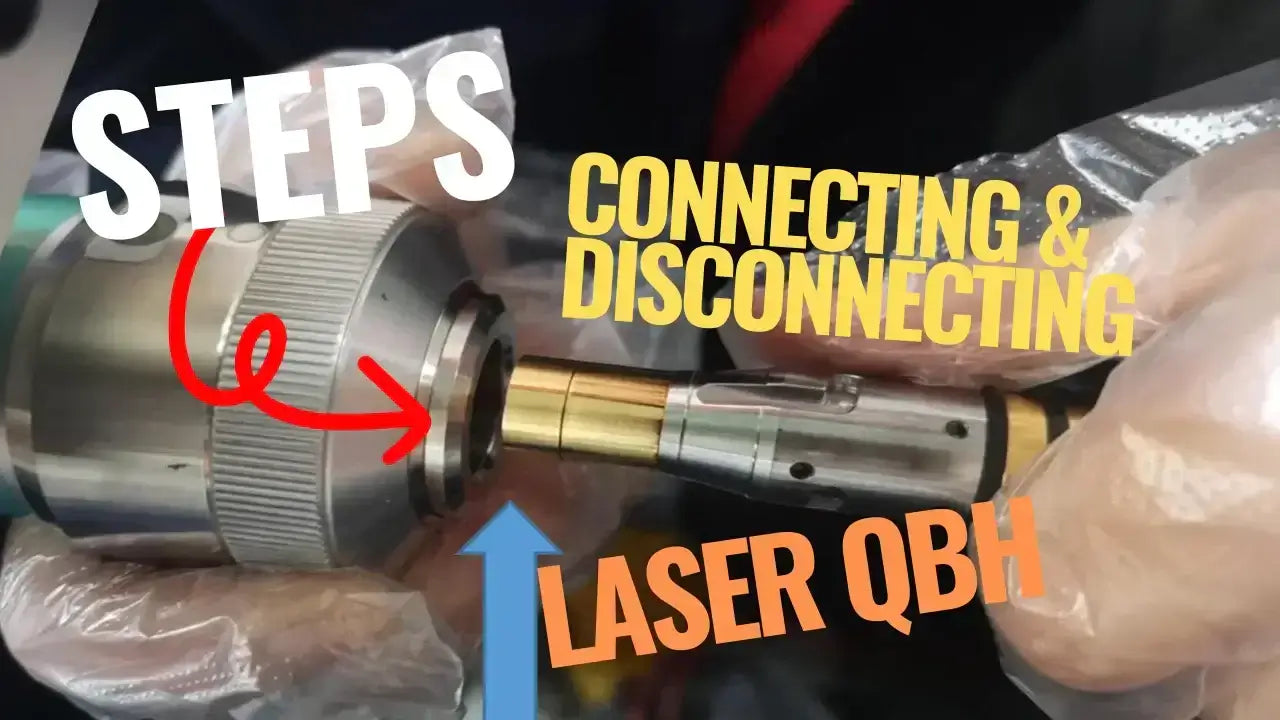

Βήματα για τη σύνδεση και την αποσύνδεση Laser QBH στην κεφαλή κοπής

I. Συνέπειες της μη λήψης κατάλληλων μέτρων

1. Κάψιμο του φακού στην κεφαλή κοπής
2. Κάψιμο της κεφαλής κοπής
3. Μη αναστρέψιμη βλάβη στο Laser

II. Σωστές Μέθοδοι και Βήματα Λειτουργίας

1. Προκαταρκτικές Προετοιμασίες

Προσωπικό, Περιβάλλον Εγκατάστασης και Απαιτούμενα Αναλώσιμα

• Προσωπικό: Δύο άτομα πρέπει να συνεργάζονται ταυτόχρονα.
• Περιβάλλον εγκατάστασης: Εκτελέστε την εγκατάσταση νωρίς το πρωί όταν τα σωματίδια στο συνεργείο δεν υπερβαίνουν τα 0,01 g/m3.
  • ΚΙΝΔΥΝΟΣ: Εάν το περιβάλλον δεν είναι καθαρό, η σκόνη μπορεί να εισχωρήσει στην οπτική ίνα, να μολύνει τον κρύσταλλο και ενδεχομένως να τον κάψει. Αυτού του είδους οι ζημιές είναι μη αναστρέψιμες και δεν καλύπτονται από εγγύηση.
• Απαιτούμενα αναλώσιμα:
  • Χαρτοταινία
  • Χαρτί καθαρισμού οπτικών φακών
  • Βαμβακερές μπατονέτες οπτικού καθαρισμού
  • Άνυδρη ισοπροπανόλη (IPA)
  • Οινόπνευμα υψηλής καθαρότητας (99,9%)
  • Καθαρό συμπιεσμένο αέριο (χωρίς λάδι, χωρίς νερό)
  • Μικροσκόπιο

2. Έλεγχος πριν από την εργασία

• Βεβαιωθείτε ότι το τρέχον περιβάλλον πληροί τα απαιτούμενα πρότυπα.
• Οι χειριστές πρέπει να πλένουν τα χέρια τους και να φορούν γάντια χωρίς σκόνη.
• Επιθεωρήστε την κεφαλή κοπής, ξεβιδώστε το κάτω ακροφύσιο, ανοίξτε το επάνω κάλυμμα και ελέγξτε για μαύρα στίγματα στο φως. Συνεχίστε εάν δεν υπάρχουν ανωμαλίες.

3. Καθαρισμός της κεφαλής ινών

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Απειλητικός για τη ζωή ή Σοβαρός Προσωπικός Τραυματισμός

• Κίνδυνος τραυματισμού κατά τη χρήση του μικροσκοπίου και την καθοδήγηση του λέιζερ.
• Το λέιζερ καθοδήγησης είναι λέιζερ 2M (κατηγορία 2Μ). Όταν χρησιμοποιείτε ένα οπτικό όργανο (μικροσκόπιο) για παρατήρηση, μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.
• Κατά τον καθαρισμό της κεφαλής οπτικής ίνας, βεβαιωθείτε ότι δεν είναι δυνατή η εκκίνηση του λέιζερ (βγάλτε το κλειδί από τον διακόπτη) και ενημερώστε όλο το αρμόδιο προσωπικό για τις εργασίες καθαρισμού.
• Μόνο το προσωπικό που έχει λάβει ειδική εκπαίδευση μπορεί να κάνει καθαρισμό.

ΠΡΟΣΟΧΗ: Κίνδυνος καταστροφής των ινών

• Η ακραία επιφάνεια της κεφαλής χαλαζία ινών μπορεί να καεί από τη σκόνη. Η σκόνη και ο ανεπαρκής καθαρισμός μπορεί να προκαλέσουν μόλυνση της κεφαλής των ινών. Συνήθως, η ζημιά στην ακραία όψη της κεφαλής χαλαζία είναι μη αναστρέψιμη. Η κατεστραμμένη ίνα δεν καλύπτεται από την εγγύηση.
• Η κεφαλή ινών πρέπει να καθαρίζεται σύμφωνα με τις οδηγίες σε αυτό το εγχειρίδιο.
• Πριν εισαγάγετε την κεφαλή ινών στην οπτική κεφαλή ή τον οπτικό συζεύκτη, βεβαιωθείτε ότι η κεφαλή ινών δεν έχει σκόνη και λεκέδες.
• Σημείωση: Παρακαλούμε ακολουθήστε αυστηρά τις περιβαλλοντικές απαιτήσεις και τις απαιτήσεις λειτουργίας. Διαφορετικά, εάν εισέλθει σκόνη στην κεφαλή κοπής και κάψει τον φακό ή άλλα αξεσουάρ, όπως QBH κ.λπ., το κόστος αντικατάστασης των εξαρτημάτων επιβαρύνει τον πελάτη.

Για να καθαρίσετε τον σύνδεσμο οπτικών ινών, πρέπει να προετοιμάσετε τα ακόλουθα στοιχεία:

• Μάκτρα οπτικού καθαρισμού
• IPA (Ισοπροπανόλη)
• Ακετόνη
• Καθαρό συμπιεσμένο αέριο (χωρίς λάδι και νερό, μπορεί να χρησιμοποιηθεί καθαρό υγροποιημένο τετραφθοροαιθάνιο)
• Μικροσκόπιο
• Τύπος IPG συμπεριλαμβανομένης της πηγής φωτός

Οι διαδικασίες που πρέπει να ακολουθούνται κατά τον καθαρισμό της κεφαλής ινών:

• Τοποθετήστε το μικροσκόπιο σε μια επίπεδη επιφάνεια. Για να μην πέσει ξανά σκόνη μετά τον καθαρισμό, το μικροσκόπιο πρέπει να τοποθετηθεί κοντά στην οπτική κεφαλή (κλείστρο ή φωτοζεύκτη).
• Ψεκάστε μια μικρή ποσότητα ισοπροπανόλης στην ακραία επιφάνεια της κεφαλής οπτικών ινών και φυσήξτε την με συμπιεσμένο αέριο.
• Στερεώστε την κεφαλή ινών στο εξάρτημα μικροσκοπίου.

ΠΡΟΣΟΧΗ: Μπορεί να υπάρχουν εναποθέσεις σκόνης και βρωμιάς μέσα στο προστατευτικό καπάκι

• Η σκόνη και η βρωμιά που εναποτίθενται μέσα στο προστατευτικό καπάκι μπορεί να μολύνουν την κεφαλή χαλαζία.
• Το προστατευτικό καπάκι πρέπει πάντα να τοποθετείται προς τα κάτω για να αποτρέπεται η πτώση σκόνης και βρωμιάς μέσα σε αυτό.

Βήματα καθαρισμού:

1. Ανάψτε τα φώτα του μικροσκοπίου.
2. Προσαρμόστε την εστίαση του μικροσκοπίου στην ακραία επιφάνεια της κεφαλής χαλαζία.
3. Δείτε την ακραία όψη της κεφαλής χαλαζία από μια μικρή γωνία για να βελτιώσετε το οπτικό πεδίο.
4. Ελέγξτε προσεκτικά την ακραία όψη. Εάν παρατηρήσετε μόλυνση στην ακραία επιφάνεια της κεφαλής χαλαζία, πρέπει να την καθαρίσετε:
5. Προσπαθήστε να φυσήξετε τη σκόνη από το πλάι με συμπιεσμένο αέριο.

1. • Ρίξτε μια σταγόνα ισοπροπυλικής αλκοόλης στο χαρτί καθαρισμού φακών, καλύψτε τη βρεγμένη περιοχή του χαρτιού καθαρισμού φακών στην τελική επιφάνεια της κεφαλής χαλαζία και τραβήξτε το χαρτί καθαρισμού φακών πλευρικά μέχρι να στεγνώσει το υγρό στην ακραία επιφάνεια της κεφαλής χαλαζία .
   • Ρίξτε μερικές σταγόνες ισοπροπυλικής αλκοόλης στην άκρη της μπατονέτας και σκουπίστε απαλά.
   •

ΠΡΟΣΟΧΗ: Βρώμικο χαρτί καθαρισμού φακών και βαμβακερές μπατονέτες μπορεί να μολύνουν την κεφαλή χαλαζία

• Η επαφή της κεφαλής χαλαζία με βρώμικο χαρτί καθαρισμού φακών θα μολύνει την κεφαλή χαλαζία και θα προκαλέσει σοβαρή ζημιά στο λέιζερ και στην οπτική ίνα.
• Ποτέ μην αγγίξετε ξανά την περιοχή που αγγίξατε στο χαρτί καθαρισμού του φακού στην κεφαλή χαλαζία γιατί αυτή η περιοχή έχει μολυνθεί.

ΠΡΟΣΟΧΗ: Όταν μετακινείτε την κεφαλή ινών από το μικροσκόπιο στην οπτική συσκευή

• Κρατάτε πάντα το άκρο της κεφαλής ινών προς τα κάτω για να ελαχιστοποιήσετε τον κίνδυνο πτώσης σκόνης.

Εάν η κεφαλή οπτικών ινών δεν μπορεί να εγκατασταθεί αμέσως στο κατάλληλο οπτικό σύστημα

• Πρέπει να καθαριστεί και να καλυφθεί ξανά με το προστατευτικό καπάκι.

4. Εγκατάσταση της κεφαλής ινών

• Βεβαιωθείτε ότι δύο άτομα συνεργάζονται: το ένα κρατά την κεφαλή ινών και το άλλο κρατά την κεφαλή κοπής οριζόντια.
• Ανοίξτε το μαύρο κάλυμμα σωλήνα της κεφαλής ινών και αφαιρέστε το αργά.
• Ευθυγραμμίστε τις κόκκινες κουκκίδες στην κεφαλή των ινών και στην κεφαλή κοπής και εισάγετε την κεφαλή ινών προσεκτικά.
• Σφραγίστε τη σύνδεση με κολλητική ταινία για να αποτρέψετε την είσοδο σκόνης.

5. Αφαίρεση της κεφαλής ινών

• Προετοιμάστε το προστατευτικό κάλυμμα οπτικής κεφαλής, το καπάκι από ίνες, το καθαρό συμπιεσμένο αέριο, το πανί καθαρισμού χωρίς σκόνη και το IPA.
• Απενεργοποιήστε τα κλιματιστικά ή τους ανεμιστήρες για να μειώσετε τη ροή αέρα.
• Καθαρίστε τις γύρω περιοχές και το προστατευτικό κάλυμμα με συμπιεσμένο αέριο και πανί χωρίς σκόνη.
• Πλένετε τα χέρια και φοράτε καθαρά γάντια πριν αποσυνδέσετε την κεφαλή ινών.
• Σφραγίστε την οπτική κεφαλή και την κεφαλή ινών αμέσως μετά την αποσύνδεση για να αποφύγετε τη μόλυνση από τη σκόνη.

6. Χειρισμός και αποθήκευση της κεφαλής ινών

• Χρησιμοποιήστε πλαστική μεμβράνη με φυσαλίδες για να τυλίξετε την κεφαλή των ινών και τοποθετήστε την σε μια καθαρή πλαστική σακούλα με ξηραντικό.
• Τραβήξτε προσεκτικά την ίνα, αποφεύγοντας να στρίψετε, να πέσετε ή να πατήσετε πάνω της.
• Τυλίξτε την ίνα με τακτοποιημένο τρόπο, δέστε την με ένα δέσιμο καλωδίου και αποθηκεύστε την στο κουτί συλλογής οπτικών ινών.

III. Συσκευές κλειδώματος οπτικών ινών

Υπάρχουν τρεις τύποι συσκευών κλειδώματος για κοινές οπτικές κεφαλές: μονής κλειδώματος, διπλής ασφάλισης και αυτόματης κλειδώματος. Το απλό κλείδωμα και το διπλό κλείδωμα χρησιμοποιούνται κυρίως για το κλείδωμα της οπτικής ίνας HLC (QBH), ενώ το αυτοκλείδωμα χρησιμοποιείται κυρίως για το κλείδωμα της οπτικής ίνας LCA (QD).

ΠΡΟΣΟΧΗ: Προειδοποίηση για οριζόντια πρίζα

Πριν συνδέσετε και αποσυνδέσετε την κεφαλή οπτικών ινών, ρυθμίστε την κατεύθυνση της κεφαλής οπτικής ίνας έτσι ώστε το άνοιγμα να τοποθετείται οριζόντια για να ελαχιστοποιήσετε τον κίνδυνο πτώσης σκόνης.

Μονή κλειδαριά

、

1. Τοποθετήστε την οπτική κεφαλή οριζόντια για να αποτρέψετε την πτώση σκόνης.
   • Σημείωση :
     1. Η οπτική ίνα δεν μπορεί να συστραφεί, να πέσει ή να πατηθεί. Η ζημιά που προκαλείται από κάμψη, σύγκρουση ή πάτημα στην οπτική ίνα δεν καλύπτεται από την εγγύηση.
     2. Μέρη της κεφαλής κοπής, όπως οι προστατευτικοί φακοί, οι φακοί ευθυγράμμισης και το QBH, ενδέχεται να καταστραφούν λόγω σκόνης που πέφτει στην κοπτική κεφαλή, εάν δεν τηρηθούν οι απαιτήσεις λειτουργίας. Το κόστος αντικατάστασης ανταλλακτικών βαρύνει τον πελάτη.
2. Πριν τοποθετήσετε την οπτική ίνα, ελέγξτε εάν οι κόκκινες κουκκίδες του τυμπάνου και η θύρα εισαγωγής είναι ευθυγραμμισμένες. Περιστρέψτε το τύμπανο αριστερόστροφα για να βεβαιωθείτε ότι οι δύο κόκκινες κουκκίδες είναι ευθυγραμμισμένες.
3. Κρατήστε προσεκτικά το καθαρό ένθετο οπτικών ινών. Η κόκκινη κουκκίδα στην κεφαλή οπτικών ινών θα πρέπει να ευθυγραμμιστεί με την κόκκινη κουκκίδα στη θύρα εισαγωγής. Εξασφαλίστε ομοαξονική εισαγωγή και όχι λοξή εισαγωγή.
4. Εισαγάγετε την οπτική ίνα προς τα κάτω, κρατήστε το επάνω σφιχτό και περιστρέψτε το τύμπανο της θύρας εισαγωγής δεξιόστροφα για να ασφαλίσει.

Διπλή κλειδαριά

1. Τοποθετήστε την οπτική κεφαλή οριζόντια για να αποτρέψετε την πτώση σκόνης.
   • Σημείωση :
     1. Η οπτική ίνα δεν μπορεί να συστραφεί, να πέσει ή να πατηθεί. Η ζημιά που προκαλείται από κάμψη, σύγκρουση ή πάτημα στην οπτική ίνα δεν καλύπτεται από την εγγύηση.
     2. Μέρη της κεφαλής κοπής, όπως οι προστατευτικοί φακοί, οι φακοί ευθυγράμμισης και το QBH, ενδέχεται να καταστραφούν λόγω σκόνης που πέφτει στην κοπτική κεφαλή, εάν δεν τηρηθούν οι απαιτήσεις λειτουργίας. Το κόστος αντικατάστασης ανταλλακτικών βαρύνει τον πελάτη.
2. Πριν τοποθετήσετε την οπτική ίνα, ελέγξτε εάν οι λεπτές και παχιές βελόνες της βελόνας τοποθέτησης του περιστροφικού τυμπάνου βρίσκονται στην αρχική θέση. Συγκρίνετε το σχέδιο που φαίνεται στην ετικέτα και περιστρέψτε το περιστροφικό τύμπανο αριστερόστροφα για να βεβαιωθείτε ότι οι δύο βελόνες τοποθέτησης θα επιστρέψουν στην αρχική θέση.
3. Κρατήστε προσεκτικά το καθαρό ένθετο οπτικών ινών. Η κόκκινη κουκκίδα στην κεφαλή οπτικών ινών θα πρέπει να ευθυγραμμιστεί με την κόκκινη κουκκίδα στη θύρα εισαγωγής. Εξασφαλίστε ομοαξονική εισαγωγή και όχι λοξή εισαγωγή.
4. Μην περιστρέφετε το τύμπανο στο σημείο που βρίσκεται η λεπτή βελόνα. Γυρίστε τη χοντρή βελόνα δεξιόστροφα για να φτάσετε στη θέση Νο. 2. Αυτή τη στιγμή, η χοντρή βελόνα σπρώχνει τη λεπτή βελόνα για να περιστραφεί.
5. Γυρίστε το τύμπανο όπου βρίσκεται η βελόνα δεξιόστροφα μέχρι να ασφαλίσει.

• Εάν θέλετε να αποσυνδέσετε την κεφαλή ινών:
  1. Τοποθετήστε την οπτική κεφαλή οριζόντια για να αποτρέψετε την πτώση σκόνης.
  2. Γυρίστε το τύμπανο όπου βρίσκεται η βελόνα αριστερόστροφα προς τα κάτω. Η λεπτή βελόνα σπρώχνει τη χοντρή βελόνα στην αρχική θέση.

Αυτοκλείδωμα

1. Τοποθετήστε την οπτική κεφαλή οριζόντια για να αποτρέψετε την πτώση της σκόνης.
   • Σημείωση :
     1. Η οπτική ίνα δεν μπορεί να συστραφεί, να πέσει ή να πατηθεί. Η ζημιά που προκαλείται από κάμψη, σύγκρουση ή πάτημα στην οπτική ίνα δεν καλύπτεται από την εγγύηση.
     2. Μέρη της κεφαλής κοπής, όπως οι προστατευτικοί φακοί, οι φακοί ευθυγράμμισης και το QBH, ενδέχεται να καταστραφούν λόγω σκόνης που πέφτει στην κοπτική κεφαλή, εάν δεν τηρηθούν οι απαιτήσεις λειτουργίας. Το κόστος αντικατάστασης ανταλλακτικών βαρύνει τον πελάτη.
2. Πιέστε τον κύλινδρο ασφάλισης και βγάλτε το φις.
3. Κρατήστε τον κύλινδρο ασφάλισης πατημένο προς τα κάτω και κρατήστε προσεκτικά το καθαρό ένθετο ινών LCA.
4. Κρατήστε το επάνω μέρος της ίνας σφιχτό, χαλαρώστε τον κύλινδρο ασφάλισης και ο κύλινδρος ασφάλισης θα αναπηδήσει και θα επαναφέρει, κλειδώνοντας αυτόματα την ίνα.

IV. Βήματα εγκατάστασης

1. Παρασκευή

   • Ο κύριος χειριστής είναι υπεύθυνος για την κεφαλή ινών και άλλο άτομο βοηθά να κρατήσει την κεφαλή κοπής οριζόντια με το έδαφος.
   • Σημείωση: Η οπτική ίνα δεν πρέπει να στρίβεται, να αγγίζεται ή να πατιέται επάνω της και πρέπει να τη χειρίζεστε απαλά.

2. Αφαίρεση του καλύμματος του μαύρου σωλήνα

   • Ανοίξτε το κάλυμμα μαύρου σωλήνα της κεφαλής οπτικών ινών, περιστρέψτε το αργά για να το αφαιρέσετε. Σταματήστε όταν αφαιρεθεί στα δύο τρίτα και ελέγξτε ότι η κόκκινη κουκκίδα της κεφαλής οπτικών ινών βρίσκεται εκεί.
   •

3. Έλεγχος του κουμπιού κεφαλής κοπής

   • Το βοηθητικό προσωπικό ελέγχει εάν το κουμπί της κεφαλής κοπής είναι ανοιχτό. Η περιστροφή προς την κίτρινη κατεύθυνση σημαίνει ότι είναι ανοιχτό και μπορείτε να εγκαταστήσετε την ίνα. Η κατεύθυνση του λευκού είναι η κλειστή κατάσταση και πρέπει να περιστρέψετε προς την κίτρινη κατεύθυνση για να συνεχίσετε την επόμενη εγκατάσταση.

4. Αφαίρεση των προστατευτικών καλυμμάτων

   • Αφού ολοκληρωθούν όλες οι επιθεωρήσεις, ο κύριος χειριστής αφαιρεί επιμελώς το κλαρινέτο ινών και το προστατευτικό κάλυμμα της κρυσταλλικής κεφαλής.
   • Σημείωση: Τα λέιζερ μεγαλύτερα από 2000 watt πρέπει να αφαιρέσουν το προστατευτικό κάλυμμα της κρυσταλλικής κεφαλής. Δεν χρειάζεται να το αφαιρέσουν λέιζερ κάτω των 2000 watt. Προσέξτε να προστατεύσετε την κρυσταλλική κεφαλή και το προστατευτικό κάλυμμα όταν το αφαιρείτε για να μην πέσει. Βρείτε την κατεύθυνση της κόκκινης κουκκίδας και είστε έτοιμοι να εγκαταστήσετε την κεφαλή οπτικών ινών.
   •

5. Προετοιμασία για την εγκατάσταση της κεφαλής ινών

   • Το βοηθητικό προσωπικό θα πρέπει να περιμένει τον κύριο χειριστή. Αφού ο κύριος χειριστής ξεβιδώσει όλα τα καλύμματα, πρέπει να ανοίξει το γαλακτώδες άσπρο καουτσούκ κάλυμμα στο επάνω μέρος της κεφαλής κοπής και να κρατά πάντα τα δύο χέρια υψωμένα και ευθυγραμμισμένα στο έδαφος. Βρείτε την επάνω κόκκινη κουκκίδα κατεύθυνση της κεφαλής κοπής και προετοιμαστείτε να τοποθετήσετε την κεφαλή ινών.
   •

6. Ευθυγράμμιση και εγκατάσταση της κεφαλής ινών

   • Ο βοηθός χειριστή ανυψώνει την κεφαλή κοπής σε κατάλληλο ύψος και ο κύριος χειριστής ευθυγραμμίζει την κόκκινη κουκκίδα της κεφαλής οπτικών ινών με την κόκκινη κουκκίδα της κεφαλής κοπής. Τοποθετήστε το κατά μήκος της οπής της κεφαλής κοπής για να βεβαιωθείτε ότι η άκρη της κεφαλής ινών δεν αγγίζει στο μέγιστο το εσωτερικό τοίχωμα της κεφαλής κοπής.
   • Βεβαιωθείτε ότι η οπτική κεφαλή είναι τοποθετημένη οριζόντια. Αφού καθαρίσετε την οπτική ίνα, ανοίξτε το προστατευτικό κάλυμμα της οπτικής κεφαλής, τοποθετήστε το αργά και ασφαλίστε το καλά. Προστατέψτε τον φακό οπτικών ινών για να αποφύγετε γρατσουνιές. Τοποθετήστε το προστατευτικό κάλυμμα της οπτικής κεφαλής και το κάλυμμα οπτικών ινών σε μια καθαρή πλαστική σακούλα και φυλάξτε το για μελλοντική χρήση.
   •

7. Σφράγιση της σύνδεσης

   • Μετά την εγκατάσταση, σφραγίστε τη σύνδεση μεταξύ της κεφαλής οπτικών ινών και της κεφαλής κοπής με κολλητική ταινία για να αποφύγετε τη σκόνη κατά τη μακροχρόνια χρήση.
   •

8. Αποθήκευση των προστατευτικών καπακιών

   • Τοποθετήστε το προστατευτικό καπάκι της κρυσταλλικής κεφαλής της κεφαλής οπτικών ινών στο μαύρο σωλήνα, μετά τοποθετήστε το γαλακτώδες λευκό καπάκι της κεφαλής κοπής στο μαύρο σωλήνα και βάλτε το σε μια καθαρή διαφανή σακούλα για να διατηρηθεί ανέπαφη.
   •

• Σημείωση: Για λέιζερ υψηλής ισχύος (λέιζερ κατηγορίας 10.000 watt), είναι επίσης απαραίτητο να χρησιμοποιήσετε ένα καθαρό περίβλημα για την εγκατάσταση οπτικών ινών της κεφαλής κοπής. Η εγκατεστημένη κεφαλή κοπής πρέπει να είναι τυλιγμένη με προστατευτικό χαρτί για να αποφευχθεί η είσοδος σκόνης.
•

V. Αφαιρέστε τις ίνες

1. Αποσυνδέστε την ίνα

   • Προετοιμάστε το προστατευτικό κάλυμμα οπτικής κεφαλής, το κάλυμμα οπτικών ινών, το καθαρό συμπιεσμένο αέριο, το πανί καθαρισμού χωρίς σκόνη και την ισοπροπυλική αλκοόλη (IPA).
   • Απενεργοποιήστε το κλιματιστικό ή τον ανεμιστήρα για να μειώσετε τη ροή του αέρα.
   • Ψεκάστε μαντηλάκια χωρίς σκόνη με IPA και σκουπίστε τις εξωτερικές επιφάνειες της κεφαλής οπτικής ίνας, της κεφαλής οπτικής ίνας, του καλωδιακού σωλήνα νερού κοντά στην κεφαλή της οπτικής ίνας και άλλων εξαρτημάτων για να διασφαλίσετε ότι η περιοχή κοντά στην κεφαλή οπτικών ινών δεν θα δημιουργεί σκόνη.
   • Καθαρίστε το προστατευτικό κάλυμμα της οπτικής κεφαλής και το κάλυμμα οπτικών ινών με ένα πανί χωρίς σκόνη και, στη συνέχεια, χρησιμοποιήστε καθαρό συμπιεσμένο αέριο για να φυσήξετε την επιπλέουσα σκόνη του προστατευτικού καλύμματος και του καλύμματος οπτικών ινών για χρήση.
   • Οι χειριστές πλένουν τα χέρια τους και διατηρούν τα χέρια τους καθαρά και χωρίς σκόνη.
   • Αποσυνδέστε την κεφαλή οπτικών ινών. Πρώτα, σφραγίστε την οπτική κεφαλή με ένα καθαρό προστατευτικό κάλυμμα το συντομότερο δυνατό. Στη συνέχεια, σφραγίστε την κεφαλή ινών με ένα καπάκι ινών το συντομότερο δυνατό.
   • Κατά τη διαδικασία βουλώματος και αποσύνδεσης, αποφύγετε να εκπνέετε και να μιλάτε προς την ανοιχτή υποδοχή οπτικής κεφαλής για να αποτρέψετε την είσοδο σταγονιδίων σάλιου στην οπτική κεφαλή.

2. Χειρισμός της κεφαλής ινών

   • Προετοιμάστε το κουτί συλλογής οπτικών ινών, το δέσιμο καλωδίου, την καθαρή πλαστική σακούλα, το αποξηραντικό σακούλας και την πλαστική μεμβράνη με φυσαλίδες.
   • Τοποθετήστε την κεφαλή οπτικής ίνας στην καθαρή πλαστική σακούλα και βάλτε μια συσκευασία αποξηραντικού στη σακούλα για να προστατέψετε τον σύνδεσμο νερού της κεφαλής οπτικών ινών για να αποτρέψετε την είσοδο ξένων υλών και την πρόκληση απόφραξης.
   • Χρησιμοποιήστε πλαστική μεμβράνη με φυσαλίδες για να τυλίξετε σφιχτά την κεφαλή οπτικών ινών. Η πλαστική μεμβράνη με φυσαλίδες χρησιμεύει ως προστατευτικό και προστατευτικό για να αποτρέψει την καταστροφή της κεφαλής οπτικών ινών από τυχαία πρόσκρουση.
   •

3. Αποσύρετε τις ίνες

   • Τραβήξτε προσεκτικά την ίνα από τη θέση της κεφαλής επεξεργασίας στη θέση του λέιζερ για να αποφύγετε τη συστροφή, την πτώση ή το πάτημα πάνω της.
   • Η ελάχιστη ακτίνα κάμψης της ίνας χωρίς τάση είναι 0,1 m. Η υπερβολική κάμψη θα καταστρέψει την ίνα.
   • Σημείωση: Η οπτική ίνα πρέπει να είναι επίπεδη, χωρίς να στρίβει, να χτυπάει ή να πατάει.

4. Ίνα καρούλι

   • Γείρετε τις επίπεδες και μη στριμμένες οπτικές ίνες σε μια τακτοποιημένη θηλιά, το μήκος κάθε βρόχου δεν είναι μικρότερο από 1,5 m.
   • Η οπτική ίνα τυλίγεται, στη συνέχεια δένεται με δέσιμο καλωδίου και τοποθετείται στο κουτί συλλογής οπτικών ινών για χρήση.
   •

Προσοχή

Χωρίς την καθοδήγηση και την άδεια του τεχνικού μας προσωπικού, εάν ο πελάτης εγκαταστήσει και αποσυναρμολογήσει την οπτική ίνα μόνος του, τυχόν ανθρωπογενείς απώλειες και τα σχετικά έξοδα συντήρησης καλύπτονται από τον πελάτη.
