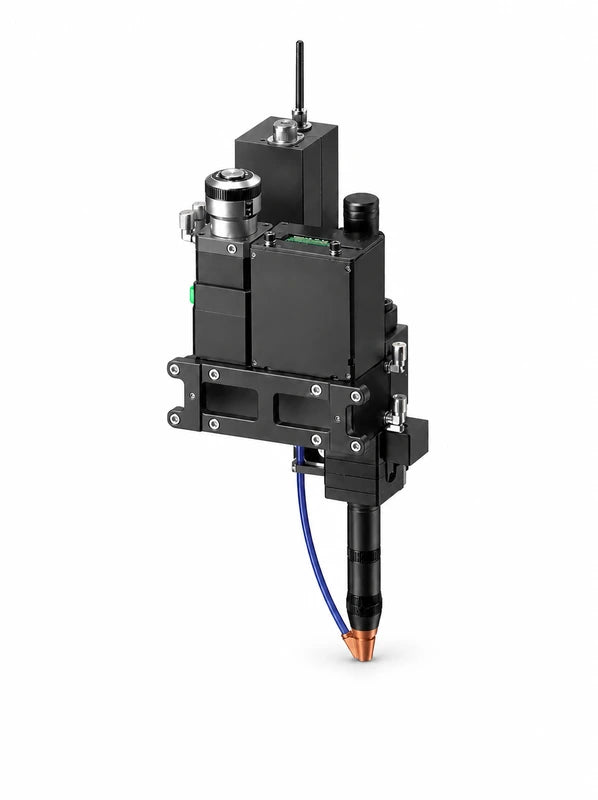

Raytools BG-GW460 6000 W integrerat kontrollkit för laser-svetshuvud med push-pull-trådmatning
Kunde inte ladda upphämtningsmöjligheter
Har du frågor?
Tveka inte att ta kontakt
Produktöversikt
Raytools BG-GW460 6000 W integrerat lasersvetshuvud med push-pull-trådmatning och styrning & Skåp
Raytools BG-GW460 är ett integrerat lasersvetshuvud utformat för svetsning med tillsatstråd i medeleffektklassen, med lasereffekt på upp till 6000 W.
Dess push-pull-trådmatningssystem förbättrar noggrannheten och stabiliteten i trådmatningen. Ett optimerat optiskt system, en effektiv skyddsgasflödesstruktur samt vattenkylda kollimerings- och fokuseringsenheter möjliggör snabb, högkvalitativ och stabil kontinuerlig svetsning.
Passar bäst för
- Automatiserade lasersvetssystem som kräver stabil matning av tillsatstråd.
- Lasersvetsning med fiberlaser i medeleffektklassen, upp till 6000 W.
- Användningsområden som kräver bredare svetssömmar och minskad porositet genom strålvobbling.
- Produktionslinjer som kräver push-pull-trådmatning för förbättrad noggrannhet och enhetlighet.
- Systemintegratörer som behöver valfri CCD-belysning, positionsavkänning eller temperaturövervakning.
Huvudfunktioner
- Upp till 6000 W: Utformad för lasersvetsning med tillsatstråd i medeleffektklassen.
- Push-pull-trådmatning: Förbättrar noggrannheten, responsen och stabiliteten i trådmatningen under svetsning.
- Fyra vobblingsmönster: Stöder svetsmönstren cirkel, fyrkant, linje och åtta.
- Förbättrad svetskvalitet: Strålvobbling bidrar till att öka svetsbredden, minska porositeten och förbättra ytfinishen.
- Optimerad optisk design: Stöder höghastighets- och högkvalitativ lasersvetsning med tillsatstråd.
- Effektiv gasflödesstruktur: Ger förbättrad avskärmning av den smälta svetsen.
- Vattenkyld optik: Kollimerings- och fokuseringslinsenheterna har vattenkylningsmoduler för stabil kontinuerlig drift.
- Flera tråddimensioner: Valfria munstycken och matarhjul finns för svetstråd på 0,8, 1,0, 1,2 och 1,6 mm.
- Valfria övervakningsmoduler: Stöder konfigurationer med CCD-belysning med blått ljus, positionsavkänning och temperaturavkänning.
Vobblingssvetsning
BG-GW460 använder valbara vobblingsmönster för att öka den effektiva svetsbredden och förbättra processflexibiliteten.
| Vobblingsmönster | Typisk fördel |
|---|---|
| Cirkel | Ger en jämnare värmefördelning och större svetsupptagning. |
| Fyrkant | Ger bredare täckning för fogar som kräver ett större svetsområde. |
| Linje | Lämplig för kontrollerad linjär oscillation över svetsfogen. |
| Åtta | Stöder bredare, överlappande strålförflyttning och förbättrad blandning i smältbadet. |
Specifikationer
| Parameter | Specifikation |
|---|---|
| Modell | BG-GW460 / BG.GW460.0001 |
| Produkttyp | Integrerat lasersvetshuvud med trådmatning med påskjutning och dragning |
| Maximal lasereffekt | 6000W |
| Primär process | Lasersvetsning med tillsatstråd |
| Trådmatningsmetod | Trådmatning med påskjutning och dragning |
| Oscillationsmönster | Cirkel / kvadrat / linje / åtta |
| Standardarbetsavstånd | 261 ± 2,5 mm |
| Tråddiametrar som stöds | 0,8 / 1,0 / 1,2 / 1,6 mm med motsvarande tillvalsmunstycke och matarhjul |
| Kylmetod | Vattenkylning |
| Kylvattenanslutning | Ø6 mm-rör |
| Minimiflöde för vatten | 1,8 l/min (0,48 gpm) |
| Rekommenderat inloppstryck | Cirka 0,4 MPa |
| Kylvattnets inloppstemperatur | Minst rumstemperatur (25 °C) och över daggpunkten |
| Kylvattnets pH | 6–8; avjoniserat eller destillerat vatten |
| Maximal partikelstorlek | Mindre än 200 μm |
| Gasanslutning | Ø6 mm-rör |
Standardkonfiguration för systemet
I BG-GW460-manualen anges följande komponenter som systemets standardkonfiguration. De slutliga medföljande artiklarna baseras på den bekräftade offerten och försäljningsordern.
| Medföljande artikel | Artikelnummer / specifikation | Antal |
|---|---|---|
| Lasersvetshuvud | BG.GW460.0001; trådmatningsmunstycke och matarhjul ingår inte | 1 |
| Trådmatningsenhet för påskjutning | CK.JQR00.0049 | 1 |
| Kraft- och styrkabel för påskjutningsmataren | XQ.WIR08.0187; 10 m | 1 |
| Kraft- och styrkabel för dragmataren | XQ.WIR08.0188; 10 m | 1 |
| M8-8P-utgångskabel för temperaturstyrning | XQ.WIR09.0261; 15 m | 1 |
| Styrskåp för svetshuvud med påskjutnings- och dragmatning | YQ.CTC01.0082 | 1 |
| Trådmatningsslang | XM.SSP00.0071; 3 m, från trådspolen till påskjutningsmataren | 1 |
| Trådmatningsslang | XM.SSP00.0072; 1,5 m, från påskjutningsmataren till svetshuvudet | 1 |
| Monteringssats för trådspole | XM.SSP00.0059 | 1 |
Valfria tillbehör
Trådmatningsmunstycken och matarhjul
Viktigt: Koaxiella trådmatningsmunstycken samt matarhjul för påskjutnings- och dragmatning är valbara tillbehör. Bekräfta svetstrådens diameter före beställning.
| Tillval | Tillgängliga storlekar | Urvalskrav |
|---|---|---|
| Koaxiellt trådmatningsmunstycke | 0.8 / 1.0 / 1.2 / 1.6mm | Anpassa munstycket efter den valda svetstrådens diameter. |
| Matarhjul för påskjutningsmataren | 0.8 / 1.0 / 1.2 / 1.6mm | Anpassa hjulspåret efter trådens diameter och material. |
| Matarhjul för dragmataren | 0.8 / 1.0 / 1.2 / 1.6mm | Använd motsvarande driv- och tryckrullar för den valda tråden. |
Kylkrav
| Krav | Specifikation |
|---|---|
| Minimiflöde | 1,8 l/min (0,48 gpm) |
| Inloppstryck | Cirka 0,4 MPa |
| Inloppstemperatur | Minst rumstemperatur (25 °C) och över daggpunkten |
| Vattenhårdhet | Mindre än 250 mg relativt CaCO₃ |
| pH-intervall | 6–8; använd avjoniserat eller destillerat vatten |
| Tillåten partikelstorlek | Diameter under 200 μm |
Krav på skyddsgas
| Gas | Minsta renhet | Maximal vattenånga | Maximal kolvätehalt |
|---|---|---|---|
| Syre | ≥99,95 % | <5 ppm | <1 ppm |
| Kväve | ≥99,995 % | <5 ppm | <1 ppm |
| Argon | ≥99,998 % | <5 ppm | <1 ppm |
| Helium | ≥99,998 % | <5 ppm | <1 ppm |
Före beställning
- Bekräfta laserkällans varumärke, modell, maximala effekt och fibergränssnitt.
- Bekräfta erforderligt trådmaterial och tråddiameter: 0,8, 1,0, 1,2 eller 1,6 mm.
- Välj matchande koaxialmunstycken och push-/pull-matningshjul för tråd.
- Bekräfta om CCD-belysning, positionsavkänning eller temperaturavkänning krävs.
- Bekräfta robotgränssnitt, styrsignaler, kylkonfiguration och säkerhetsförreglingar.
- Bekräfta erforderliga längder på kablar och trådmatningsslangar före beställning.
- Installation, driftsättning och underhåll måste utföras av utbildad personal med expertkunskaper inom lasersystem.
Vanliga frågor
Är BG-GW460 en komplett lasersvetsmaskin?
Nej. Det är ett lasersvetshuvudsystem som ska integreras med en kompatibel laserkälla, robot eller rörelsesystem, kylare, gastillförsel och säkerhetskapsling.
Vilken lasereffekt stöder BG-GW460?
Den medföljande manualen identifierar BG-GW460 som ett 6 kW-lasersvetshuvud för medeleffektsapplikationer med tillsatstråd.
Vilka wobblingmönster finns tillgängliga?
Styrenheten stöder cirkel-, kvadrat-, linje- och åttatalsmönster för wobbling.
Vilka diametrar på svetstråd stöds?
Koaxialmunstycken och matningshjul finns som tillval för tråddiametrar på 0,8, 1,0, 1,2 och 1,6 mm. Det valda munstycket och hjulet måste passa trådens diameter och material.
Varför använder BG-GW460 push-pull-trådmatning?
Push-pull-arrangemanget bidrar till en mer exakt och stabil trådmatning mellan trådspolen, push-mataren och svetshuvudet.
Vilket är standardarbetsavståndet?
I manualen anges ett standardreferensavstånd på 261 ± 2,5 mm. Den slutliga fokuseringen ska verifieras vid professionell driftsättning.
Vilket flöde krävs för kylvattnet?
I manualen anges ett minsta flöde på 1,8 l/min, ett inloppstryck på cirka 0,4 MPa och en inloppstemperatur över daggpunkten.
Ingår trådmatningsmunstyckena och matningshjulen?
I manualen anges svetshuvudet utan trådmatningsmunstycke och matningshjul. Dessa delar måste väljas utifrån den tråddiameter som krävs och bekräftas i offerten.
Vilken information behövs före beställning?
Ange modell och effekt för laserkällan, fibergränssnitt, robot eller rörelseplattform, material, tjocklek, fogtyp, trådmaterial och tråddiameter, kylsystem samt nödvändiga tillvalsmoduler.
