현장 엔지니어링 사례 연구 · 아이오와
검증된 2012년형 AMADA LC3015F1NT를 완성된 장비를 교체하지 않고 CO₂ 절단에서 광섬유 기술로 전환하려면 어떻게 해야 할까요? 아이오와주 GripTite에서 현장 팀은 기존 CO₂ 절단 하드웨어를 제거하고 MAX 광섬유 레이저 소스와 RayTools 절단 헤드를 설치한 후 시스템을 업데이트하고 7일 만에 시운전을 완료했습니다.
상표 고지: AMADA®는 해당 소유자의 상표입니다. AlleriaStore와 Sky Fire Laser는 독립적인 서비스 제공업체이며 AMADA와 제휴, 후원, 보증 또는 승인을 받지 않았습니다. 이 브랜드명은 장비 호환성 및 서비스 적용 가능성을 식별하기 위한 목적으로만 사용됩니다.
프로젝트 한눈에 보기
- 고객 현장: 미국 아이오와주 GripTite
- 장비: 2012년형 AMADA LC3015F1NT
- 기존 시스템: 정격 6.0kW CO₂ 레이저 플랫폼
- 개조 시스템: MAX 광섬유 레이저 소스 및 RayTools 절단 헤드
- 현장 작업 일정: 7일
- 검증 소재: 8mm 및 12mm 탄소강
- 현장 작업 범위: 제거, 설치, 시스템 업데이트, 보정 및 절단 테스트

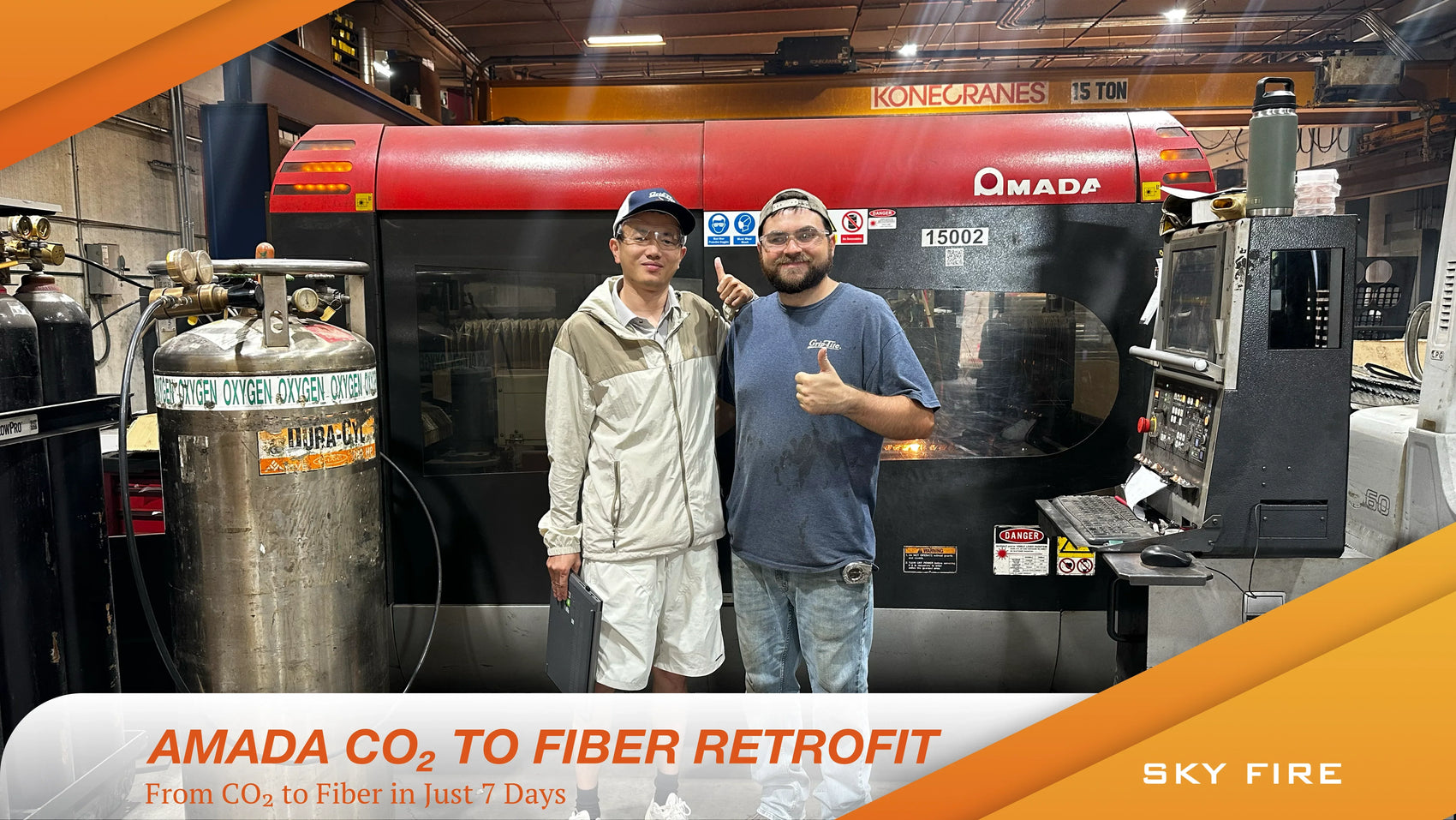

기존 플랫폼: 2012년형 AMADA LC3015F1NT
장비 명판에는 해당 플랫폼이 2012년에 제조된 AMADA LC3015F1NT이며, 레이저 출력은 6.0kW로 기재되어 있습니다. 기존 장비 구조, 모션 플랫폼 및 작업자 스테이션이 업그레이드의 기반을 제공했습니다.
완성된 장비를 폐기하는 대신, 프로젝트에서는 CO₂ 레이저 생성 및 빔 전달 부품을 광섬유 기반 절단 시스템으로 교체하는 데 중점을 두었습니다. 이 방식은 기본 장비가 기계적으로 계속 사용 가능하고 제어 아키텍처를 안전하게 통합할 수 있을 때 실용적일 수 있습니다.
현장 팀이 변경한 사항
CO₂에서 파이버로의 전환은 단순히 다른 레이저 소스를 연결하는 작업이 아닙니다. 기존 CO₂ 절단 헤드와 관련 하드웨어를 제거하는 동시에, 파이버 소스, 전송 파이버, 절단 헤드, 냉각 장치, 전기 인터페이스 및 제어 로직이 하나의 통합된 시스템으로 작동해야 합니다.
| 제거 또는 변경 | 설치 또는 업데이트 | 유지 |
|---|---|---|
| 기존 CO₂ 절단 헤드 및 더 이상 사용하지 않는 CO₂ 전용 하드웨어 | MAX 파이버 레이저 소스 및 파이버 전송 경로 | AMADA 장비 플랫폼 |
| 파이버 공정에 더 이상 필요하지 않은 연결부 및 기능 | RayTools 파이버 절단 헤드 및 관련 연결부 | 호환되는 범위에서 기존 작업자 환경 유지 |
| 기존 공정 설정 | 시스템 업데이트, 교정 및 새로운 절단 파라미터 | 기존 테이블 및 생산 공간 |
7일간의 현장 설치 및 시운전
7일간의 방문 기간 동안 엔지니어들은 새로운 레이저 소스를 설치하고, 기존 CO₂ 절단 헤드를 제거했으며, 파이버 호환 절단 헤드를 장착하고 새로운 구성에 맞게 시스템을 업데이트했습니다. 이후 장비를 교정하고 절단 시험을 진행했습니다.
기존 플랫폼이 오래된 경우 현장 작업은 특히 중요합니다. 실제 장비에서 케이블 경로, 여유 공간, 장비 개조 사항 및 제어 동작을 확인해야 합니다. 성공적인 개조 작업은 단 한 번의 시험 절단을 완료하는 데 그치지 않고 장비의 전체 작동 범위에서 안정적으로 작동해야 합니다.
탄소강 절단을 통한 개조 작업 검증
설치 및 시스템 점검 후 장비는 8mm 및 12mm 탄소강을 대상으로 테스트되었습니다. 영상에는 생산과 유사한 조건에서 업그레이드된 장비가 판재 윤곽, 원형 형상 및 직사각형 개구부를 절단하는 모습이 담겨 있습니다.
이러한 시험을 통해 팀은 모션, 피어싱, 윤곽 절단 및 전반적인 공정 안정성을 확인할 수 있었습니다. 또한 고객은 장비가 생산에 복귀하기 전에 완성된 부품을 직접 검사할 수 있었습니다.
엔지니어링 결론: 새로운 파이버 소스, 절단 헤드, 제어 장치 및 안전 기능이 고객의 실제 기계와 소재에서 함께 작동할 때에만 개조가 완료됩니다.
AMADA 파이버 레이저 개조는 언제 적합한가요?
기존 프레임과 모션 시스템이 적절한 상태로 유지되고 있으며 공장에서 기존 기계 설치 면적을 유지하려는 경우, 개조를 검토할 가치가 있을 수 있습니다. 솔루션을 권장하기 전에 엔지니어링 평가에서 다음을 검토해야 합니다.
- 정확한 기계 모델, 연식, 테이블 크기 및 현재 레이저 구성;
- 프레임, 갠트리, 가이드, 드라이브 및 교환 테이블의 기계적 상태;
- CNC 및 PLC 인터페이스, 경보, 인터록 및 사용 가능한 I/O;
- 파이버 케이블과 새로운 절단 헤드 어셈블리를 위한 공간 및 배선 경로;
- 전기 서비스, 접지 및 냉각 요구 사항;
- 고객의 주요 소재, 두께 범위 및 절단면 품질 목표, 그리고
- 인클로저 무결성 및 현장별 레이저 안전 요구 사항.
자주 묻는 질문
이번 아이오와 프로젝트에서 업그레이드된 AMADA 모델은 무엇인가요?
해당 기계는 2012년형 AMADA LC3015F1NT였습니다. 명판에는 레이저 출력이 6.0kW로 기재되어 있었습니다.
개조에는 얼마나 걸렸나요?
현장 설치, 시스템 업데이트, 교정 및 시운전은 7일 만에 완료되었습니다.
검증에 사용된 소재는 무엇인가요?
현장 팀은 설치를 완료한 후 8mm 및 12mm 탄소강을 테스트했습니다.
모든 구형 AMADA CO₂ 레이저를 파이버 레이저로 전환할 수 있나요?
아니요. 가능 여부는 기계의 기계적 상태, 제어 시스템, 전기 용량, 냉각, 케이블 배선, 인클로저, 안전 기능 및 생산 요구 사항에 따라 달라집니다. 각 기계는 엔지니어링 검토가 필요합니다.
귀사의 CO₂ 레이저는 개조 대상에 적합한가요?
초기 엔지니어링 검토를 위해 기계 모델, 명판 사진, 현재 레이저 구성, 컨트롤러 정보, 주요 소재 및 두께 범위를 보내 주세요.
프로젝트 세부 정보는 제공된 현장 기록, 기계 명판, 고객 현장 미디어 및 편집된 프로젝트 영상을 기반으로 합니다. 최종 개조 범위와 결과는 기계 상태, 구성, 공정 요구 사항 및 현지 안전 의무에 따라 달라집니다.
