Testa di taglio laser a messa a fuoco automatica - Serie BOCI-BLT6 15kw-40kw
Impossibile caricare la disponibilità per il ritiro
Hai domande?
Sentiti libero di metterti in contatto
Panoramica del prodotto
Panoramica
Testa di Taglio Laser a Messa a Fuoco Automatica-BOCI-Serie BLT6 15kw-40kw
Testa di Taglio Laser a Messa a Fuoco Automatica-BOCI-Serie BLT6 15kw-40kw è una testa di taglio laser per acquirenti industriali che devono valutare l’idoneità applicativa, le opzioni di modello, le specifiche, la compatibilità, i download e i requisiti di ordinazione prima dell’acquisto.
La serie BLT6 è una testa di taglio intelligente sviluppata per apparecchiature laser ad altissima potenza (supporta una potenza massima di 40KW). Presenta un nuovo design del percorso ottico e lenti ottiche ottimizzate, con facile installazione, semplice messa a punto, prestazioni eccellenti, doppia protezione antipolvere e taglio stabile.
BLT643H è un’opzione di testa di taglio laser intelligente da 15kW nella famiglia BLT6. È progettata per fasci laser da 1060-1090 nm e utilizza il controllo bus per la comunicazione dati tra la testa di taglio e il sistema di controllo host.
Ideale per
- Progetti di integrazione, retrofit o sostituzione testa per macchine da taglio laser a fibra.
- Acquirenti che confrontano lunghezza focale, potenza nominale, interfaccia di comunicazione, sensori e consumabili.
- Team di assistenza che necessitano di lenti protettive compatibili, ugelli, anelli in ceramica, cavi e manuali.
Compatibilità
- Questo prodotto include attualmente BLT643H e altre opzioni della serie BLT6. Usare il selettore di varianti per scegliere il modello esatto, il livello di potenza, la tensione, il pacchetto o la quantità prima dell’ordine.
- Esempi di opzioni includono: BLT643H; BLT662H; BLT682H; BLT6101H per taglio a bisello.
- Confermare la potenza laser nominale, il connettore ottico, la configurazione di messa a fuoco/collimazione, il circuito di raffreddamento, l’impostazione del gas, il segnale di controllo e i consumabili prima dell’ordine.
- BLT643H supporta interfacce fibra QBH, QD, Q+ e ADD. Le famiglie di interfacce compatibili includono Trumpf LLK-Q/LLK-D, HIGHYAG LLK-Auto, IPG HLC-8/LC-8, IPG LCA, IPG HLC-16, Raycus QP, BWT QF-D, Maxphotonics LOE 3.2 e Feibo HOC a seconda della versione del connettore selezionata.
- Riferimento correlato: Consumabili per Testa di Taglio Laser
- Riferimento correlato: Lente Protettiva
- Riferimento correlato: Ugello
- Riferimento correlato: Corpo in Ceramica
Specifiche
Tabella delle Specifiche 1
| Lente Protettiva |
|---|
| Ugello |
| Corpo in Ceramica |
| Cavo Sensore |
| Guarnizione O-Ring in Gomma |
| Viti Anti-Collisione |
Specifiche Tecniche BLT643H
| Parametro | BLT643H |
|---|---|
| Lunghezza d'onda laser | 1060-1090nm |
| Potenza laser | ≤15kW |
| Interfaccia in fibra | QBH, QD, Q+, ADD |
| Ingrandimento spot | M=2.0 |
| Gamma massima regolazione messa a fuoco | -50mm a +40mm |
| N/A | Max. 0,13 a Fc100 |
| Gamma regolazione centratura | ±1,5mm |
| Accelerazione messa a fuoco | 7,5m/s² |
| Interfaccia gas di taglio | ø10, max 25bar (2,5MPa) |
| Interfaccia Gas di Raffreddamento Ugello | ø6, max 5bar (0,5MPa) |
| Interfaccia Copertura Pneumatica | ø6, 4-6bar (0,4-0,6MPa) |
| Interfaccia raffreddamento ad acqua | ø8, max 5bar (0,5MPa), flusso minimo 2,0L/min |
| Temperatura di esercizio | 5-55℃ |
| Temperatura di conservazione | -25℃ a +55℃ |
| Taglia | 442,3x181x133mm per la versione Q+; altre versioni con interfaccia possono variare |
| Peso | Circa 9kg per la versione Q+; altre versioni con interfaccia possono variare |
Tabella delle Specifiche 2
| Parametro/Modello | BLT662H | BLT682H | BLT6101H |
|---|---|---|---|
| Modello del Taglierino | BLT662H | BLT682H | BLT6101H |
| Livello di Potenza | ≤20kW | ≤30kW | ≤40kW |
| Interfaccia in fibra | Q+、QD、QBH、ADD | Q+、QD、QBH、ADD | Q+、QD、QBH、ADD |
| Distanza Focale (mm) | 200 | 200/300 | 300 |
| Dimensioni (mm) | 428.3x181 | 498x181 | 498x181 |
| Peso (kg) | 9.5 | 10,6 per F300; 9,5 per F200 | 12.5 |
| Gamma messa a fuoco automatica (mm) | ±50 | ±50 | ±50 |
| Lunghezza d'onda laser (nm) | 1030-1090 | 1030-1090 | 1030-1090 |
| Pressione gas max (Bar) | 25 | 25 | 25 |
Tabella specifiche 3
| Parametro | BLT682MA | BLT6102H | BLT6120H | BLTG102MA |
|---|---|---|---|---|
| Testa di taglio | BLT682MA | BLT6102H | BLT6120H | BLTG102MA |
| Lunghezza d'onda laser | 1030-1090nm | 1030-1090nm | 1030-1090nm | 1030-1090nm |
| Potenza laser | 30kW | 40kW | 60kW | ≤30KW |
| Interfaccia in fibra | Q+, ADD | Q+, ADD | Q+/ADD | Q+/ADD |
| Ingrandimento spot | M=3.0 | M=3.0/4.0 | M=3.0/4.0 | M=3.0 (100:300) / M=1.0 (100:400) |
| Gamma massima regolazione messa a fuoco | ±50mm | +40mm -- -50mm | ±50mm | ±50mm |
| N/A | Max. 0,13 a Fe150 / Max. 0,14 a Fe100 | Max. 0,14 | Max. 0,14 | Max. 0,14 a Fe100 |
| Gamma regolazione centratura | ±1,5mm | ±1,5mm | ±1,5mm | ±1,5mm |
| Accelerazione messa a fuoco | 7,5m/s² | 7,5m/s² | 7,5m/s² | 7,5m/s² |
| Interfaccia gas di taglio | o10, max 25bar (2,5Mpa) | o10, max 25bar (2,5Mpa) | o12, max 25bar (2,5Mpa) | o10, max 25bar (2,5Mpa) |
| Connessione gas raffreddamento ugello | 06, max 5bar (0,5Mpa) | 06, max 5bar (0,5Mpa) | 06, max 5bar (0,5Mpa) | 06, max 5bar (0,5Mpa) |
| Interfaccia raffreddamento ad acqua | 08, max 5bar (0,5Mpa), flusso minimo 2,0l/min | 08, max 5bar (0,5Mpa), flusso minimo 2,0l/min | 08, max 5bar (0,5Mpa), flusso minimo 2,0l/min | 08, max 5bar (0,5Mpa), flusso minimo 2,0l/min |
| Temperatura di esercizio | 5~55℃ | 5~55℃ | 5~55℃ | 5~55℃ |
| Temperatura di conservazione | -25~+55℃ | -25~+55℃ | -25~+55℃ | -25~+55℃ |
| Dimensioni (300F) | 519.2x210.3mm | 498x181mm | 594.5x189mm | 519.2x210.3mm |
| Dimensioni (400F) | - | 604x181mm | - | 619.2x210.3mm |
| Peso (300F) | Circa 12 kg | Circa 10,6 kg | Circa 11,74 kg | Circa 12 kg |
| Peso (400F) | - | Circa 11,5 kg | - | Circa 14 kg |
Tabella specifiche 4
| Caratteristica |
|---|
| Ritaglio automatico |
| Viti protettive |
| Sensore monitor temperatura |
| Monitor temperatura della cavità |
| Test di messa a fuoco |
| Perforazione intelligente |
| Monitor lente di messa a fuoco |
| Raffreddamento ugello |
| Monitor umidità della cavità |
| Test guarnizione a molla energizzata |
| Perforazione intelligente a bordo |
| Monitor lente protettiva |
| Sensore di raffreddamento ad acqua |
| Monitor pressione gas della cavità |
| Monitor pressione gas |

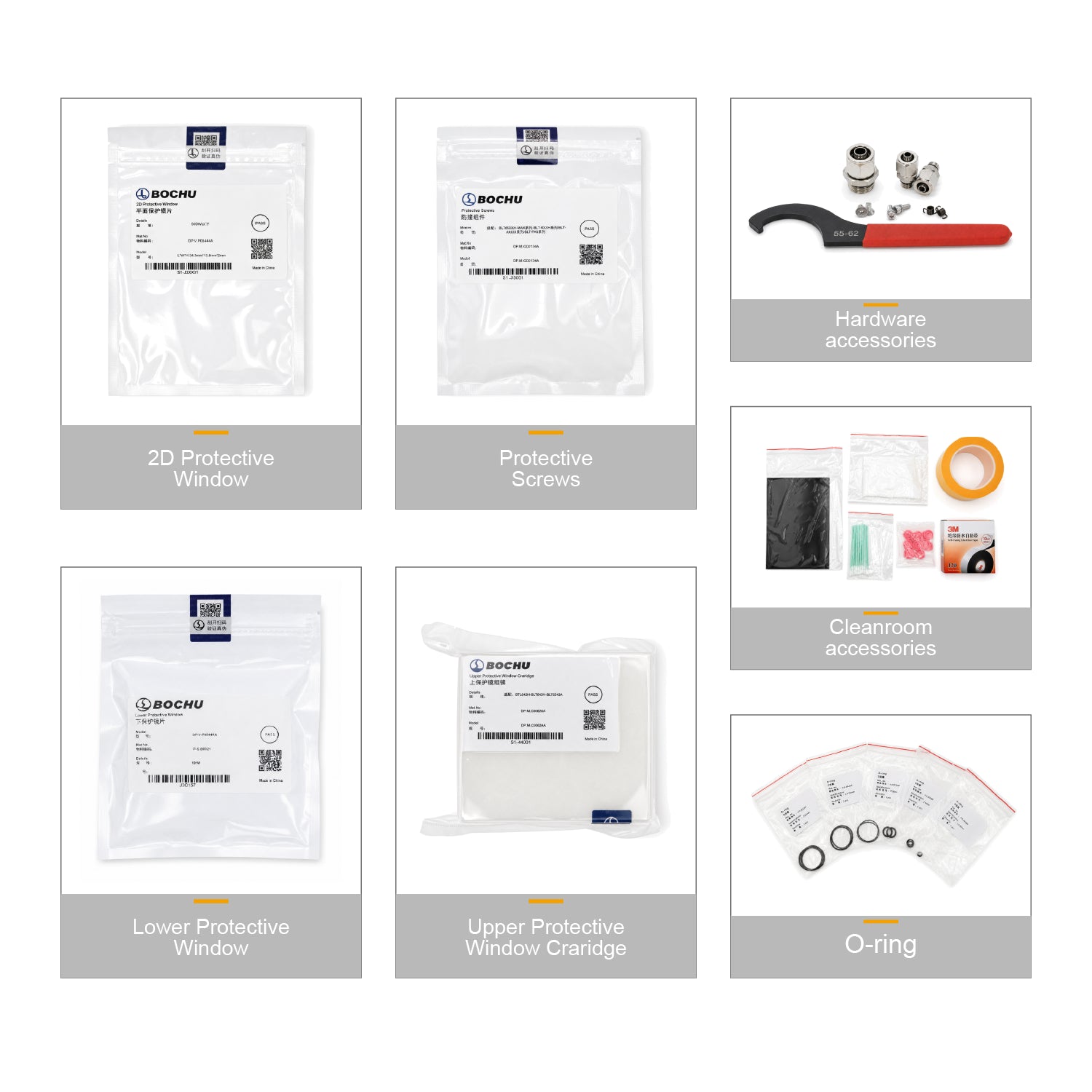

Accessori BLT643H
Download
Video & Riferimenti
Guarda filmati reali di Skyfirelaser relativi a questo prodotto prima di ordinare.
Prima di ordinare
Nota speciale: Le immagini del prodotto sono solo a scopo di riferimento. A meno che non venga selezionata una lunghezza focale specifica o richiesta appositamente, tutte le teste di taglio saranno spedite secondo il rapporto focale più basso disponibile (lunghezza focale minima) di questo modello.
Rilevamento del blocco basato su sensori Rilevamento intelligente della pressione del gas nei compartimenti dello specchio di protezione uno e due tramite sensori. Diagnosi intelligente dei problemi e avviso anticipato.
FAQ
Quale opzione di Auto-focusing Laser Cutting Head-BOCI-BLT6 Series 15kw-40kw dovrei scegliere?
Seleziona il modello o la variante esatta che corrisponde alla tua macchina, livello di potenza, interfaccia e applicazione. Se il progetto prevede un retrofit o un'integrazione personalizzata, conferma la compatibilità prima di ordinare.
L'Auto-focusing Laser Cutting Head-BOCI-BLT6 Series 15kw-40kw è adatto a ogni progetto di testa di taglio laser?
No. L'idoneità finale dipende dalla variante selezionata, dalla configurazione della macchina, dal materiale, dall'obiettivo del processo e dalle condizioni del sito. Usa le specifiche e le note di compatibilità come pre-controllo, quindi conferma i dettagli incerti prima dell'acquisto.
Sono disponibili manuali o file tecnici?
Usa la sezione Download di questa pagina per manuali disponibili, guide, istruzioni di cablaggio, schede tecniche, file STEP o altri riferimenti tecnici.
9,5 kg per BLT642H, BLT662H e BLT682H; 12,5 kg per BLT6101H
