Keuzeadvies
Servovoedings- en encoderkabels worden afzonderlijk verkocht. Ze zijn niet inbegrepen bij een van de drie pakketopties, ook niet bij de pakketten met vier servomotoren en aandrijvingen. Bekijk de kabelvereisten en vraag een aparte offerte aan.
Pakket met de A130E-snijkop als hoofdproduct
Deze aanbieding is bedoeld voor kopers die eerst de luchtgekoelde autofocus-lasersnijkop Au3tech A130E beoordelen, met het NetCut X1 / MCC100-MIX-systeem als bijpassend besturingspakket. Kies deze pagina wanneer de prestaties van de snijkop, compacte installatie, autofocusfunctie, verbruiksartikelen en geschiktheid voor de machine de belangrijkste aandachtspunten zijn.
- Ideaal voor: compacte fiberlasersnijmachines, vervanging van snijkoppen en retrofitprojecten rond de A130E.
- Controleer vóór het bestellen: het vermogen van de laserbron, de optische connector, de montageafmetingen, de focusconfiguratie, de hulpgasinstelling en compatibele verbruiksartikelen.
- Systeemrol: de A130E is het hoofdproduct in dit pakket, terwijl NetCut X1 en de MCC100-MIX-besturingskaart samen de bijpassende besturingsoplossing vormen.
- Opmerking over ondersteuning: stuur uw machinefoto's, het huidige model van de snijkop, het merk en vermogen van de laserbron en de montagegegevens op als u wilt dat Sky Fire de compatibiliteit beoordeelt.
Productoverzicht
Overzicht
Au3tech luchtgekoelde lasersnijkop A130E & NetCut X1-lasersnijsysteem (MCC100-MIX-besturingskaart)
De Au3tech luchtgekoelde lasersnijkop A130E & het NetCut X1-lasersnijsysteem (MCC100-MIX-besturingskaart) vormen een lasersnijkop voor industriële kopers die vóór aankoop de geschiktheid voor hun toepassing, modelopties, specificaties, compatibiliteit, downloads en bestelvereisten willen beoordelen.

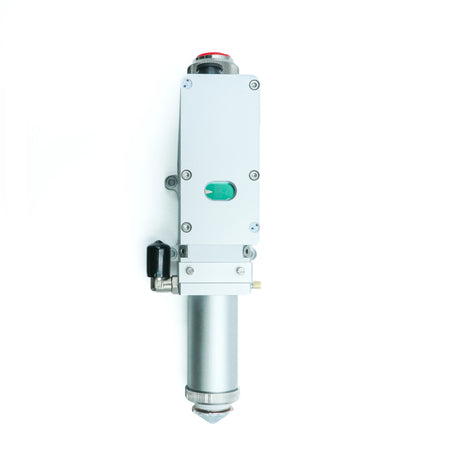

De A130E-serie is een autofocus-snijkop die is ontworpen voor het verwerken van vlak materiaal met een vermogen tot 2000 W. De kop heeft een motoraangedreven traploze focusinstelling en kan materialen van verschillende diktes snel doorboren en snijden.
Ideaal voor
- Integratie-, retrofit- of vervangingsprojecten voor fiberlasersnijmachines.
- Kopers die brandpuntsafstand, nominaal vermogen, communicatie-interface, sensoren en verbruiksartikelen vergelijken.
- Serviceteams die compatibele beschermlenzen, mondstukken, keramische ringen, kabels en handleidingen nodig hebben.
Belangrijkste kenmerken
- Geïntegreerd en gebruiksvriendelijk: ingebouwde motor, aandrijving en besturingseenheid. Communicatie via digitale bus vereenvoudigt de systeemintegratie en configuratie aanzienlijk.
- Compact en lichtgewicht: de compacte constructie van lichtgewicht legering, met een diameter van slechts 65 mm en een gewicht van minder dan 1,2 kg, beperkt de belasting van het machineportaal tot een minimum.
- Intelligente automatisering: in combinatie met compatibele CNC-systemen past het systeem automatisch parameters aan voor verschillende bewerkingen en ondersteunt het realtime focusbewaking en handmatige fijnafstelling voor optimale snijkwaliteit.

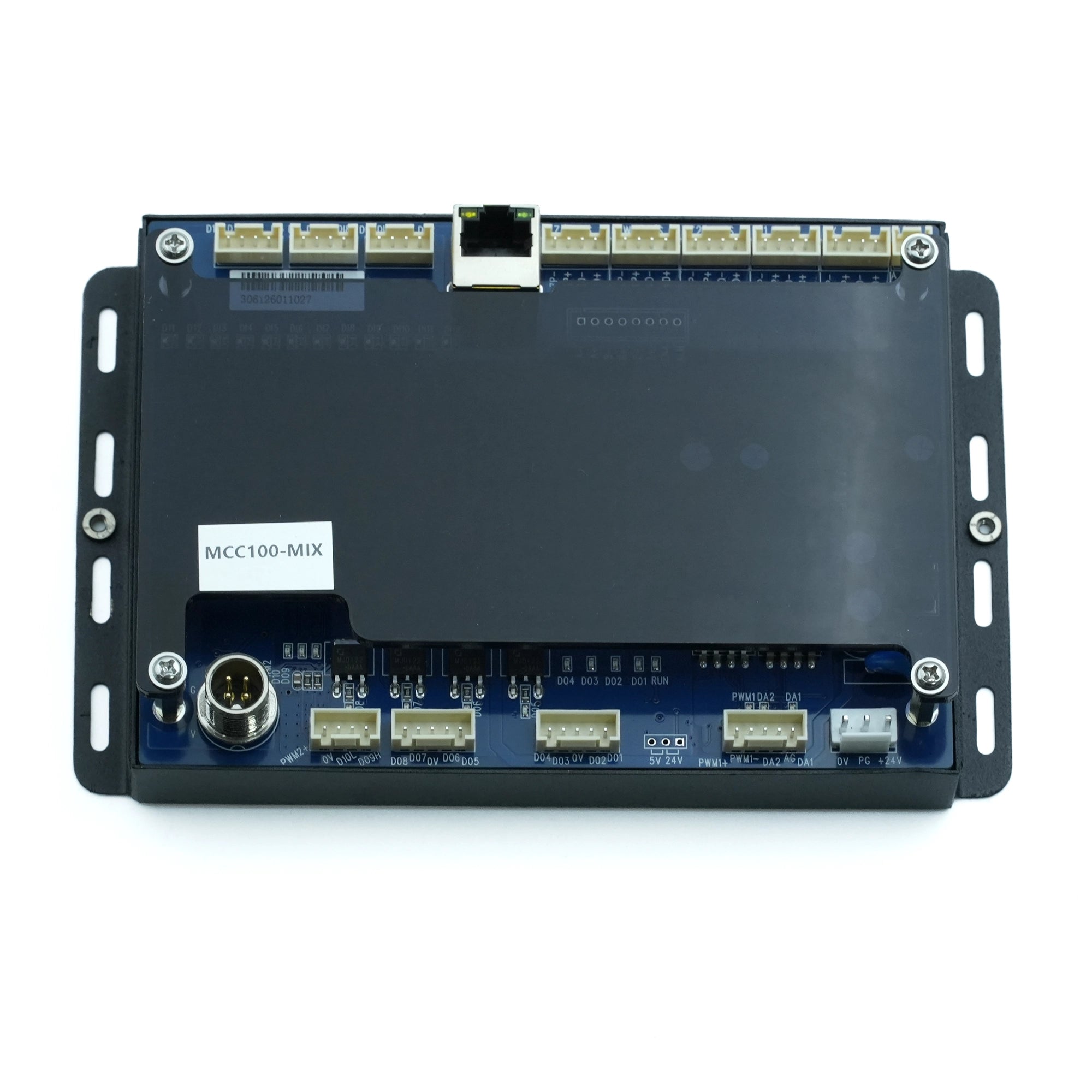

- Ondersteunt MCC100-MIX-besturingskaarten met onafhankelijke pulsbesturing voor de X/Y1/Y2/W/Z-assen, compatibel met servo- en stappenmotordrivers.
- Integreert een functie voor capacitatieve hoogteaanpassing en meerdere laserbesturingsinterfaces, en is flexibel aanpasbaar aan lasers van merken zoals Raycus, MAX en Feibo.
- Beschikt over 12 universele ingangen en 8 optokoppelaar-/thyristoruitgangen en ondersteunt aangepaste configuratie van eindschakelaar-, noodstop- en alarmsignalen.
- De software heeft offline- en onlinebedrijfsmodi, ondersteunt meertalige interfaces, grafische nesting, vliegend snijden, gemeenschappelijke-randverbindingen en andere efficiënte bewerkingsstrategieën.
Compatibiliteit
- Kop- en besturingspakket: A130E & MCC100-MIX zonder de vier servomotoren en aandrijvingen; servovoedings- en encoderkabels zijn niet inbegrepen.
- Servopakket van 400W: A130E & MCC100-MIX met drie motoren van 400W zonder rem en één motor van 400W met rem, plus aandrijvingen; servovoedings- en encoderkabels worden afzonderlijk verkocht.
- Servopakket van 750W / 400W: A130E & MCC100-MIX met drie motoren van 750W zonder rem en één motor van 400W met rem, plus aandrijvingen; servovoedings- en encoderkabels worden afzonderlijk verkocht.
- Controleer vóór het bestellen het nominale laservermogen, de optische connector, de focus-/collimatieconfiguratie, het koelcircuit, de gasinstellingen, het stuursignaal en de verbruiksartikelen.
Servovoedings- en encoderkabels — afzonderlijk bestellen
Kies het motor- en aandrijfpakket onafhankelijk van de kabels. Voor de volgende kabels is een aparte offerte nodig; ze zijn niet inbegrepen in de pakketprijs.
- Servomotorvoedingskabel: vermeld 400W zonder rem, 750W zonder rem of 400W met rem, afhankelijk van de geselecteerde motor. Controleer bij de remmotor of de rembedrading is geïntegreerd of dat een extra kabel nodig is.
- Servocodekerkabel: vermeld de exacte motormodellen en aandrijfmodellen, de encoderconnector en de pinbezetting. Stem elke encoderkabel af op de bijbehorende motor en aandrijving.
Kabelvereisten per pakket
- Pakket zonder servomotoren en aandrijvingen: kies kabels die passen bij uw afzonderlijk aangeschafte motoren en aandrijvingen.
- Drie motoren van 400 W zonder remmen + één motor van 400 W met rem: vraag drie bijpassende voedingskabels en drie encoderkabels aan voor de motoren zonder rem, plus één bijpassende voedingskabel en één encoderkabel voor de motor met rem. Bevestig de remverbinding afzonderlijk.
- Drie motoren van 750 W zonder remmen + één motor van 400 W met rem: vraag drie bijpassende voedingskabels van 750 W en drie encoderkabels aan, plus één bijpassende voedingskabel en één encoderkabel voor de remmotor van 400 W. Bevestig de remverbinding afzonderlijk.
Lengte en prijs: voor deze aanbieding is nog geen standaardlengte voor servokabels bevestigd. Beschikbare standaardlengtes zijn afhankelijk van de kabelspecificaties van de bijbehorende leverancier. Als er geen standaardassemblage beschikbaar is, moeten de vereiste lengte en assemblagespecificaties vóór de offerte en bestelling worden bevestigd.
Leveringsroute: we geven voorrang aan kant-en-klare kabels van de bijbehorende leverancier. Als er geen geschikte standaardkabels beschikbaar zijn, worden kabelassemblages volgens de bevestigde specificaties ingekocht bij een gespecialiseerde kabelfabrikant. Handmatig solderen in eigen beheer wordt niet als standaardservice aangeboden.
Stuur uw gekozen pakket, modelnummers van de motoren en aandrijvingen, details over connectoren of pinbezetting, remvereisten, benodigde lengte per as en aantallen om een afzonderlijke offerte voor kabels aan te vragen.
Specificaties
Referentie voor verbruiksartikelen
| Artikelnaam | Aantal |
|---|---|
| A130E-Z50-F100-snijkop | 1 set |
| Reservekoperen mondstuk | 2 stuks |
| Reservebeschermlens | 1 stuk |

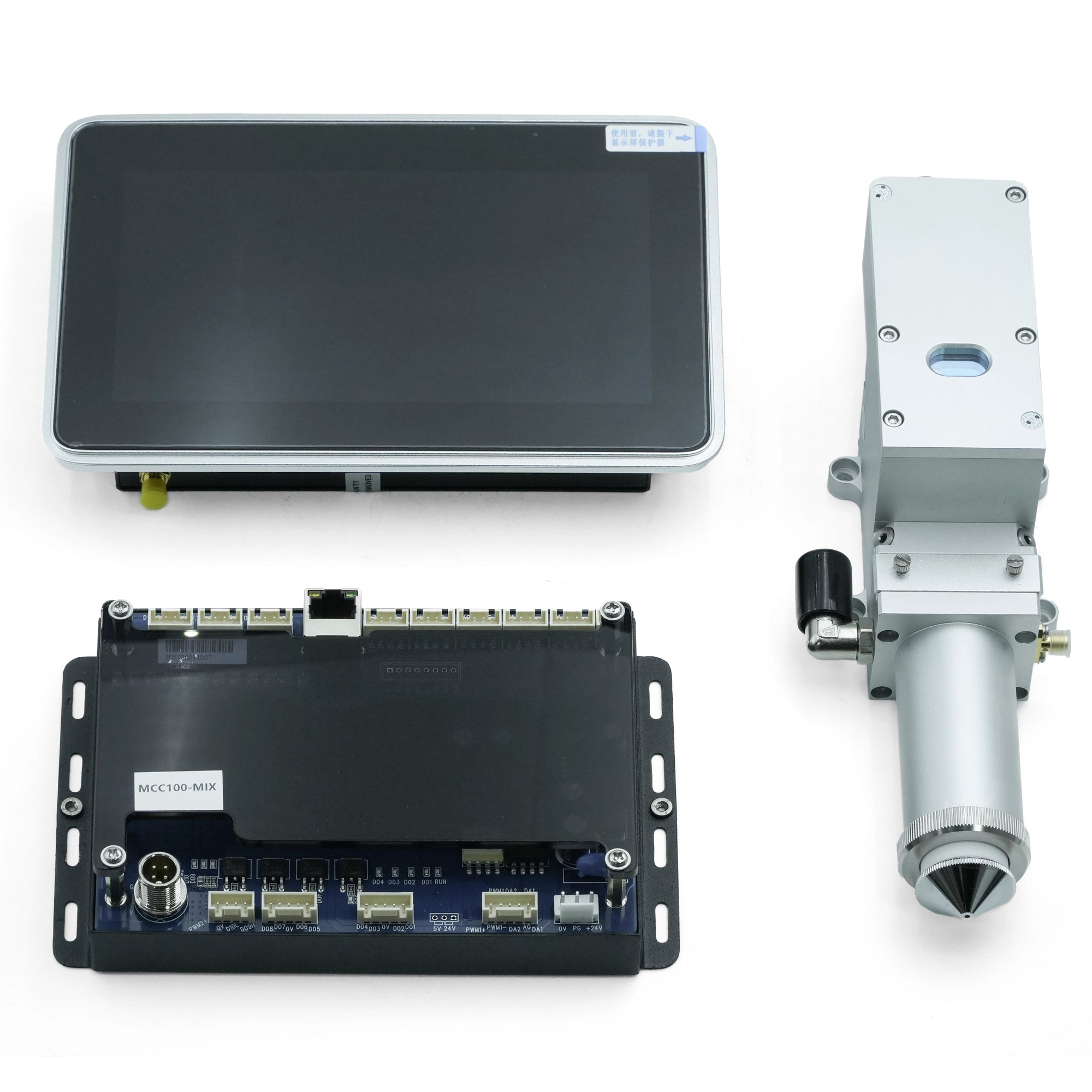

Pakketconfiguratie

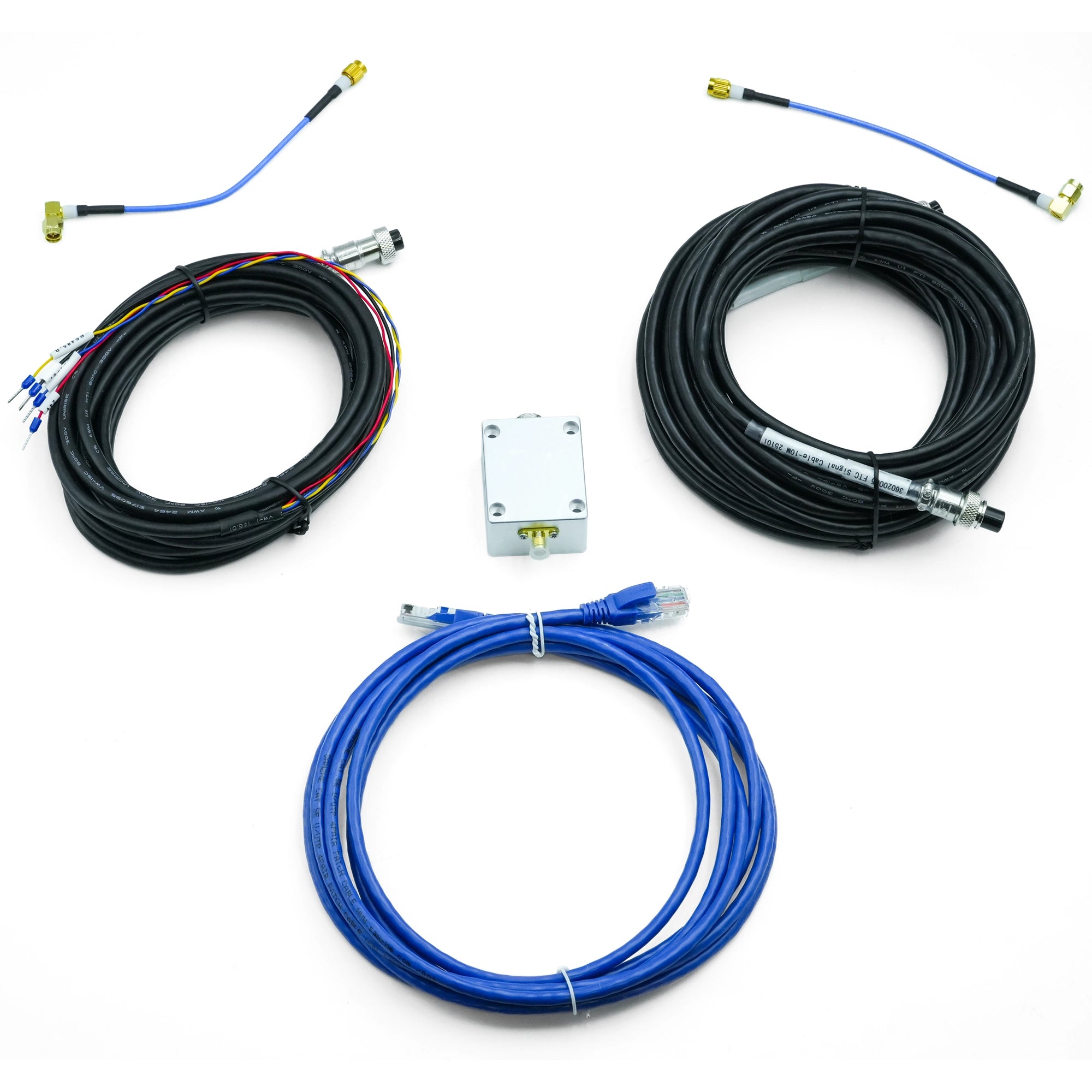

Kabels voor het besturingssysteem: de hieronder vermelde signaaloverdrachtkabel van 10 m M12, capacitieve signaalkabels van 15 cm en netwerkkabel van 3 m zijn accessoires voor het besturingssysteem. Ze staan los van de optionele voedings- en encoderkabels voor servomotoren en geven niet de lengte van de servokabels aan.
| Productnaam | Onderdeelmodel | Eenheid | Aantal | Opmerkingen |
|---|---|---|---|---|
| Planar Pulse volledig functiesysteem NexCutX1 | MCC100-MIX-besturingskaart | stuks | 1 | Standaardconfiguratie |
| NexCut-software voor lasersnijden op de bovencomputer | stuks | 1 | ||
| Capacitieve signaalversterker-M12-V2.0 | eenheid | 1 | ||
| Signaaloverdrachtkabel-10 meter-M12 | eenheid | 1 | ||
| Capacitieve signaalkabel-15 cm | eenheid | 2 | ||
| Rechte netwerkkabel-3 meter | eenheid | 1 | ||
| Lasersnijhandgreep LCR19 | set | 1 | Optioneel | |

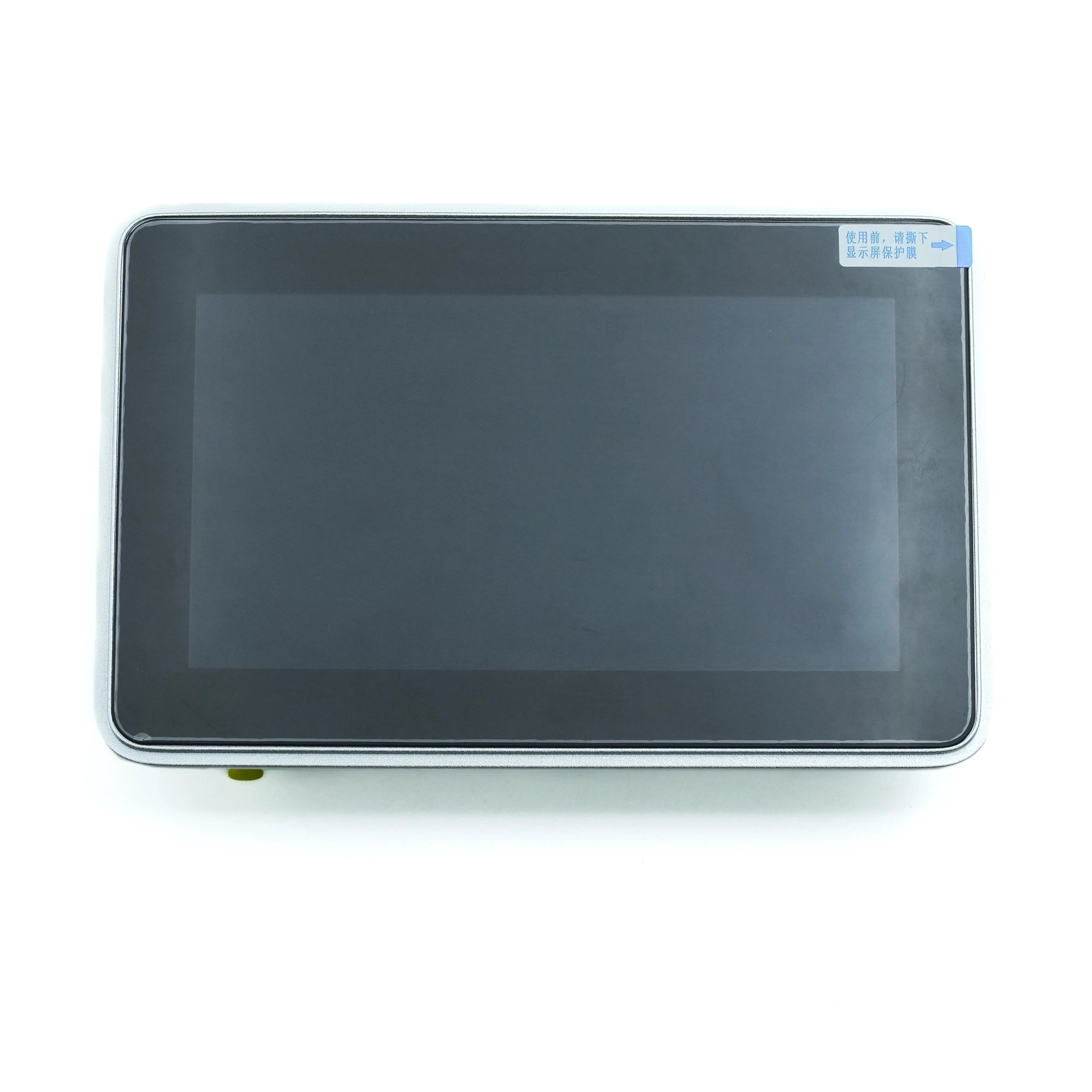

| Ingebouwde alles-in-één-machine | 7-inch volledig aluminium, afgedicht industrieel alles-in-één-systeem | eenheid | 1 | Optioneel; 10 inch beschikbaar |
Downloads
Video's & referenties
Doe-het-zelfgidsen voor kabelassemblage
Video's voor het assembleren van voedingskabels en encoderkabels worden hier na publicatie toegevoegd, ter ondersteuning van klanten die ervoor kiezen hun eigen kabels te maken of met een lokale integrator samen te werken. Gebruik de instructies voor uw exacte modellen motor en aandrijving en bevestig vóór de assemblage de pinbezetting van de connectoren en de rembekabeling.
Vóór bestelling
Bevestig de geselecteerde snijkop, het besturingssysteem en het servopakket en bestel vervolgens de servo-voedingskabels en encoderkabels afzonderlijk. Beschikbaarheid van kabels, lengte, connectoren, pinbezetting, rembekabeling, prijs en levertijd moeten worden bevestigd voor uw specifieke combinatie van motor en aandrijving.
De tabel met de fabrieksconfiguratie bevat de vermelde accessoires voor het besturingssysteem; de optionele servo-voedingskabels en encoderkabels zijn niet inbegrepen. Gebruik de kabellengtes van het besturingssysteem niet als lengtes voor servokabels.
Veelgestelde vragen
Zijn servo-voedingskabels en encoderkabels inbegrepen bij de motoren en aandrijvingen?
Nee. De servomotor- en aandrijfpakketten en hun voedings- en encoderkabels worden afzonderlijk aangeschaft. Vraag de twee kabeltypen afzonderlijk aan volgens de bovenstaande kabelvereisten; compatibiliteit, lengte en prijs moeten vóór bestelling worden bevestigd.
Kan ik de kabels zelf maken of een lokale kabelfabrikant inschakelen?
Ja. Klanten kunnen een gespecialiseerde kabelfabrikant of lokale integrator inschakelen, of zelf kabels maken met behulp van de juiste modelspecifieke documentatie. Onze video's voor het assembleren van voedingskabels en encoderkabels worden na publicatie toegevoegd aan het gedeelte Doe-het-zelfgidsen voor kabelassemblage.
Welke optie van de Au3tech luchtgekoelde lasersnijkop A130E & het NetCut X1-lasersnijsysteem (MCC100-MIX-besturingskaart) moet ik kiezen?
Selecteer het exacte model of de exacte variant die past bij uw machine, vermogensniveau, interface en toepassing. Bevestig bij een retrofit of aangepaste integratie vóór bestelling de compatibiliteit.
Is de Au3tech luchtgekoelde lasersnijkop A130E & het NetCut X1-lasersnijsysteem (MCC100-MIX-besturingskaart) geschikt voor elk project met een lasersnijkop?
Nee. De uiteindelijke geschiktheid hangt af van de geselecteerde variant, machineconfiguratie, het materiaal, het procesdoel en de omstandigheden ter plaatse. Gebruik de specificaties en compatibiliteitsinformatie als eerste controle en bevestig onzekere details vóór aankoop.
Zijn er handleidingen of technische bestanden beschikbaar?
Gebruik het gedeelte Downloads op deze pagina voor beschikbare handleidingen, gidsen, bedradingsinstructies, datasheets, STEP-bestanden of andere technische referenties.
