Gör-det-själv robotisk lasersvetsning: Din introduktion till smart tillverkning

Introduktion

Med den snabba utvecklingen av industriell automation och smart tillverkning har robotiserad svetsningsteknik gradvis gått bortom stora fabriker och blivit ett viktigt verktyg för makers, DIY-entusiaster och små tillverkningsteam för att uppnå precisionsbearbetning, tack vare dess höga precision, höga konsekvens och starka flexibla produktionsmöjligheter. Att självständigt bygga ett robotiserat svetsningssystem kan avsevärt förbättra produktionsflexibiliteten och effektiviteten, och uppnå precision och tillförlitlighet som vida överstiger traditionell manuell svetsning vid hantering av komplexa tredimensionella svetsar. Det är särskilt lämpligt för agila tillverkningsmodeller med flera varianter och små serier.

Grundläggande principer för svetsningssystemet

Kärnverkningsmekanism för lasersvetsning

Laser svetsning förlitar sig på en högenergitäthet laserstråle som noggrant fokuseras på arbetsstyckets yta, vilket får det lokala materialet att snabbt smälta och bilda en smältpool. När laserstrålen rör sig, flyter smältpoolen och stelnar, vilket uppnår metallurgisk bindning av materialen. Denna process kännetecknas av koncentrerad värmetillförsel, en liten värmepåverkad zon och minimal deformation, vilket gör det särskilt lämpligt för högkvalitativ svetsning av tunna plåtar, olika material och högreflekterande metaller (såsom aluminium, koppar, galvaniserat stål, rostfritt stål, etc.), vilket resulterar i estetiskt tilltalande och högstyrka svetsar.

Integration av robotstyrning med svetsprocessbibliotek och kombinationen av svetsprocessbibliotek med trådmatare

Moderna robotiserade svetsningssystem handlar inte bara om banstyrning av robotarmen utan representerar även en integrerad intelligent svetsplattform. Systemet anropar exakt svetsprocessbiblioteket och trådmatarprocessbiblioteket via robotkontrollern, vilket uppnår samordnad styrning av flera parametrar såsom svetseffekt, rörelsehastighet och trådmatare, därigenom betydligt förbättrad användarvänlighet, renare svetsskarvar, fylligare svetspunkter och stöd för olika svetstmaterial.

Jämfört med traditionella metoder såsom argonbågsvetsning eller dubbel skärmad bågsvetsning, detta lasersvetsningssystem bryter igenom materialbegränsningar och kan uppnå högkvalitativ svetsning av högreflekterande eller olika material såsom aluminium, koppar, galvaniserat stål och rostfritt stål. Systemet stödjer en-klicks anrop av flera förinställda processbibliotek, matchar automatiskt optimala parametrar för olika material och tjocklekar, vilket kraftigt minskar upprepad valideringstid och förbättrar utrustningens utnyttjande och produktionssvarshastighet, vilket gör det särskilt lämpligt för FoU och småserietillverkningsscenarier.

Genom integration av processbiblioteket kan roboten justera laserutgång och trådmatare i realtid, uppnå mer exakt penetrationsdjup och trådmatarekontroll, anpassa sig till komplexa tredimensionella banor och olika arbetsförhållanden. Detta förbättrar svetskvaliteten samtidigt som beroendet av operatörens erfarenhet minskar (lätt att använda), och realiserar verkligen högflexibel svetsning med "en maskin för flera användningsområden, ett bibliotek för flera material."

Systemets kärnkomponenter och val

Om du behöver en komplett materiallista för DIY robotlaser-svetsning, vänligen klicka här för att få den.

Robotplattform

Industrirobotkropp:

Stöder internationella märken som FANUC, ABB, YASKAWA, KUKA, samt högkvalitativa inhemska robotar. Standard 6-axlig struktur med en repeterbar positionsnoggrannhet på upp till ±0,02 mm och en lastkapacitet på 20 kg, vilket säkerställer stabilitet och repeterbarhet. under komplexa banor. Exempelsystemet använder FANUC M20iA-roboten.

Robotkontroller:

Har högpresterande realtidskontroll och multi-axel samordningsförmåga, stödjer komplex banplanering och integrerad anropning av processparametrar, och är den centrala garantin för att uppnå högprecisionssvetsning.

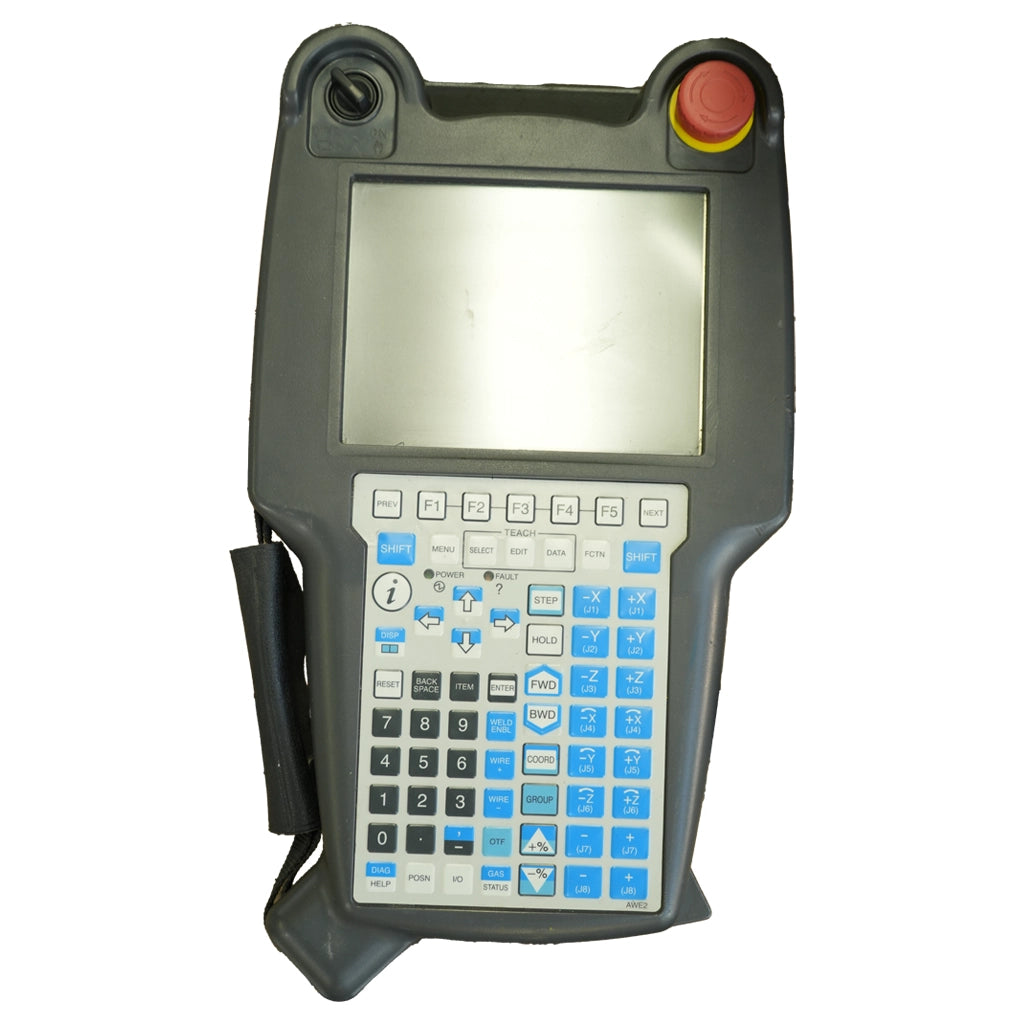

Teach Pendant:

Utrustad med ett intuitivt pekgränssnitt, stödjer redigering av svetsprogram, felsökning och realtidsövervakning, minskar avsevärt driftströskeln och felsökningstiden.

Transformator:

Ger stabil strömförsörjning till systemet, vilket säkerställer långsiktig pålitlig drift och minskar kvalitetsvariationer orsakade av spänningsvariationer.Exempelsystemet använder den Xishun integrerad spänningsomvandlare.

Lasersvetsningssystem

Hjälpsystem

Visionsövervakningssystem:

CCD-kamera övervakar svetsbildning i realtid, stödjer defektdetektering och processåterkoppling, vilket ger processkvalitetssäkring för att uppnå högkvalitativ svetsning.

Trådmatar system:

Precision servo trådmatare med steglös hastighetsreglering, stödjer olika tråddiametrar och material, och interagerar med svetsprocessbiblioteket för att uppnå smält tråd kontroll, vilket säkerställer trådmatarstabilitet och avlagringseffektivitet för olika material.

Gasskyddssystem:

Multikanal gasstyrningsenhet tillhandahåller inert gas skydd, förhindrar oxidation och förbättrar svetskvaliteten. Det är en nödvändig förutsättning för att erhålla rena, defektfria svetsar (Rekommenderas att använda NNT gasstyrsystem).

Valfritt: Svetsfogsspårning, Smältpoolövervakning (ytterligare funktioner tillgängliga mot extra kostnad)

Steg-för-steg förklaring av DIY-svetsningssystemets integration och felsökningssteg

Mekaniskt systemuppsättning

Ta säkert bort den ursprungliga skärhuvudet, installera laser svets huvudet och säkerställ att fibergränssnittet är korrekt. Fäst svets huvudet på robotens ändeffektor och nivellera arbetsbordet. Installera samtidigt trådmatarens och det visuella CCD-systemet för att säkerställa hårdvarusamordning. Precist mekaniskt integrering är grunden för att uppnå högkvalitativ svetsning.

Rördragning och kabelanslutning

Slutför layout och täthetsprovning av kylvattencirkulationen, ställ in kylaggregatets parametrar. Stabil kylning är en fördel som säkerställer långsiktigt pålitlig drift av lasern. För gaskretsen, anslut skyddsgas-modulen, utför tryckjustering och läckagedetektering. Pålitligt gas-skydd är en fördelaktig förutsättning för högkvalitativa svetsar. Det elektriska systemet kräver rimlig kabeldragning, jordningsskydd och anslutning av huvudutrustningens strömförsörjning. Utmärkta elektriska anslutningar ger en fördel för systemets stabilitet.

Etablera kommunikationsförbindelser mellan roboten och svetsningssystemet, trådmataresystemet, konfigurera I/O- och analoga signalgränssnitt, ställ in kommunikationsprotokoll och parametrar, och slutför signalpunkttestning och tidsverifiering. Stabil och effektiv kommunikation är länken som utnyttjar fördelarna med robotens samarbetsstyrning.

Systemets påslagning och processfelsökning

Utför säkerhetskontroller innan strömmen slås på sekventiellt, genomför sedan systeminitialisering och funktionstestning. Verifiera skyddsmekanismer som nödstopp och säkerhetsavstånd. Utför felsökning av svetsprocessen, inklusive inställning av parametrar som lasereffekt, svetsningshastighet, trådmatarehastighet och gasflöde. Utvärdera kvalitet genom provsvetsning och optimera samt lagra parametrar med hjälp av processbiblioteket. Denna process visar tydligt hur systemet omvandlar tekniska fördelar till plug-and-play-produktionsfördelar genom digital processhantering, vilket möjliggör en-klicks växling för olika material.

Tillämpningar av robotiserad svetsning

Biltillverkning: Svetsning av kaross i vitt, batteripackmontering, chassistrukturella komponenter. Den höga precisionen, höga cykeltiden och stabiliteten hos robotiserad svetsning uppfyller perfekt bilindustrins strikta krav på effektivitet och kvalitet.

Rymdindustrin: Motorkomponenter, bränslesystem, anslutningar för strukturella komponenter. Dess fördelar med låg värmeinsats, minimal deformation och spårbar processkontroll gör den lämplig för rymdsektorn, som har extremt höga krav på säkerhet och tillförlitlighet.

Elektronik och elektriska apparater: Kapslingsförsegling, batterianslutningstappar, svetsning av värmeavledningsmoduler. Den höga precisionen och den minimala värmepåverkade zonen vid lasersvetsning gör att den kan hantera precisionskomponenter utan att orsaka skador.

Medicintekniska produkter: Kirurgiska verktyg, implantatsammansättning, högprecisionssensorförpackning. Denna metod kan erbjuda rena, starka och biokompatibla svetsar som uppfyller medicinindustrins särskilda krav.

Slutsats

Det gör-det-själv-robotiserade svetsningssystemet erbjuder en högprecisions-, högflexibilitets- och högeffektivitetslösning för metallbearbetning för små och medelstora kreativa tillverkningar och professionell produktion. Genom att djupt integrera robotstyrning, svetsprocessbiblioteket och trådmatare-systemet minskar systemet avsevärt beroendet av operatörens färdigheter och förbättrar produktionseffektiviteten och processens konsekvens avsevärt. Dess starka materialkompatibilitet och repeterbara digitala processhantering gör det till ett idealiskt val för småserietillverkning med många varianter och agil produktion. I framtiden, genom att integrera maskinseende och artificiell intelligens-teknologier, kommer systemet att utvecklas vidare mot adaptiv intelligent svetsning, vilket möjliggör bredare industriella tillämpningar och innovationsmöjligheter.

Vanliga frågor

Q1: Varför välja robotiserad lasersvetsning framför tTraditionell argonbågsvetsning eller dubbel-skyddad bågsvetsning?

A: Traditionella svetsmetoder har materialbegränsningar (t.ex. bra för svetsning av järn, men mindre effektiva för aluminium, koppar, rostfritt stål, galvaniserat stål osv.), medan robotiserad lasersvetsning möjliggör högkvalitativ sammanfogning av olika material. Lasersvetsar är estetiskt tilltalande, högstyrka och har låg deformation. Kombinerat med robotens precisa banstyrning kan det utföra komplexa svetsar som är svåra för traditionell manuell svetsning.

Q2: Vilka material är kompatibla med det robotiserade lasersvetsystemet?

A: Systemet har flera inbyggda svetsprocessbibliotek och är kompatibelt med aluminiumlegering, koppar, rostfritt stål, galvaniserat stål, vanligt kolstål och andra material. Användare behöver bara anropa motsvarande processbibliotek med ett klick för att byta, utan behov av upprepad parameterverifiering.

Q3: Vilka effektivitetsfördelar har robotiserad lasersvetsning jämfört med traditionell manuell svetsning?

A: Robotiserad lasersvetsning erbjuder snabb svetsningshastighet, hög svetskonsistens och kan arbeta kontinuerligt under långa perioder. Jämfört med manuell svetsning kan systemet avsevärt förkorta produktionscykler, minska omarbetningsfrekvensen och förbättra den totala effektiviteten med 30 % till 50 %.

Q4: Kan användning av robotiserad lasersvetsning minska kostnaderna?

A: Även om den initiala utrustningsinvesteringen är högre, minskar stabil svetskvalitet omarbetning och förbrukningsavfall. Dessutom kan robotar möjliggöra obemannad nattproduktion, vilket avsevärt minskar de totala arbetskostnaderna. Omfattande beräkningar visar att långsiktig användning kan minska de totala tillverkningskostnaderna.

Q5: Hur säkerställs stabiliteten i svetskvaliteten?

A: Systemet integrerar visuell övervakning och precis trådmatningskontroll, vilket möjliggör realtidsövervakning av svetsprocessen för att säkerställa en stabil smältpool och jämna svetsar. Samtidigt är parametrarna i processbiblioteket förvaliderade, vilket undviker mänskliga fel och säkerställer stabilitet och konsekvens i varje svets.

Q6: Är robotiserad lasersvetsning lämplig för små tillverkningsteam eller DIY-entusiaster?

A: Ja. Det DIY-robotiserade svetsystemet, genom modulär design, har relativt enkel installation och felsökning, och ett klick för att anropa processbiblioteket sänker tröskeln för svetsning. Även små team kan snabbt bygga sin egen automatiserade svetsplattform.

Q7: Vad är den framtida utvecklingsriktningen för robotiserad svetsning?

A: I framtiden kommer det att integrera artificiell intelligens och big data för att uppnå själv-lärande och självoptimering av processbiblioteket, och utvecklas till "adaptiv svetsning." Samtidigt kommer det också att visa större potential inom grön tillverkning, flexibel produktion och tvärindustriella tillämpningar (såsom ny energi, medicin och elektronikproduktion).
