رأس قطع ليزر الألياف Au3tech A230E بتركيز تلقائي
تعذر تحميل توفر الاستلام
هل لديك أسئلة؟
لا تتردد في التواصل معنا
نظرة عامة على المنتج
نظرة عامة

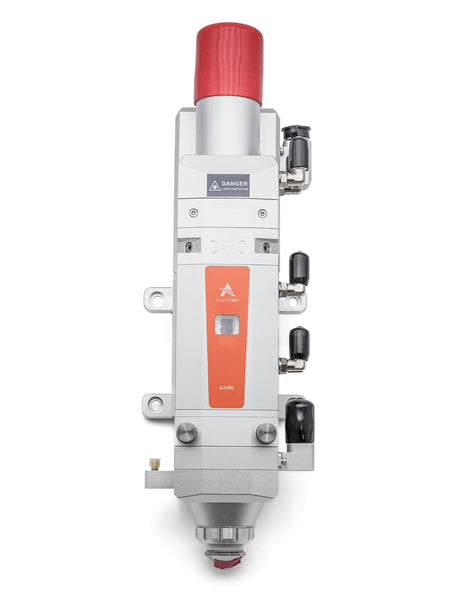

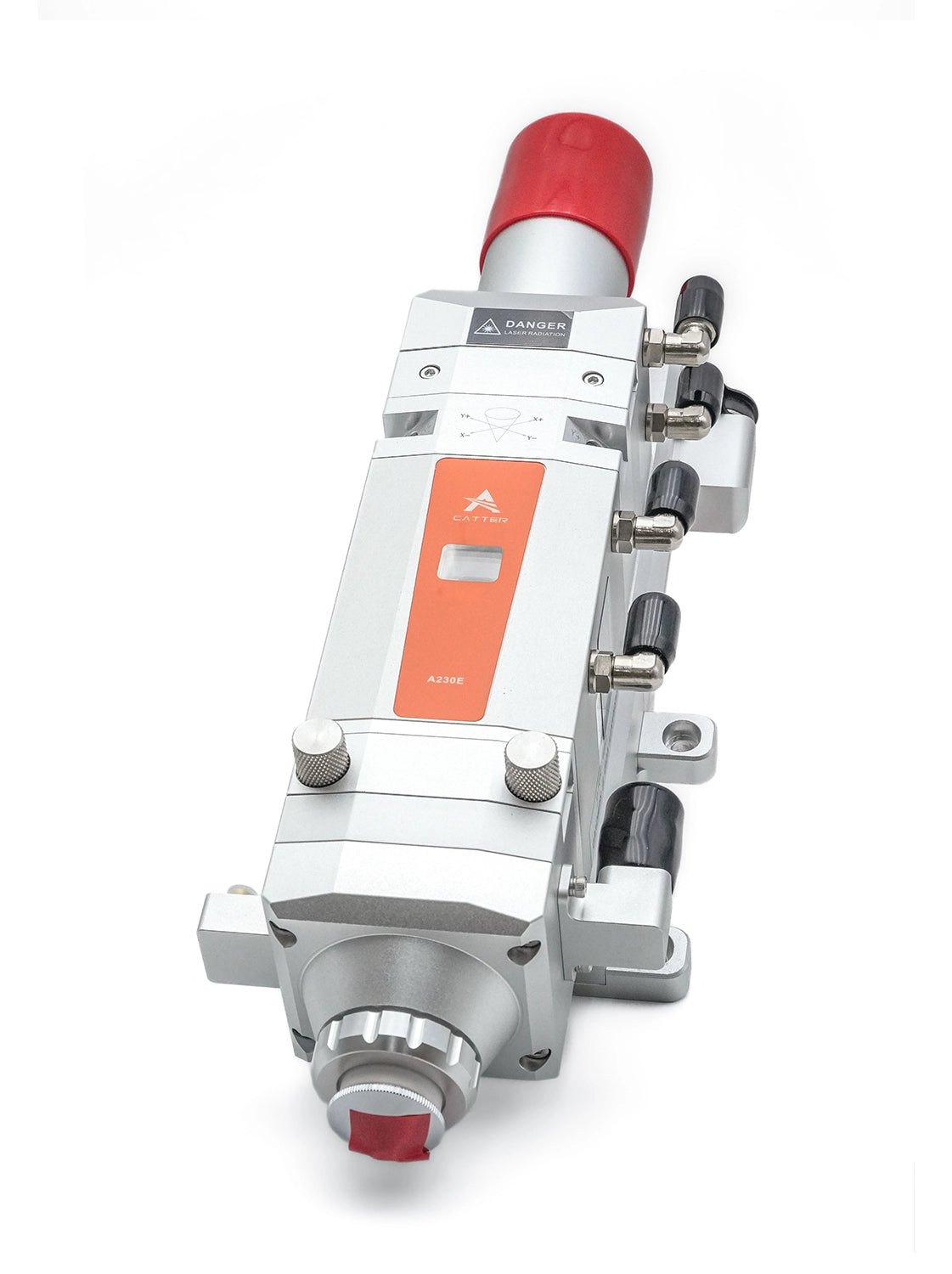

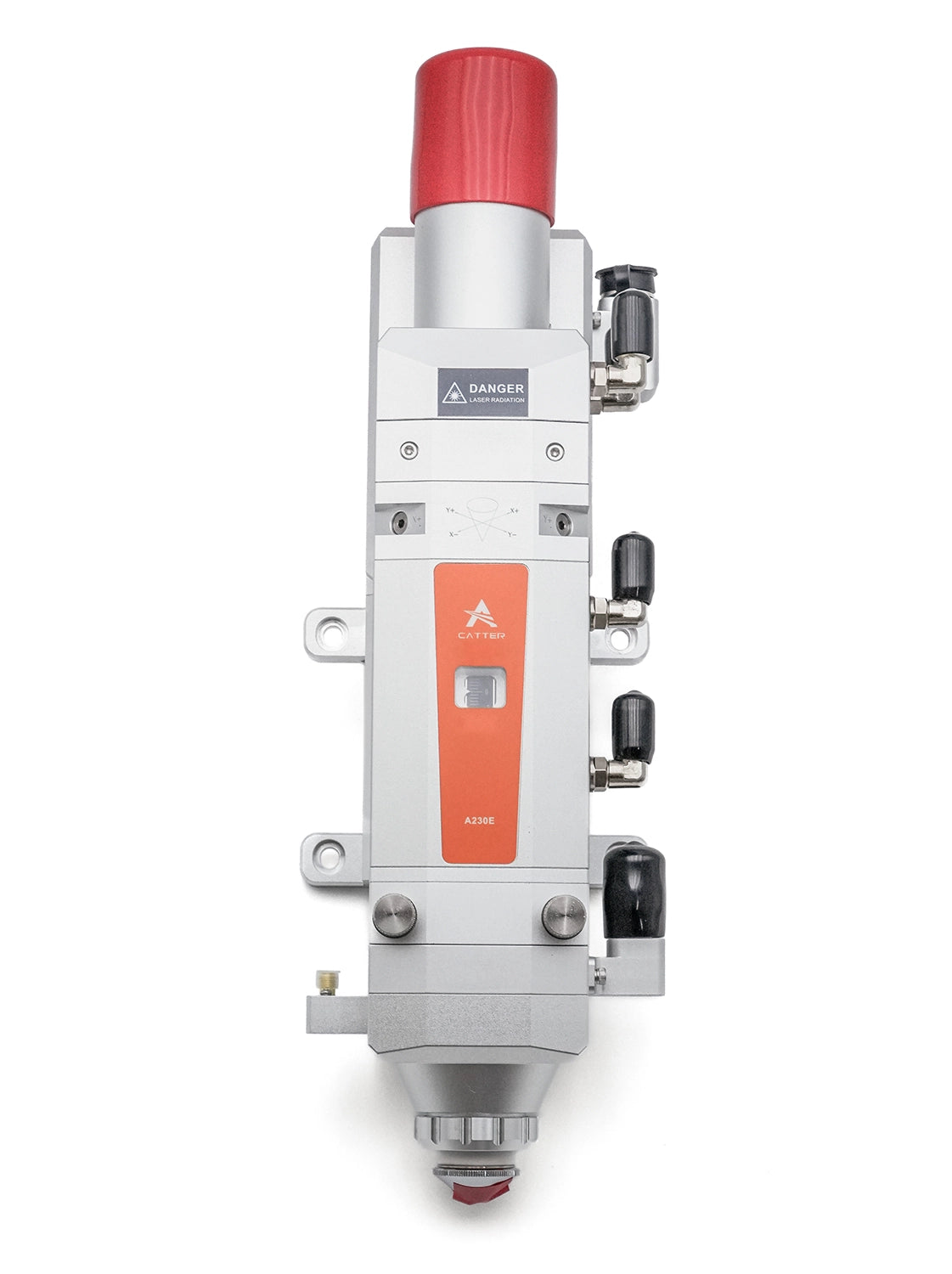

رأس قطع ليزر بالألياف بتركيز تلقائي Au3tech A230E
A230E هو رأس قطع ليزر بالألياف بتركيز تلقائي لتطبيقات قطع الألواح المسطحة حتى 3000 واط. يدمج محرك الحركة، آلية النقل، حركة عدسة التركيز، ووحدة التحكم داخل رأس القطع، مما يساعد مصنعي الآلات على تقليل تعقيد النظام وتسريع التركيب.
بفضل هيكله السبائكي المدمج، واجهة ألياف QBH، مجموعة عدسات D30، وحركة التركيز التي تتحكم بها البرمجيات، فإن A230E مناسب لاستبدال رأس القطع، دمج الآلات، ومشاريع التحديث التي تتطلب ثقبًا مستقرًا وتركيز قطع تلقائي.
الأفضل لـ
- آلات قطع الألياف بالليزر للألواح المسطحة حتى 3000 واط.
- مصنعي الآلات وفرق التحديث التي تحتاج إلى رأس قطع بتركيز تلقائي مع مدخل ألياف QBH.
- تطبيقات تتطلب ثقبًا سريعًا، ضبط تركيز تلقائي، وأداء قطع مستقر لفترات طويلة.
- فرق الخدمة تقارن طول التركيز، طول التجميع، دائرة التبريد، واجهة الغاز، والمواد الاستهلاكية.
الميزات الرئيسية
- ضبط تركيز تلقائي مدفوع بمحرك داخلي ووحدة نقل الحركة.
- نطاق حركة عدسة التركيز حوالي 24 مم للثقب والقطع بسماكات مواد مختلفة.
- هيكل سبائكي خفيف ومضغوط، مع وزن رأس القطع لا يتجاوز 3.0 كجم.
- واجهة ألياف QBH لتوافق واسع مع مصادر الليزر الصناعية بالألياف.
- مجموعة عدسات بصرية مركبة D30 لتجميع وتركيز الشعاع.
- مسار بصري وتصميم تبريد مائي محسن لضمان تشغيل مستقر تحت طاقة عالية.
- هيكل عدسة حماية على شكل درج لتسهيل الصيانة والاستبدال.
- مصمم للعمل مع بطاقات CNC من سلسلة MCC وبرمجيات قطع الألياف من سلسلة SC لعمليات القطع التلقائية.
التوافق
هذا المنتج هو التكوين القياسي A230E-Z100-F125. يرجى تأكيد موصل الألياف، التكوين البصري، نظام التحكم، متطلبات تبريد المياه، إعداد غاز القطع، والمواد الاستهلاكية قبل الطلب.
التكوين القياسي: رأس القطع A230E-Z100-F125 مع واجهة ألياف QBH، عدسة تجميع 100 مم، وعدسة تركيز 125 مم.
المواصفات
| معلمة | A230E-Z100-F125 |
|---|---|
| قوة الليزر المطبقة | حتى 3000 واط |
| واجهة الألياف | QBH |
| عدسة التركيز | قطر 30 مم، F=125 مم |
| عدسة التجميع | قطر 30 مم، F=100 مم |
| أقصى فتحة واضحة | 27 مم |
| طول موجة الليزر | 1064 نانومتر |
| وزن رأس القطع | ≤ 3.0 كجم |
| أقصى حجم خارجي | 77 مم |
| فتحة الفوهة | 1 مم إلى 4 مم |
| نطاق تعديل التركيز X-Y | ±1 مم |
| نطاق تعديل التركيز Z | -12 مم إلى +12 مم |
| قطر أنبوب ماء التبريد الخارجي | 6 مم ±0.1 مم |
| أدنى تدفق ماء موصى به | 1.8 لتر/دقيقة، 0.48 جالون/دقيقة |
| ضغط المدخل الموصى به | 170 إلى 520 كيلو باسكال، 30 إلى 60 رطل لكل بوصة مربعة |
| قطر أنبوب غاز القطع الخارجي | 10 مم |
| موصل كهربائي | موصل طيران M16 بخمسة دبابيس |
| مدخل الطاقة | 24 فولت تيار مستمر |
| الاتصال | RS485 A/B |
الحزمة القياسية
- رأس قطع A230E-Z100-F125: 1 مجموعة
- فوهات نحاسية احتياطية: 2 قطع
- عدسة واقية احتياطية: 1 قطعة
التنزيلات
قبل الطلب
- تأكد من أن مصدر الليزر يستخدم موصل ألياف QBH.
- تأكد من أن قوة الليزر المقدرة ضمن 3000 واط وأن تكوين التركيز/التجميع المطلوب يتطابق مع ماكينتك.
- تأكد من أن نظام CNC والبرمجيات يمكنهما دعم التحكم التلقائي في التركيز عبر واجهة الإشارة المطلوبة.
- استخدم غاز قطع نظيف وترشيح مناسب لحماية البصريات.
- يوصى باستخدام ماء التبريد عندما تكون قوة الليزر فوق 500 واط.
الأسئلة الشائعة
هل A230E مناسب لكل ماكينة قطع ليزر الألياف؟
لا. تعتمد الملاءمة النهائية على قوة الليزر، موصل الألياف، واجهة تحكم CNC، هيكل الماكينة، دائرة التبريد، إعداد الغاز، ومتطلبات عملية القطع. يرجى تأكيد التوافق قبل الطلب.
ما هو التكوين البصري القياسي؟
النموذج القياسي هو A230E-Z100-F125، يستخدم عدسة تجميع بقطر 100 مم وعدسة تركيز بقطر 125 مم.
هل يمكنني طلب دليل أو وثيقة فنية؟
موقع التنزيل محجوز لهذا المسودة. إذا لم يكن الدليل أو ورقة البيانات مدرجة في الصفحة، يرجى الاتصال بـ Sky Fire Laser مع طراز المنتج والتطبيق المقصود قبل الطلب.
ما الصيانة التي يحتاجها رأس القطع؟
يجب الحفاظ على نظافة العدسات الواقية وفحصها بانتظام. يوصي الدليل بتنظيف العدسات بانتظام واستبدالها بعناية في بيئة نظيفة باستخدام قفازات خالية من الغبار أو أغطية أصابع.
