هل يمكن أن يصبح جهاز لحام ليزر محمول أداة لحام وقطع خفيفة موجهة بواسطة روبوت؟ في هذا المشروع الذاتي، استخدمنا جهاز لحام ليزر محمول WeldAir كنظام أساسي، وثبتنا رأس اللحام المحمول على روبوت تعاوني، وربطنا إشارات العملية الأساسية حتى يتمكن الروبوت من تكرار مسار معلم.

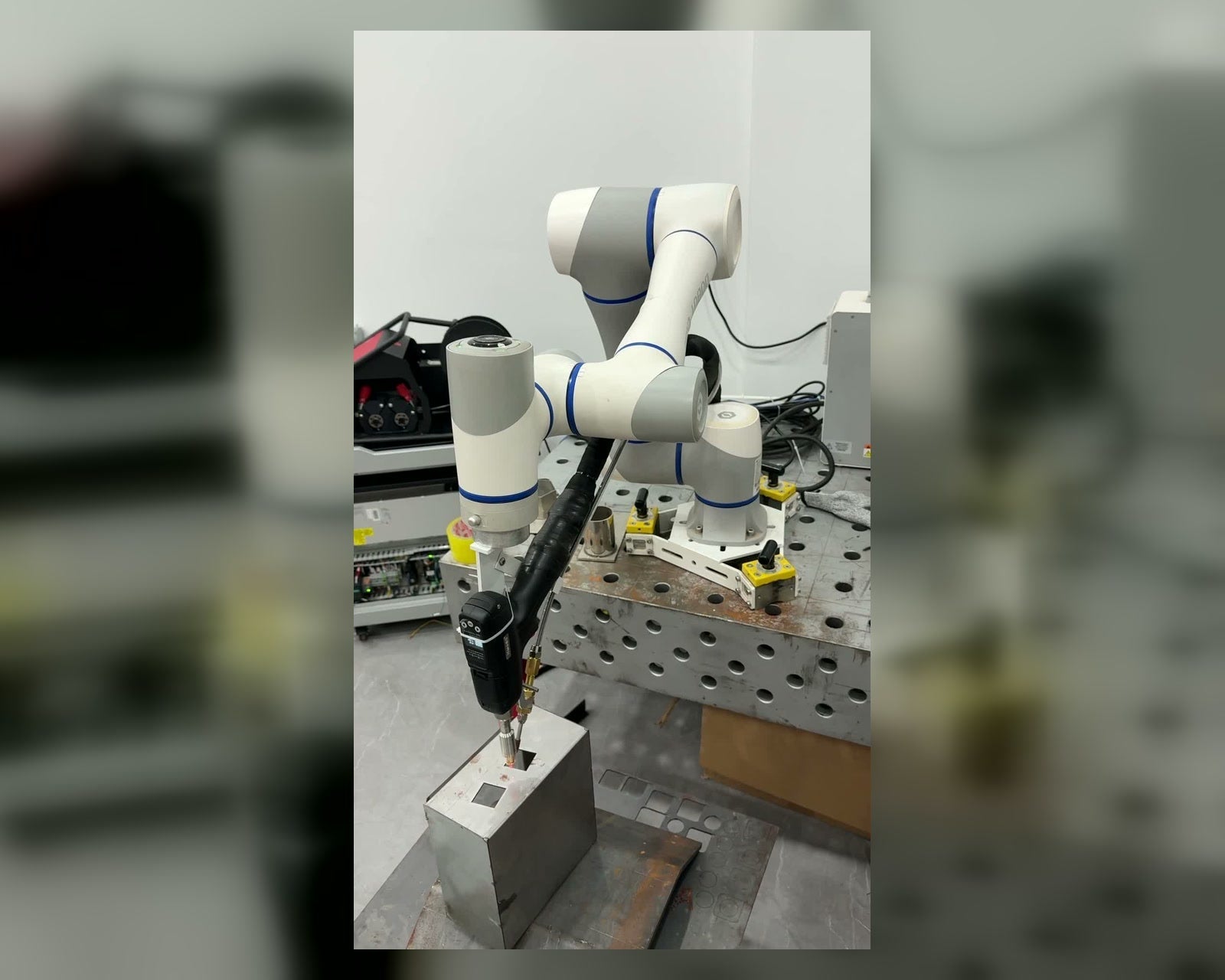

عرض توضيحي: الروبوت التعاوني يوجه رأس الليزر المحمول WeldAir خلال اختبارات قطع ولحام بسيطة.
لماذا تجربة تحويل روبوت تعاوني؟
اللحام بالليزر المحمول مرن، لكن النتيجة النهائية تعتمد بشكل كبير على المشغل. زاوية اللحام، سرعة الحركة، ثبات اليد، الوضعية، والتعب كلها تؤثر على الخرز. بالنسبة للحام المتكرر على منتج واحد، يمكن أن يصبح التشغيل اليدوي مرهقًا، وقد يكون الحفاظ على الاتساق صعبًا على مدى فترات طويلة.
بدأ بروس، المهندس وراء هذا التحويل الذاتي، من تلك المشكلة العملية. إذا كان بإمكان روبوت تعاوني استبدال حركة ذراع المشغل، يصبح العملية أسهل للتكرار. لا يزال نظام الليزر المحمول يوفر الليزر، رأس اللحام، الغاز، وقدرة تغذية السلك، بينما يوفر الروبوت التعاوني الحركة المضبوطة.
الفكرة بسيطة: الاحتفاظ بأجهزة الليزر المحمولة WeldAir المعروفة، ولكن استخدام روبوت تعاوني كمنصة حركة لمسارات لحام قابلة للتكرار واختبارات قطع خفيفة.
تقييم روبوت Dobot CRA كمنصة حركة
بعد اختبار روبوت WeldAir التعاوني، السؤال العملي التالي هو ما إذا كانت منصة روبوت تعاوني موثقة يمكنها دعم عمليات لحام مختلفة عندما يتم تصميم الأداة النهائية، الإشارات، توجيه الكابلات، ونظام الأمان للتطبيق.
روبوت Dobot CRA التعاوني متوفر هنا بثلاث تكوينات: CR5A، CR10A، وCR12A. قدرات الحمولة ونطاق العمل لديهم هي 5 كجم / 900 مم، 10 كجم / 1300 مم، و12 كجم / 1200 مم على التوالي. جميعهم روبوتات ذات ستة محاور وتدعم تعليم بالسحب، برمجة رسومية، وتركيب بأي زاوية.
هذا العرض مخصص لتكوين روبوت Dobot CRA المحدد، وليس محطة لحام قوسية أو لحام بالليزر كاملة. قد تتطلب خلية اللحام العاملة أيضًا مصدر لحام أو ليزر، شعلة أو رأس لحام، حامل تثبيت، مغذي سلك، معدات تبريد وغاز، تجهيزات، إدارة الكابلات، حماية، برنامج معالجة، وتكامل النظام. يجب تأكيد المحتويات النهائية في العرض وقائمة التعبئة.
روبوت تعاوني Dobot CRA ذو ستة محاور مع وحدة تحكم، تعليم بالسحب، برمجة رسومية، وتركيب بأي زاوية.
هذا مفيد لمشروع WeldAir لأن روبوت CRA يمكن تقييمه كمنصة حركة قابلة للتكرار. يمكن لورشة تمتلك بالفعل جهاز لحام ليزر محمول تقييم ما إذا كان أحد نماذج CRA الثلاثة يمتلك الحمولة المطلوبة، والمدى، وحجم العمل، والواجهات اللازمة للحام الموجه بالروبوت أو اختبارات القطع الخفيف. انظر روبوت Dobot CRA التعاوني — CR5A / CR10A / CR12A.
ملاحظة مهمة: هذا لا يعني أن روبوت Dobot CRA يمكنه قبول رأس ليزر WeldAir على الفور. يجب فحص الحمولة ومركز الثقل، وتركيب الطرف النهائي، وتوجيه الكابلات، وإشارات الإدخال/الإخراج، وتسلسل العملية، وسلامة الليزر قبل اعتبار التكوين متوافقًا.
| نموذج Dobot CRA | الحمولة المصنفة | نصف قطر العمل | نقطة بداية الاختيار |
|---|---|---|---|
| CR5A | 5 كجم | 900 مم | ابدأ من هنا عندما يكون الحمل الكامل المحمول أخف ويتناسب التطبيق ضمن نصف القطر الأصغر. |
| CR10A | 10 كجم | 1300 مم | يوفر أطول نصف قطر عمل من بين هذه النماذج الثلاثة، مع حمولة مصنفة 10 كجم. |
| CR12A | 12 كجم | 1200 مم | يوفر أعلى حمولة مصنفة من بين هذه النماذج الثلاثة، مع نصف قطر عمل 1200 مم. |
يجب أن يشمل اختيار النموذج رأس اللحام، الحامل، الكابلات والخراطيم المحمولة على المعصم، الملحقات، قطعة العمل إذا كانت محمولة، مركز الثقل، منحنى الحمولة، وحجم العمل الكامل.
لماذا لا يتم تثبيت الرأس المحمول على وحدة CNC فقط؟
يسأل العديد من المستخدمين عما إذا كان يمكن تثبيت رأس لحام ليزر محمول على طاولة CNC صغيرة أو وحدة حركة XY للقطع. يمكن أن يكون هذا النهج منطقيًا للألواح المسطحة، والملفات البسيطة، والعمل المستوي المتكرر. لكنه ليس دائمًا الأنسب لطريقة عمل مستخدمي الليزر المحمول فعليًا.
في العديد من الورش، يكون متطلب القطع عرضيًا، والمواد ليست سميكة جدًا، والقيمة الحقيقية لا تزال في اللحام المرن. يمكن أن تكون الطاولة الثابتة مفيدة، لكنها تقيد قطعة العمل بحجم الطاولة وغالبًا ما تكون الهندسة مسطحة. يمكن للروبوت التعاوني الوصول حول القطعة، والاقتراب من زوايا مختلفة، والتبديل بشكل أكثر طبيعية بين اللحام وعروض القطع الخفيف.
| الموضوع | CNC صغير أو وحدة XY | تحويل WeldAir + Cobot |
|---|---|---|
| منصة الحركة | رأس الليزر مثبت على طاولة حركة مسطحة. | رأس اللحام WeldAir المحمول مثبت في نهاية روبوت تعاوني. |
| تناسب قطعة العمل | عادةً ما تحتاج القطعة إلى التناسب مع سرير أو منطقة التثبيت. | يمكن للروبوت الاقتراب من قطعة العمل والاقتراب من عدة اتجاهات. |
| إعداد المسار | عادةً ما يكون أقرب إلى برمجة CNC أو ملفات تعريف مسطحة مستوردة. | يمكن استخدام التعليم اليدوي الموجه للنقاط والمسارات البسيطة. |
| أفضل استخدام | القطع المسطح، المتكرر، القائم على الطاولة. | اللحام المتكرر، الوصول ثلاثي الأبعاد، العروض التوضيحية، واختبارات القطع الخفيف. |
| القيود الرئيسية | أقل مرونة للأجزاء غير المنتظمة أو ثلاثية الأبعاد. | ليس بديلاً لقاطع ليزر مخصص عالي السرعة للصفائح المعدنية. |
من التحويل الذاتي إلى منصة روبوت مشتركة
أقوى منطق للشراء لا يقتصر على عملية واحدة. يمكن تقييم روبوت Dobot CRA كمنصة حركة لعدة وظائف ورش، لكن كل عملية تتطلب أداتها النهائية المتوافقة الخاصة، معدات التثبيت، معدات العملية، إشارات التحكم، توجيه الكابلات، سير العمل البرمجي، وتقييم السلامة الخاص بها.
إذا كان العميل يمتلك بالفعل جهاز لحام ليزر محمول باليد، يمكن اعتبار روبوت CRA كنقطة انطلاق لخلايا هندسية. لحام القوس، لحام الليزر، وقطع الليزر الخفيف لها متطلبات معدات وسلامة مختلفة؛ ولا يتم تضمين أي من هذه الحزم العملية مع الروبوت ما لم يُذكر ذلك صراحة في العرض النهائي.
القيمة العملية: قد يوفر روبوت واحد مختار بشكل صحيح منصة حركة مشتركة لتقييم لحام القوس، لحام الليزر، وقطع الليزر الخفيف. تعتمد الملاءمة الفعلية على نموذج CRA المختار، الحمل الكامل، مركز الثقل، نطاق العمل، الواجهات، معدات العملية، التكامل، وتصميم السلامة.
بالنسبة للمشترين الذين لديهم بالفعل جهاز لحام ليزر محمول باليد، يجب أن يبدأ التقييم باختيار بين CR5A وCR10A وCR12A وفقًا للحمل الكامل الذي يتحمله ومدى الوصول المطلوب. يجب بعد ذلك مراجعة حامل التثبيت، مركز ثقل الحمولة، توجيه الكابلات، الإدخال/الإخراج، معدات العملية، ونظام السلامة قبل أي اختبار لحام أو قطع.
| العملية | أين يناسب الأفضل | لماذا هذا مهم على روبوت تعاوني |
|---|---|---|
| لحام القوس | مواد أكثر سمكًا، خرزات لحام أكبر، أجزاء هيكلية، وظائف تحتاج إلى معدن حشو وتحمل فجوات أقوى. | يكرر الروبوت مسار الشعلة بينما يتعامل عملية القوس مع أعمال التصنيع الأثقل. |
| لحام الليزر | صفائح رقيقة، إدخال حرارة منخفض، لحامات أنظف، تشوه أقل، فولاذ مقاوم للصدأ، أعمال الخزائن، تجميعات صغيرة. | يساعد الروبوت التعاوني في الحفاظ على سرعة الحركة والزاوية والموقع بشكل ثابت للحصول على لحامات ليزر قابلة للتكرار. |
| قطع ضوء الليزر | المواد الرقيقة، القطع الصغيرة، التشذيب، أعمال العرض، واختبارات الورش المرنة. | يمكن استخدام نفس مسار الروبوت لاختبارات القطع البسيطة عندما لا يكون من المبرر وجود قاطع ليزر مخصص للصفائح. |
| قاعدة روبوت تعاونية مشتركة | ورش العمل التي تمتلك بالفعل أو تخطط لاستخدام جهاز لحام ليزر محمول باليد، لكنها تحتاج أيضًا إلى لحام قوسي روبوتي للأجزاء السميكة. | القيمة ليست فقط في الأتمتة. إنها لحام القوس للصفائح السميكة، ولحام الليزر للصفائح الرقيقة، وقطع الليزر للصفائح الرقيقة من منصة حركة واحدة. |
| عنصر الحزمة | لماذا هذا مهم قبل إضافة أداة الليزر |
|---|---|
| جسم الروبوت ومداه | تحدد الحمولة، المدى، عزم معصم الروبوت، وقابلية التكرار ما إذا كان يمكن حمل رأس الليزر، الحامل، الكابلات، وأداة التغيير السريع الاختيارية بأمان. |
| مصدر اللحام ومدخلات/مخرجات العملية | يحتاج اللحام بالقوس واللحام بالليزر إلى إشارات بدء مختلفة، توقيت الغاز، تغذية إنذار، وأقفال عملية. يجب مراجعة واجهة التحكم، وليس افتراضها. |
| تخطيط الشعلة، السلك، الغاز، والتبريد | قد لا يكون مسار كابل اللحام بالقوس الحالي مناسبًا لكابل ألياف الليزر، كابل رأس الليزر، أو خط غاز المساعدة. يجب أن تؤكد اختبارات الحركة نصف قطر الانحناء وسحب الكابل. |
| برمجيات التعليم والعملية | يحتاج المشغلون إلى وصفات منفصلة، وقيم TCP، وخطوات تغيير آمنة للحام بالقوس، اللحام بالليزر، والقطع بضوء الليزر. |
| حاوية السلامة | حماية اللحام بالقوس الكهربائي ليست مثل سلامة الليزر. أي ترقية لليزر تحتاج إلى درع، أقفال أمان، معدات حماية شخصية، استخراج الدخان، ومراجعة لزر الإيقاف الطارئ مرة أخرى. |
عملية DIY الأساسية
التحويل نفسه ليس معقدًا من حيث المفهوم. العمل الرئيسي هو التثبيت الميكانيكي، مطابقة الإشارات، تعليم المسار، وضبط العملية.
- تصميم الحامل: إنشاء حامل تثبيت معدني يثبت رأس اللحام بالليزر المحمول WeldAir على شفة نهاية الروبوت التعاوني.
- مطابقة الإشارات: توصيل إشارات العملية الرئيسية بين جهاز اللحام بالليزر المحمول ونظام تحكم الروبوت.
- تعليم المسار: استخدام تعليم اليد التعاوني لبناء مسار قطع أو لحام قابل للتكرار.
- ضبط المعلمات: ضبط ارتفاع التركيز، ضغط الغاز، السرعة، خرج الليزر، وسلوك تغذية السلك حسب الحاجة.
الخطوة 1: بناء حامل تثبيت مستقر
الخطوة الأولى هي تصميم جزء هيكلي معدني يثبت رأس اللحام المحمول WeldAir بإحكام على الروبوت التعاوني. قد يبدو هذا الحامل تفصيلًا صغيرًا، لكنه يؤثر مباشرة على الاستقرار والسلامة وقابلية التكرار.
يجب أن يحافظ الحامل على ثبات الرأس أثناء الحركة، ويترك مساحة كافية لصيانة الفوهة والعدسة، ويتجنب تحميل معصم الروبوت بشكل زائد. كما أن توجيه الكابلات مهم أيضًا. يجب ألا يتم سحب أو ضغط كابل الألياف، كابل التحكم، أنبوب الغاز، ومسار تغذية السلك أثناء حركة الروبوت.
الخطوة 2: توصيل إشارات العملية
بعد تركيب رأس اللحام، يحتاج جهاز اللحام بالليزر المحمول والروبوت إلى التواصل. في هذا المشروع، كانت الإشارات الرئيسية تشمل انبعاث الليزر، التحكم في اللحام، تغذية السلك، وتدفق غاز الحماية أو الغاز المساعد.
الهدف ليس جعل النظام معقدًا بشكل غير ضروري. الهدف هو التزامن. عندما يصل الروبوت إلى نقطة البداية، يجب أن تبدأ العملية بالتسلسل الصحيح. عندما ينهي الروبوت المسار، يجب أن يتوقف الليزر والمخرجات المرتبطة به بشكل موثوق.
بالنسبة لمنصة العمليات المزدوجة، يصبح هذا العمل الإشاري أكثر أهمية. قد يحتاج اللحام بالقوس إلى بدء القوس، الغاز، تغذية السلك، التحكم في التيار أو الجهد، وردود تنبيه اللحام. يحتاج اللحام بالليزر إلى تمكين الليزر، التحكم في الانبعاث، الغاز، تغذية السلك عند الاستخدام، حالة التبريد بالماء أو الهواء، وأقفال أمان الليزر. يجب ألا يعامل الروبوت هاتين الأداتين كجهاز واحد.
الخطوة 3: تعليم مسار القطع أو اللحام
هنا يصبح الروبوت التعاوني مفيدًا لأعمال "افعلها بنفسك". بدلاً من كتابة برنامج روبوت معقد من البداية، يمكن للمشغل تحريك الكوبوت يدويًا، تسجيل النقاط، وإنشاء مسار قابل للتكرار.
لاختبار القطع، يكون التركيز عادةً على المسار، ارتفاع القطع، ضغط الغاز، قوة الليزر، وسرعة حركة الروبوت. لاختبار اللحام، يحتاج المشغل أيضًا إلى مراعاة زاوية الشعلة، موضع الخرز، تغذية السلك، وسرعة اللحام.
الخطوة 4: ضبط التركيز، الغاز، والسرعة
القطع أو اللحام الأول نادرًا ما يكون النتيجة النهائية. العملية تحتاج إلى ضبط. كانت نقاط التعديل الرئيسية لبروس هي موضع التركيز، المسافة بين رأس اللحام والمادة، ضغط الغاز، وسرعة حركة الروبوت.
إذا لم يكن حافة القطع نظيفة، يمكن للفريق تعديل ارتفاع التركيز، قوة الغاز، والسرعة. إذا كانت نتيجة اللحام غير متسقة، يمكن للفريق فحص زاوية الشعلة، دقة المسار، تغذية السلك، ومعلمات الليزر.
حيث يكون هذا الإعداد منطقيًا
يُفهم تحويل WeldAir + الكوبوت هذا بشكل أفضل كمفهوم أتمتة مرن، وليس كبديل لقاطع ليزر مخصص للصفائح المعدنية. إنه مفيد عندما يحتاج العمل إلى التكرار، لكنه لا يبرر بناء منصة قطع CNC كاملة.
- اللحام المتكرر على منتج واحد حيث تؤثر إجهادات اليد اليدوية على الاتساق.
- قطع العمل ثلاثية الأبعاد أو المائلة التي لا تناسب بشكل طبيعي على طاولة مسطحة.
- تجارب الدُفعات الصغيرة، تحقق المدمج، أو عروض الورش.
- اختبارات القطع الخفيفة حيث يكون حجم القطع والسمك محدودين.
- العملاء الذين يرغبون في استكشاف الأتمتة باستخدام جهاز لحام ليزر محمول باليد موجود بالفعل.
- ورش العمل التي تحتاج بالفعل إلى أتمتة اللحام بالقوس، ولكنها ترغب أيضًا في تقييم اللحام بالليزر لأجزاء الصفائح الرقيقة.
ما يجب تأكيده قبل تبديل الأداة
الجزء الجذاب في منصة الكوبوت المشتركة واضح: استخدم اللحام بالقوس حيثما تكون الحرارة والمعدن الحشو والاختراق ضرورية؛ واستخدم اللحام بالليزر حيث تهم السرعة، التشويه المنخفض، وجودة الصفائح الرقيقة. لكن يجب أن تأتي مراجعة الهندسة أولاً.
- حمولة الروبوت وعزم معصم اليد: تشمل الأداة، الحامل، الشعلة أو رأس الليزر، سحب الكابل، أنبوب الغاز، مسار تغذية السلك، وأي معدات تغيير سريع.
- الحافة النهائية ونقطة مركز الأداة: تحقق مما إذا كان يمكن تركيب شعلة القوس ورأس الليزر بشكل متكرر، وما إذا كان يمكن تخزين واستدعاء قيم TCP منفصلة.
- توجيه الكابلات والألياف: كابل ألياف الليزر له حدود نصف قطر الانحناء ويجب ألا يُوجه مثل كابل لحام القوس.
- المدخلات/المخرجات والتحكم في العملية: يجب تعيين بدء القوس، الغاز، تغذية السلك، انبعاث الليزر، تمكين الأمان، وردود التنبيه بوضوح.
- سير العمل البرمجي: يحتاج المشغلون إلى وصفات عملية منفصلة وخطوات تبديل آمنة، وليس مجرد تبديل ميكانيكي.
- الحاوية الأمنية: محطة لحام القوس بالروبوت التعاوني ومحطة لحام الليزر بالروبوت التعاوني لها مخاطر أمان مختلفة. يجب مراجعة الحماية من الليزر، الأقفال الأمنية، معدات الحماية الشخصية، شفط الأبخرة، زر الإيقاف الطارئ، والمعايير المحلية مرة أخرى.
ملاحظات هندسية قبل المحاولة
- تحقق من الحمولة: أكد حمولة الروبوت، عزم معصم الروبوت، وزن الحامل، وزن الرأس، وحمل الكابل قبل تشغيل المسارات.
- احمِ الكابلات: خطط لمسارات الألياف، الغاز، الكهرباء، وتغذية السلك بحيث لا تسبب حركة الروبوت توترًا أو انحناءات حادة.
- استخدم تسلسلًا آمنًا: يجب بدء وإيقاف خرج الليزر، الغاز، تغذية السلك، وحركة الروبوت بتسلسل محكم.
- أعطِ الأولوية للسلامة: استخدم الحماية المناسبة لليزر، الأقفال الأمنية، معدات الحماية الشخصية، شفط الأبخرة، زر الإيقاف الطارئ، وإجراءات السلامة المحلية.
الخاتمة
يُظهر هذا المشروع اليدوي طريقة عملية لتحويل جهاز لحام ليزر محمول WeldAir إلى أداة عملية موجهة بالروبوت. يبدأ التحويل بحامل تثبيت، ثم مطابقة الإشارات، ثم يستخدم تعليم الروبوت التعاوني لتكرار مسارات القطع أو اللحام.
لا يُقصد به استبدال قاطع الليزر CNC المحترف. بدلاً من ذلك، يمنح مستخدمي الليزر المحمول يدويًا مسارًا آخر: الحفاظ على مرونة نظام الليزر المحمول، ولكن السماح لروبوت تعاوني بالتعامل مع الحركة المتكررة.
الخطوة التالية ليست مجرد مقارنة بين اللحام بالليزر واللحام بالقوس. الاتجاه الأكثر إثارة هو منصة روبوت تعاوني مرنة يمكن تقييمها لكليهما: اللحام بالقوس للأعمال الهيكلية السميكة، واللحام بالليزر WeldAir أو القطع الخفيف للألواح الرقيقة، منخفضة التشوه، والدفعات الصغيرة. بالنسبة للعديد من الورش، قد يكون هذا المزيج هو القيمة الحقيقية لأتمتة الروبوتات التعاونية.
لمراجعة مشروع حقيقي، حضّر نوع المادة، السماكة، صور القطعة، جودة اللحام أو القطع المطلوبة، شكل المسار، قيود التثبيت، مدى وصول الروبوت، الحمولة، الحاوية الأمنية المتاحة، ومتطلبات تغيير العملية. هذه التفاصيل تحدد ما إذا كانت وحدة CNC ثابتة، تحويل Dobot CRA، خلية لحام متكاملة، أو آلة مخصصة هي الحل الأفضل.
