กรณีศึกษาบริการภาคสนาม · เกาหลีใต้
ไฟเบอร์ส่งลำแสงเลเซอร์ที่ขัดข้องทำให้ Bystronic ByStar 3015 ไม่สามารถทำงานได้ตามปกติ ทีมภาคสนามของ Sky Fire เปลี่ยนแหล่งกำเนิดเลเซอร์ MAX Photonics เดิมเป็นชุด Raycus ขนาด 12kW ดำเนินการทดสอบเดินระบบ และยืนยันการซ่อมแซมด้วยการทดสอบตัดแผ่นโลหะ ณ สถานที่ติดตั้ง ทั้งหมดเสร็จสิ้นภายในหนึ่งวัน

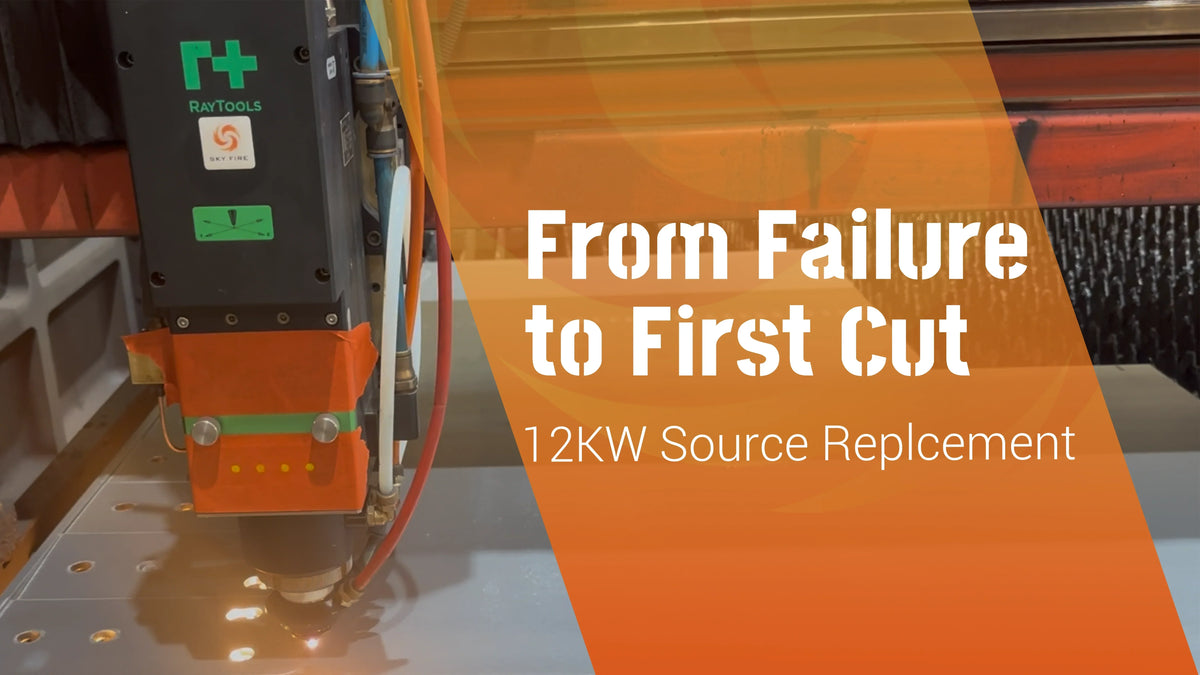

ชมการเปลี่ยนแหล่งกำเนิดเลเซอร์และการทดสอบตัดหน้างานภายในหนึ่งวัน
ภาพรวมโครงการ
- สถานที่ตั้งของลูกค้า: เกาหลีใต้
- เครื่องจักร: Bystronic ByStar 3015
- แหล่งกำเนิดเลเซอร์เดิม: Maxphotonics
- ความขัดข้อง: ไฟเบอร์ส่งลำแสงเลเซอร์ไหม้
- อุปกรณ์ทดแทน: แหล่งกำเนิดเลเซอร์ไฟเบอร์ Raycus ขนาด 12kW
- กำหนดการหน้างาน: หนึ่งวัน
- ขอบเขตงานภาคสนาม: เปลี่ยนแหล่งกำเนิด ตรวจสอบระบบ และทดสอบเดินระบบ
- การตรวจสอบยืนยัน: ทดสอบตัดแผ่นโลหะเสร็จสิ้น ณ สถานที่ติดตั้ง
ความขัดข้อง: ไฟเบอร์ส่งลำแสงเลเซอร์ไหม้
Bystronic ByStar 3015 ของลูกค้าใช้แหล่งกำเนิดเลเซอร์ MAX Photonics แหล่งกำเนิดเกิดขัดข้องร้ายแรงเมื่อไฟเบอร์ส่งลำแสงเลเซอร์ไหม้ ทำให้เส้นทางลำแสงระหว่างแหล่งกำเนิดกับหัวตัดหยุดชะงัก และไม่สามารถตัดตามปกติได้
แหล่งกำเนิดขัดข้องไม่ได้หมายความโดยอัตโนมัติว่าจะต้องเปลี่ยนเครื่องตัดเลเซอร์ทั้งเครื่อง โครงสร้างเครื่องจักร แพลตฟอร์มการขับเคลื่อน ระบบ CNC โต๊ะตัด และชุดประกอบหลักอื่นๆ อาจยังใช้งานได้ ในกรณีนี้ แนวทางที่เหมาะสมกว่าคือเก็บแพลตฟอร์ม ByStar 3015 เดิมไว้และเปลี่ยนเฉพาะแหล่งกำเนิดที่ขัดข้อง
เป้าหมายของงานบริการ: กู้คืนการทำงานของเครื่องจักรเดิมด้วยการเปลี่ยนแหล่งกำเนิดเลเซอร์ที่ขัดข้อง ตรวจสอบความเข้ากันได้ของระบบ และทดสอบการตัดจริงก่อนส่งมอบงาน
สิ่งที่เราเปลี่ยน - และสิ่งที่เราเก็บไว้
งานมุ่งเน้นไปที่แหล่งกำเนิดเลเซอร์ที่ขัดข้อง Sky Fire ติดตั้งชุด Raycus ขนาด 12kW โดยยังคงใช้แพลตฟอร์มเครื่องจักร Bystronic เดิมและส่วนประกอบระบบตัดที่ใช้งานร่วมกันได้
| ถอดออกหรือเปลี่ยนแล้ว | ติดตั้งหรือตรวจสอบแล้ว | เก็บไว้ใช้งาน |
|---|---|---|
| แหล่งกำเนิดเลเซอร์ MAX Photonics ที่ขัดข้องและไฟเบอร์ส่งลำแสงที่เสียหาย | แหล่งกำเนิดเลเซอร์ไฟเบอร์ Raycus ขนาด 12kW และการเชื่อมต่อสายส่งลำแสง | แพลตฟอร์มเครื่องจักร Bystronic ByStar 3015 |
| การกำหนดค่าฝั่งแหล่งกำเนิดที่ได้รับผลกระทบจากการเปลี่ยนทดแทน | การเชื่อมต่อด้านไฟฟ้า ระบบระบายความร้อน ระบบควบคุม ระบบแจ้งเตือน และระบบความปลอดภัย | ระบบขับเคลื่อน โต๊ะตัด และโครงสร้างเครื่องจักรเดิม |
| การตั้งค่าที่ไม่เกี่ยวข้องกับแหล่งกำเนิดที่ขัดข้องอีกต่อไปตามความจำเป็น | การตั้งค่าทดสอบเดินระบบสำหรับแหล่งกำเนิดใหม่ | ส่วนประกอบระบบตัดเดิมที่ยังคงใช้งานร่วมกันได้ |
การเปลี่ยนแหล่งกำเนิดเลเซอร์มีมากกว่าการยกเครื่องหนึ่งออกแล้วนำอีกเครื่องเข้ามา แหล่งกำเนิดทดแทนต้องทำงานร่วมกับแหล่งจ่ายไฟ ระบบทำความเย็น คำสั่งควบคุม สัญญาณเตือน โซ่นิรภัย ไฟเบอร์ส่งลำแสง และระบบตัดที่ติดตั้งอยู่ได้อย่างถูกต้อง
การเปลี่ยนและทดสอบเดินระบบหน้างานภายในหนึ่งวัน
วิศวกรของ Sky Fire เดินทางไปยังโรงงานของลูกค้าในเกาหลีใต้เพื่อดำเนินงานหน้างาน กระบวนการเปลี่ยนและทดสอบเดินระบบทั้งหมดเสร็จสิ้นภายในหนึ่งวัน
ขั้นตอนที่ 1: ถอดแหล่งกำเนิดที่เสียหาย
หลังจากจัดอุปกรณ์ให้อยู่ในสภาพปลอดภัยสำหรับการบริการแล้ว ทีมงานได้ถอดการเชื่อมต่อและนำแหล่งกำเนิด MAX Photonics ที่เสียหายจากไฟเบอร์ส่งลำแสงไหม้ออก
ขั้นตอนที่ 2: ติดตั้งและผสานรวมแหล่งกำเนิด Raycus ขนาด 12kW
ติดตั้งแหล่งกำเนิดทดแทนและเชื่อมต่อกับระบบเดิมของเครื่องจักร วิศวกรตรวจสอบอินเทอร์เฟซด้านกำลังไฟ การทำความเย็น การควบคุม สัญญาณเตือน ความปลอดภัย และการส่งลำแสงที่เกี่ยวข้องซึ่งจำเป็นต่อการทำงาน
ขั้นตอนที่ 3: ทดสอบเดินระบบเครื่องจักร
ก่อนตัด ทีมงานตรวจสอบเอาต์พุตเลเซอร์และสภาพการทำงานของระบบตัด การทดสอบเดินระบบดำเนินการบนเครื่องจักรจริงของลูกค้า แทนที่จะพิจารณาแหล่งกำเนิดเป็นเพียงส่วนประกอบแยกเดี่ยว
การทดสอบตัดหลังเปลี่ยนแหล่งกำเนิด
หลังจากติดตั้งและตรวจสอบระบบแล้ว ทีมงานได้ดำเนินการทดสอบตัดแผ่นโลหะหน้างาน ภาพแสดง ByStar 3015 กำลังตัดรูวงกลม ช่องเปิดทรงยาว แนวเส้นตรง และรูปทรงไม่สม่ำเสมอ
การทดสอบนี้เปิดโอกาสให้ทีมงานและลูกค้าตรวจสอบ:
- เอาต์พุตเลเซอร์คงที่ระหว่างการตัด
- การเจาะเริ่มต้นและการเปลี่ยนผ่านตามแนวเส้นเป็นปกติ
- การเคลื่อนที่ที่ประสานกันระหว่างเครื่องจักรและหัวตัด
- การตัดต่อเนื่องผ่านฟีเจอร์ที่ตั้งโปรแกรมไว้แตกต่างกัน และ
- การทำงานของแหล่งกำเนิดทดแทนภายใต้ภาระการตัดจริง
ผลลัพธ์จากการบริการภาคสนาม: ติดตั้งแหล่งกำเนิดทดแทนและผสานรวมสำเร็จ เครื่องจักรผ่านการทดสอบตัดหน้างาน และกู้คืนการทำงานตัดได้ภายในระยะเวลาบริการหนึ่งวัน
เหตุใดจึงเปลี่ยนเฉพาะแหล่งกำเนิดแทนการเปลี่ยนทั้งเครื่อง?
เมื่อโครงเครื่อง ระบบแกน โต๊ะ CNC และชุดประกอบหลักอื่นๆ ยังคงอยู่ในสภาพเหมาะสม การเปลี่ยนแหล่งกำเนิดเลเซอร์ที่เสียหายสามารถรักษาการลงทุนในเครื่องจักรเดิมและการตั้งค่าการผลิตของลูกค้าไว้ได้เป็นส่วนใหญ่
อย่างไรก็ตาม การตัดสินใจต้องอ้างอิงจากเครื่องจักรเฉพาะรุ่นนั้น ก่อนแนะนำให้เปลี่ยนแหล่งกำเนิด การประเมินทางวิศวกรรมควรพิจารณา:
- สภาพทางกลของแพลตฟอร์มเครื่องจักรเดิม
- ความเข้ากันได้ของแหล่งกำเนิดกับ CNC ระบบควบคุม และวงจรนิรภัย
- ความสามารถในการทำความเย็นและข้อกำหนดด้านไฟฟ้า
- ความเข้ากันได้ของไฟเบอร์ส่งลำแสงและหัวตัดที่กำลังที่เลือก และ
- วัสดุของลูกค้า ช่วงความหนา และข้อกำหนดด้านการผลิต
สำหรับโครงการในเกาหลีใต้ครั้งนี้ สามารถคงแพลตฟอร์ม ByStar 3015 เดิมไว้และนำกลับมาใช้งานตัดได้อีกครั้งหลังจากเปลี่ยนแหล่งกำเนิดขนาด 12kW และเดินระบบ
ข้อสรุปทางวิศวกรรม
กรณีนี้แสดงแนวทางการซ่อมแซมที่ใช้งานได้จริงสำหรับเครื่องตัดเลเซอร์ไฟเบอร์กำลังสูงที่ได้รับผลกระทบจากความขัดข้องของแหล่งกำเนิดหรือเส้นใยนำส่ง ทีมงานภาคสนามเปลี่ยนแหล่งกำเนิด MAX Photonics ที่ขัดข้องด้วยเครื่อง Raycus ขนาด 12kW และตรวจสอบยืนยันระบบทั้งหมดบนเครื่องจักรของลูกค้า
กรณีนี้ยืนยันอะไร
- ความขัดข้องของแหล่งกำเนิดเลเซอร์ไม่จำเป็นต้องนำไปสู่การเปลี่ยนเครื่องจักรทั้งเครื่องเสมอไป
- การตรวจสอบความเข้ากันได้และการเดินระบบเป็นขั้นตอนสำคัญของการเปลี่ยนแหล่งกำเนิดเลเซอร์
- การทดสอบตัดจริงให้การตรวจสอบยืนยันที่ชัดเจนกว่าการยืนยันเพียงว่ามีการปล่อยเลเซอร์
- สำหรับโครงการนี้ การเปลี่ยน การเดินระบบ และการตรวจสอบยืนยันการตัดเสร็จสิ้นภายในหนึ่งวัน
คำถามที่พบบ่อย
เกิดความขัดข้องอะไรกับ Bystronic ByStar 3015?
เส้นใยนำส่งเลเซอร์ที่เชื่อมต่อกับแหล่งกำเนิด MAX Photonics เดิมเกิดการไหม้ ทำให้เครื่องไม่สามารถตัดได้ตามปกติ
ติดตั้งแหล่งกำเนิดเลเซอร์รุ่นใด?
ติดตั้งแหล่งกำเนิดเลเซอร์ไฟเบอร์ Raycus ขนาด 12kW แล้ว ไม่ได้ยืนยันหมายเลขรุ่น Raycus ที่แน่นอนในบันทึกโครงการที่ได้รับ ดังนั้นจึงไม่ระบุไว้ในบทความนี้
มีการเปลี่ยนหัวตัดในครั้งนี้หรือไม่?
ขอบเขตบริการที่ยืนยันแล้วคือการเปลี่ยนแหล่งกำเนิดเลเซอร์ วิดีโอแสดงหัวตัด RayTools แต่ข้อมูลโครงการที่ได้รับไม่ยืนยันว่ามีการเปลี่ยนหัวตัดในครั้งนี้
การเปลี่ยนใช้เวลานานเท่าใด?
การเปลี่ยนแหล่งกำเนิดเลเซอร์ การเดินระบบ และการตรวจสอบยืนยันการตัดหน้างานเสร็จสิ้นภายในหนึ่งวัน
ตรวจสอบยืนยันการซ่อมแซมอย่างไร?
เครื่องจักรผ่านการทดสอบตัดแผ่นโลหะหน้างาน ซึ่งรวมถึงรูวงกลม ช่องเปิดทรงยาว เส้นขอบตรง และรูปทรงไม่สม่ำเสมอ
ต้องการความช่วยเหลือในการเปลี่ยนแหล่งกำเนิดเลเซอร์ Bystronic ใช่ไหม?
ส่งรุ่นเครื่องจักร ยี่ห้อและกำลังของแหล่งกำเนิดเลเซอร์ปัจจุบัน ข้อมูลการแจ้งเตือน รายละเอียดความขัดข้อง และรูปถ่ายการติดตั้งเดิมมาให้เรา ทีมงานของเราสามารถตรวจสอบเครื่องจักรและแนะนำขั้นตอนการให้บริการถัดไปได้
