Преоборудване на лазерен нож Bystronic CO2 в лазерен нож с влакна: Казус от Bystar 4020

3.2 Лазерният нож с влакна има по-ниска цена

Таблица 3 Енергийна консумация на CO2 спрямо лазерни ножове за рязане

Тази таблица ясно демонстрира значителната разлика в консумацията на енергия на час между CO2 и машини за лазерно рязане с влакна при различна изходна мощност. Нещо повече, струва си да се отбележи, че лазерните резачки с влакна засенчват лазерните резачки с CO2 в две ключови области.

• Няма нужда от лазерно генериране на газ с влакнести лазери, което спестява близо 2000 USD годишно.
• Влакнестите лазери могат да използват въздушно рязане, спестявайки близо 2000 USD разходи за азот годишно.

3.3 Познаване на оператора

Преоборудването е правилният начин, ако искате да запазите своите умения и комфорт с машината. Това значително намалява кривата на обучение и времето за престой, което може да дойде с привикването към ново оборудване. Като продължите да работите с машината с непроменени компоненти, можете да използвате съществуващите умения и опит, за да преминете гладко към актуализирана технология. Не губете повече време и проверете таблицата по-долу, за да видите кои компоненти трябва да бъдат сменени.

Таблица 4 Компоненти, запазени и модернизирани при модернизиране на машина за лазерно рязане

3.4 Удължен живот

Преоборудването не е просто опция, то е единственият жизнеспособен избор за надграждане на съществуваща машина за лазерно рязане с най-новата технология и значително увеличаване на нейния експлоатационен живот.

В случая на машината за рязане Bystronic ByStar 4020 CO2, произведена през 2008 г., тя работи повече от 16 години и нейният лазер е остарял, което води до забележим спад в производителността на рязане. Подмяната на машината би изисквала значителна инвестиция, подобна на значителните разходи за подмяна на остарелия лазер с нов. Следователно преоборудването е най-разумният и категоричен избор в тази ситуация.

След преоборудването проведохме тестове на модернизирания лазерен нож за влакна с мощност 3000 W, оборудван с лазерен източник Raycus, и постигнахме впечатляващи резултати. За да прегледате подробните резултати от теста, моля, продължете с изтеглянето на параметрите на рязане на 3000w подобрен лазерен нож за влакна .

4 Как да преоборудвам от CO2 лазер към оптичен лазер?

За да преоборудвате лазерен нож с CO2 към лазерен нож с влакна, от съществено значение е да надстроите определени компоненти, като същевременно запазите други непроменени. Структурата на машината и задвижващата система трябва да останат непокътнати, за да се запази основната рамка и оперативната механика на машината. Въпреки това, трябва да се направят значителни промени, включително преоборудване с фибролазерен генератор , подмяна на водния охладител , инсталиране на фибролазерна глава и внедряване на специална система за управление. Тези промени са ключови за подобряване на производителността на машината и адаптирането й към разширените възможности на фибролазерната технология. Нека разгледаме процеса на преоборудване стъпка по стъпка, за да гарантираме успешен преход.

4.1 Разглобяване и подготовка

• Премахване на съществуващи компоненти:
  1. Отстранете всички водопроводни тръби и кабели от лазерния източник.
  2. След това преместете лазерния източник на друго място.
  3. Отстранете капака за прах и режещата глава.
  4. Отстранете всички въздушни и водни тръби на режещата глава.

4.2 Структурни модификации

• Подгответе се за нови инсталации: 5. Начертайте линия и изрежете, като внимавате да не повлияете на монтажната позиция на десния цилиндър.
  6. Монтирайте свързващата плоча на веригата на резервоара.
  7. Запазете само водопроводни и газови тръби, като премахнете всички останали тръби.

4.3 Електрически и контролни настройки

• Модификации на системата за управление: 8. Отворете дясната контролна кутия, за да намерите кабела на сензора, като обърнете внимание на връзките.
  9. Монтирайте веригата на резервоара с оста X и Y, като регулирате дължината, ако е необходимо.
  10. Използвайте оригиналната сензорна платка на машината в новата контролна кутия.

4.4 Инсталиране на нови компоненти

• Инсталиране на лазерна глава и охладител: 11. Разграничете входа и изхода на водопроводната тръба към лазерната глава.
  12. Поставете охладителя и лазерния източник.
  13. Поставете оптичното влакно и кабела за управление на лазерната глава.
  14. Поставете влакното в режещата глава хоризонтално и монтирайте режещата глава, водопроводните тръби, газовите тръби и кабелите.

4.5 Окончателно сглобяване и свързване

• Повторно сглобяване и свързване на системата: 15. Инсталирайте контролната кутия и свържете всички кабели.
  16. Уверете се, че в контролния шкаф е свързано само захранване от 24 V.
  17. Свържете кабелите DB09 в контролната кутия към контролната кутия на машината.

4.6 Модифициране на системата и настройка на захранването

• Окончателна настройка и свързване на захранването: 18. Регулирайте връзките на CNC системата и късите специфични щифтове, както е необходимо.
  19. Променете щепселните връзки на STL-XW1A и окъсете посочените щифтове.
  20. Свържете охладителя и захранването на лазерния източник.
  21. Свържете всички водопроводни тръби между охладителя и лазерния източник.

4.7 Тестване и работа

• Тестване на машина: 22. Уверете се, че всички измерени напрежения са нормални, преди да започнете теста на машината.
  23. Задайте съответно параметрите на машината.
  24. Включете лазерния източник и настройте лазерния ключ в режим REM, след което натиснете ЧЕРВЕНИЯ бутон.

• Моля, имайте предвид, че процесът на преоборудване не може да бъде напълно разбран само чрез гореспоменатите стъпки. Свържете се незабавно с нас, за да получите подробно PDF ръководство, допълнено с графични и текстови обяснения, за да получите пълно разбиране на процеса.

5 Витрина на модернизирания лазерен нож

5.1 Верига за резервоар (Drag Chain):

• Заменихме съществуващите вериги за плъзгане с нови, които сега включват тръбопроводи от оптични влакна. Тази актуализация позволява по-ефективно и защитено маршрутизиране на оптичните кабели по осите X и Y, осигурявайки сигурно и организирано управление на кабелите.

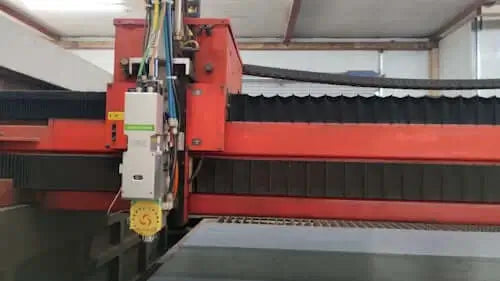

5.2 Глава за лазерно рязане с влакна:

• Модернизацията включва инсталиране на специализирана фибро лазерна режеща глава. Тази нова режеща глава е специално проектирана за операции с фибролазер, като осигурява подобрена прецизност, скорост и адаптивност при рязане на различни материали.

5.3 Оптичен лазерен генератор:

• Преходът от тромав CO2 лазерен източник към малък и ефективен фибролазерен генератор е подобрение, променящо играта. Този превключвател не само значително намалява изискванията за пространство на машината, но също така подобрява нейната консумация на енергия, ефективност и способности за рязане.

5.4 Воден охладител:

• Нов воден охладител е добавен, за да отговори на изискванията за охлаждане на модернизираната фибролазерна система. Това гарантира, че лазерът работи в оптималния температурен диапазон, поддържайки стабилност на работата и удължавайки живота на лазерния източник.

5.5 Контролен модул AICS:

• Процесът на преоборудване включва абсолютно интегрирането на нашия новоразработен модул за усъвършенствана интелигентна система за управление (AICS). Този контролен модул е ​​специално проектиран да управлява изхода на фибролазера и настройката на фокуса на режещата глава с абсолютна прецизност, осигурявайки изключително усъвършенстван и удобен за потребителя интерфейс за операторите.

5.7 Казус от практиката

Вижте още казуси

• Казус 1: Преоборудване на Bystar 3015 в Южна Корея

  1. Успешно преоборудване на лазерен нож Bystar 3015 CO2 в 6kW лазерен нож с влакна.
  2. Модернизацията доведе до значителни икономии на разходи, удължи живота на машината и намали въздействието върху околната среда.
  3. Проектът е завършен в сътрудничество с водеща корейска производствена компания.

• Казус 2: Трансформация на Bysprint Fiber 6520

  1. Трансформира Bysprint Fiber 6520 в мощен лазерен нож с мощност 12kW.
  2. Надстройката включваше нова лазерна режеща глава, драматично подобряваща ефективността и прецизността на рязане.
  3. Трансформацията беше сравнима с ъпгрейд на "Трансформърс", осигурявайки превъзходна производителност.

6 Разни материали, необходими в процеса на преоборудване

Подменихме не само основните компоненти, но и значителен брой по-малки и сложни части.

Прецизни хардуерни подобрения

• Винтове и фитинги:
  • Брой и тип винтове, избрани за оптимално сглобяване и издръжливост.
  • Персонализирани фитинги, предназначени да подобрят структурната цялост.

Модификации на режещата глава

• Регулиране на монтажната отливка:
  • Специални отвори, пробити в монтажната отливка на режещата глава за прецизен монтаж.
  • Модификации, пригодени да осигурят безпроблемна интеграция с новата фибро лазерна система.

Разширяване на веригата с плъзгане

• Сегментиране и интегриране:
  • Точен брой сегменти на веригата за плъзгане, изчислени за приспособяване към новото оформление.
  • Осигурява организирано и защитено прокарване на оптични тръбопроводи и кабели.

Направените прецизни модификации, макар да изглеждат незначителни, са от изключително значение за оптималното функциониране и надеждността на машината. Тези корекции показват холистична методология за модернизиране на всеки аспект на лазерния нож, подчертавайки експертните и щателни усилия, изразходвани в процеса на преоборудване.

7.  Следпродажбено обслужване: Основни предимства, които ни отличават

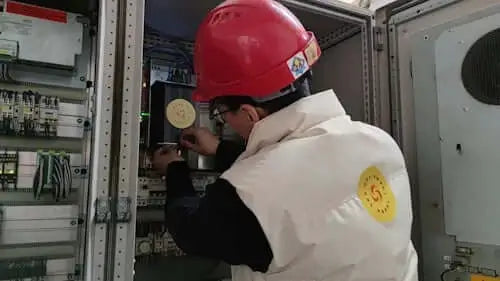

7.1 Разработка и инсталиране на усъвършенстван контролен софтуер: Ние притежаваме опит да разработим и инсталираме авангарден контролен софтуер, илюстриран от нашият патентован модул Advanced Intelligent Control System (AICS). Тази иновация позволява прецизен контрол върху светлинното излъчване на фибролазера и настройката на фокуса на режещата глава.

7.2 Глобално следпродажбено присъствие: Ние се гордеем с нашата изключителна следпродажбена поддръжка, която обхваща целия свят. С точките за обслужване, стратегически разположени на ключови международни места, включително Мексико, Малайзия, Индонезия, Южна Корея и Южна Африка, ние гарантираме бързо и ефективно разрешаване на всички проблеми след продажбата. Бъдете сигурни, ние се ангажираме да предоставим първокласна следпродажбена поддръжка, която отговаря и надхвърля вашите очаквания.

7.3 Опис на предназначени части: Ние се гордеем с поддържането на изчерпателен инвентар на части, както се вижда от придружаващото изображение, за да гарантираме, че всички необходими компоненти са винаги лесно достъпни. Ние разбираме загрижеността относно поддръжката след модернизация, поради което закупихме стратегически машини за рязане Bystronic за техните ценни части. Това ни позволява да осигурим навременна подмяна на всички повредени компоненти, така че можете да се доверите, че вашето оборудване винаги ще бъде готово и работещо, когато имате нужда от него.

8. Въпроси и отговори относно преоборудването на лазерен нож

1. Колко струва преоборудването?

   • Цената за преоборудване зависи от вашия оригинален модел машина (Bystar, Bysprint, Byspeed) и желаната от вас конфигурация (опции за лазерен източник като Raycus, BWT, MAX, с мощности от 3000w, 6000w или 12000w). Нашите цени са конкурентни и ние ви гарантираме най-добрата стойност за вашата инвестиция.

2. Колко време отнема преоборудването на машина?

   • Процесът на преоборудване обикновено отнема 5-7 дни от пристигането на нашия технически персонал до завършването му. Ние работим ефективно, за да сведем до минимум времето за престой и да гарантираме, че вашата машина е готова и работи възможно най-скоро.

3. Можете ли да модернизирате машината XXX?

   • Можем да модернизираме повечето модели машини, но за да проверим дали можем да модернизираме вашия конкретен модел машина, моля, изтеглете и попълнете "Формуляр за събиране на информация за преоборудване." Ние ще оценим вашата машина и ще ви предоставим персонализирано решение, което отговаря на вашите нужди.

4. Предоставяте ли ръководство за инсталиране и обучение? Можете ли да се справите с обучението за инсталиране? Мога ли да го инсталирам сам?

   • Да, ние предоставяме ръководство за инсталиране и предлагаме услуги за обучение за инсталиране на място на цена от 500 USD/ден. Препоръчваме обаче да следвате ръководството за инсталиране за самостоятелно инсталиране, но също така предоставяме безплатни онлайн указания за инсталиране, за да ви помогнем. Ние даваме приоритет на безопасността и качеството във всички наши инсталационни процедури.

5. Предлагате ли други марки лазери?

   • Да, предлагаме различни марки лазери като BWT, Raycus и Max. Ако имате нужда от различна марка, уведомете ни и ние ще направим всичко възможно, за да отговорим на вашите изисквания.

6. Предлагате ли гаранция?

   • Разбира се, ние предоставяме цялостна 2-годишна гаранция за всички основни материали, включени в преоборудването (с изключение на консумативи и елементи за износване като лещи на режещи глави, медни дюзи и капаци за прах). Ние гарантираме качеството на нашата работа и дълготрайността на нашите материали за дооборудване.
