Raytools XC4000 T2 Controller zum Laser-Rohrschneiden

Produktbeschreibung

Der Raytools XC4000 T2, auch bekannt als AX4000, ist eine professionelle 2-Spannfutter-Rohrschneidelösung, die über EtherCAT mit X/Y/Z/U-Achsen-Servosystemen kompatibel ist.

Die Raytools XC4000 T2 Controller ist eine vielseitige Lösung für Laser Rohrschneiden, Unterstützung von Doppelspannfutterkonfigurationen. Diese fortschrittliche Steuerung wurde für eine Vielzahl von Anforderungen beim Rohrschneiden entwickelt und bietet in der Standardversion Kompatibilität mit Rundrohren, Vierkantrohren und elliptischen Rohren.

Schneidfähigkeiten: Der XC4000 T2 ist mit umfassenden Schneidfähigkeiten sowohl für gewöhnliche als auch speziell geformte Rohre ausgestattet, darunter runde, quadratische, rechteckige, elliptische, Winkeleisen-, U-Profil- und L-förmige Rohre. Die integrierte Nesting-Software gewährleistet eine präzise und effiziente Leistung bei allen Rohrformen, ohne dass zusätzliche Dongles erforderlich sind.

Entdecken Sie unsere Laser-Rohrschneidlösungen mit RayTools in Aktion. Dieses Video zeigt Ihnen, wie unsere fortschrittliche Technologie die Präzision und Effizienz bei der Rohrfertigung steigert.

Was ist in der Box :

• EPC-2000

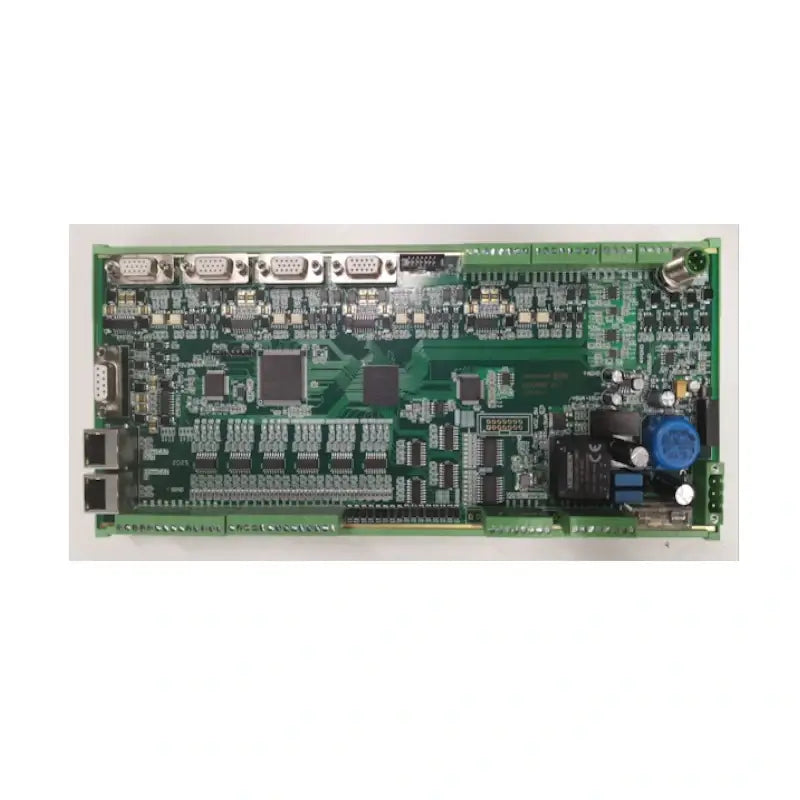

• EDS2000 E/A-Modul
• Drahtlose Handheld-Box
• TTA
• EDS2010 I/O-Modul (optional)
• Kontrollkabel
• Ethernet Kabel
• Sensorkabel
• Nesting-Software-Dongle (optional)

Perfektes DUO im Bundle:

XC4000 T2 und BT220-3D (2000 W) sind eine ideale Kombination für Anfänger, die ihren eigenen Rohrlaserschneider bauen möchten. Mit einem Paketpreis von 144 USD, der niedriger ist als beim Einzelkauf der einzelnen Komponenten, ist dies eine budgetfreundliche Option für den Einstieg.

Versand- und Rückgabebedingungen

• Versand: Bestellungen werden in der Regel innerhalb von 3–4 Werktagen versendet. Die Lieferzeiten können je nach Standort variieren.
• Rückgaben: 30-tägiges Rückgaberecht für Artikel in neuem, unbenutztem Zustand. Wenden Sie sich für Rücksendungen an den Kundendienst. Es kann eine Wiedereinlagerungsgebühr anfallen.

Hauptmerkmale:

Präzisionszentrumssuche: Die Versatzkompensation in Echtzeit sorgt für eine genaue Rohrzentrierung und erleichtert so eine verbesserte Spann- und Einstechgenauigkeit.

Vielseitige Schneidfähigkeit: Geeignet für L-, U-, H-Profile sowie runde und rechteckige Rohre. Die individuelle Eckenbearbeitung erhöht die Eckenschnittqualität.

Umfassende Hilfsunterstützung: Unterstützt Hilfsachsen und Zylinder wie Stütz- und Staubentfernungssysteme und ermöglicht so eine automatische Materialhandhabung und eine verbesserte Betriebseffizienz.

Flexible Verarbeitungsoptionen: Kompatibel mit manueller G-Code-Änderung für maßgeschneiderte Verarbeitungsanforderungen. Unterstützt den Import von Grafik- und NC-Dateien im SJ- oder STEP-Format und ermöglicht so sortierte oder gerichtete Schnitte.

Erweiterte Automatisierung: Verfügt über automatische Zuführfunktionen für kontinuierlichen Betrieb und nahtlose Integration mit CAM-Software von Drittanbietern.

Hochgeschwindigkeitskommunikation: Nutzt das EtherCAT-Protokoll mit einem Echtzeit-Aktualisierungszyklus von 1 ms und gewährleistet so eine präzise Steuerung und Reaktionsfähigkeit.

Außergewöhnliche Genauigkeit und Geschwindigkeit: Bietet eine Pfadgenauigkeit von 0,005 mm, eine Positionierungsgenauigkeit von 0,001 mm und eine wiederholte Positionierungsgenauigkeit von 0,002 mm. Erreicht eine maximale Beschleunigung von 2 G, eine Schnittgeschwindigkeit von bis zu 40 mm/min und eine schnelle Trockenbewegung von bis zu 100 m/min.

Sicherheit und Überwachung: Beinhaltet Überlastschutz und Echtzeitüberwachung des Achsmoments mit automatischer Aktivierung des Servoalarms zur Gewährleistung der Betriebssicherheit.

Benutzerfreundliche Funktionen: Protokolliert Alarminformationen als Referenz für den Bediener und verfügt über eine Lichtbogenerkennung im geschlossenen Regelkreis und eine Drehmomentüberwachung für eine effiziente Inbetriebnahme und Wartung.

Optionale Add-ons:

· EDS—2010 V1.3 Erweiterungs-IO-Karte: Die Erweiterungs-IO-Karte 2010 integriert 16 digitale Eingangsanschlüsse und 16 digitale Ausgangsanschlüsse. Es verfügt außerdem über stärkere Anti-Interferenz-Fähigkeiten und gewährleistet so eine hohe Kommunikationsstabilität.

Download für Benutzerhandbuch:

Benutzerhandbuch – Rohrschneidesystem XC4000T

Systemkomponenten:

• HMI-PC (Master): EPC-1010 (Windows)

  • Analogeingang: 4 Kanäle

• Engine PC (Slave): EPC-2000 (Linux)

  • Analogausgang: 4 Kanäle

• E/A-Modul: EDS2000

  • PWM: 2x24V/2x5V

• Erweitertes I/O-Modul: EDS2010

  • Allgemeine Achsenschnittstelle (Pul/Dir): 4 (X/Y/Y1/Z)
  • Digitaleingang: 40 Kanäle
  • OC-Ausgang (24 V): 16 Kanäle
  • F-Achsen-Schnittstelle (Autofokus): 1 Kanal
  • Relaisausgang: 8 Kanäle
  • Transistorausgang: 8 Kanäle

Kommunikation:

• EtherCAT-Protokoll

Software:

• Rohrschnittsoftware + Verschachtelung

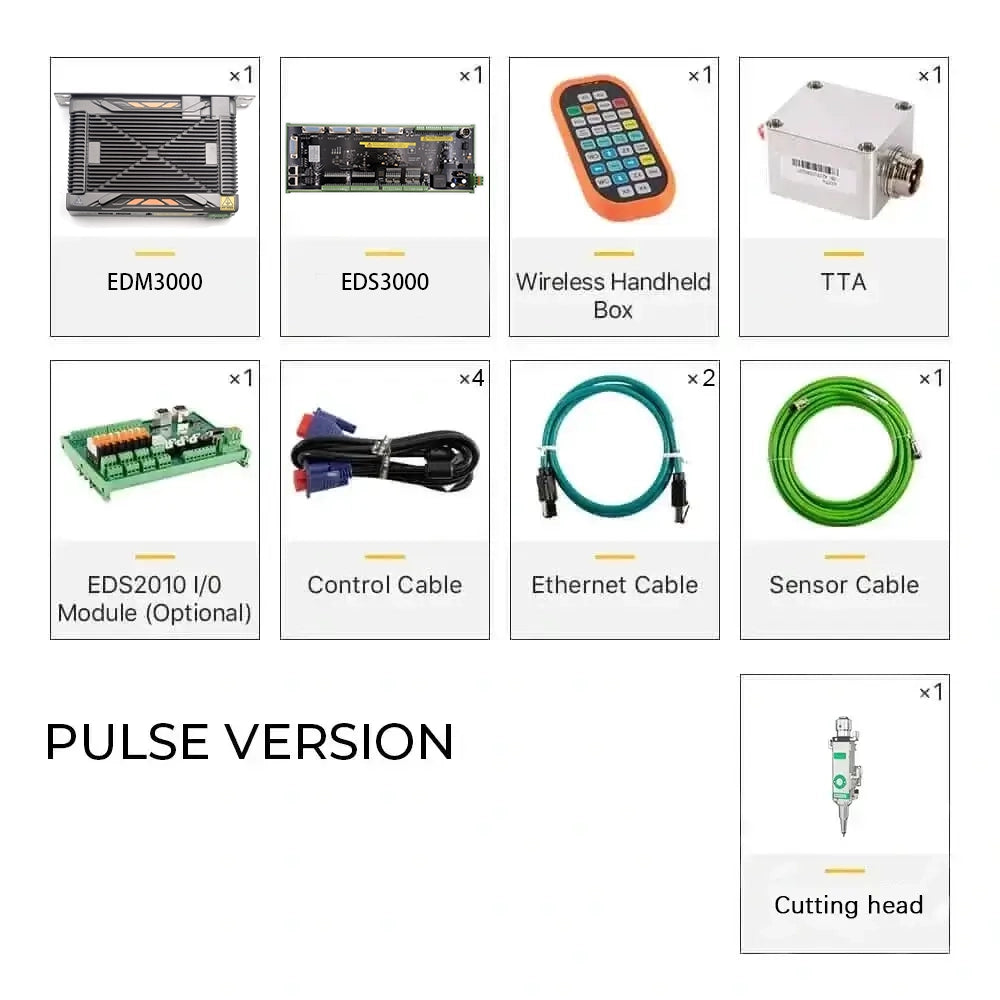

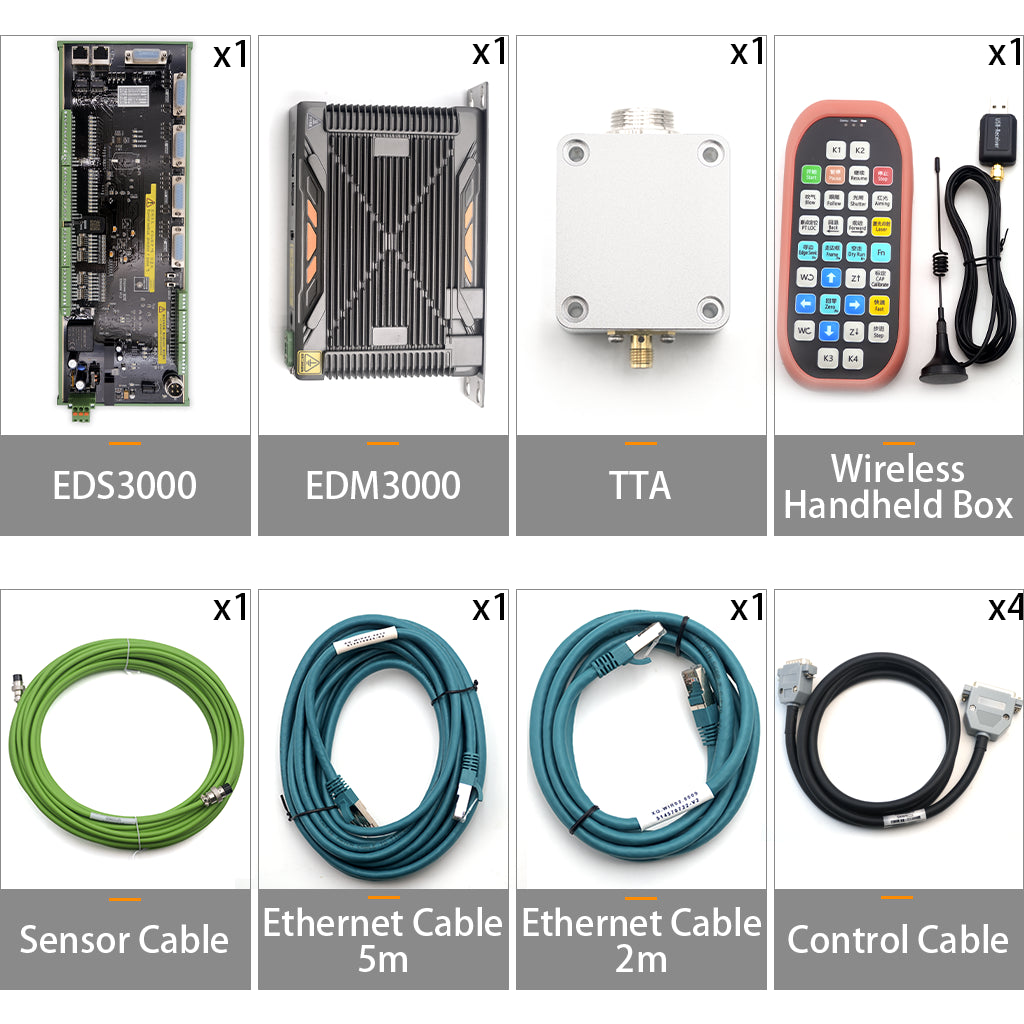

Die Pulsversion Verdrahtung

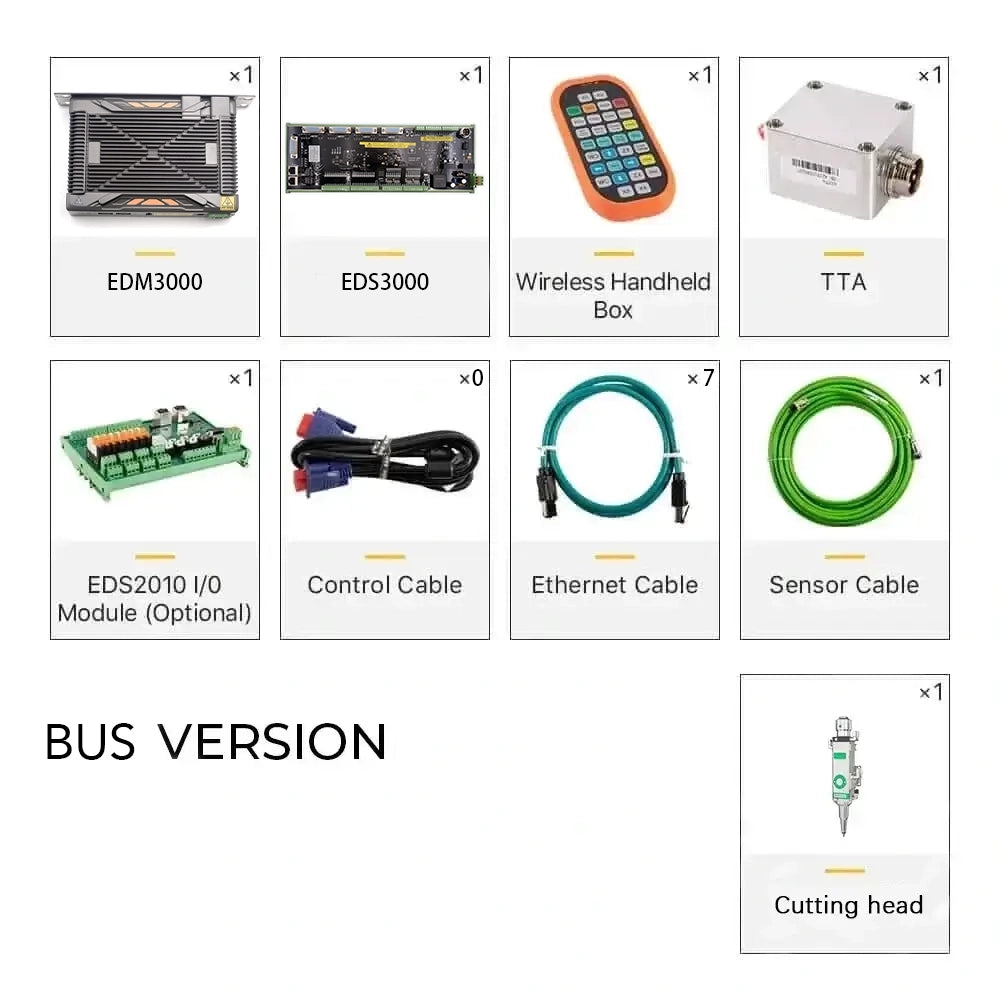

Die Bus-Version Verdrahtung

Packing weight:6kg; Packing size:400*400*250mm; Packing Content: EPC-2000, EDS3000 I/O Module, Wireless Handheld Box, TTA, EDS2010 I/O Module (optional), Control Cable, Ethernet Cable, Sensor Cable, Dongle, Rectifier Diode.
