Kit de bază DIY de 3000W pentru mașină de tăiere cu laser cu fibră optică

Prezentare generală

Kit DIY Core de 3000 W

Un pachet compatibil de hardware și documentație de 3000 W, destinat pasionaților DIY cu experiență, constructorilor calificați și echipelor tehnice cu experiență practică în cablarea electrică și asamblarea mecanică. Core este destinat clienților care pot citi schemele aprobate, își pot planifica montarea electrică și cablarea locală a utilajului, pot asambla componentele electrice livrate separat și pot finaliza instalarea și depanarea inițială. Selectați sistemul și configurația servomotoarelor, marca sursei laser și frecvența chillerului S&A pentru a vedea prețul actual al componentelor Kitului. Sky Fire confirmă modelele exacte, interfețele și domeniul livrării în BOM-ul specific comenzii.

Livrare electrică: doar componente separate. Grupul electric al Kitului Core este furnizat sub forma unor componente electrice și materiale de cablare ambalate, nemontate. Prețul acoperă doar materialele, nu și plăcile electrice de montaj/plăcile de fund, montarea componentelor, asamblarea sau serviciile de cablare. Nu este un tablou electric precablat.

Baza de preț pentru grupul electric: grupul electric Core cu piese separate costă 634 USD: grupul electric asamblat și cablat de 1.284 USD minus cinci zile lucrătoare de manoperă pentru asamblare/cablare, la 130 USD pe zi (650 USD în total). Core exclude plăcile de montaj/plăcile de fund și serviciile de asamblare/cablare. Valoarea de 1.284 USD se referă doar la grupul electric Ready, nu la un Kit Ready complet; 650 USD nu reprezintă prețul total al upgrade-ului de la Core la Ready.

Prețul actual al Kitului: opțiunea selectată afișează prețul actual de lansare pentru hardware-ul și documentele Core enumerate mai jos. Ambalarea, transportul internațional și taxele/drepturile aplicabile sunt separate. Kitul poate fi configurat și adăugat în coș, dar livrarea internațională necesită o ofertă manuală înainte de plată; finalizarea automată a transportului nu este activată. Contactați Sky Fire pentru a confirma configurația, adresa de livrare și suma totală de plată.

Cumpărați în modul preferat: Cumpărați componente individuale · Comparați nivelurile Kitului · Explorați asistența pentru producția locală.

Recomandat pentru

• Pasionați DIY cu experiență și constructori calificați cu experiență practică în domeniul electric, care doresc să își asambleze și să își cableze propria mașină laser cu fibră.
• Echipe tehnice cu capacitate de integrare mecanică și electrică care pot procura sau fabrica structura mașinii, citi scheme de cablare adaptate modelelor, monta componentele, realiza cablarea, configura și depana sistemul.
• Clienți care aleg integrarea manuală în locul precablării din fabrică. Core furnizează piese electrice separate și documente de referință esențiale, nu un tablou precablat sau un pachet de videoclipuri de instalare pentru începători. Lucrările electrice locale necesită personal calificat corespunzător.

Alegeți nivelul potrivit al Kitului: Core este destinat constructorilor DIY cu experiență electrică, care vor realiza singuri montarea și cablarea componentelor. Kitul DIY Ready este destinat în principal integratorilor, constructorilor de utilaje de mici dimensiuni și companiilor care planifică asamblarea repetabilă în loturi și revânzarea: Sky Fire asamblează și cablează componentele electrice pe unul sau mai multe panouri de montaj și intenționează să ofere documentație și videoclipuri de instalare mai detaliate pentru a reduce munca repetitivă. Ready este încă în pregătire; numărul panourilor, livrabilele, disponibilitatea și prețul necesită confirmare separată. Ready necesită în continuare o echipă tehnică competentă pentru conexiunile locale ale mașinii, configurare, verificări de siguranță și punere în funcțiune; nu certifică mașina finită pentru revânzare. Kitul pentru producție locală avansează către producția locală a mesei, tablei și pieselor prelucrate, precum și către echipamente, procese și planificarea liniei de producție, în cadrul unui proiect separat.

Caracteristici principale

• Hardware compatibil: o sursă laser de 3000 W, cap de tăiere, controler și software de tăiere, chiller de apă, patru seturi motor-servomotor și acționare, trei reductoare TECHMECH, o glisieră pentru axa Z de 150 mm, piese de transmisie și protecție, componente electrice separate ambalate, inclusiv cablurile servomotorului axei Z și un filtru de servomotor de 40 A, hardware pentru gaz și lubrifiere, elemente de fixare și materiale auxiliare. Fiecare cablu furnizat este contabilizat o singură dată în grupul confirmat. Oferta identifică, de asemenea, pachetul compatibil de consumabile pentru capul de tăiere, fără a taxa de două ori consumabilele inițiale.

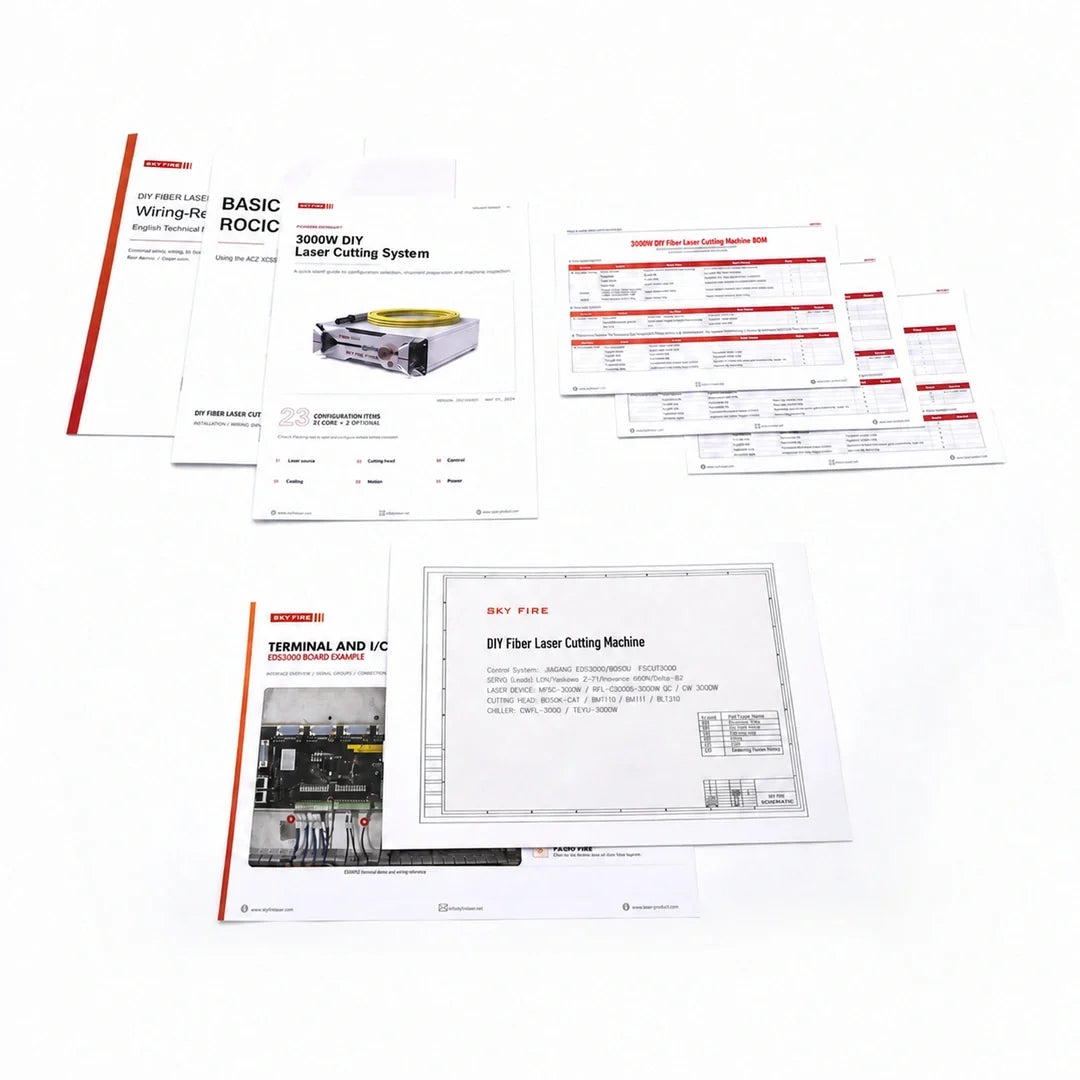

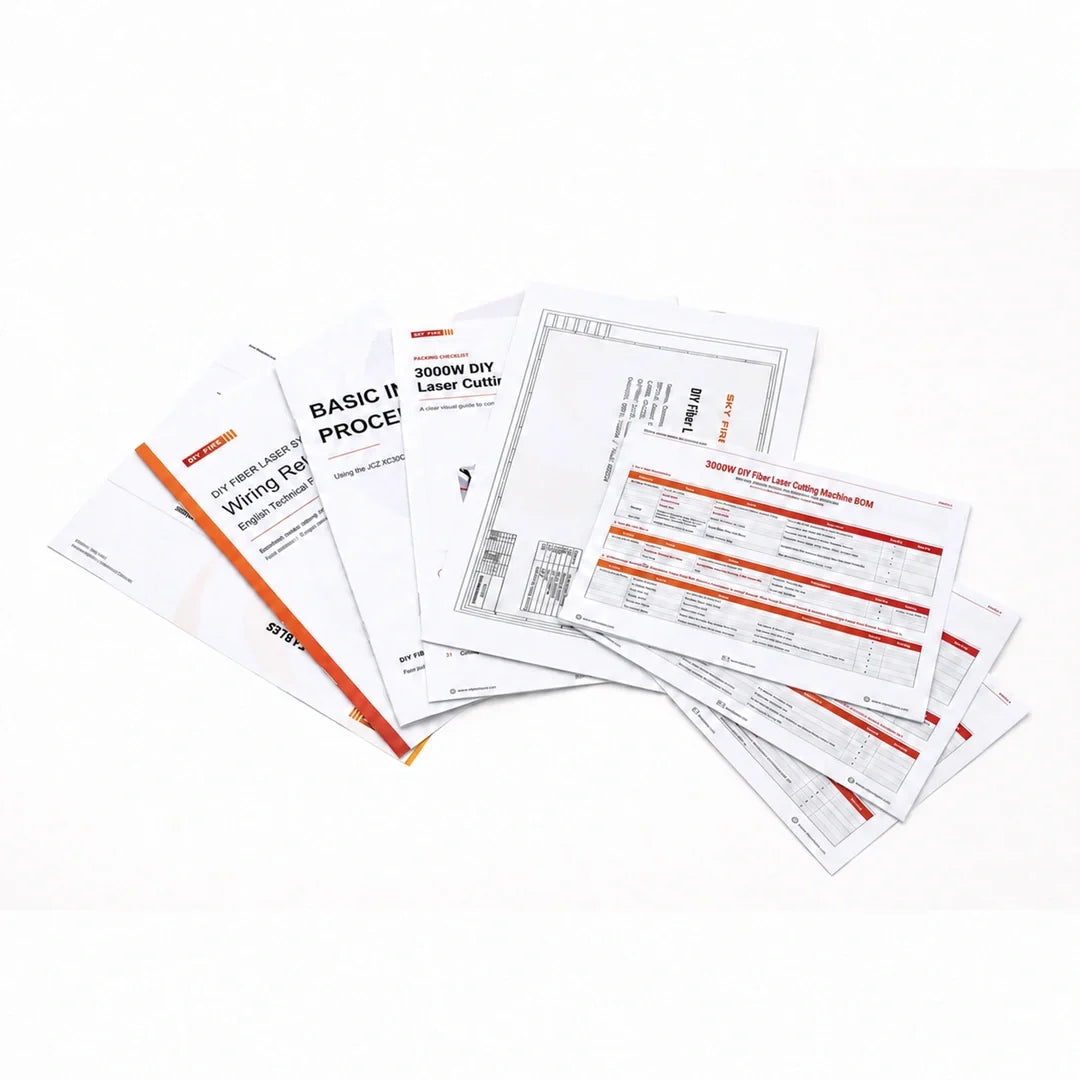

• Software și fișiere de inginerie: software de control compatibil, un Rezumat de configurare gratuit înainte de comandă, BOM-ul Kitului confirmat și lista de verificare a ambalării, plus pachetul de documente tehnice Core enumerat mai jos. Documentele Core includ schema electrică de bază, tabelul bornelor și al I/O, procedura de instalare de bază și îndrumări pentru erori frecvente.
• Echipamente și servicii opționale: blocuri glisante pentru ghidajele liniare X/Y, stabilizator de tensiune sau sursă de alimentare cu frecvență variabilă, suflantă/purificator de fum, manometru digital, fitinguri de gaz nestandardizate și servicii suplimentare de punere în funcțiune pot fi ofertate separat atunci când sunt necesare pentru amplasament sau aplicație.

Limitele Core: o placă de gaz asamblată este standard atât în Core, cât și în Ready; asamblarea sa nu reprezintă un upgrade Ready. Se planifică pentru Ready adăugarea unuia sau mai multor panouri electrice de montaj asamblate și precablate în fabrică, documentație și videoclipuri de instalare mai detaliate, înregistrări QC, un pachet inițial de parametri, un pachet de interblocare de siguranță și ambalare pentru instalare în secvență. Aceste livrabile de nivel Ready nu sunt incluse în Core; configurația Ready lansată va defini domeniul exact. Documentele aplicabile sistemului de gaz trebuie să corespundă hardware-ului și reviziei confirmate.

Compatibilitate

Opțiuni de configurare

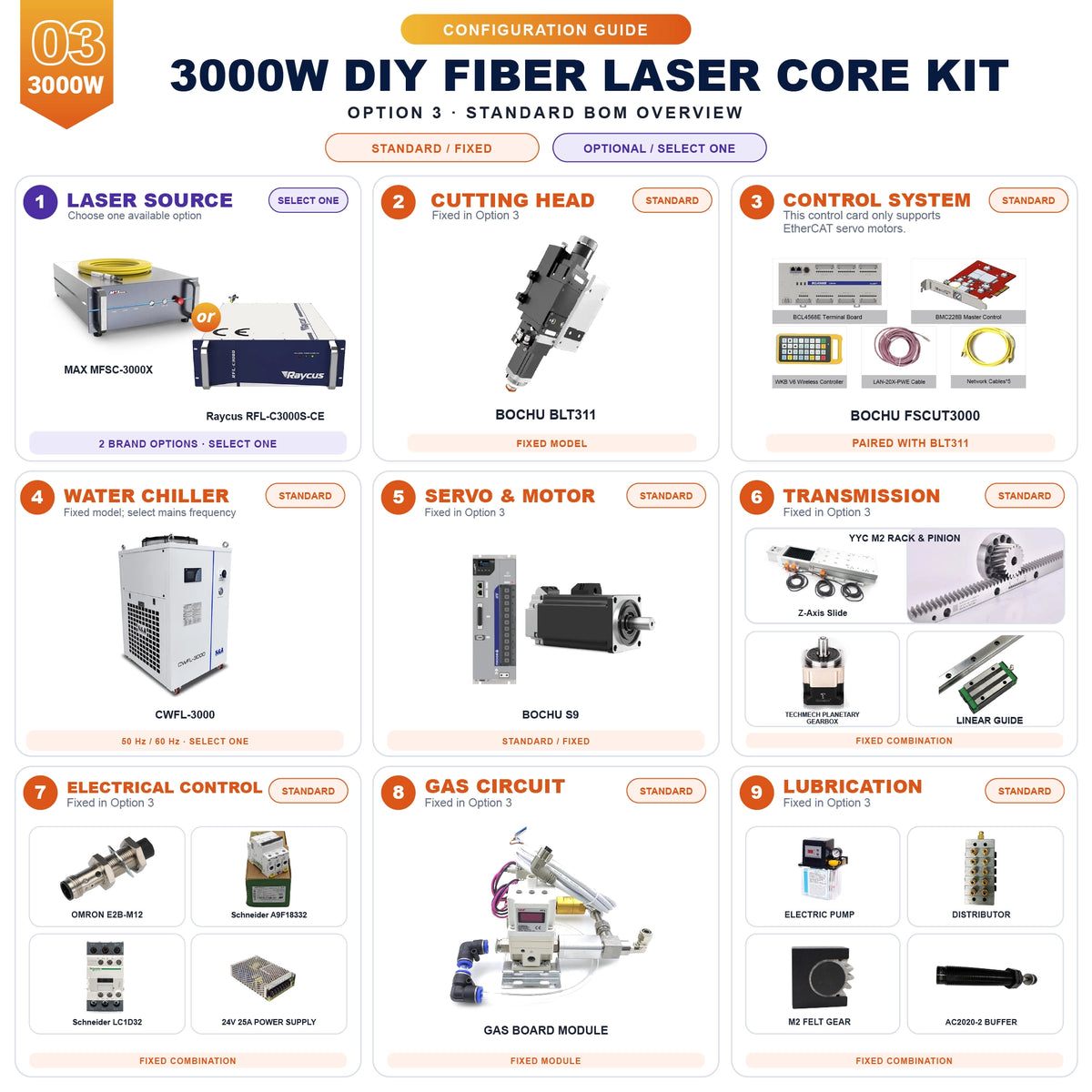

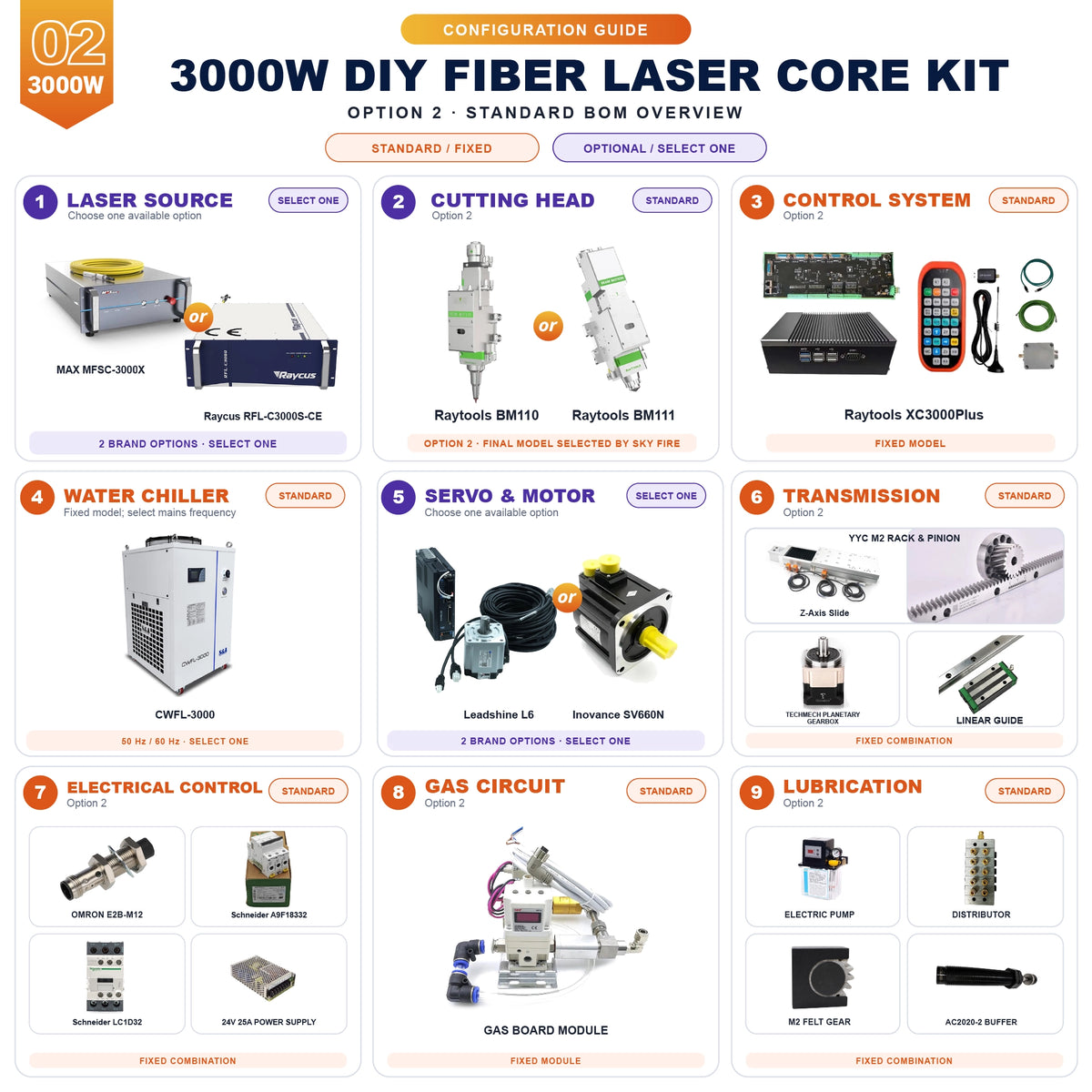

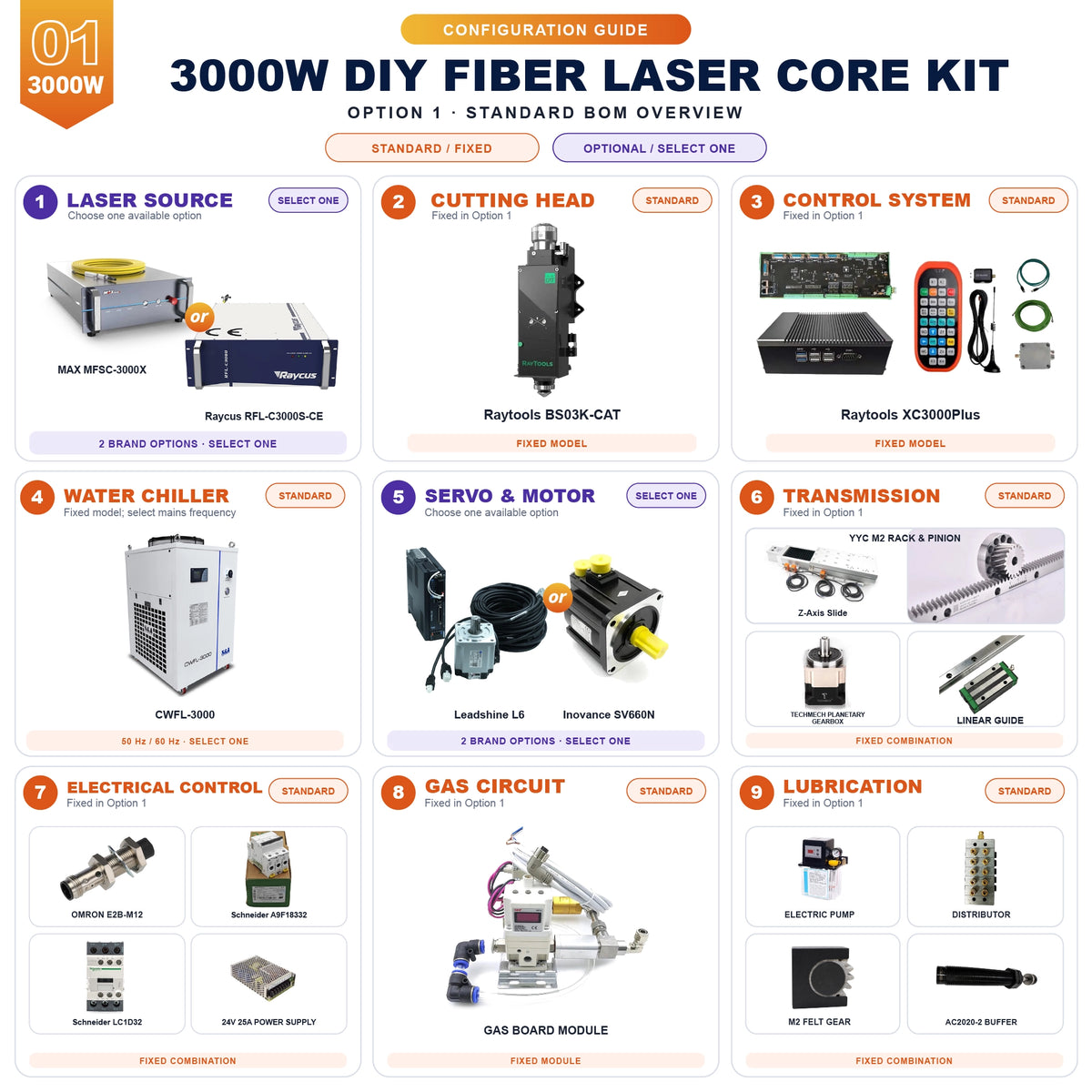

BOM-urile de referință lansate pentru 3000 W definesc cele trei variante de mai jos. Fiecare necesită verificarea mecanică, electrică, de comunicare și software adaptată modelelor; documentele nu reprezintă aprobarea combinării componentelor între configurații.

Opțiunea personalizată BM111: pachetul actual din catalog BM111 + XC3000PLUS specifică compatibilitatea cu motoare HCFA. Confirmați pachetul exact cap/acționare de focalizare și compatibilitatea acestuia cu sistemul de servomotoare al axelor înainte de comandă; nu este un înlocuitor interschimbabil pentru BM110.

• Sursă laser: un MAX MFSC-3000X sau Raycus RFL-C3000S-CE. BOM-ul actual al Kitului și catalogul MAX folosesc MFSC-3000X. Versiunile anterioare ale acestei listări de Kit foloseau MFSC-3000C pentru același model MAX furnizat, după cum a confirmat Sky Fire. Această clarificare a denumirii se aplică doar acestui Kit de 3000 W; prețul de referință din catalogul MAX rămâne 3.842 USD. Referința Raycus este 4.075 USD. BOM-ul final și plăcuța de identificare înregistrează denumirea efectivă, alimentarea de intrare, fibra de ieșire și conectorul.
• Chiller de apă: un S&A CWFL-3000W. Versiunile de catalog la 50 Hz și 60 Hz au prețuri diferite; tensiunea de intrare, frecvența, capacitatea de răcire, debitul și conexiunile trebuie să corespundă sursei, capului și alimentării disponibile la amplasament.
• Referință servomotoare: patru seturi motor și acționare: două seturi pentru axa X, un set pentru axa Y și un set pentru axa Z, conform convenției actuale a axelor Kitului. Referințele A/B includ trei motoare planare de 1,3 kW și un motor Z frânat de 0,4 kW; C include un motor planar de 1,1 kW și două motoare planare de 1,7 kW, plus un motor Z frânat de 0,4 kW. BOM-ul enumeră trei reductoare TECHMECH TD090-L1-22-110-145-M8-60.5-16. Configurația aprobată a mașinii confirmă alocarea axelor, interfețele flanșă/arbore, rapoartele și lungimile cablurilor. Filtrul unic de 40 A aparține grupului de control electric, nu reprezintă o taxă suplimentară pentru servomotoare. Motorul și acționarea axei Z aparțin grupului de servomotoare; cablurile sale aparțin grupului de control electric și nu trebuie taxate din nou în prețul servomotoarelor.
• Alte mărci: surse BWT sau JPT de 3000 W și un chiller Tongfei pot fi solicitate ca selecții personalizate. Acestea nu fac parte din BOM-urile de referință A/B/C și necesită confirmarea separată a compatibilității și prețului.

Nu este inclus / este furnizat de client

Domeniul standard de hardware și documentație exclude masa mașinii, portalul și alte structuri mecanice fabricate local, carcasa, echipamentele de aspirare a prafului, compresorul de aer, alimentarea cu oxigen/azot, alimentarea electrică conformă a amplasamentului, plăcile electrice de montaj/plăcile de fund, montarea componentelor electrice și serviciile de asamblare/cablare, lucrările electrice locale, pregătirea atelierului, echipamentele de ridicare/descărcare, instalarea la fața locului și lucrările locale de certificare/conformitate. Ambalarea/manipularea înainte de expediere și transportul internațional sunt ofertate separat. Blocurile glisante pentru ghidajele liniare X/Y nu sunt incluse în Kitul standard sau în prețul acestuia. Sunt opționale și sunt ofertate separat după ce ingineria confirmă modelul ghidajului, cantitatea, interfețele de montaj și proiectarea mesei mașinii.

Drepturi și taxe: acestea sunt separate de prețul hardware-ului Kitului și sunt incluse doar atunci când oferta de transport confirmată precizează explicit acest lucru.

Responsabilitatea clientului: fabricați sau procurați structura mașinii, pregătiți amplasamentul și utilitățile, furnizați plăcile electrice de montaj/plăcile de fund și finalizați montarea locală a componentelor, cablarea și instalarea mecanică/electrică, respectând cerințele locale aplicabile privind siguranța și instalațiile electrice. Sky Fire verifică configurația Kitului furnizat, dar nu poate aproba ca sistem complet o mașină proiectată de client care nu a fost verificată.
