Přehled produktu
Kontinuální vláknový laserový zdroj JPT YDFLC, 800 W až 12 kW
Řada JPT YDFLC je konfigurovatelná platforma kontinuálních vláknových laserových zdrojů s výstupním výkonem od 800 W do 12 kW. Řada zahrnuje kompaktní vzduchem chlazené modely, vodou chlazené jednomodulové modely a vysokovýkonné vodou chlazené vícemodulové modely.
Vyberte způsob chlazení, výstupní výkon a architekturu odpovídající vytvářenému laserovému systému. Řada je určena k integraci do průmyslových zařízení pro svařování, řezání, čištění, navařování, aditivní výrobu a automatizované laserové zpracování.
Ideální pro
- Výrobce laserových zařízení a systémové integrátory, kteří potřebují konfigurovatelný kontinuální vláknový laserový zdroj.
- Kompaktní zařízení pro svařování, čištění a 3D tisk, kde je důležité vzduchové chlazení a menší instalační prostor.
- Průmyslové systémy pro řezání, svařování a čištění vyžadující stabilní kontinuální provoz s vodním chlazením.
- Vysokovýkonné systémy pro řezání, svařování, navařování a aditivní výrobu zpracovávající silnější materiály nebo reflexní kovy.
- Projekty vyžadující výběr výstupních výkonů od 800 W do 12 kW v rámci jedné produktové řady JPT.
Vyberte správnou konfiguraci

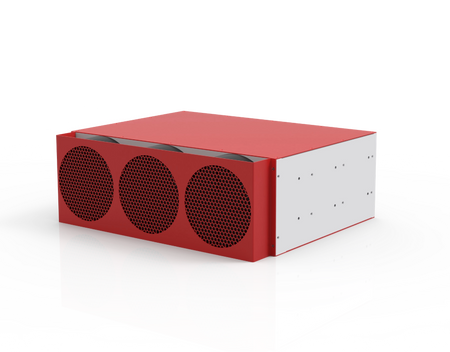

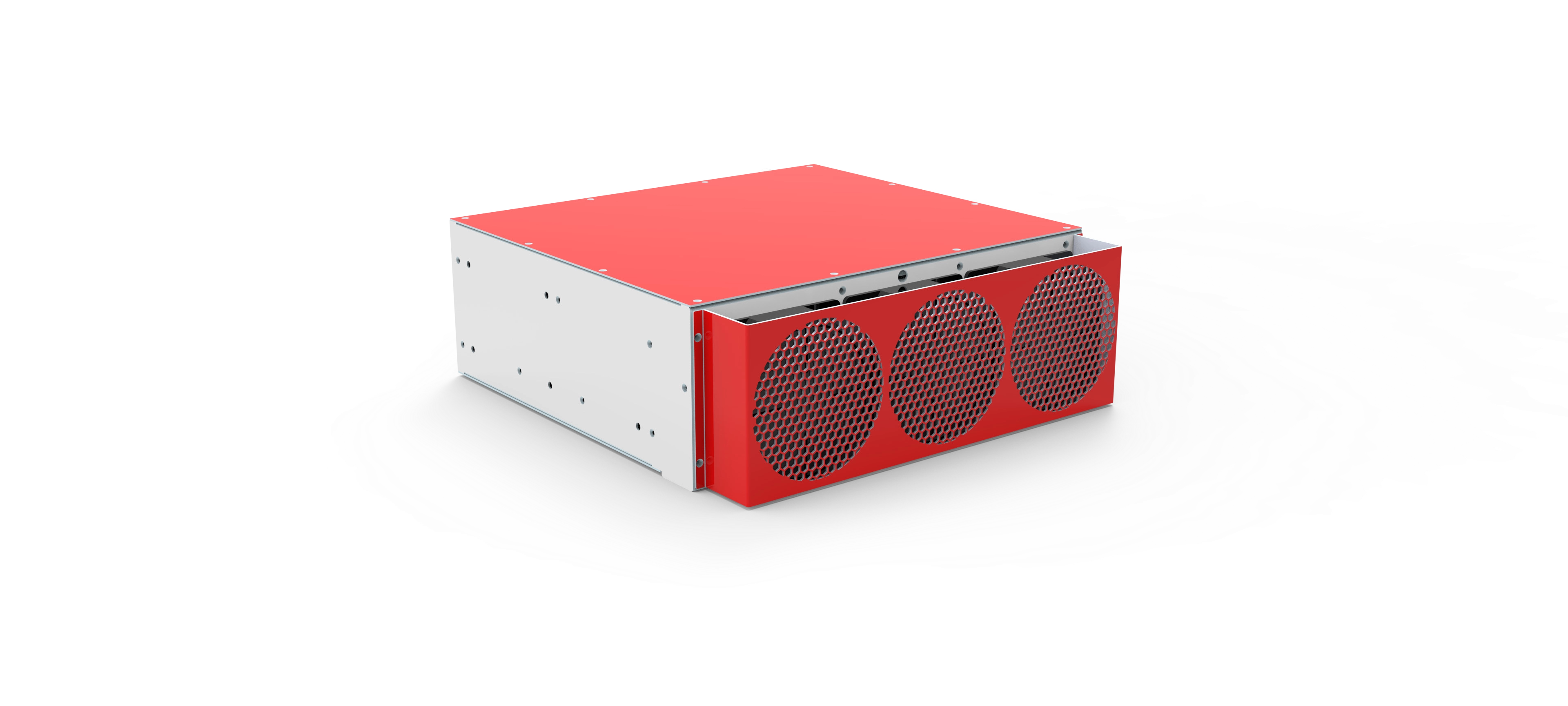

Vzduchem chlazené kontinuální vláknové lasery | 800–2000 W
Kompaktní vzduchem chlazené modely omezují závislost na externím okruhu vodního chlazení a hodí se do prostorově úsporných laserových zařízení. Manuál produktu uvádí jako zamýšlené aplikace svařování a 3D tisk.
Vodou chlazené jednomodulové vláknové lasery | 1000–6000 W
Vodou chlazené jednomodulové modely poskytují kompaktní formát pro integraci do zařízení určených ke kontinuálnímu průmyslovému provozu. Hodí se pro laserové řezání, svařování, čištění a další aplikace integrace do zařízení.
Vodou chlazené vícemodulové vláknové lasery | 6000–12000 W
Vysokovýkonné vícemodulové modely používají skříňové provedení pro náročné systémy pro řezání, svařování, navařování a aditivní výrobu.
Klíčové vlastnosti
- Široký rozsah výkonu: Volitelný kontinuální výstupní výkon od 800 W do 12 kW.
- Více možností chlazení: Vzduchem chlazené modely pro kompaktní integraci a vodou chlazené modely pro průmyslové řízení teploty.
- Jednomodulové a vícemodulové provedení: Vodou chlazené architektury zahrnují kompaktní jednomodulové zdroje i vysokovýkonné vícemodulové skříně.
- Konstrukce pro integraci do systému: Řídicí a monitorovací rozhraní podporují integraci do laserových zařízení, sledování provozního stavu a zpracování alarmů.
- Efektivní vedení záření vláknem: Polovodičové čerpání s vazbou do vlákna a flexibilní vedení záření vláknem podporují praktické uspořádání stroje.
- Široké průmyslové použití: Jedna řada podporuje svařování, řezání, čištění, navařování, aditivní výrobu a další kontinuální laserové procesy.
Technické přednosti
| Parametr | Vzduchem chlazené 800–2000 W | Vodou chlazené 1000–12000 W | Vodou chlazené vícemodulové 6000–12000 W |
|---|---|---|---|
| Provozní režim | Kontinuální / modulovaný | Kontinuální / modulovaný | Kontinuální / modulovaný |
| Centrální vlnová délka | 1080 nm | 1080 nm typicky; specifikovaný rozsah 1070–1090 nm | 1080 nm |
| Spektrální šířka při 3 dB | <5 nm | 4 nm typicky; maximum 6 nm | <6 nm |
| Polarizace | Náhodná | Náhodná | Závisí na modelu/konfiguraci |
| Stabilita výstupního výkonu | <5 % | ±2 % při jmenovitém výkonu po 24 hodinách nepřetržitého stárnutí | Viz potvrzená specifikace modelu |
| Výstupní rozhraní | QBH | QBH | QBH / potvrzená výstupní konfigurace |
| Chlazení | Vzduchem chlazený laserový zdroj; chlazení výstupní hlavy se liší podle modelu/konfigurace | Vodou chlazené | Vodou chlazené |
| Provozní teplota | -10 až 40 °C | 10 až 40 °C | 10 až 40 °C |
| Naváděcí paprsek | Červený naváděcí paprsek | Červený naváděcí paprsek třídy 660 nm; typicky 0,2 mW, maximum 1 mW podle uvedených manuálů | Červený naváděcí paprsek, závisí na konfiguraci |
Důležité: Technické hodnoty se liší podle modelu a výrobní konfigurace. Níže uvedenou tabulku použijte pro předběžný výběr, poté před objednáním potvrďte konečný technický list, konfiguraci vlákna, elektrické napájení a požadavky na chlazení.
Výběr modelu a klíčové specifikace
| Model | Výstupní výkon | Chlazení | Architektura | Průměr jádra vlákna | Obrněné vlákno | Maximální modulační frekvence | BPP | Elektrické napájení | Jmenovitá / maximální spotřeba |
|---|---|---|---|---|---|---|---|---|---|

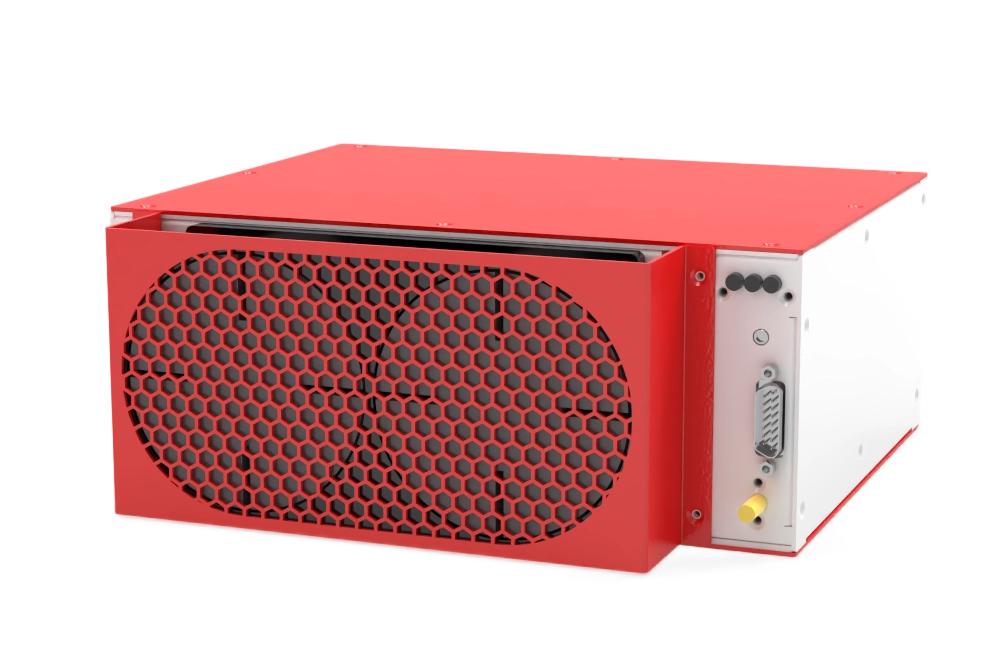

| YDFLC-800-L-A | 800 W | Vzduchem chlazené | / | 14 μm | 5 m | 5 kHz | M² typicky 1,3 | Externí spínaný zdroj 200–240 VAC | 2700 W typicky |
| YDFLC-1200-L-A | 1200 W | Vzduchem chlazené | / | 20 μm | 5 m | 5 kHz | M² typicky 1,4 | Externí spínaný zdroj 200–240 VAC | 4100 W typicky |
| YDFLC-1500-L-A | 1500 W | Vzduchem chlazené | / | 20 μm | 5 m | 5 kHz | M² typicky 1,4 | Externí spínaný zdroj 200–240 VAC | 5400 W typicky |
| YDFLC-2000-L-A | 2000 W | Vzduchem chlazené | / | 25 μm | 5 m | 5 kHz | M² typicky 1,5 | Externí spínaný zdroj 200–240 VAC | 7300 W typicky |

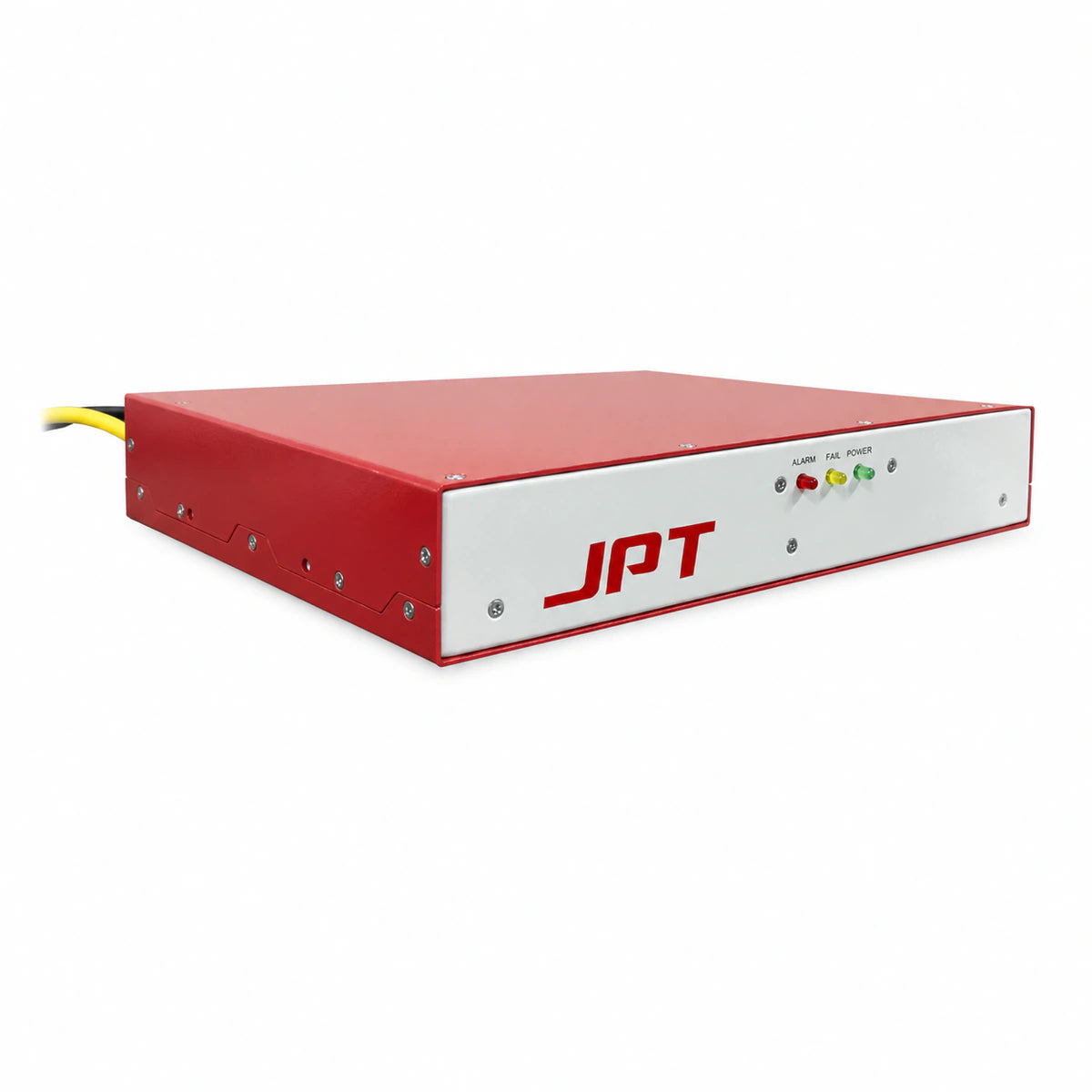

| YDFLC-1000-L2-W | 1000 W | Vodou chlazené | Jednomodulové | 14 μm | 8 m | 10 kHz | ≤0,45 mm·mrad | 57,5 VDC typicky | 3 kW |
| YDFLC-1500-L2-W | 1500 W | Vodou chlazené | Jednomodulové | 25 μm | 10 m | 10 kHz | ≤0,8 mm·mrad | Vstup externího stejnosměrného napájení 220 V | 4,5 kW |

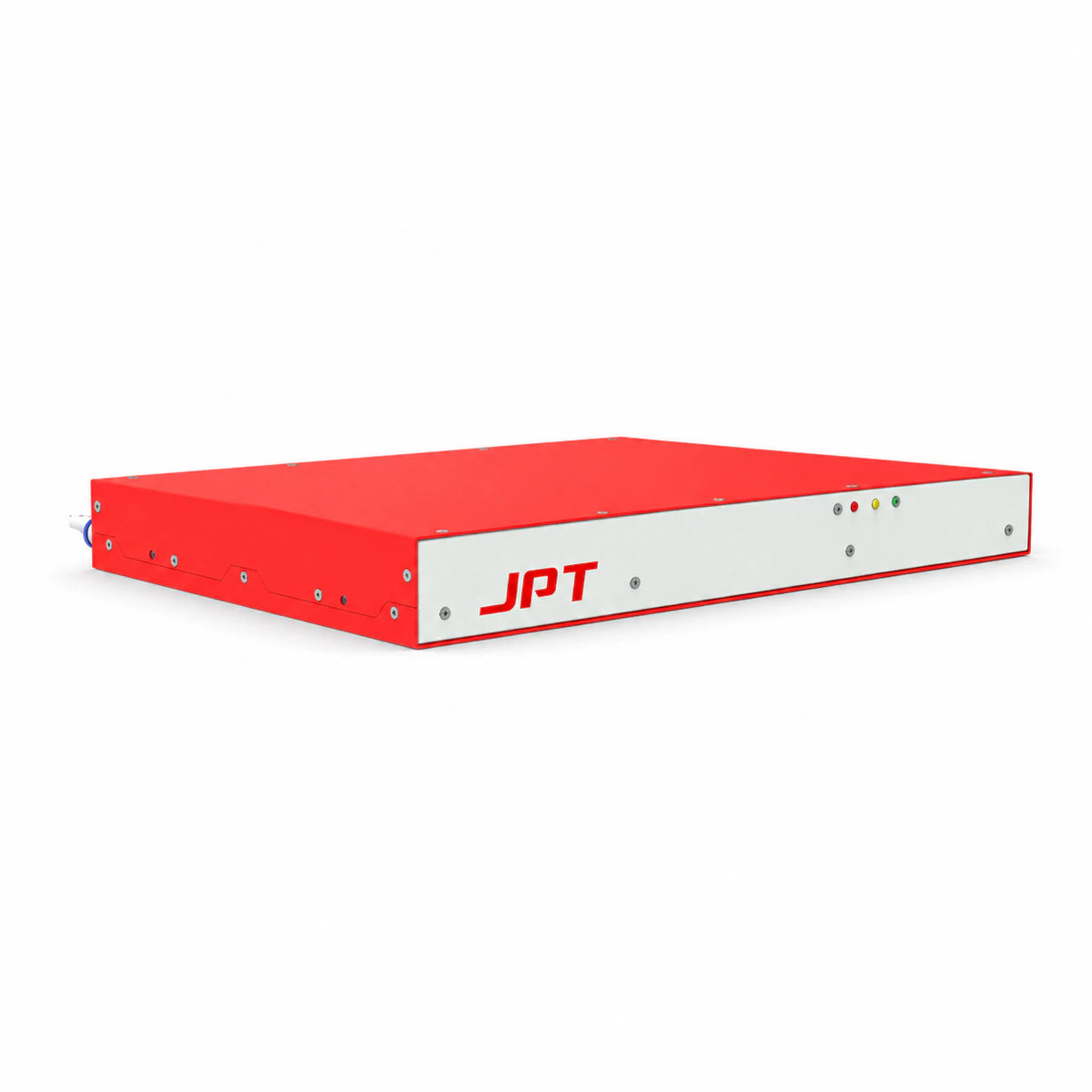

| YDFLC-2000-L2-W | 2000 W | Vodou chlazené | Jednomodulové | 25 μm | 10 m | 10 kHz | ≤0,8 mm·mrad | Vstup externího stejnosměrného napájení 220 V | 6 kW |

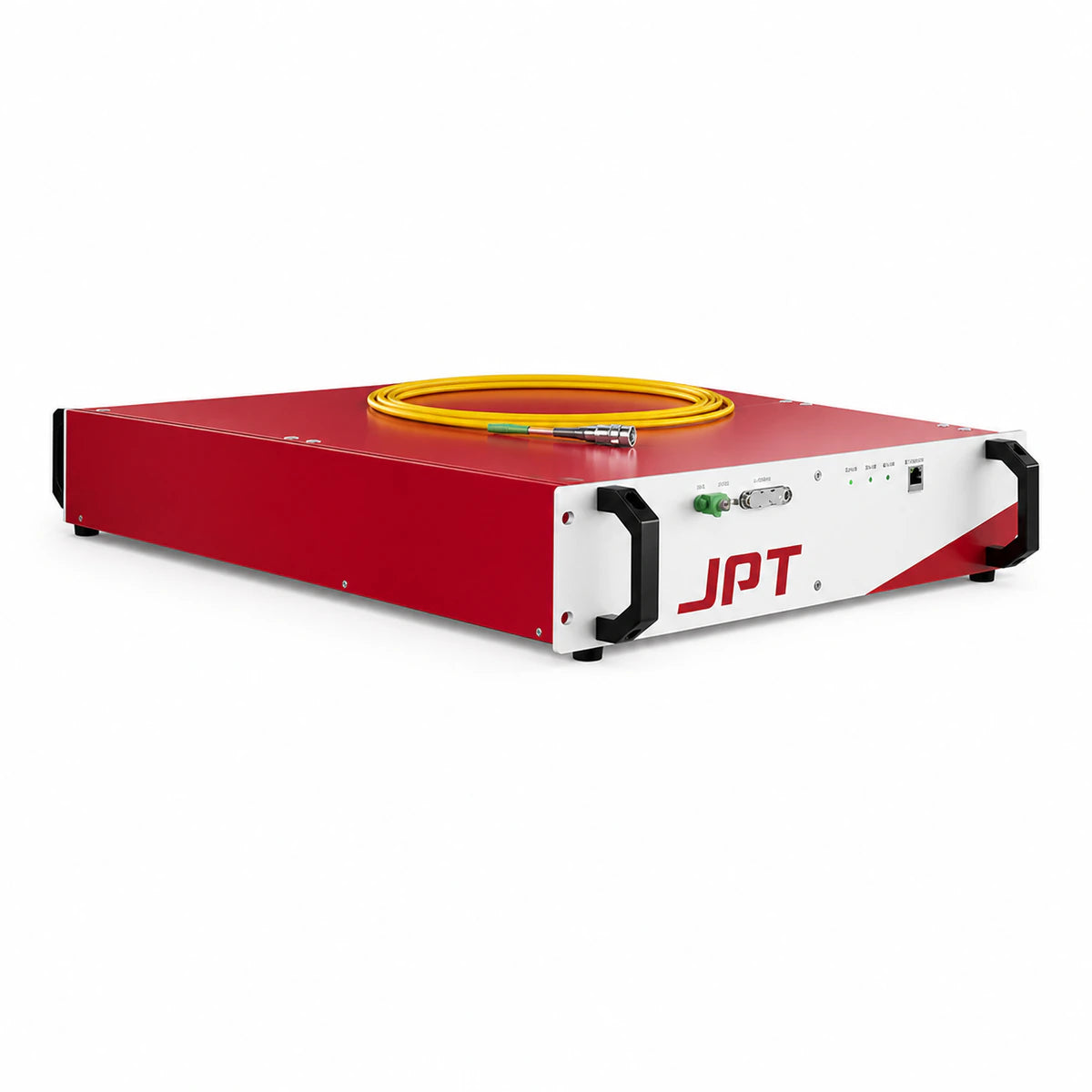

| YDFLC-3000-L-W | 3000 W | Vodou chlazené | Jednomodulové | 50 μm | 15 m | 20 kHz | ≤2 mm·mrad | 380 VAC jmenovitě, třífázové čtyřvodičové | 9 kW |
| YDFLC-4000-L-W | 4000 W | Vodou chlazené | Jednomodulové | 50 μm | 15 m | 20 kHz | ≤2 mm·mrad | 380 VAC jmenovitě, třífázové čtyřvodičové | 12 kW |

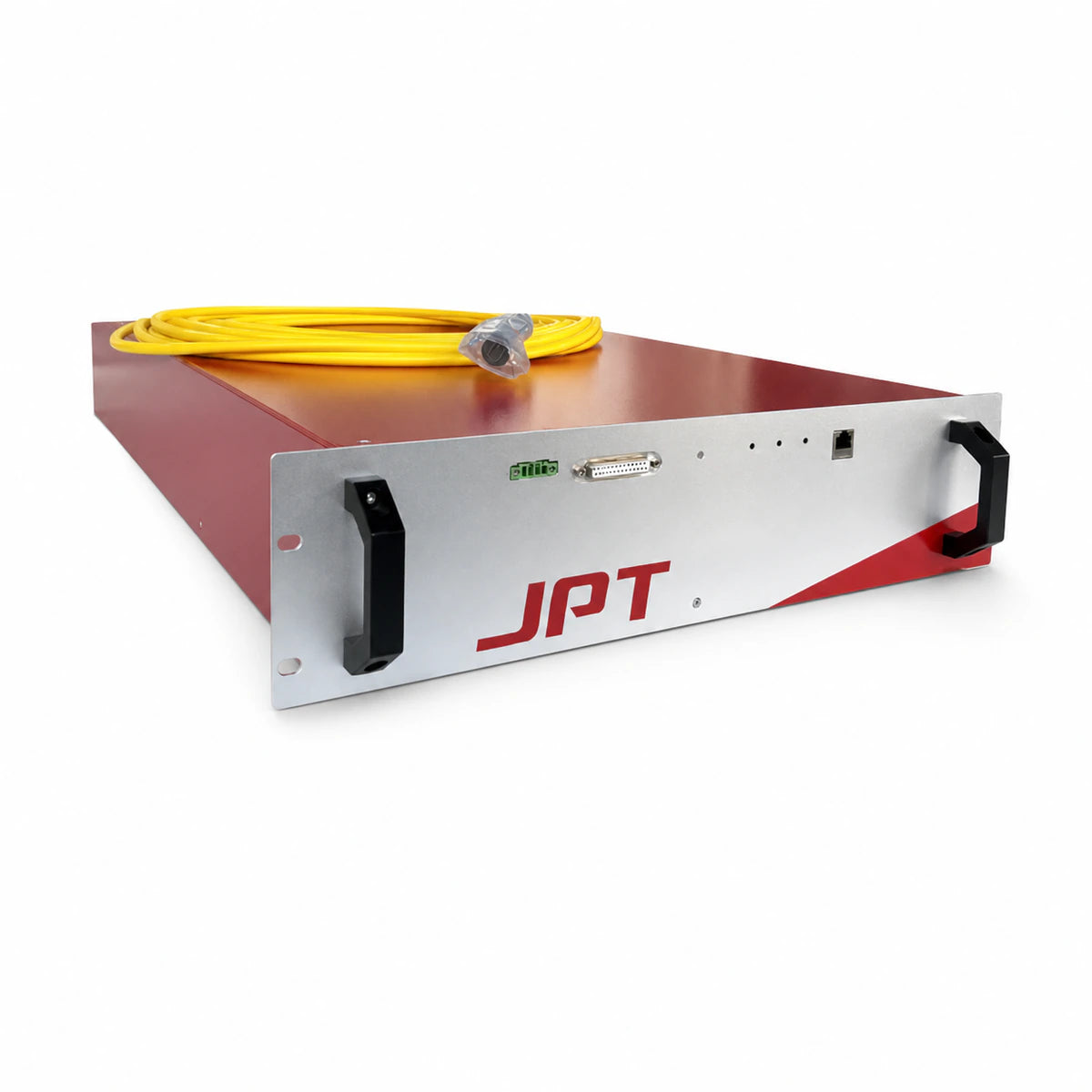

| YDFLC-6000-L2-W | 6000 W | Vodou chlazené | Jednomodulové | 100 μm | 15 m | 5 kHz | 4 mm·mrad | 380 VAC jmenovitě; rozsah 342–418 VAC | 18 kW |

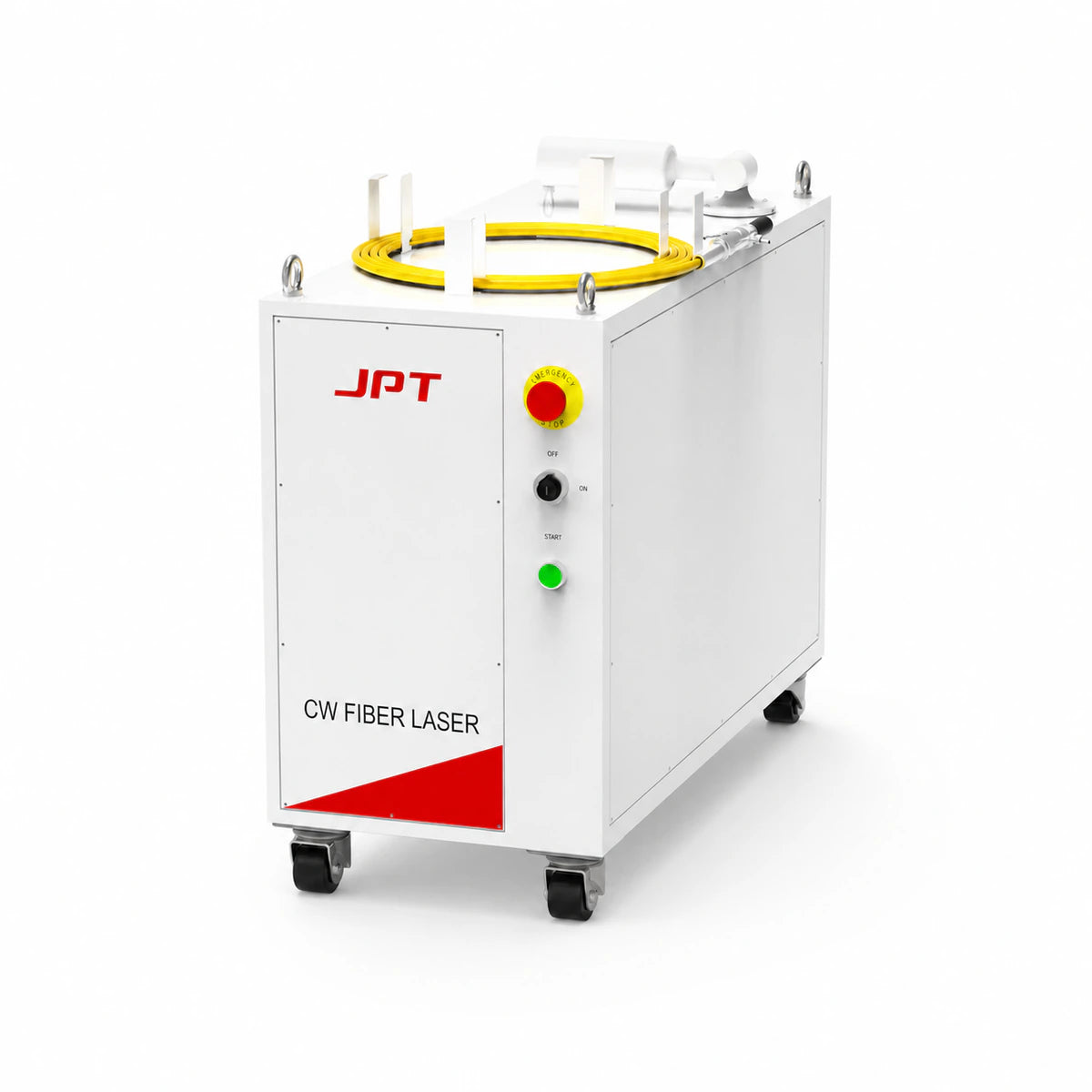

| YDFLC-6000-X-W | 6000 W | Vodou chlazené | Vicemodulové | 100 μm, standardní konfigurace podle manuálu | 15 m | 5 kHz | 4 mm·mrad při 100 μm | 380 VAC typicky; rozsah 342–418 VAC | 20 kW jmenovitě |

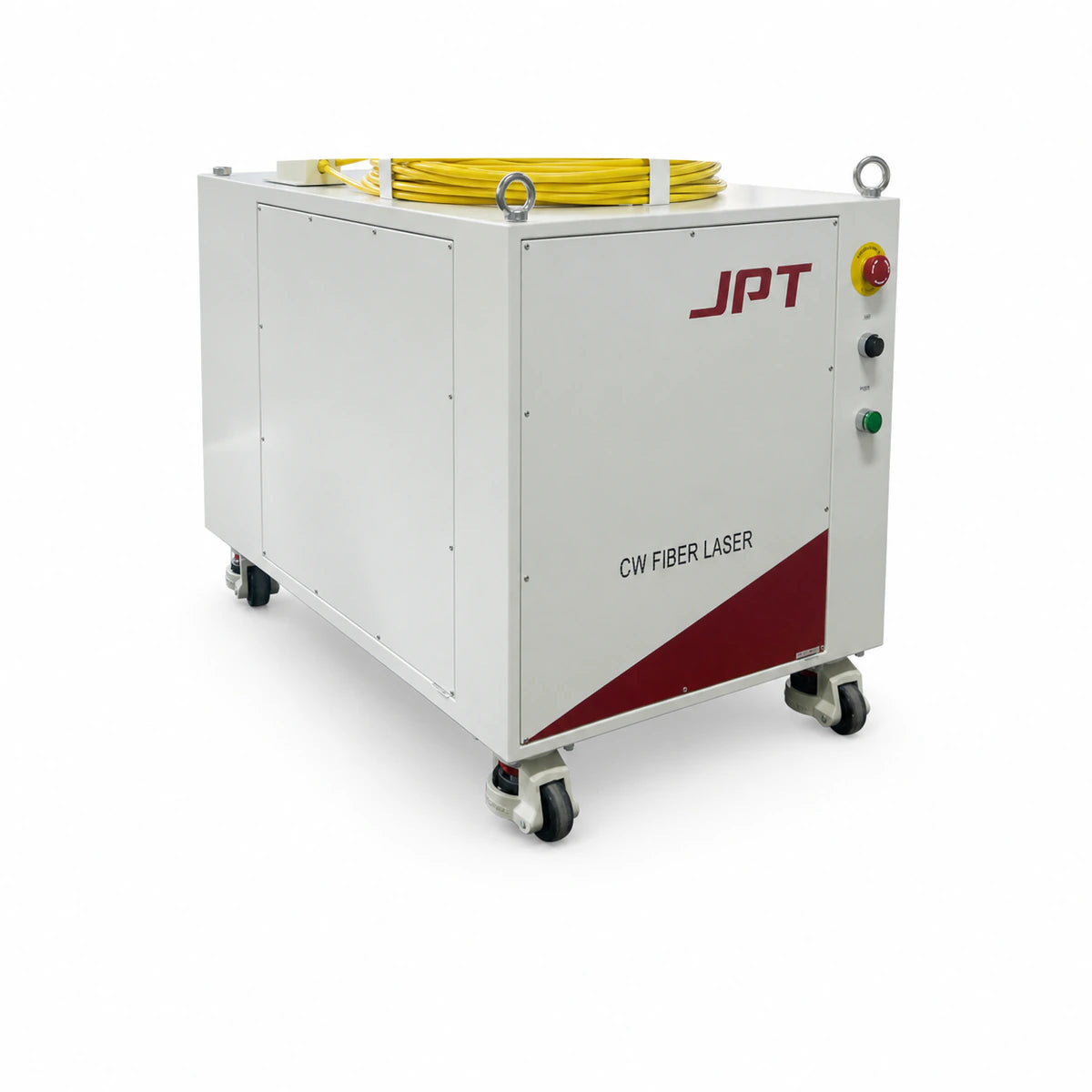

| YDFLC-8000-X-W | 8000 W | Vodou chlazené | Vicemodulové | 100 μm, standardní model podle manuálu | 15 m, přizpůsobitelné | 5 kHz | 4 mm·mrad při 100 μm | 380 VAC jmenovitě; rozsah 342–418 VAC | 27 kW |
| YDFLC-12000-X-W | 12000 W | Vodou chlazené | Vicemodulové | 100 μm, standardní model podle manuálu | 15 m, přizpůsobitelné | 5 kHz | 4 mm·mrad při 100 μm | 380 VAC jmenovitě; rozsah 342–418 VAC | 40 kW |
Specifikace elektrického, mechanického a chladicího systému
Tyto instalační hodnoty jsou převzaty z aktuálně dostupných manuálů JPT. Rozměry jsou uvedeny jako šířka × hloubka × výška. Před návrhem krytu stroje, elektrického systému nebo chladicího okruhu potvrďte konečnou výrobní konfiguraci.
| Model / konfigurace | Rozměry | Čistá hmotnost | Provozní / skladovací prostředí | Průtok laserové vody | Doporučený výkon chladiče |
|---|---|---|---|---|---|
| YDFLC-1000-L2-W | 290 × 230 × 56 mm | 7 kg, bez stejnosměrného napájecího zdroje | 10 až 40 °C; 10–90 % relativní vlhkosti; skladování -10 až 60 °C | 8 l/min | 2,3 kW |
| YDFLC-1500/2000-L2-W | 400 × 270 × 52 mm | 11 kg / 12 kg, bez stejnosměrného napájecího zdroje | 10 až 40 °C; 10–90 % relativní vlhkosti; skladování -10 až 60 °C | Potvrďte podle přesného modelu | Potvrďte podle přesného modelu |
| YDFLC-3000-L-W | 482 × 742 × 105 mm | 41 kg | 10 až 40 °C; 10–90 % relativní vlhkosti, bez kondenzace; skladování -10 až 60 °C | 25 l/min | 9 kW |
| YDFLC-4000-L-W | 482 × 742 × 105 mm | 43 kg | 10 až 40 °C; 10–90 % relativní vlhkosti, bez kondenzace; skladování -10 až 60 °C | 35 l/min | 12 kW |
| YDFLC-6000-L2-W | 482 × 934 × 127,5 mm | 66 kg | 10 až 40 °C; 10–90 % relativní vlhkosti; skladování -10 až 60 °C | 45 l/min | 14 kW |
| YDFLC-6000-X-W |
370 × 999 × 709 mm | 123 kg | 10 až 40 °C; 10–90 % relativní vlhkosti; skladování -10 až 60 °C | 50 l/min | 14 kW |
| YDFLC-8000-X-W | 570 × 1068 × 732 mm | 170 kg | 10 až 40 °C; 10–90 % relativní vlhkosti; skladování -10 až 60 °C | 80 l/min | 19 kW |
| YDFLC-12000-X-W | 570 × 1068 × 732 mm | 230 kg | 10 až 40 °C; 10–90 % relativní vlhkosti; skladování -10 až 60 °C | 120 l/min | 28 kW |
Poznámka k vodnímu chlazení: U dokumentovaných vodou chlazených modelů je podle příslušného manuálu předepsána čištěná, destilovaná nebo deionizovaná voda. Typická teplota vody v laserovém okruhu je 24–26 °C a musí zůstat nad rosným bodem. Výstupní hlava QBH obvykle vyžaduje samostatný chladicí okruh s průtokem 1–3 l/min; před instalací potvrďte údaje v manuálu přesného modelu.
Typické aplikace
- Systémy vláknového laserového svařování a ruční zařízení pro laserové svařování.
- Systémy pro řezání kovů, například uhlíkové oceli, nerezové oceli a dalších kompatibilních kovů.
- Zařízení pro laserové čištění a povrchové úpravy.
- Systémy pro laserové navařování a aditivní výrobu.
- Zařízení pro 3D tisk a automatizované laserové zpracování.
- OEM laserové stroje a integrace do zákaznických výrobních linek.
Před objednáním
- Potvrďte přesný model JPT, požadovaný kontinuální výstupní výkon a zamýšlený proces.
- Potvrďte, zda stroj vyžaduje vzduchové, nebo vodní chlazení, a ověřte dostupnou chladicí kapacitu.
- Potvrďte průměr jádra vlákna, délku obrněného vlákna a výstupní konektor nebo rozhraní zpracovatelské hlavy.
- Potvrďte elektrické napájení, řídicí rozhraní, komunikační protokol, umístění kabelů a bezpečnostní blokování stroje.
- Před konečným výběrem modelu potvrďte materiál, tloušťku, požadovanou rychlost zpracování a procesní požadavky.
- Vzhled produktu a podrobná konfigurace se mohou lišit podle výrobní verze. Přednost má potvrzená nabídka a konečná technická specifikace.
Záruka
- Modely 800–8000 W: Záruka 2 roky.
- Modely 10000 W a s vyšším výkonem: Záruka 3 roky.
Pro tuto nabídku produktu: Na model YDFLC-12000-X-W se vztahuje záruka 3 roky. Na všechny ostatní uvedené modely od 800 W do 8000 W se vztahuje záruka 2 roky.
Často kladené otázky
Jedná se v této nabídce o jeden model, nebo o celou produktovou řadu?
Jedná se o nabídku produktové řady s několika volitelnými modely JPT YDFLC. Před objednáním vyberte požadovaný typ chlazení, architekturu a výstupní výkon.
Jaký je rozdíl mezi modely 6000 W L2-W a X-W?
Model YDFLC-6000-L2-W patří do řady vodou chlazených jednomodulových modelů, zatímco YDFLC-6000-X-W patří do řady vodou chlazených vícemodulových skříní. Před výběrem potvrďte rozměry, rozhraní, specifikace vlákna a požadavky na uspořádání stroje.
Jaká je vlnová délka laseru?
Uvedené modely JPT YDFLC pracují kolem 1080 nm. Manuály vodou chlazených modelů uvádějí typickou centrální vlnovou délku 1080 nm s rozsahem 1070–1090 nm. Pro potvrzenou vlnovou délku a maximální výstupní výkon zvolte vhodné laserové ochranné brýle a kompatibilní zpracovatelskou optiku.
Jedná se o kompletní laserový stroj?
Ne. Jedná se o průmyslový vláknový laserový zdroj určený k integraci do zařízení. Zpracovatelská hlava, chladič podle potřeby, pohybový systém, kryt, plynový systém, řízení a další součásti stroje nejsou zahrnuty, pokud není v nabídce uvedeno jinak.
Který model bych měl zvolit pro svou aplikaci?
Uveďte typ procesu, materiál, tloušťku, požadovanou rychlost, pracovní cyklus, dostupný způsob chlazení a omezení uspořádání stroje. Konečný výběr by měl potvrdit také požadovaný průměr jádra vlákna, délku kabelu a výstupní rozhraní.
Lze konfiguraci produktu přizpůsobit?
Některé možnosti rozhraní, kabelů, vláken a řízení mohou být konfigurovatelné. Před objednáním potvrďte všechny požadované možnosti, protože dostupnost se může lišit podle modelu a výrobní verze.
