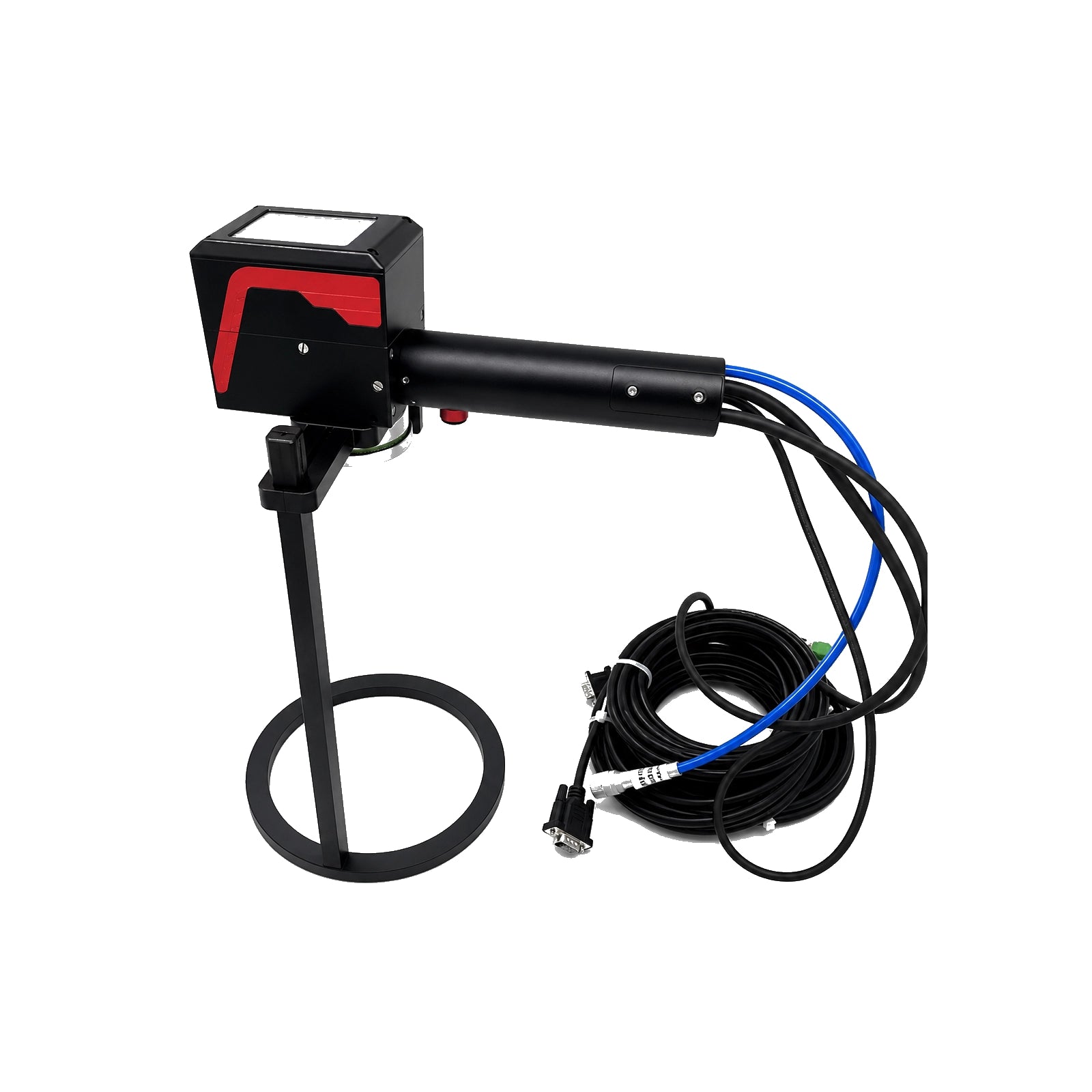

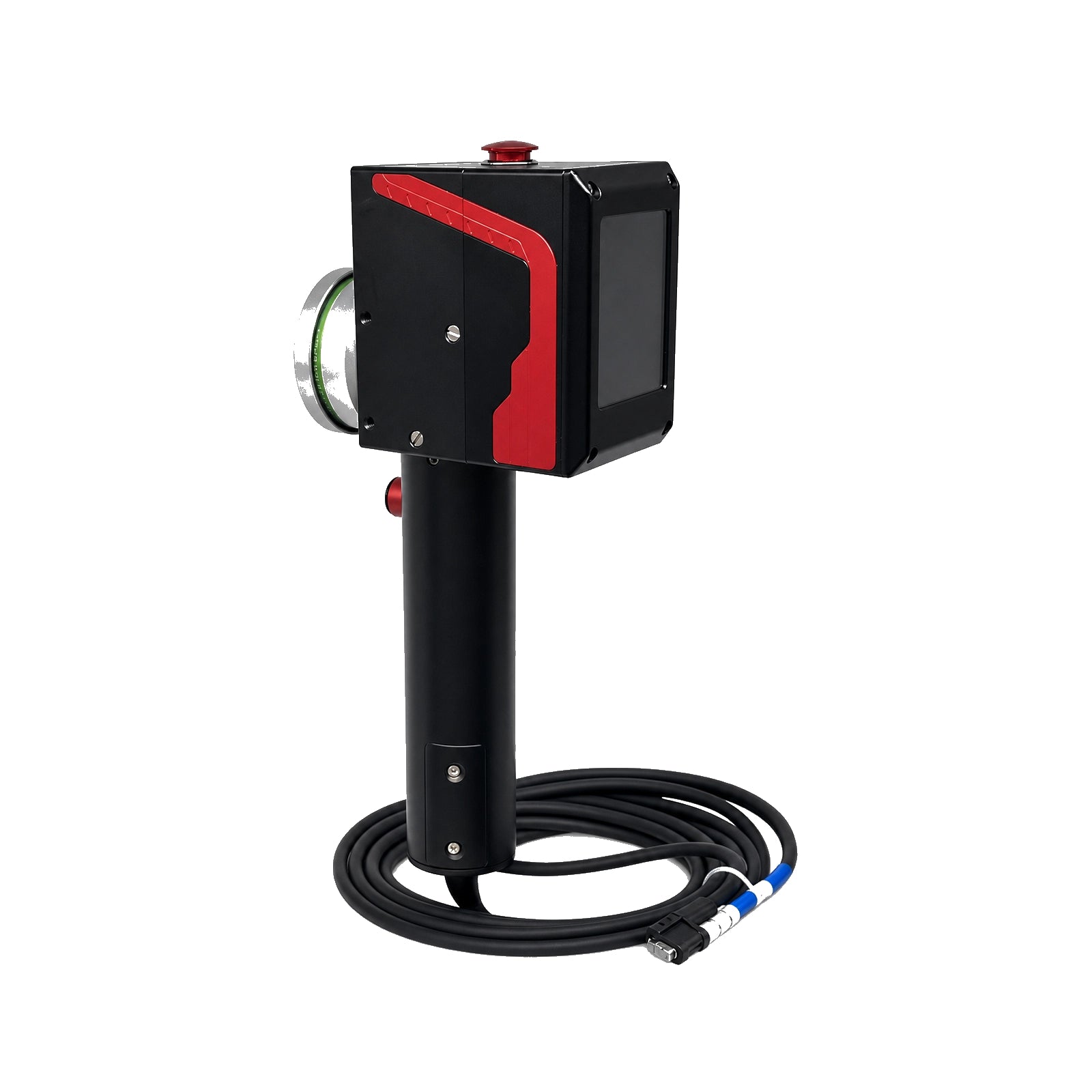

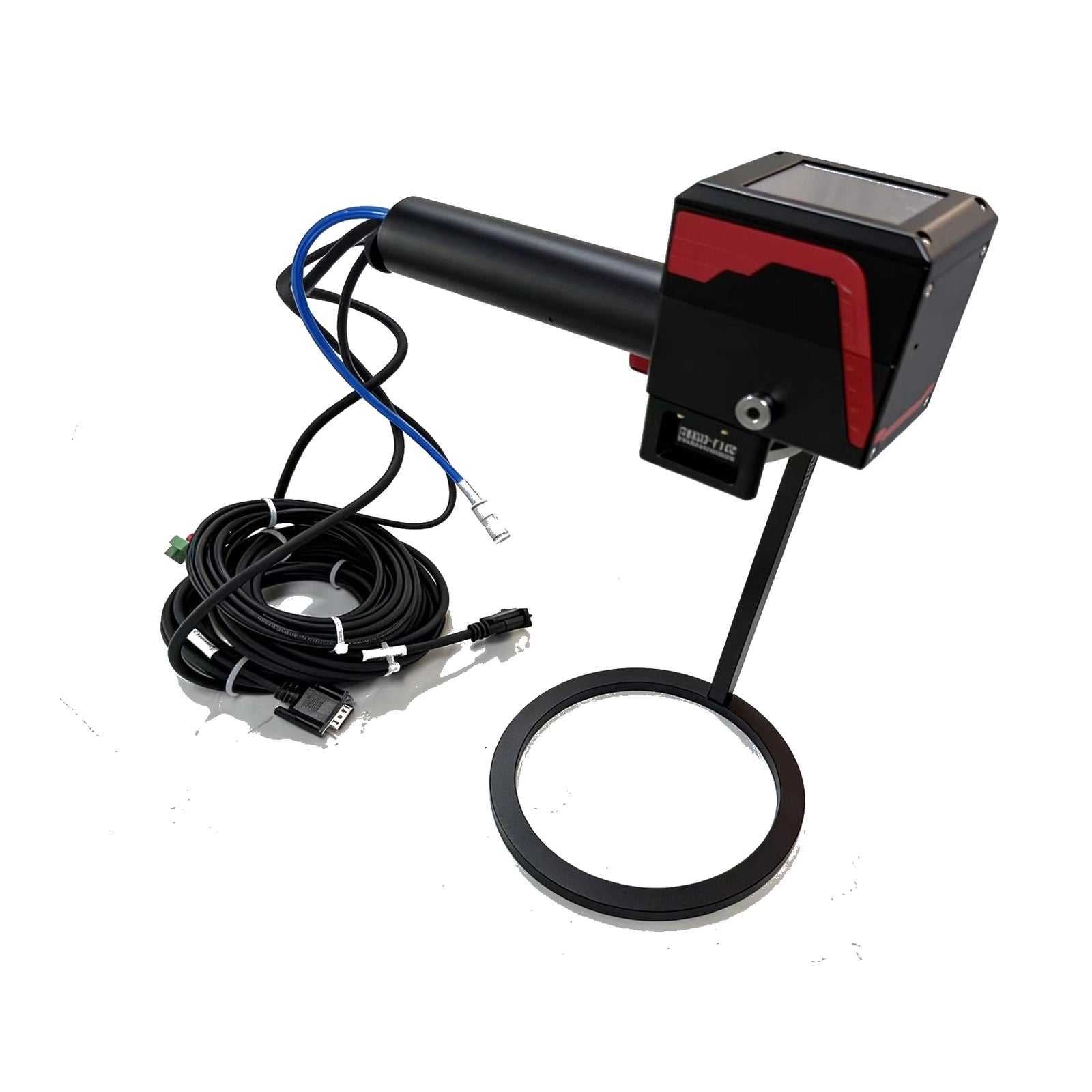

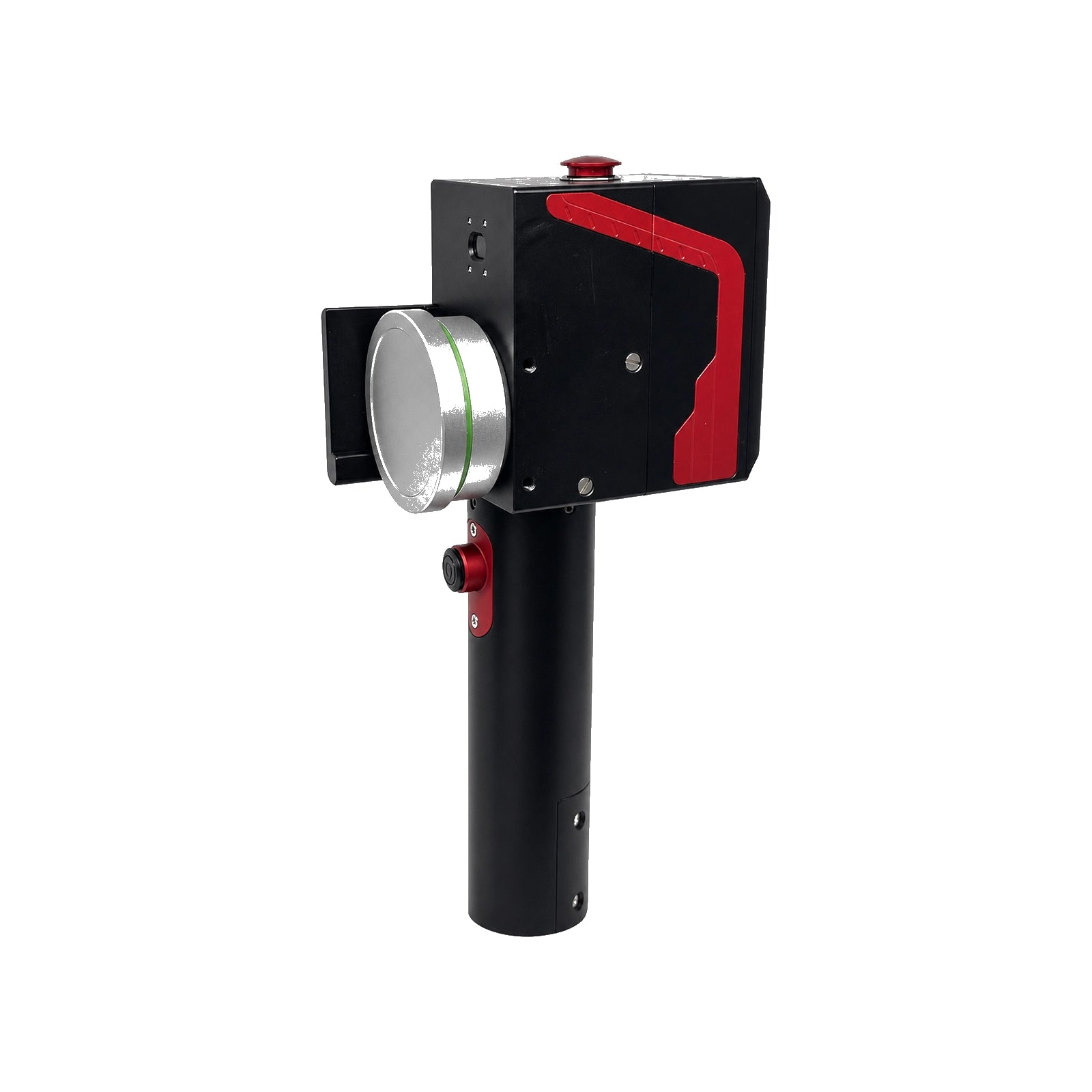

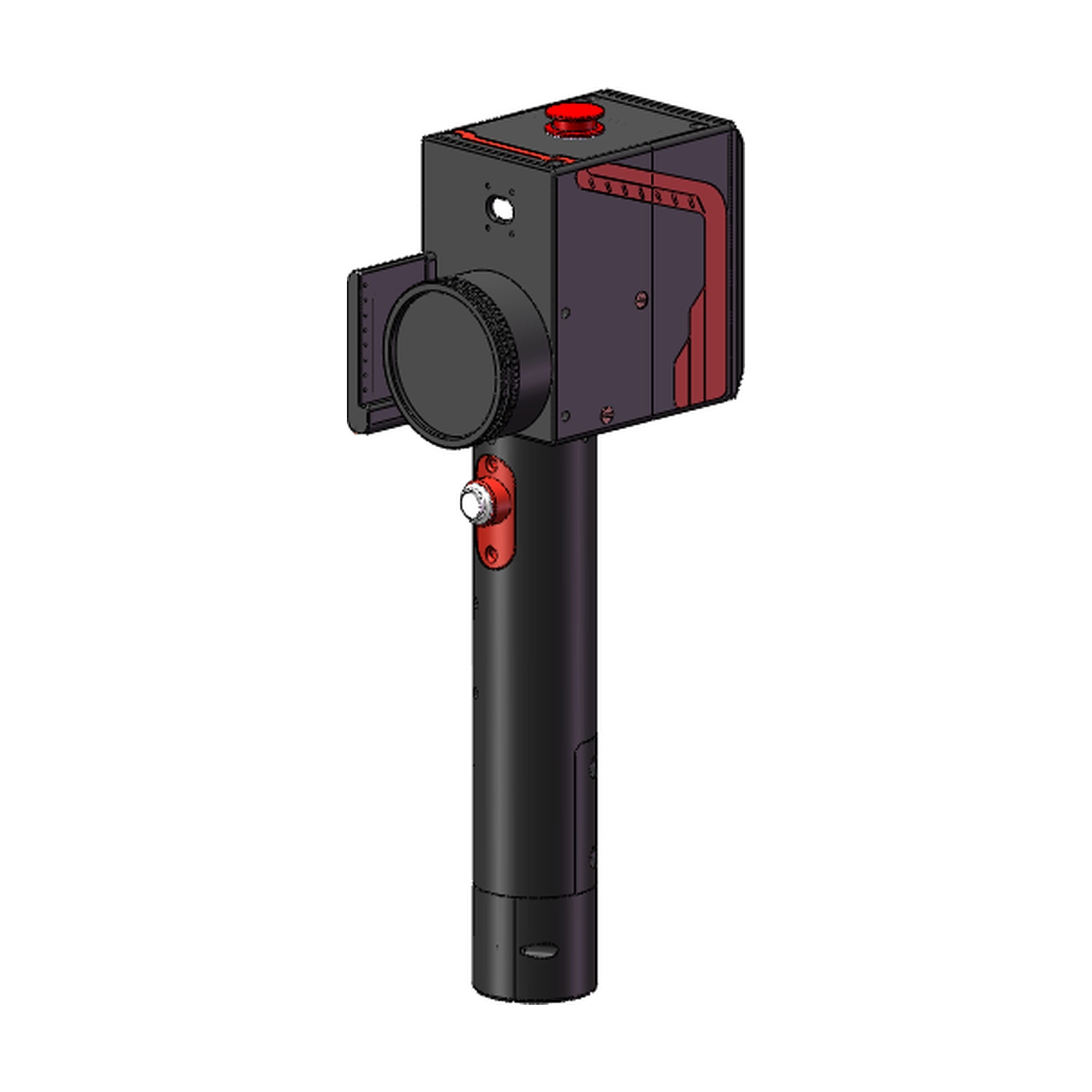

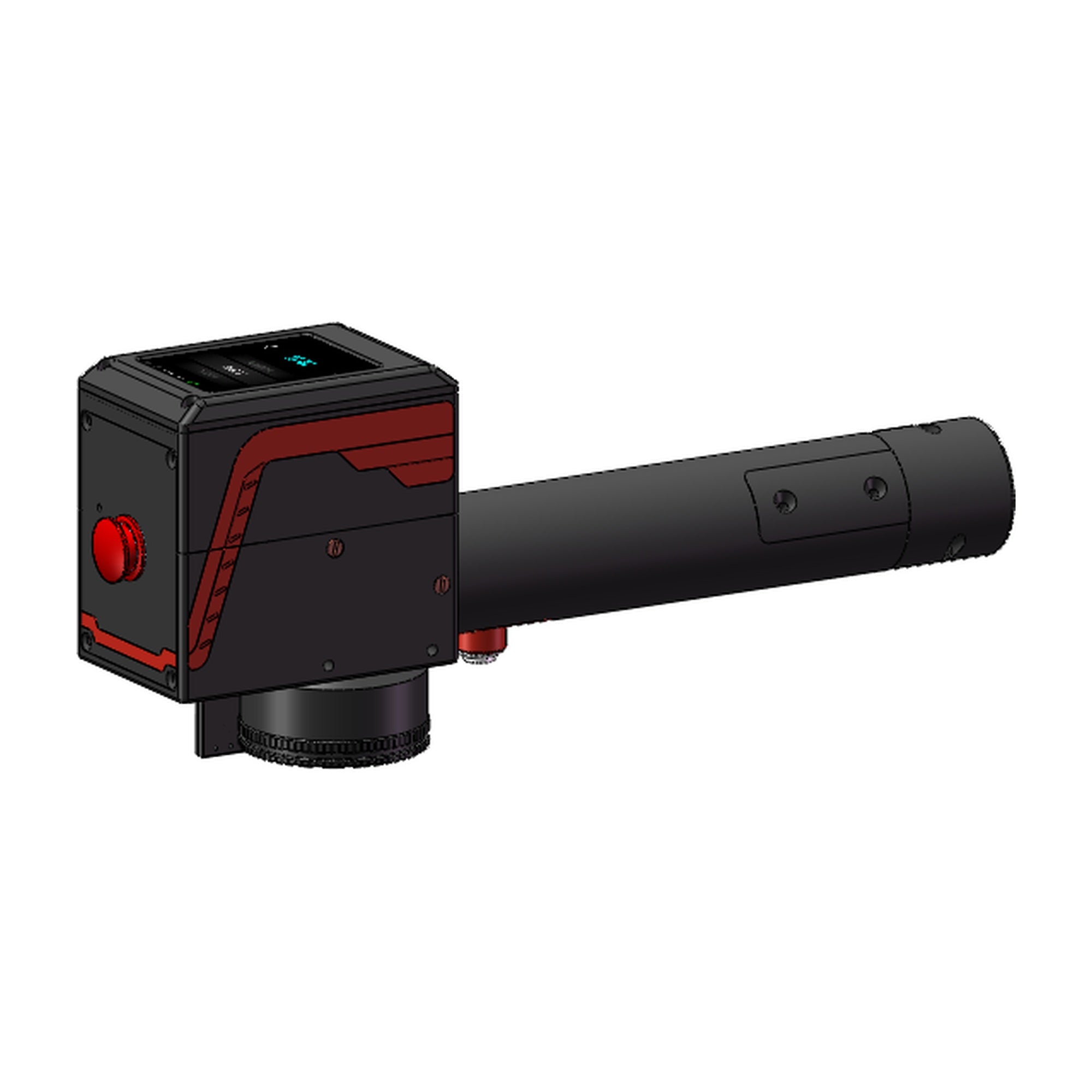

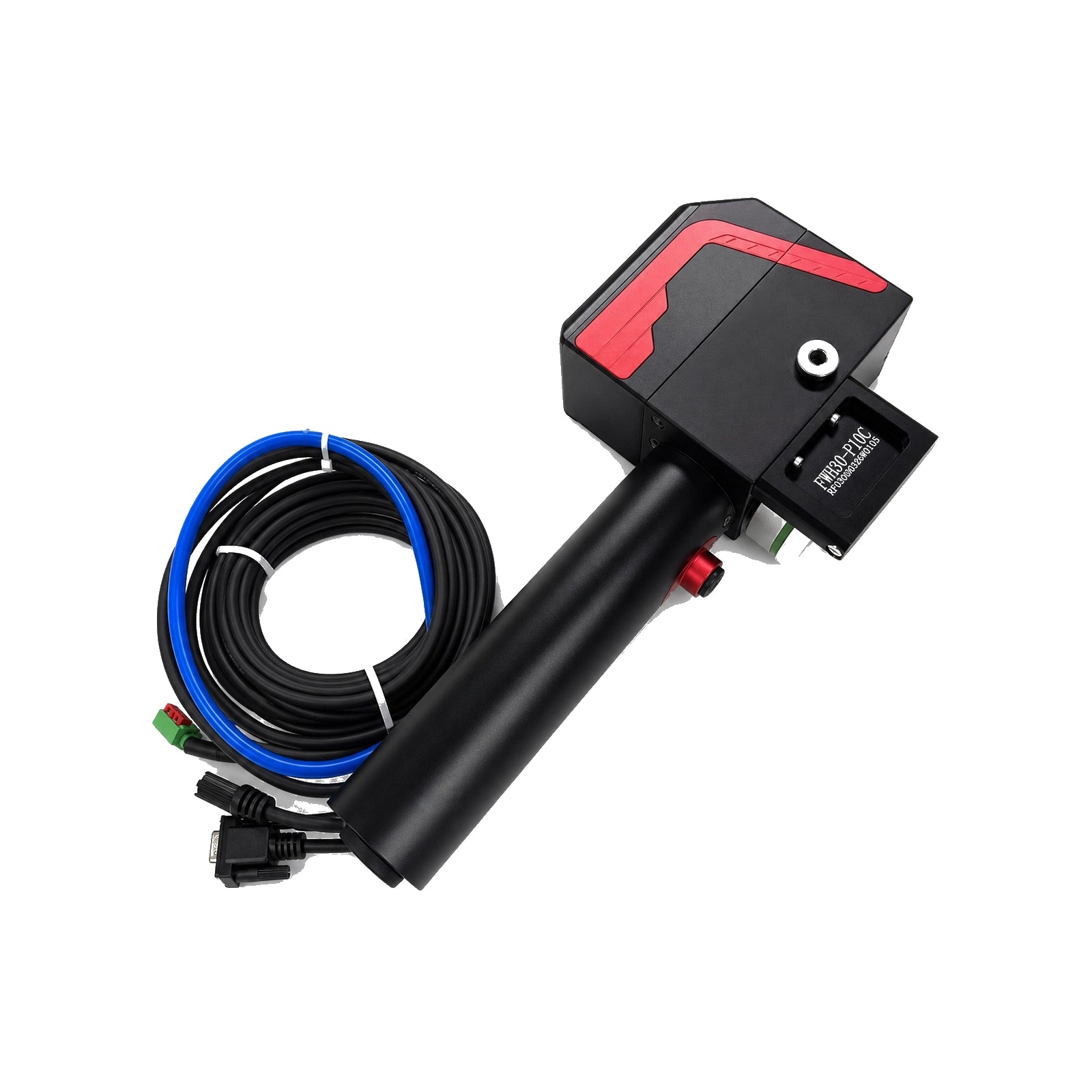

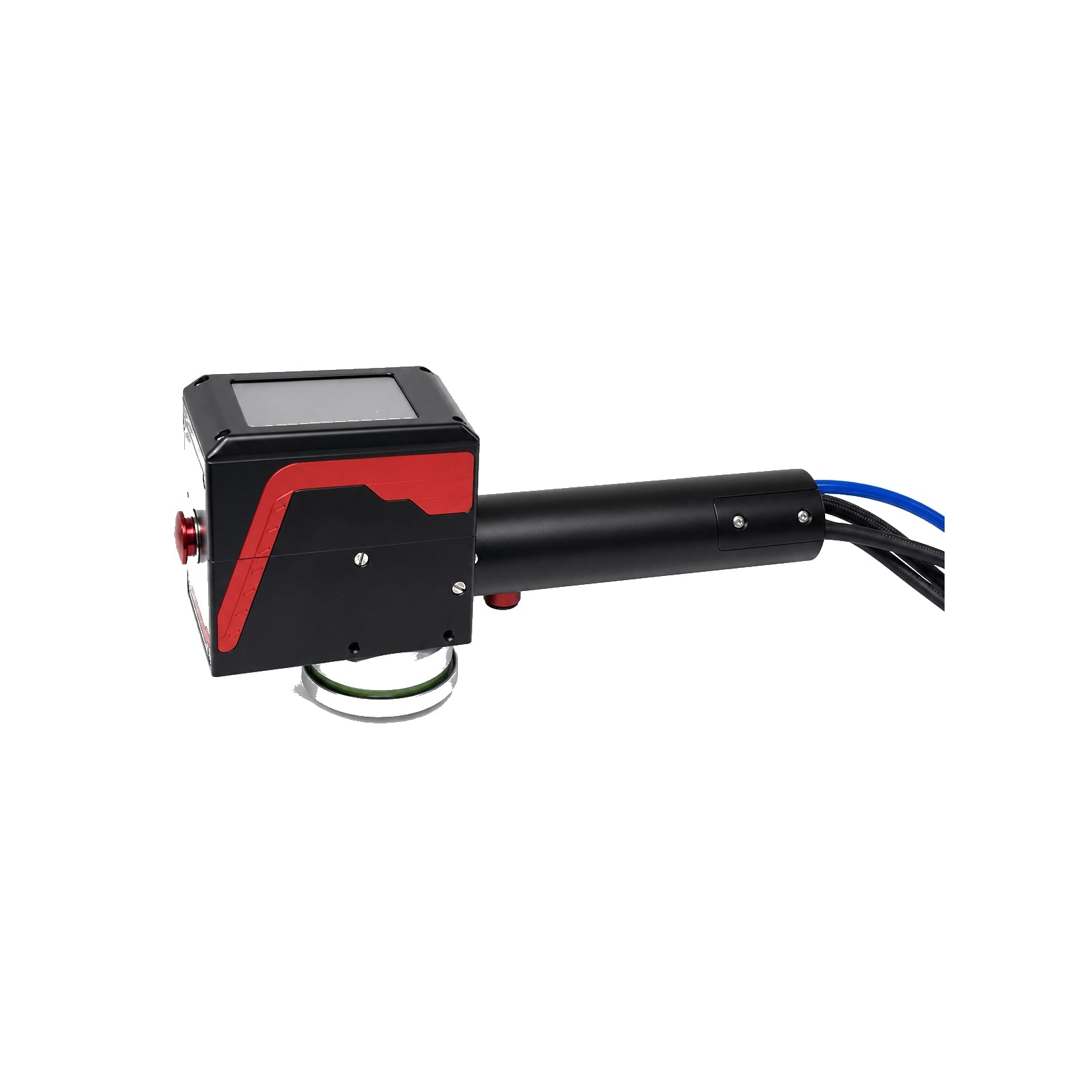

Přenosná pulzní čisticí hlava Relfar FWH30-P10C | Pulzní laserové čištění 300W
Relfar FWH30-P10C je přenosná pulzní čisticí hlava pro průmyslové zákazníky a integrátory, kteří staví kompaktní pulzní laserové čisticí systémy. Je navržena kolem vláknového rozhraní QCS Ø17, objektivu F254, rozsahu skenování 145 x 145 mm a ovládací platformy s dvojitým displejem pro pulzní čištění.
Produktový balíček zahrnuje přenosnou pulzní čisticí hlavu, 7palcové HMI, pulzní laserový čisticí systém M2, napájecí zdroje, kabel k displeji a ochranné čočky. Použijte tuto stránku k potvrzení vhodnosti modelu, optického rozhraní, požadavků na plyn, ovládacích kabelů, manuálů a poznámek k objednávce před nákupem.
Nejvhodnější pro
- Pulzní laserové čisticí systémy, které potřebují přenosnou čisticí hlavu s integrovaným skenováním, monitorováním vzdálenosti a ovládáním HMI.
- Výrobci strojů a projekty modernizace, kde musí být před integrací potvrzeno vláknové rozhraní QCS Ø17, objektiv F254 a rozsah skenování 145 x 145 mm.
- Průmyslové údržbové nebo přípravné pracovní postupy, kde bude konečná konfigurace laseru, procesu, bezpečnosti a plynu ověřena integrátorem.
Klíčové vlastnosti
- Platforma pulzní čisticí hlavy: Přenosná pulzní čisticí hlava FWH30-P10C pro aplikace pulzního laserového čištění s jmenovitým výkonem až 300W.
- Velké skenovací pole: Objektiv F254 s rozsahem skenování 145 x 145 mm a rychlostí skenování až 30000 mm/s.

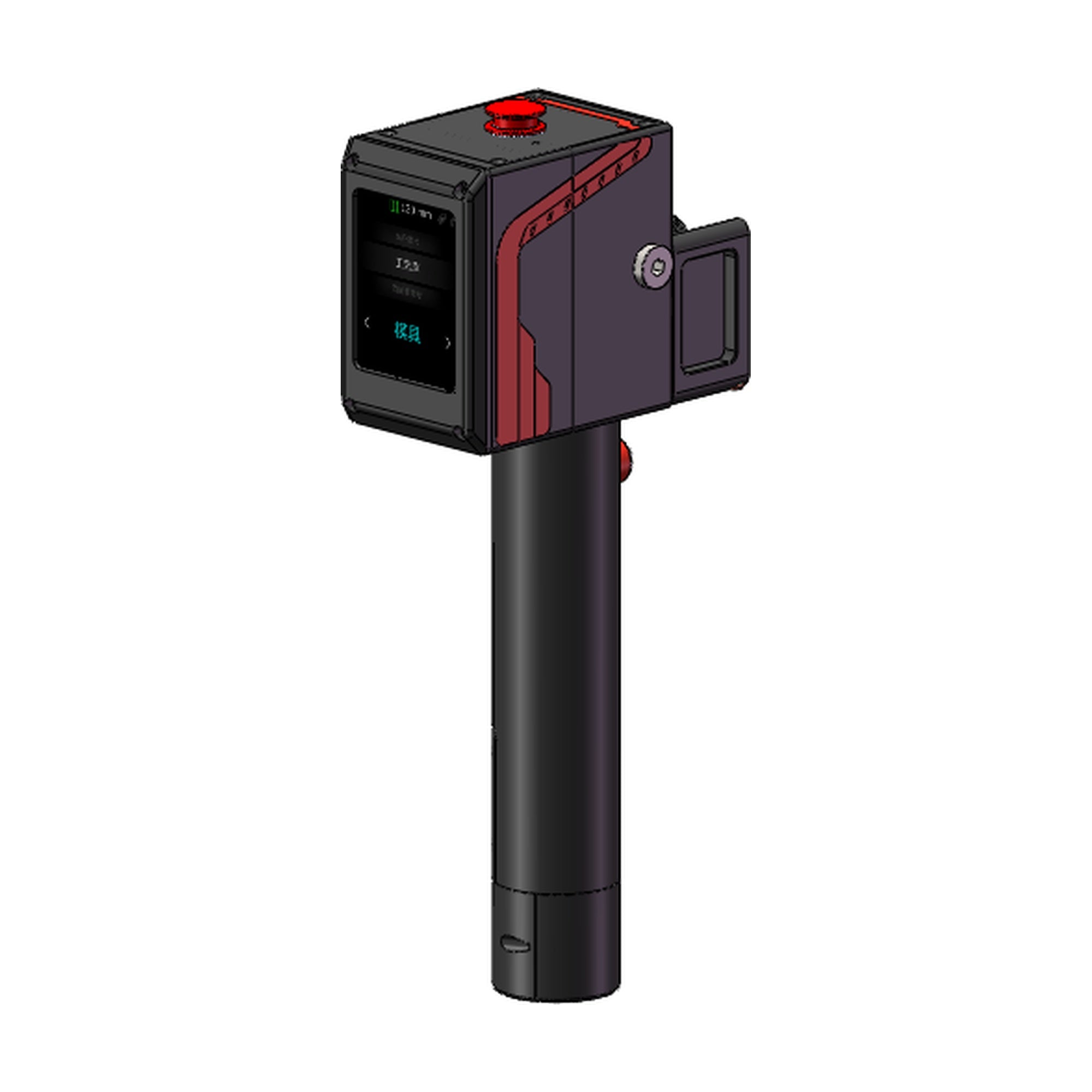

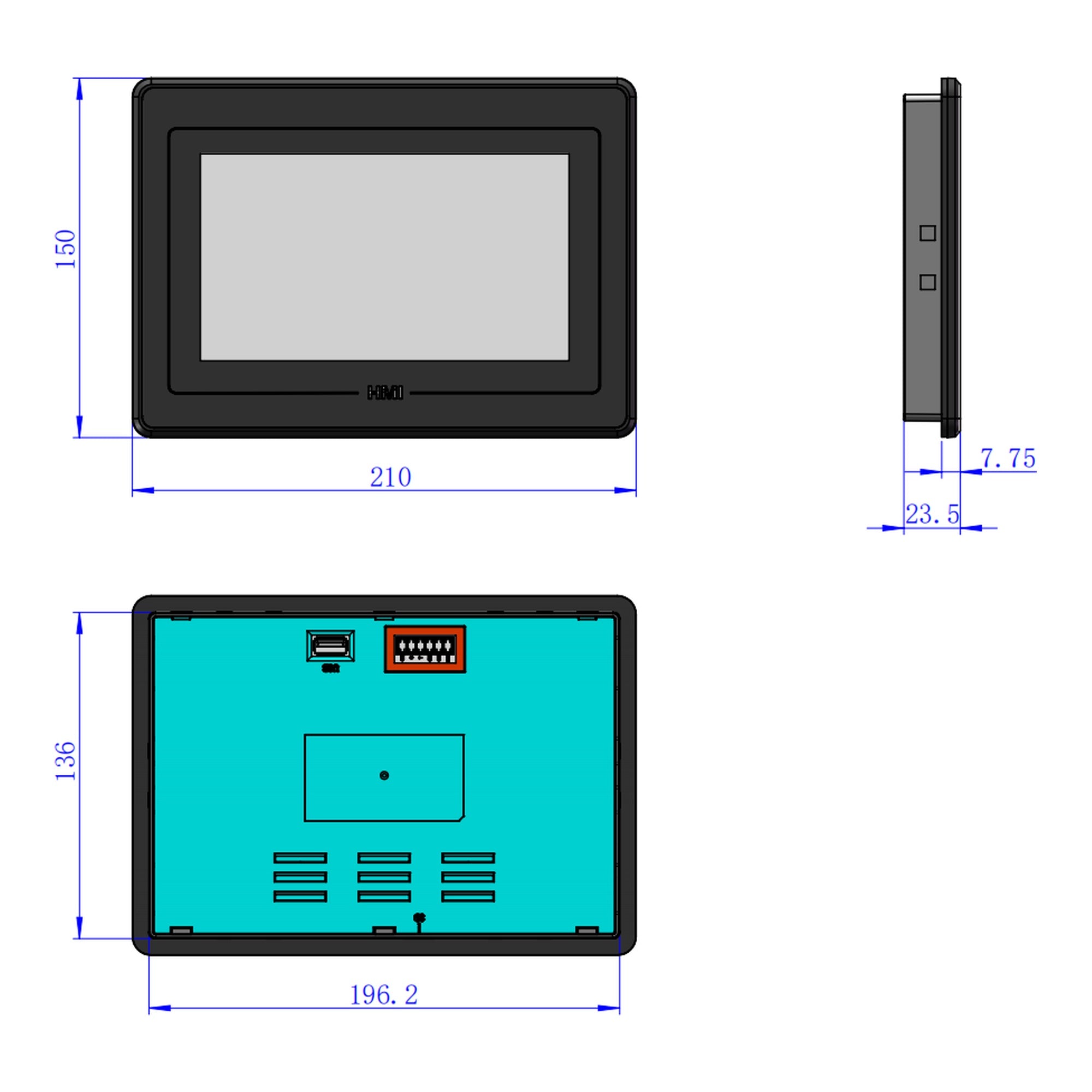

- Ovládání s dvojitým displejem: 7palcové HMI plus 2,8palcový displej na hlavě pro stav systému, alarm XY zrcadla, monitorování vzdálenosti a úpravu vybraných parametrů.
- Knihovna parametrů procesu: HMI podporuje počet skenů, výkon laseru, frekvenci, šířku pulzu, rychlost skenování, délku skenu, šířku skenu a více nastavení vlnových forem.
- Monitorování systému: Oblast stavu HMI sleduje alarm tlaku vzduchu, alarm chladiče, laserový alarm, alarm XY zrcadla, stav WiFi/cloud a bezpečnou pracovní vzdálenost.
- Modulární podpora čištění: Modul podpory pevného zaostření a modul bočního foukání pomáhají s polohováním, skenováním a odstraňováním prachu během čištění.
- Volitelný pracovní postup značení: Manuál popisuje funkci značení v mobilní aplikaci pro značení kovů, když je systém nakonfigurován pro značení.
Kompatibilita
- Vláknové rozhraní: QCS Ø17, bez izolátoru.
- Rozsah vlnové délky laseru: 1070 ± 20 nm.
- Jmenovitý výkon: ≤300W / pulz.
- Připojení plynu: 6 mm plynová trubice. Běžné plyny zahrnují stlačený vzduch s olejovou/vodní filtrací, argon a dusík.
- Elektrické napájení: Hlavní deska a galvanometr vyžadují externí napájení DC 24V a DC ±15V. Před provozem dodržujte tabulky zapojení v manuálu.
- Poznámka ke spotřebnímu materiálu: Roční balíček spotřebního materiálu pro tento nový model připravuje poprodejní servis a zatím není uveden jako volitelný balíček.
Specifikace
Technické specifikace
| Položka | FWH30-P10C |
|---|---|
| Název produktu | Ruční pulzní čisticí hlava |
| Model | FWH30-P10C |
| Vláknové rozhraní | QCS Ø17, bez izolátoru |
| Rozsah vlnových délek | 1070 ± 20 nm |
| Jmenovitý výkon | ≤300W / pulz |
| Specifikace pole čočky | F254 mm |
| Rozsah skenování | 145 x 145 mm |
| Rychlost skenování | ≤30000 mm/s |
| Tlak pomocného plynu | ≤1 MPa |
| Efektivní čistý otvor | Ø8 |
| Hmotnost | 1,0 kg |
Seznam balení
| Položka | Specifikace | Množství |
|---|---|---|
| Ruční pulzní čisticí hlava | FWH30-P10C | 1 ks |
| Napájecí zdroj 24V | S-60-24 | 1 ks |
| Napájecí zdroj 15V | HF60W-D-L | 1 ks |
| 7palcový displej | Pulzní čištění, RDWelder-DWPro | 1 ks |
| Kabel pro připojení displeje | 1,5 m černý kabel, 6pinové samčí konektory na obou koncích | 1 ks |
| Laserový pulzní čisticí systém M2 | H08-841A | 1 ks |
| Ochranné čočky | D48 x 3 | 4 ks |
Ke stažení
Před objednáním
Před objednáním potvrďte kompatibilitu pulzního laseru, rozhraní QCS Ø17 pro vlákno, rozsah pole čočky, rozsah skenování, nastavení plynu, napájení, řídicí kabeláž a bezpečnostní zámky.
Bezpečnostní upozornění: Před výstupem laseru odstraňte kryt prachu z pole čočky. Noste certifikované ochranné brýle pro vláknové lasery a dodržujte požadavky na bezpečnost laserového zdroje, elektrické instalace, plynu a pracoviště před provozem.
Udržujte produkt čistý a zabraňte vniknutí chladicí kapaliny, kondenzátu, prachu nebo jiných cizích látek do dutiny. Výměna a kontrola optických čoček by měla probíhat v čistém prostředí.
Roční balíček spotřebního materiálu pro FWH30-P10C stále připravuje poprodejní servis. Bude přidán samostatně po finalizaci seznamu spotřebního materiálu.
Často kladené otázky
Je tento typ produktu stejný jako svářecí hlavy Relfar?
Ne. FWH30-P10C je ruční pulzní čisticí hlava, nikoli laserová svářecí hlava s podáváním drátu. Před nákupem potvrďte zdroj pulzního laseru, optický konektor, řídicí systém a požadavky na čisticí proces.
Zahrnuje tento výpis roční balíček spotřebního materiálu?
Ještě ne. Balíček spotřebního materiálu FWH30-P10C připravuje poprodejní servis a bude přidán po finalizaci seznamu spotřebního materiálu.
Jsou k dispozici návody nebo podrobnosti o zapojení?
Použijte sekci Ke stažení pro anglický produktový manuál. Manuál obsahuje parametry produktu, poznámky k instalaci, pokyny k údržbě, ovládání HMI, tabulky zapojení a definice rozhraní.
