Spanien Retrofit-Fallstudie
5 kW CO2-Mechanik, 6 kW Faserproduktion: ein Retrofit-Fall aus Barcelona mit Erhalt der ursprünglichen Maschinenbasis.
Eine Praxisgeschichte aus Spanien: wie eine kundeneigene High-End-CO2-Laserschneidmaschine von einem 5-kW-CO2-System auf eine 6-kW-Faserlaserplattform aufgerüstet wurde, während Maschinenkörper, Bewegungssystem und vertrauter Bedienworkflow erhalten blieben.
Das Projekt in einem Satz
Dies war kein reiner Laserquellentausch. Es war ein vollständiges System-Retrofit.

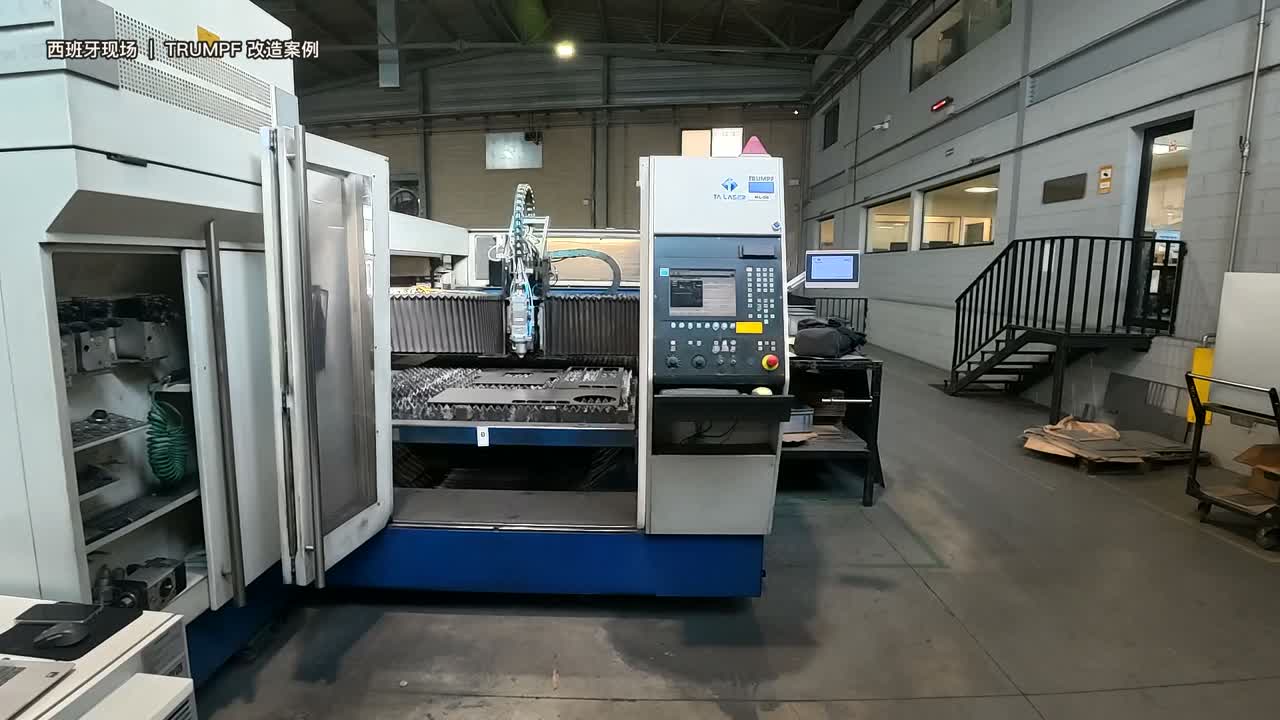

Der Kunde besaß bereits eine starke mechanische Plattform: eine kundeneigene TRUMPF TruLaser 5030 Classic CO2-Maschine, die etwa 18 Jahre im Einsatz war. Der Grund für das Retrofit war praktisch: Betriebskosten und Wartungskosten senken, Schneideffizienz verbessern und eine Maschine behalten, die das Bedienerteam bereits kannte.
Das Retrofit behielt die wertvolle Maschinenbasis und Bewegungsarchitektur bei und integrierte dann eine neue Faserlaserquelle, Kühler, Schneidkopf, Gasänderungen, mechanische Adapter, Steuersignale, Alarme und Sicherheitsverriegelungen zu einem funktionierenden Produktionssystem.
Projektübersicht
Warum Retrofit?
Die alte Maschine hatte noch das Teil, das am schwersten wieder zu beschaffen ist: eine bewährte mechanische Basis.
| Kundenfrage | Retrofit-Lösung |
|---|---|
| Warum das CO2-System nicht weiter reparieren? | Die Maschine konnte noch schneiden, aber die alte Laserquelle und der optische Pfad verursachten höheren Wartungsaufwand, Energieverbrauch und Betriebskosten. |
| Warum nicht eine neue OEM-Fasermaschine kaufen? | Eine neue Maschine würde hohe Investitionskosten sowie einen längeren Einkaufs-, Installations- und Schulungszyklus bedeuten. Das Retrofit behielt den vertrauten Maschinenworkflow bei und senkte die Investitionshürde. |
| Was machte diese Maschine erhaltenswert? | Der Maschinenkörper, das Bewegungssystem und der allgemeine mechanische Zustand hatten weiterhin echten Produktionswert. Das Alter allein war nicht entscheidend. |
| Was hat der Kunde tatsächlich gekauft? | Nicht nur eine höhere Wattzahl. Sie kauften geringeren Wartungsdruck, besser kontrollierbare Kosten und eine vertraute Maschine, die zur effizienten Produktion zurückkehrte. |
Technische Realität
Die Umrüstung von CO2 auf Faser bedeutet, dass die gesamte Maschine mit dem neuen Lasersystem übereinstimmen muss.
Steuerungskommunikation
Die sensibelste Arbeit bestand darin, die ursprüngliche Maschinensteuerungslogik, Bereitstellungssignale, Startsequenz und Alarmzustände mit dem neuen Fasersystem zusammenarbeiten zu lassen.
Sicherheitslogik
Das Ziel war nicht, die Sicherheit zugunsten der Geschwindigkeit zu umgehen. Zustand der Laserquelle, Kühlgerät, Alarme und Maschinenbereitschaft mussten vor dem Schneiden sorgfältig koordiniert werden.
Mechanische Anpassung
Der neue Schneidkopf und die Originalstruktur verhielten sich nicht wie ein Plug-in-Ersatz. Montage, Abstände, Gasführung und Adapterarbeiten waren alle wichtig.
Gas und Kühlung
Eine CO2-Maschine und eine Faserlaser-Maschine verlangen nicht dieselben Gas-, Wasser- oder optischen Pfadbedingungen. Die Unterstützungssysteme mussten im Rahmen des Retrofits überprüft werden.
Validierung vor Ort
Bevor zu viel demontiert wurde, überprüfte das Team den Maschinenstatus, die Kommunikationsfähigkeit, Alarme und wichtige Variablen, damit das Projekt nicht blind voranschritt.
Kundenzusammenarbeit
Das lokale Team unterstützte beim Abbau und bei mechanischen Arbeiten, was half, ein komplexes Retrofit im Ausland in einen kontrollierbaren Prozess zu verwandeln.
Der entscheidende Moment
Als das erste erfolgreiche Strahl- und Schneidergebnis eintraf, wandelte sich das Projekt vom Risiko zum Beweis.
Bei einem Retrofit wie diesem ist der emotionale Moment nicht der Tag, an dem die neue Laserquelle neben der Maschine platziert wird. Es ist der Moment, in dem die alte Maschine das neue System akzeptiert, korrekt emittiert, stabile Proben schneidet und der Kunde sieht, dass die vertraute Ausrüstung wie ein modernes Fasersystem produzieren kann.
Laut den Projektnotizen war der Kunde besonders zufrieden mit der verbesserten Effizienz, den geringeren Betriebskosten und der Tatsache, dass die Maschine weiterarbeiten konnte, ohne dass das Team eine völlig neue Maschinenplattform erlernen musste.
Sehen Sie den Umbau in Barcelona in der Werkstatt
Dieses Video zeigt den umgerüsteten TRUMPF CO2-Laser, der nach dem in dieser Fallstudie beschriebenen Umbau als 6-kW-Faserlaserplattform läuft.
Sehen Sie Xiaodongs Interview mit Bob
Dieses Interview liefert weitere Hintergründe zum Umbauprojekt in Spanien, einschließlich der Kundenentscheidung, technischen Koordination und praktischen Lektionen bei der Umrüstung eines älteren CO2-Lasers auf eine Faserplattform.
Checkliste für Käufer
Wie man beurteilt, ob ein alter CO2-Laserschneider ein guter Umbaukandidat ist
| Prüfpunkt | Was vor der Angebotserstellung zu bestätigen ist |
|---|---|
| Maschinenzustand | Kann die Maschine mit dem bestehenden System noch laufen, sich genau bewegen und schneiden? |
| Mechanischer Wert | Ist das Bett, der Portalrahmen, das Bewegungssystem und die Antriebsarchitektur noch erhaltenswert? |
| Zugriff auf Steuerung | Kann das Umbau-Team Maschinensignale, Alarme, Startsequenz und Sicherheitsanforderungen verstehen? |
| Kundenziel | Besteht der Hauptbedarf in geringeren Kosten und besserer Effizienz, oder ist der Kunde mit der gesamten Maschine unzufrieden? |
| Vor-Ort-Unterstützung | Kann der Kunde Fotos vom Typenschild, Schneidkopf, Schaltschrank, aktuellen Alarmen, Materialien und Produktionsanforderungen bereitstellen? |
Marken- und Rechtehinweis
Dies ist ein unabhängiger Umbau-Fall, keine OEM-Veröffentlichung.
Marken- und Modellnamen werden nur verwendet, um die kundeneigene Ausrüstung im Projekt zu identifizieren. Sky Fire Laser ist weder mit TRUMPF verbunden, noch wird es von TRUMPF gesponsert oder unterstützt.
Interviewaufnahmen, Werkstattvideos, Fotos, Untertitel, Musik, Zeichnungen, Kundennamen, Logos und Mitarbeiterbilder dürfen nur veröffentlicht werden, wenn die entsprechenden Rechte und Genehmigungen vorliegen. Vertrauliche Steuerungslogik, Programmdetails, Zeichnungen und kundensensible Informationen sollten nicht in öffentlichen Artikeln und Videos erscheinen.
Zur Überprüfung des Umbaus
Haben Sie einen älteren CO2-Laserschneider, der vielleicht noch zu retten ist?
Senden Sie das Maschinenmodell, das Typenschild, Fotos des Schaltschrankes, Fotos des Schneidkopfes, aktuelle Schneidmaterialien, Dickenbereich, Alarmhistorie und Ihr Produktionsziel. Wir können helfen zu prüfen, ob ein Faserumbau praktisch ist, bevor Sie sich für den Kauf einer neuen Maschine entscheiden.
