Source laser UV refroidie par air JPT Lark-355-5A et 5ASE pour le marquage de précision
Impossible de charger la disponibilité des retraits
Des questions ?
N'hésitez pas à nous contacter
Présentation du produit
Présentation

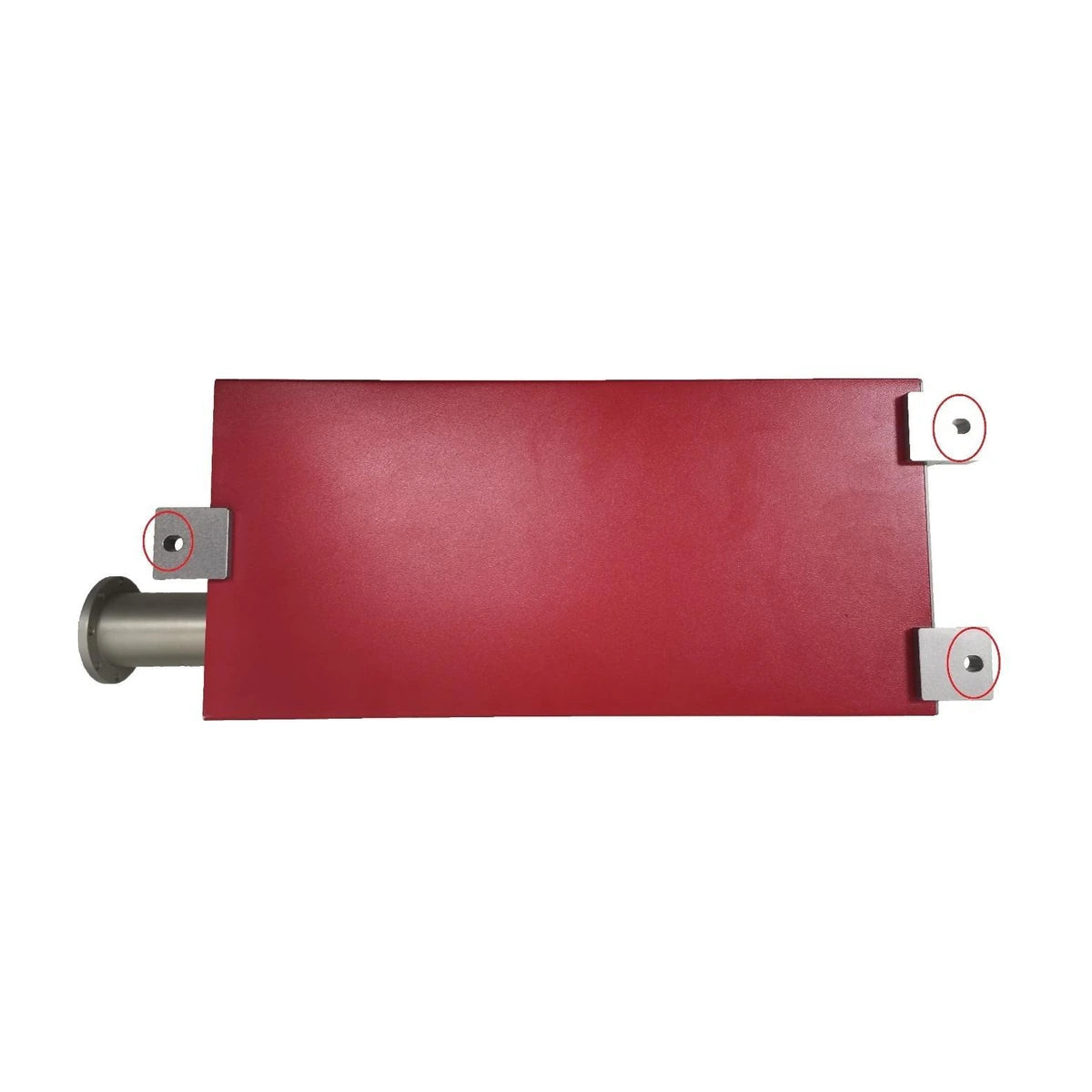

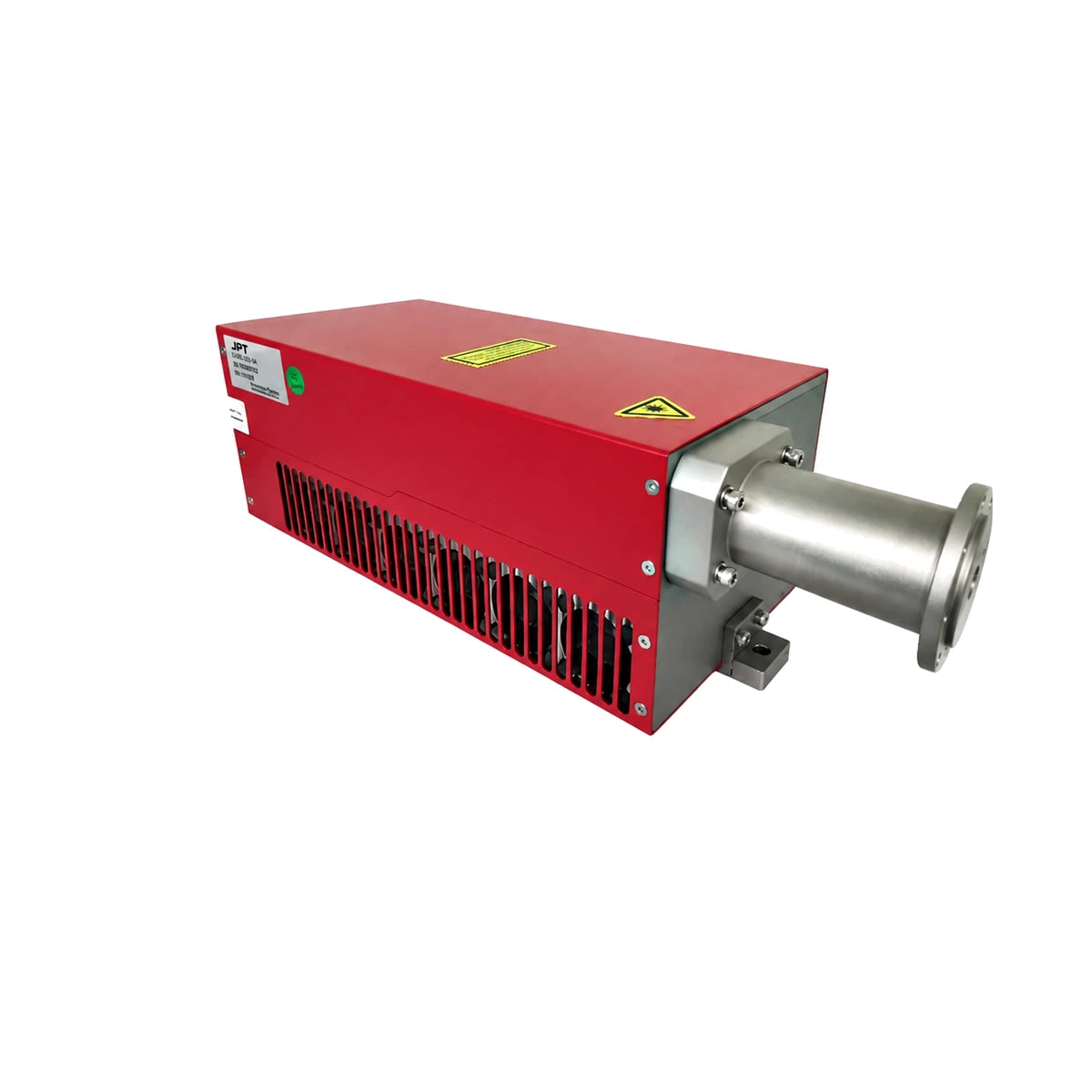

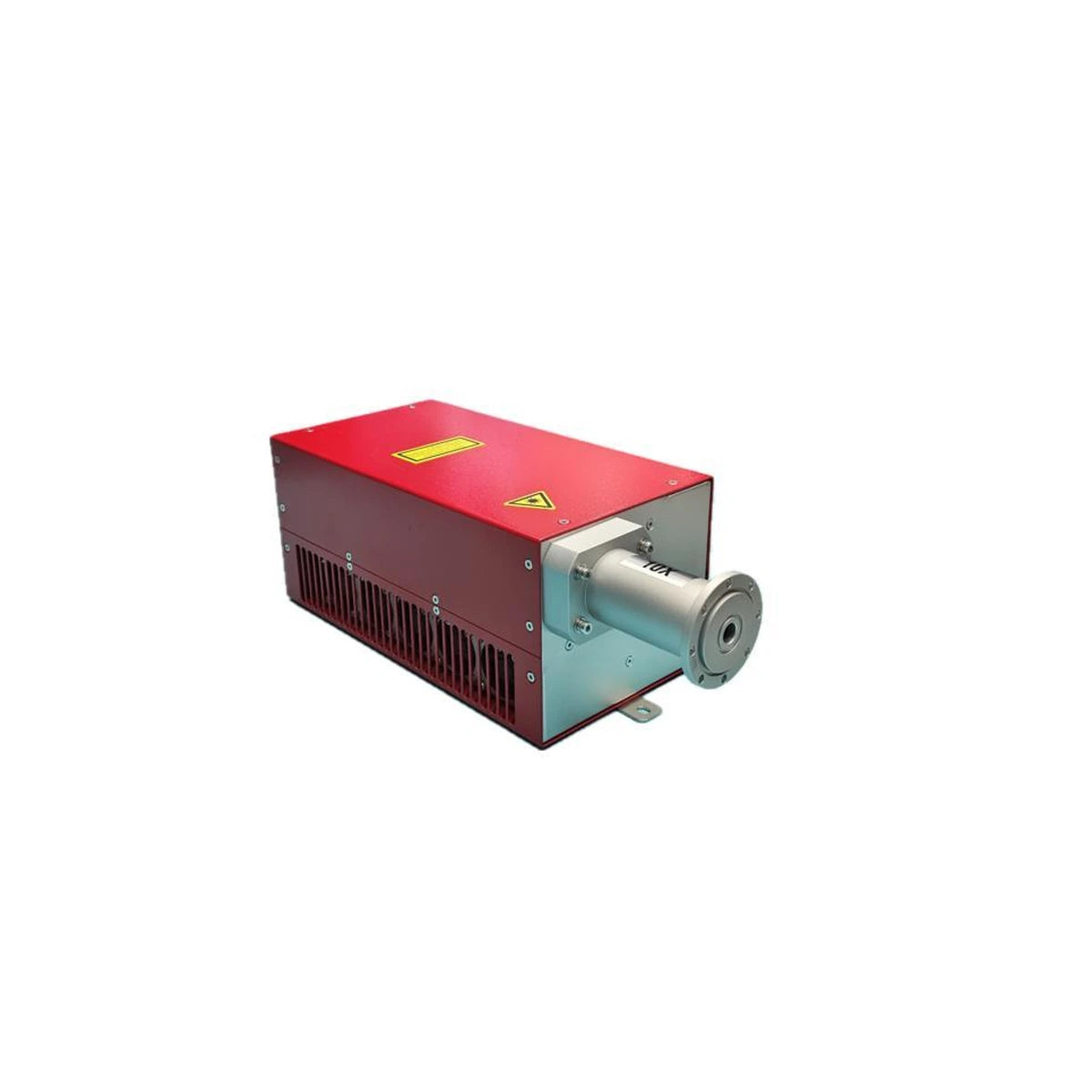

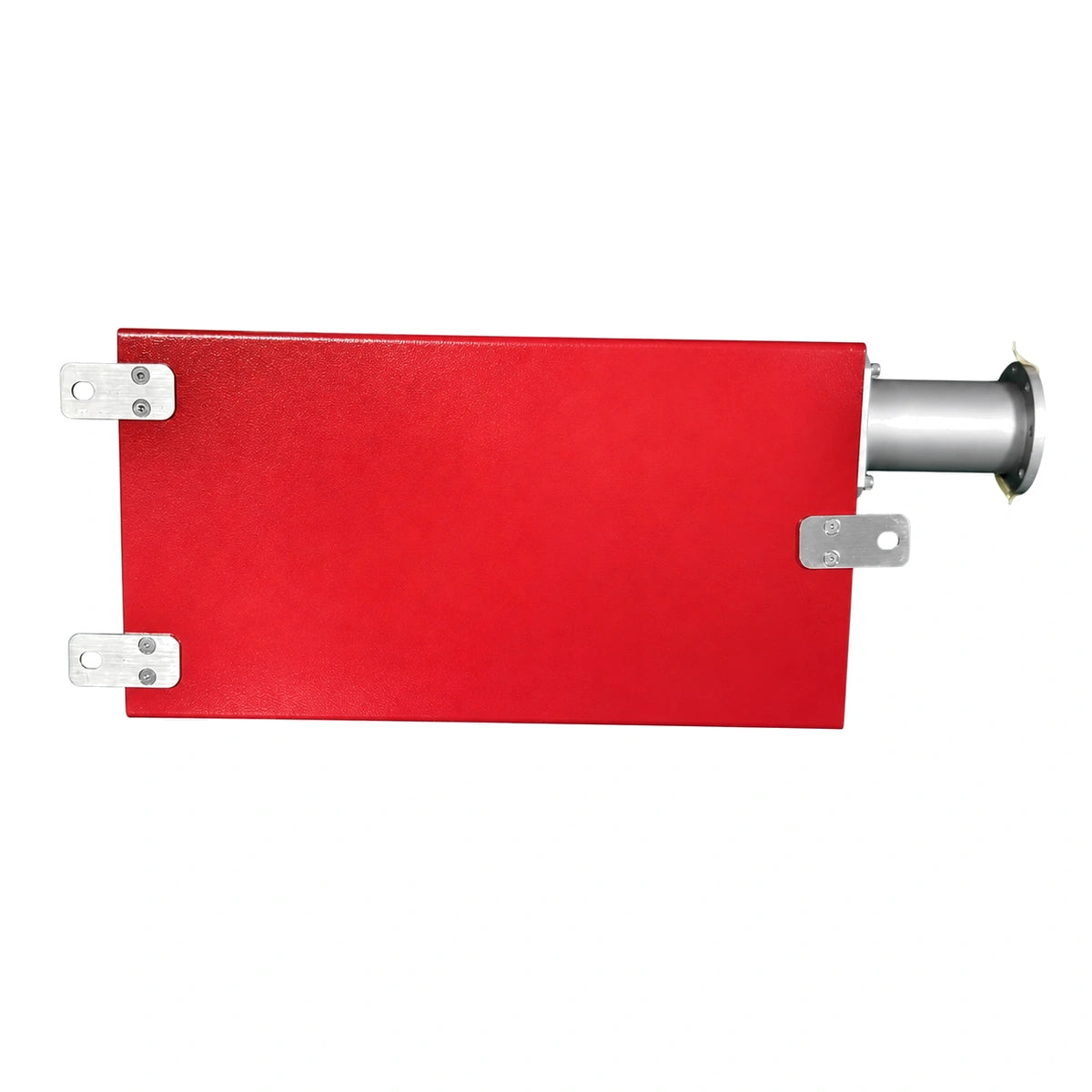

Sources laser UV refroidies par air JPT LARK-355-5A et Lark-355-5ASE
Les JPT LARK-355-5A et Lark-355-5ASE sont des sources laser UV de classe 5 W, refroidies par air, conçues pour le marquage de précision et le microusinage industriel. Les deux modèles fonctionnent à 355 nm et fournissent une puissance de sortie moyenne supérieure à 5 W à 50 kHz, avec une courte durée d’impulsion, une qualité de faisceau élevée et un faible impact thermique sur les matériaux sensibles.
Le LARK-355-5A est le modèle antérieur, tandis que le Lark-355-5ASE est l’option de nouvelle génération. Ils prennent en charge les mêmes fonctions de marquage essentielles et offrent des résultats de traitement comparables, mais utilisent des configurations de composants internes différentes. Le 5ASE dispose également d’une plateforme refroidie par air plus récente et compacte, facilitant son intégration dans les équipements OEM et les systèmes de marquage.
Applications idéales
- Marquage fin sur les plastiques, le verre, les céramiques et les composants électroniques.
- Traitement de précision des semi-conducteurs et des matériaux sensibles à la chaleur.
- Perçage, découpe, gravure et traitement de micro-motifs de haute qualité.
- Systèmes de marquage OEM nécessitant une source UV compacte sans groupe de refroidissement à eau.
Caractéristiques principales
- Longueur d’onde UV de 355 nm : crée un petit point focalisé avec une zone affectée thermiquement limitée.
- Puissance supérieure à 5 W : puissance nominale supérieure à 5 W à 50 kHz pour le traitement industriel de précision.
- Fonctionnement refroidi par air : aucun système externe de refroidissement par circulation d’eau n’est nécessaire.
- Options nouvelle et ancienne génération : choisissez la plateforme 5ASE plus récente ou le modèle 5A éprouvé.
- Capacité de traitement comparable : les deux modèles sont destinés aux mêmes fonctions essentielles et offrent des résultats de traitement comparables, avec des composants internes différents.
- Qualité de faisceau élevée : M² ≤ 1.2 avec une circularité du faisceau supérieure à 90 %.
- Intégration flexible : entrée 12 V DC, surveillance par interface graphique et modes de commande internes ou externes.
Comparaison des modèles
| Spécification | LARK-355-5A | Lark-355-5ASE |
|---|---|---|
| Génération du produit | Modèle antérieur | Modèle plus récent |
| Méthode de refroidissement | Refroidi par air | Refroidi par air |
| Longueur d’onde | 355 nm | 355 nm |
| Puissance de sortie moyenne | >5 W à 50 kHz | >5 W à 50 kHz |
| Durée d’impulsion | <20 ns à 50 kHz | <20 ns à 50 kHz |
| Plage de fréquence recommandée | 20-150 kHz recommandés pour le fonctionnement* | 20-150 kHz |
| Qualité du faisceau | M² ≤ 1.2 | M² ≤ 1.2 |
| Circularité du faisceau | >90% | >90% |
| Diamètre du faisceau | 0.50 ± 0.15 mm | 0.50 ± 0.15 mm |
| Stabilité de la puissance moyenne | RMS ≤5% sur 24 heures | RMS ≤5% sur 24 heures |
| Stabilité impulsion à impulsion | RMS ≤3% à 50 kHz | RMS ≤3% |
| Consommation électrique moyenne | <200 W | <200 W |
| Dimensions du laser | 307.5 × 144.6 × 121.2 mm | 313.5 × 144.6 × 126.7 mm |
| Poids net | Environ 6.5 kg | Environ 5.6 kg |
*Le tableau technique du LARK-355-5A indique 20-200 kHz, tandis que les recommandations d’utilisation préconisent 20-150 kHz. Confirmez la fréquence requise auprès du fournisseur pour votre application.
Spécifications communes
| Type de laser | Source laser à solide UV refroidie par air |
|---|---|
| Mode spatial | TEM00 |
| Angle de divergence totale du faisceau | <2 mrad avant l’expansion du faisceau |
| Rapport de polarisation | >100:1 |
| Orientation de polarisation | Horizontale |
| Environnement de fonctionnement | 0-40°C ; humidité relative <80% |
| Environnement de stockage | -15-50°C ; humidité relative <90% |
| Alimentation requise | 12 V DC ; courant d’alimentation >17 A |
| Commande | Modes de commande internes et externes pris en charge par interface graphique |
Choisir entre les modèles 5A et 5ASE
- Choisissez le Lark-355-5ASE pour bénéficier de la plateforme de nouvelle génération et d’un poids net inférieur.
- Choisissez le LARK-355-5A lorsqu’une conception de machine existante ou une exigence de remplacement spécifie le modèle antérieur.
- Les deux modèles sont conçus pour des fonctions essentielles et des résultats de traitement comparables ; leurs composants internes et leurs dimensions physiques diffèrent.
Remarques relatives à la sécurité et à l’intégration
- Il s’agit de produits laser de classe 4 qui doivent être intégrés et utilisés par du personnel formé, dans une zone de travail laser contrôlée.
- Portez des lunettes de sécurité laser adaptées à la plage 355-1064 nm et évitez toute exposition aux rayonnements directs, réfléchis ou diffusés.
- Vérifiez le modèle, l’alimentation, la mise à la terre, les connexions de signal et la circulation de l’air de refroidissement avant l’installation.
- Ne démontez pas le laser. La maintenance et l’entretien doivent être effectués par du personnel technique agréé.
FAQ
Quelle est la différence entre le LARK-355-5A et le Lark-355-5ASE ?
Le 5A est le modèle antérieur et le 5ASE est le modèle plus récent. Ils sont conçus pour les mêmes fonctions essentielles et offrent des résultats de traitement comparables, mais leurs configurations de composants internes, leurs dimensions et leurs poids diffèrent.
Le Lark-355-5ASE est-il refroidi par air ?
Oui. Le Lark-355-5ASE utilise un refroidissement par air intégré et ne nécessite pas de groupe de refroidissement à eau externe.
Quel modèle dois-je choisir ?
Choisissez le 5ASE pour sa plateforme plus récente. Choisissez le 5A pour remplacer ou adapter une installation existante. Il est recommandé d’effectuer des essais sur échantillons avant la sélection finale.
5A: 500 × 200 × 250 mm; 5ASE: 450 × 200 × 250 mm
