Kit de base DIY 2000W pour machine de découpe laser à fibre

Aperçu

Kit DIY Core 2000 W

Un ensemble de matériel et de documents assortis de 2000 W destiné aux bricoleurs expérimentés, aux constructeurs qualifiés et aux équipes techniques possédant une expérience pratique du câblage électrique et de l'assemblage mécanique. Core s'adresse aux clients capables de lire les schémas approuvés, de planifier le montage électrique et le câblage local de la machine, d'assembler les composants électriques en vrac et d'effectuer l'installation ainsi que le débogage initial. Sélectionnez sur cette page le système et la configuration des servomoteurs, la marque de la source laser et la fréquence du refroidisseur S&A afin d'afficher le prix applicable des composants du Kit. Sky Fire consigne les modèles exacts, les interfaces et l'étendue de la livraison dans la nomenclature confirmée du Kit.

Livraison électrique : composants en vrac uniquement. Le groupe électrique du Kit Core est fourni sous forme de composants électriques et de matériaux de câblage emballés et non montés. Son prix couvre uniquement les matériaux, et non les plaques ou panneaux de montage électriques, le montage des composants, l'assemblage ou le service de câblage. Il ne s'agit pas d'une armoire électrique précâblée.

Tarification du groupe électrique : le groupe électrique en pièces détachées Core coûte 634 $ : le groupe électrique assemblé et câblé à 1 284 $, moins cinq jours ouvrés de main-d'œuvre d'assemblage et de câblage à 130 $ par jour (650 $ au total). Core exclut les plaques ou panneaux de montage ainsi que le service d'assemblage et de câblage. Le montant de 1 284 $ concerne uniquement le groupe électrique Ready, et non un Kit Ready complet ; 650 $ ne correspond pas au prix total de la mise à niveau de Core vers Ready.

L'emballage et le transport sont séparés. Le transport maritime standard est désormais disponible au paiement pour ce Kit 2000 W dans les régions configurées ci-dessous. L'emballage et la manutention avant expédition font toujours l'objet d'un devis séparé et ne sont inclus ni dans le prix du Kit ni dans le transport facturé au paiement. Confirmez la configuration, l'adresse de livraison et les éventuels frais supplémentaires avec Sky Fire avant le paiement.

Comparez ci-dessous les configurations de référence A/B/C chiffrées, puis demandez le devis final du Kit. Sky Fire confirme les modèles exacts, les interfaces, le prix détaillé et l'étendue de la livraison après examen technique et au moyen de la nomenclature confirmée du Kit.

Choisissez votre mode d'achat : Acheter des composants individuels · Comparer les niveaux de Kit · Découvrir l'accompagnement à la fabrication locale.

Idéal pour

• Les bricoleurs expérimentés et les constructeurs qualifiés disposant d'une expérience pratique en électricité et souhaitant assembler et câbler leur propre machine laser à fibre.
• Les équipes techniques capables d'intégrer les éléments mécaniques et électriques et pouvant se procurer ou fabriquer la structure de la machine, lire des schémas de câblage correspondant aux modèles, monter les composants, câbler, configurer et dépanner le système.
• Les clients qui privilégient une intégration manuelle au précâblage en usine. Core fournit des pièces électriques en vrac et les documents de référence essentiels, et non une armoire précâblée ou un ensemble de vidéos d'installation destiné aux débutants. Les travaux électriques locaux doivent être réalisés par du personnel dûment qualifié.

Choisissez le bon niveau de Kit : Core s'adresse aux constructeurs DIY expérimentés en électricité qui effectueront eux-mêmes le montage et le câblage des composants. Le Kit DIY Ready est principalement destiné aux intégrateurs, aux petits constructeurs de machines et aux entreprises qui prévoient un assemblage et une revente répétables par lots : Sky Fire assemble et câble les composants électriques sur un ou plusieurs panneaux de montage, et prévoit de fournir une documentation et des vidéos d'installation plus détaillées afin de réduire les tâches répétitives. Ready est encore en préparation ; le nombre de panneaux, les éléments livrés, la disponibilité et le prix doivent faire l'objet d'une confirmation séparée. Ready nécessite toujours une équipe technique compétente pour les raccordements locaux de la machine, la configuration, les contrôles de sécurité et la mise en service ; il ne certifie pas la machine finie pour la revente. Le Kit de fabrication locale va plus loin avec la production locale du bâti, de la tôle et des pièces usinées, ainsi qu'avec l'équipement, les procédés et la planification de la ligne de production, dans le cadre d'un projet distinct.

Caractéristiques principales

• Matériel assorti : une source laser de 2000 W, une tête de découpe, un contrôleur et un logiciel de découpe, un refroidisseur à eau, un ensemble de servomoteurs à quatre axes et trois réducteurs, avec des câbles assortis comptabilisés une seule fois dans les groupes confirmés, une glissière d'axe Z de 150 mm, des éléments de transmission et de protection, des composants de commande électrique et des matériaux de câblage en vrac, y compris le filtre de servomoteur de 40 A, le matériel de gaz et de lubrification, la visserie de soutien et le pack de consommables annuels assorti. La nomenclature confirmée du Kit indique les modèles, les quantités et les interfaces fournis ; les pièces de rechange de démarrage et les consommables annuels ne sont pas facturés deux fois.
• Logiciels et fichiers techniques : logiciel de commande assorti, récapitulatif de configuration gratuit avant commande, nomenclature confirmée du Kit et liste de colisage, ainsi que le dossier de documents techniques Core indiqué ci-dessous. Les documents Core comprennent le schéma électrique de base, le tableau des bornes et des E/S, la procédure d'installation de base et des conseils concernant les erreurs courantes.
• Équipements et services optionnels : les patins de guidage linéaire X/Y, un stabilisateur de tension ou une alimentation à fréquence variable, une soufflante ou un purificateur de fumée, un manomètre numérique, des raccords de gaz non standard et des services de mise en service supplémentaires peuvent faire l'objet d'un devis séparé lorsque le site ou l'application l'exige.

Limites de Core : une platine gaz assemblée est standard dans Core comme dans Ready ; son assemblage ne constitue pas une mise à niveau Ready. Ready devrait ajouter un ou plusieurs panneaux de montage électrique assemblés et précâblés en usine, une documentation et des vidéos d'installation plus détaillées, des relevés de contrôle qualité, un premier jeu de paramètres, un ensemble d'interverrouillage de sécurité et un emballage d'installation séquencé. Ces éléments de niveau Ready ne sont pas inclus dans Core ; la configuration Ready publiée définira l'étendue exacte. Les documents applicables au système de gaz doivent correspondre au matériel et à la révision confirmés.

Compatibilité

Options de configuration

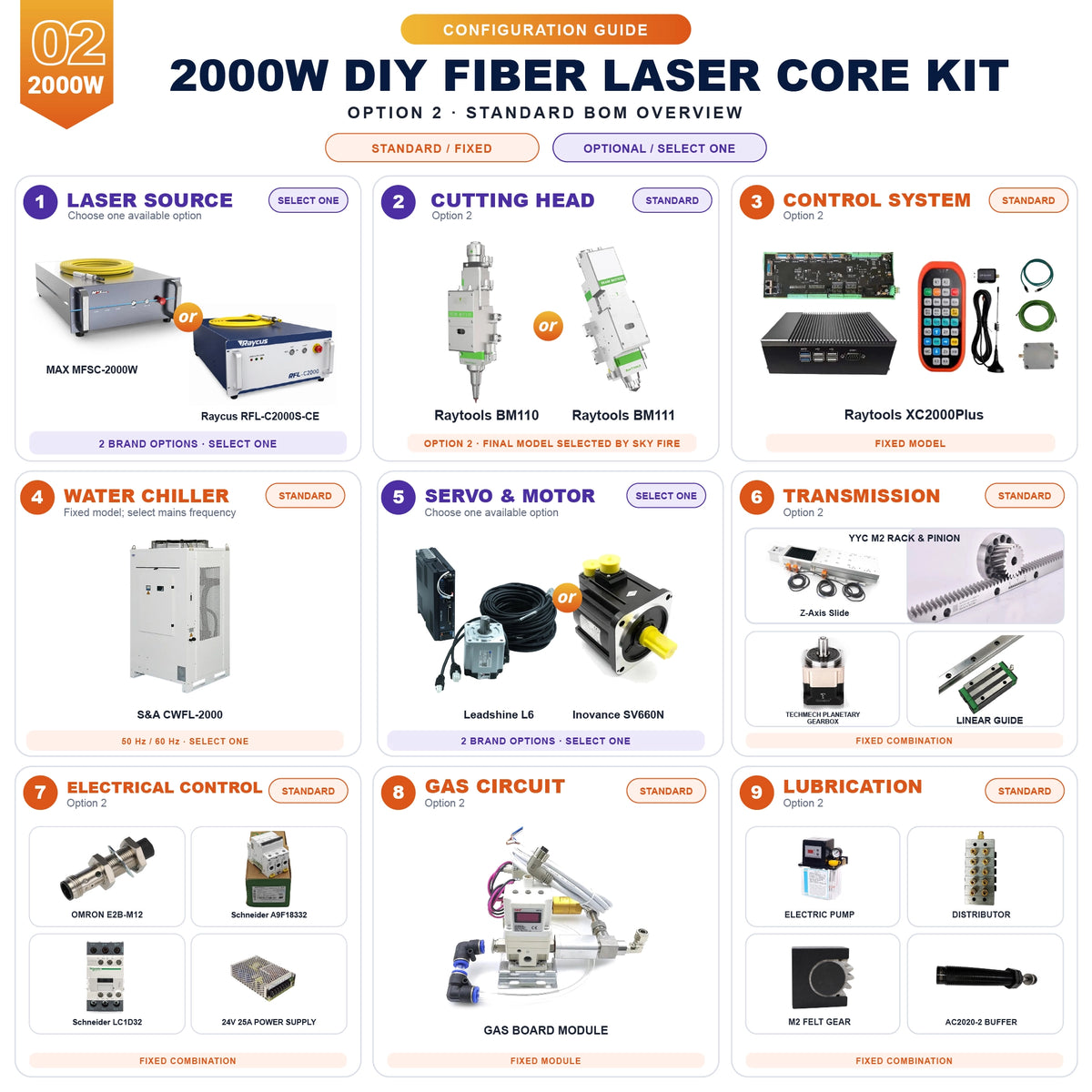

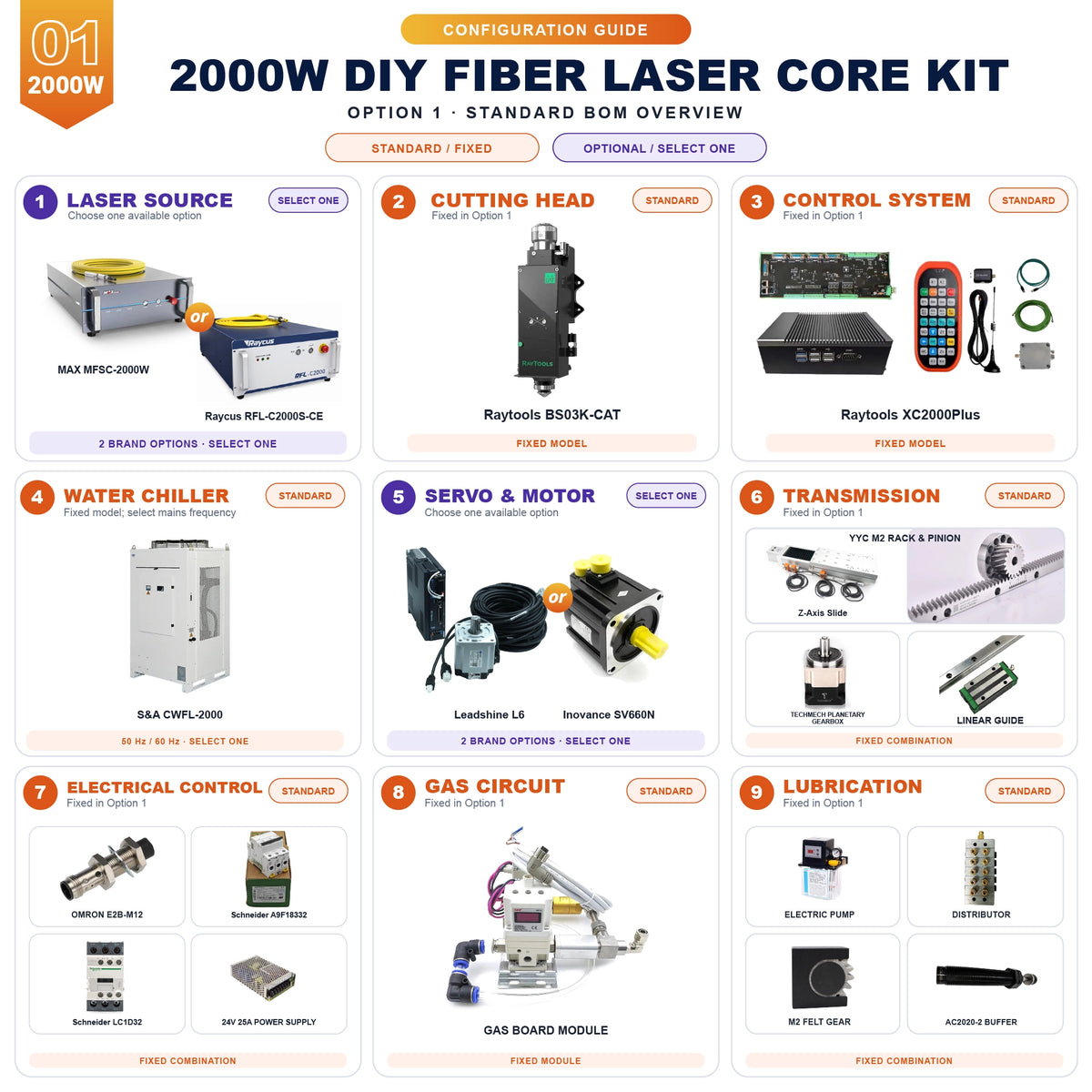

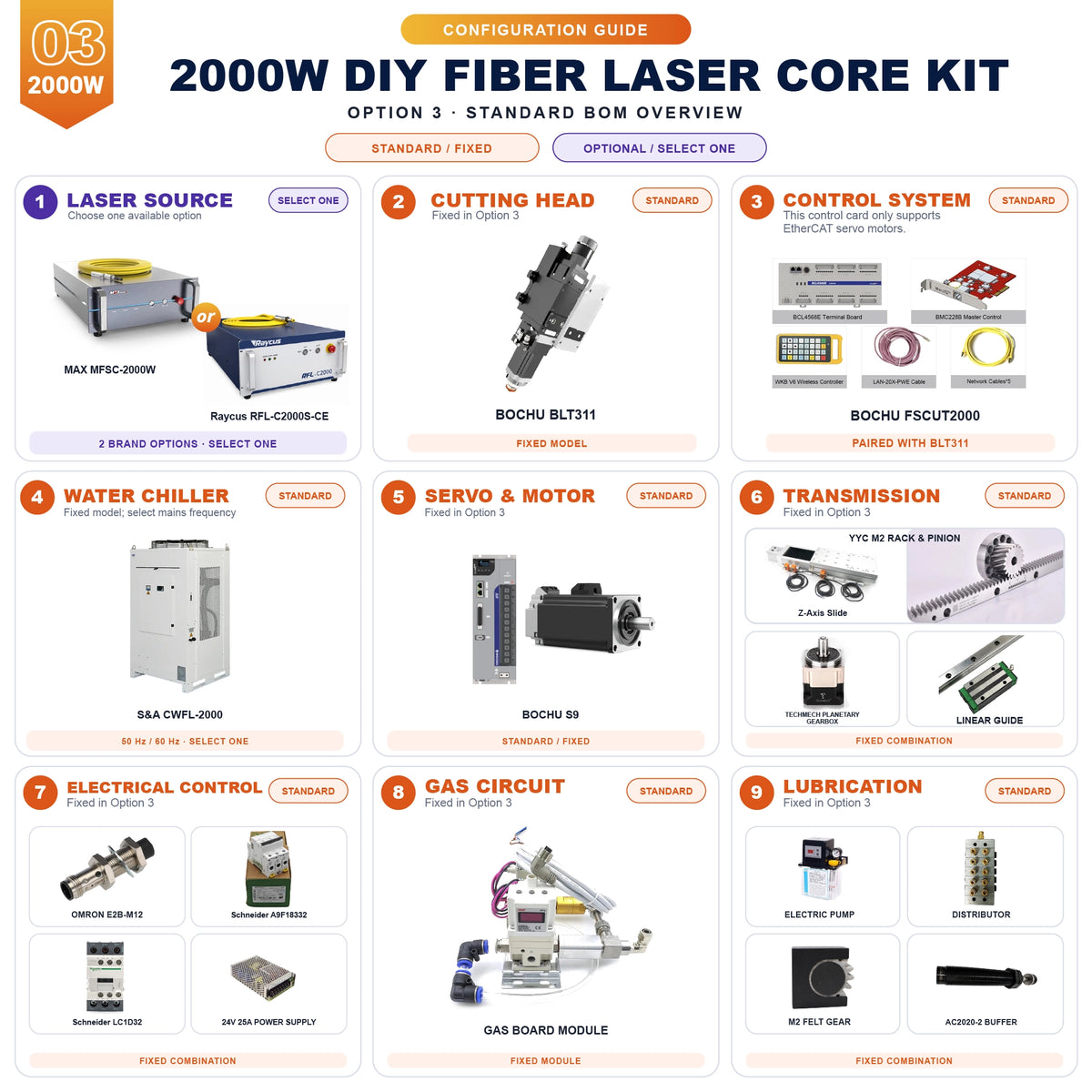

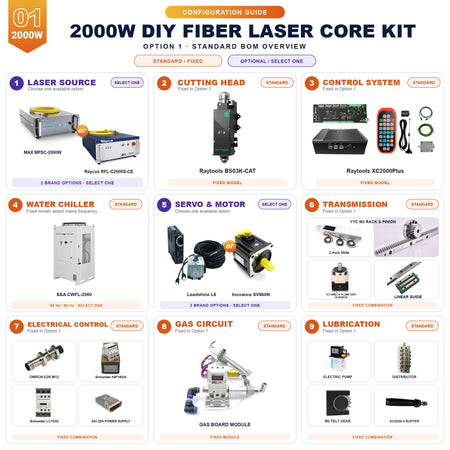

Les nomenclatures de référence actuelles pour 2000 W définissent trois voies système. Choisissez une voie et les marques applicables pour l'examen technique. Il s'agit d'options de devis, et non de pièces interchangeables à combiner sans vérifier le contrôleur, les interfaces de communication et le câblage.

Option personnalisée BM111 : l'ensemble BM111 + XC3000PLUS disponible utilise une combinaison moteur/variateur HCFA ; aucun ensemble adapté à Yaskawa n'est proposé. Demandez un examen technique séparé et une configuration écrite avant de commander cette alternative.

• Source laser : une source de découpe MAX MFSC-2000X ou Raycus RFL-C2000S-CE, 2000 W. Le suffixe exact du modèle, la puissance d'entrée, la fibre de sortie et les spécifications du connecteur sont confirmés avant la commande.
• Refroidisseur à eau : un S&A CWFL-2000W, avec des sélections séparées en 50 Hz et 60 Hz. Confirmez la tension d'entrée, la fréquence, les raccordements de refroidissement et l'alimentation du site avant de commander ; le choix d'une fréquence ne valide pas à lui seul l'ensemble de l'installation électrique de la machine.
• Référence des servomoteurs : quatre ensembles : deux pour l'axe X, un pour l'axe Y et un pour l'axe Z. A/B utilisent trois moteurs de 1,3 kW pour les axes plans et un moteur freiné de 0,4 kW pour l'axe Z. C utilise un moteur de 1,1 kW et deux moteurs de 1,7 kW pour les axes plans, ainsi qu'un moteur freiné de 0,4 kW pour l'axe Z ; la nomenclature confirmée attribue les moteurs plans aux axes approuvés de la machine. Toutes les voies comprennent trois réducteurs TECHMECH TB090. Le filtre de servomoteur de 40 A est inclus dans le groupe de commande électrique et ne constitue pas un supplément pour les servomoteurs. Les interfaces mécaniques exactes, les longueurs de câble et le choix des variateurs sont consignés dans la nomenclature confirmée.
• Autres marques : des sources BWT ou JPT de 2000 W et un refroidisseur Tongfei TFLW-2000W peuvent être demandés en sélection personnalisée. Ils ne sont pas inclus dans les nomenclatures de référence A/B/C actuelles et nécessitent une confirmation séparée de compatibilité et de prix.

Non inclus / fourni par le client

L'étendue standard du matériel et des documents exclut le bâti de la machine, le portique et toute autre structure mécanique fabriquée localement, l'enceinte, l'équipement d'aspiration des poussières, le compresseur d'air, l'alimentation en oxygène/azote, une alimentation électrique du site conforme, les plaques ou panneaux de montage électrique, le montage des composants électriques ainsi que le service d'assemblage et de câblage, les travaux électriques locaux, la préparation de l'atelier, l'équipement de levage et de déchargement, l'installation sur site et les travaux locaux de certification et de conformité. L'emballage, la manutention avant expédition et le transport international font l'objet d'un devis séparé. Les patins de guidage linéaire X/Y ne sont pas inclus dans le Kit standard ni dans son prix. Ils sont optionnels et font l'objet d'un devis séparé après confirmation technique du modèle de guidage, de la quantité, des interfaces de montage et de la conception du bâti de la machine.

Droits et taxes : ils sont distincts du prix du matériel du Kit et ne sont inclus que lorsque le devis de transport confirmé les mentionne explicitement.

Responsabilité du client : fabriquer ou se procurer la structure de la machine, préparer le site et les utilités, fournir les plaques ou panneaux de montage électrique et réaliser le montage local des composants, le câblage et l'installation mécanique/électrique, ainsi que respecter les exigences locales applicables en matière de sécurité et d'électricité. Sky Fire examine la configuration du Kit fournie, mais ne peut pas approuver comme système complet une machine conçue par le client qui n'a pas été examinée.

Dimensions personnalisées, conception des mouvements et modifications du Kit

Une zone de travail non standard, une configuration entraînée par vis à billes ou une demande de retrait de composants fournis font l'objet d'un devis d'ingénierie personnalisé.

• Les dimensions de référence ne correspondent pas à la course utile : la nomenclature actuelle indique deux guidages d'axe X de 1920 mm et deux guidages d'axe Y de 4000 mm, avec des crémaillères M2 en sections de 1000 mm et 500 mm. Il s'agit de longueurs de composants de référence, et non d'une garantie concernant une zone de découpe particulière. Les quantités et dimensions finales des rails, crémaillères, carters de protection et chaînes porte-câbles suivent la configuration approuvée de la machine. Les patins X/Y optionnels sont sélectionnés et chiffrés séparément pour correspondre aux guidages approuvés et à la conception de montage du bâti.
• Courses et longueurs de coupe personnalisées : la nomenclature confirmée et la liste de colisage indiquent les quantités, les longueurs commandées et les longueurs finales après approbation de la course X/Y/Z et des positions de montage. Les rails ne doivent pas être coupés ou séparés uniquement pour respecter les limites de transport sans approbation technique.
• Configuration à quatre axes : quatre ensembles moteur-variateur : deux pour X, un pour Y et un pour Z. La paire de l'axe X assure le double entraînement, et ne constitue pas un axe rotatif supplémentaire. Trois réducteurs sont inclus pour les axes plans. La configuration approuvée de la machine et la nomenclature confirmée définissent les affectations des moteurs, les rapports et les interfaces mécaniques.
• Axes entraînés par vis à billes : fournissez le pas de vis, la masse mobile et la charge utile, la vitesse et l'accélération cibles, les dimensions de l'arbre et de l'accouplement ainsi que la configuration de montage. L'adéquation des servomoteurs ne peut pas être confirmée uniquement à partir de la marque ou de la puissance nominale du moteur.
• Demandes de suppression et avoirs : le retrait d'éléments de transmission, d'un refroidisseur à eau ou d'un autre groupe de matériel modifie le pack. Tout avoir n'est détaillé qu'après confirmation par Sky Fire des pièces conservées et nouvelle vérification de la compatibilité ; ne déduisez pas automatiquement un groupe entier. Un système de refroidissement fourni par le client doit être vérifié en termes de capacité, de contrôle de température, de débit, de pression et de compatibilité des interfaces.

Informations de configuration et nomenclature confirmée

Les clients n'ont pas besoin d'acheter la nomenclature du Kit simplement pour comprendre la configuration principale avant de commander. Les prix des documents techniques autonomes ci-dessous s'appliquent lorsque les documents sont achetés séparément du Kit.

Caractéristiques et tarifs

Composants et ventilation actuelle des prix

Le tableau présente les prix examinés par Sky Fire pour les groupes standard du Kit. Sélectionnez la configuration publiée, la marque de la source et la fréquence du refroidisseur afin d'afficher le sous-total correspondant des composants. Les liens vers les composants sont fournis à titre de référence ; l'étendue indiquée du groupe du Kit et la nomenclature confirmée régissent le pack. Tous les montants sont en USD.

Référence du devis BM111 : en incluant l'alternative BM111 chiffrée séparément, les sous-totaux des composants de la configuration B peuvent atteindre 13 492,45 $. Cette option est distincte des sélections BM110 standard ci-dessus ; l'ensemble exact adapté à HCFA et son application sont confirmés séparément.

Fourchettes de prix : les fourchettes reflètent la sélection de la source laser MAX/Raycus, le refroidisseur S&A 50/60 Hz et, pour A/B, la sélection de servomoteurs Leadshine/Inovance. La configuration B du sélecteur en ligne utilise BM110. La variante sélectionnée détermine le prix des composants ; il ne s'agit pas d'un prix incertain ou négociable.

Non inclus dans le prix des composants : les patins de guidage linéaire X/Y, l'emballage et la manutention avant expédition, le transport international et les droits/taxes applicables. Les modèles, qualités de précision, dimensions ou usinages non standard font l'objet d'un devis séparé. Le filtre de 40 A est déjà inclus dans le groupe de commande électrique ; les réducteurs sont déjà inclus dans le groupe des servomoteurs ; les câbles de l'axe Z sont déjà inclus dans le groupe de commande électrique. Aucun élément fourni ne doit être facturé deux fois.

Base de configuration : les trois réducteurs TECHMECH TB090 utilisent la référence chiffrée avec bride de sortie 090 / 22 mm. La nomenclature confirmée du Kit indique les interfaces exactes d'arbre et de bride, les rapports et les longueurs de câble. Les composants électriques en vrac sont sélectionnés pour 1,5–3 kW et XC3000PLUS ou FSCUT2000E, selon le cas. La livraison Core reste limitée à l'étendue du matériel et des documents indiquée ci-dessus ; cela n'ajoute aucun précâblage ni élément d'installation de niveau Ready.

Les équipements optionnels ne sont pas inclus : les patins de guidage linéaire X/Y, le stabilisateur de tension, l'alimentation à fréquence variable, la soufflante ou le purificateur de fumée, le manomètre numérique et les raccords de gaz non standard font l'objet d'un devis séparé lorsque nécessaire.

Examen de l'application : fournissez le matériau, l'épaisseur, le gaz et la qualité de chant requise. La capacité de découpe et la vitesse de production dépendent de la source, de la tête, du gaz, de l'optique et de la configuration de la machine sélectionnés ; l'adéquation à l'acier au carbone, à l'acier inoxydable, à l'aluminium ou à d'autres matériaux réfléchissants doit être confirmée pour l'application.

Téléchargements

Documents techniques du Kit Core

Les documents techniques Core 2000 W sont disponibles sur Laser Insights China. Le Kit comprend le pack de documents Core applicable et une liste de colisage gratuite. Les prix autonomes ci-dessous sont en USD ; le pack numérique complet coûte 103,88 $.

Avis concernant les documents de référence : les téléchargements comprennent des exemples provenant de différentes familles de contrôleurs et de variateurs. Obtenez de Sky Fire la nomenclature approuvée correspondant aux modèles et la révision du câblage avant l'installation ; ne câblez pas et ne mettez pas sous tension un équipement à partir d'un exemple non correspondant ou d'une divergence d'étiquetage non résolue.

Crédit ou remboursement de l'achat de la nomenclature à 18 $. Si vous achetez séparément cette nomenclature pour 18 $ et achetez ensuite le Kit DIY Core correspondant, le prix d'achat de 18 $ peut être crédité sur votre commande de Kit ou vous être remboursé. Fournissez votre numéro de commande initial de la nomenclature et contactez Sky Fire pour organiser le crédit ou le remboursement, mais pas les deux. Cette opération est effectuée après vérification de l'achat de la nomenclature ; il ne s'agit pas d'une remise automatique au paiement. Cette offre s'applique à la nomenclature achetée séparément, et non aux autres documents ni au pack numérique complet. Contactez Sky Fire avec votre numéro de commande de la nomenclature.

Voir le pack numérique complet de documents : 103,88 $

Le pack numérique complet contient huit PDF : trois nomenclatures de configuration et cinq autres fichiers, dont la liste de colisage gratuite. Ils représentent six catégories de documents. Une nomenclature sélectionnée plus les quatre autres catégories payantes revient à 138,50 $ si elles sont achetées séparément ; l'achat séparé des trois nomenclatures constitue une sélection différente.

Contrôle documentaire : les PDF téléchargeables sont des documents de référence et ne remplacent pas la nomenclature confirmée propre à la commande ni la version approuvée du câblage. Vérifiez la puissance, la configuration, le modèle du contrôleur/variateur et la révision avant utilisation. Sky Fire confirme les révisions applicables des documents avec la nomenclature finale du Kit ; toute divergence de modèle, d'étiquette de carte ou de câblage doit être résolue avant le câblage ou la mise sous tension. Les informations de version sont des métadonnées de contrôle documentaire et non un document supplémentaire ou un produit facturé séparément.

Assistance technique

Sky Fire assure la sélection technique avant commande et l'examen de la compatibilité. Après la livraison, l'assistance à distance de base couvre les indications relatives à la séquence d'installation, la vérification du câblage et les contrôles de démarrage des composants fournis dans la nomenclature confirmée du Kit. Il s'agit d'une assistance à distance, et non de l'assemblage ou du câblage en usine des composants électriques Core.

L'assistance de base ne comprend pas le dépannage d'une machine conçue par le client et n'ayant pas été examinée, les interventions sur site, les essais de découpe, les essais sur la première pièce ni l'optimisation des procédés. Ces besoins relèvent du service de mise en service, chiffré séparément. Confirmez l'étendue et la disponibilité du service requis avant de commander.

Emballage et expédition

Référence d'emballage standard

La référence d'emballage standard du Kit Core 2000 W est d'environ 478–508 kg et 2,54–2,65 m³, dans environ 22 caisses en contreplaqué pour les configurations A/B ou 20 caisses pour la configuration C. Les estimations de transport utilisent la base de planification supérieure de 508 kg / 2,65 m³. Le poids, le volume et le nombre de caisses finaux dépendent de la configuration sélectionnée et de la liste de colisage.

L'article emballé le plus long, le rail de guidage de l'axe Y, mesure environ 4,15 x 0,37 x 0,26 m et pèse 55 kg. Il s'agit de dimensions d'expédition, et non de l'encombrement de la machine ou de la zone de découpe. L'acceptation écrite par le transporteur de cet article hors gabarit est requise avant l'expédition. Les expéditions partent de Wuhan, en Chine, via le port de départ confirmé.

L'emballage et la manutention avant expédition sont détaillés séparément du prix des composants du Kit et du transport international. Des dimensions, ajouts ou suppressions personnalisés modifient le plan d'emballage et peuvent nécessiter un nouveau devis de transport.

Références du transport maritime standard

Les montants maritimes ci-dessous correspondent au transport standard au paiement pour un seul Kit, en USD : 3 516 $ pour la Californie, la Floride, l'Illinois, le New Jersey et le Texas, ainsi que l'Allemagne, la France, les Pays-Bas et la Pologne ; 3 392 $ pour l'itinéraire standard vers le Royaume-Uni ; et 1 123 $ pour une livraison CIF au port de Santos, au Brésil. Les régions disponibles au paiement suivent la configuration du Kit Core 1500 W. Les exemples de villes et de codes postaux indiquent les itinéraires de référence commerciaux, non résidentiels et non isolés d'origine. L'éligibilité de l'adresse, l'acceptation par le transporteur et le plan final d'expédition doivent néanmoins être confirmés avant l'envoi ; les délais de transit sont des estimations de planification et non des dates de livraison garanties.

Plusieurs Kits ou expédition mixte : demandez un nouveau devis d'emballage et de transport avant de commander. Une référence pour un seul Kit ne constitue pas une allocation par commande pour plusieurs Kits. Les adresses particulières et les besoins de déchargement doivent être confirmés séparément.

Ce que couvrent les conditions de transport

• Étendue de référence DDP : les estimations indiquées pour les États-Unis, l'Europe et Birmingham comprennent le fret maritime, l'autorisation indiquée pour l'article hors gabarit, la manutention au port de destination, le dédouanement à l'importation, les droits/TVA et la livraison standard sur rendez-vous avec hayon élévateur, sous réserve du devis écrit final et de l'adéquation du site et du véhicule. L'emballage et la manutention avant expédition restent facturés séparément.
• CIF Santos : la livraison s'effectue au port désigné, et non à l'atelier du client. Le client prend en charge les frais à destination, le dédouanement, les droits/taxes et le transport ultérieur, sauf inclusion expresse dans le devis écrit. Le devis écrit final confirme le transport et les dimensions emballées.
• Livraison et déchargement : un chariot élévateur est fortement recommandé pour le colis de 4,15 m. Un hayon élévateur ne confirme pas à lui seul qu'un colis hors gabarit peut être déchargé en toute sécurité. Confirmez avant l'expédition l'accès du site de réception, l'équipement et les modalités de manutention ; une intervention par grue, un déchargement spécial, un stockage, une inspection ou une nouvelle livraison peuvent entraîner des frais supplémentaires.
• Exigences de l'itinéraire britannique : la référence Birmingham nécessite une adresse non insulaire accessible à un camion de 13 m, un rapport CE et une déclaration de conformité, ainsi qu'un emballage en bois approuvé par le transporteur avec environ 10 cm de pieds pour chariot élévateur et un dégagement adapté pour les fourches. Toute surcharge liée à un document manquant et l'acceptation de l'itinéraire doivent être confirmées par écrit ; une surcharge ne remplace pas les documents de conformité requis.
• Documents de destination : les documents requis concernant les composants et l'expédition sont vérifiés avant l'envoi. L'achat des composants ne certifie pas à lui seul une machine complète construite par le client.

Fret aérien : aucune option standard de fret aérien pour 2000 W n'est confirmée. Le colis de 4,15 m nécessite l'acceptation spécifique du transporteur. Des rails plus courts ou séparés ne peuvent être envisagés qu'après approbation technique de la nouvelle conception des mouvements et vérification par le transporteur des nouvelles dimensions et du nouveau poids emballés.

Avis sur le prix du transport : le paiement utilise les tarifs standard indiqués ci-dessus pour les régions configurées. Ces tarifs fixes ne valident pas l'accès aux sites isolés ou résidentiels, les îles britanniques, l'Irlande du Nord, les adresses des forces britanniques, les conditions de déchargement, plusieurs Kits ou les expéditions mixtes. Contactez Sky Fire avant le paiement pour toute exception ou destination sans tarif au paiement. Confirmez par écrit tout montant révisé avant le paiement ; aucun supplément non approuvé ne sera automatiquement prélevé. L'acceptation finale par le transporteur et les détails de l'expédition restent soumis à une confirmation écrite.

Garantie

Référence de garantie des composants principaux

Le Kit 2000 W utilise les mêmes références de garantie par marque que le Kit Core 1500 W pour la planification du devis. Confirmez l'applicabilité au modèle 2000 W exact, au numéro de série, à la date de début et à la commande dans le devis final et la nomenclature confirmée. Ces références ne définissent pas une période de garantie unique pour l'ensemble du Kit et ne certifient pas une machine complète construite par le client.

Les buses, lentilles de protection, autres consommables optiques et éléments soumis à l'usure normale sont exclus sauf indication contraire dans le devis final. L'emplacement du dépôt, le diagnostic à distance, la main-d'œuvre sur site, le transport retour, les droits, l'expédition des pièces de rechange et le remplacement anticipé varient selon le composant et la destination et sont confirmés avant la commande.

La présence d'un dépôt de service local ou le remplacement anticipé ne sont pas présumés. Confirmez l'organisation du service à l'étranger requise avant de commander.

Avant de commander

Prix et transport : la variante sélectionnée correspond au prix standard des composants du Kit, et non à un prix livré. Le transport maritime standard applicable est ajouté au paiement dans les régions configurées. L'emballage, la manutention avant expédition et les services non standard font l'objet d'un devis séparé. Contactez Sky Fire avant le paiement afin de confirmer la nomenclature, les dimensions emballées, l'adresse de livraison complète, l'acceptation par le transporteur et les éventuels frais supplémentaires. Plusieurs Kits, les expéditions mixtes et les destinations particulières nécessitent un examen séparé du transport.

Fournissez les informations ci-dessous afin que la configuration et les exigences du site puissent être examinées comme un seul système :

• Application : matériau, épaisseur maximale, gaz de coupe, qualité de chant requise, cycle d'utilisation prévu et niveau d'assistance.
• Configuration de la machine : zone de travail, courses X/Y/Z, conception du bâti et du portique, plan de l'enceinte et de l'aspiration.
• Conception des mouvements : configuration à crémaillère-pignon ou à vis à billes, vitesse et accélération, charge mobile, rapport de réduction, détails de l'accouplement et du montage.
• Alimentation du site : pays, tension, phase, fréquence, capacité disponible, mise à la terre et exigences électriques locales applicables.
• Interfaces optiques et de refroidissement : source sélectionnée, fibre/cœur de sortie et connecteur, exigences d'entrée et de lentille de la tête de découpe, ainsi que tout système de refroidissement fourni par le client.
• Composants locaux ou supprimés : identifiez chaque élément fourni par le client afin de permettre un examen de compatibilité et un devis personnalisé détaillé.
• Livraison : pays, adresse complète, code postal, mode de transport et incoterm souhaités, accès du site de réception et équipement de déchargement.

Les sites monophasés nécessitent une confirmation de l'ensemble du système. L'étiquette de tension d'une source laser ne suffit pas à établir la compatibilité du contrôleur, du système de servomoteurs à quatre axes, du refroidisseur, de l'armoire électrique et des dispositifs auxiliaires avec l'alimentation du site. La configuration électrique approuvée et tout équipement électrique chiffré séparément sont consignés avant la confirmation de la commande.

FAQ

Le Kit Core comprend-il une armoire électrique précâblée ?

Non. Core est destiné aux constructeurs expérimentés en électricité et fournit des composants électriques et des matériaux de câblage en vrac. Les plaques ou panneaux de montage ainsi que le montage des composants et le service d'assemblage et de câblage sont exclus. Le Kit Ready prévu vise principalement les équipes ou entreprises réalisant un assemblage et une revente répétables par lots, avec un ou plusieurs panneaux de montage précâblés en usine ainsi que des supports et vidéos d'installation plus détaillés. La configuration publiée définit le nombre de panneaux et l'étendue. Cela ne supprime pas le contrôleur, les variateurs ni les cartes d'interface correspondant aux modèles spécifiés dans la nomenclature Core. Les deux niveaux nécessitent toujours l'intégration locale de la machine, des travaux électriques qualifiés, la validation de la sécurité et la mise en service ; Ready n'est ni une machine prête à découper ni une machine complète automatiquement certifiée.

Que comprennent les prix des composants affichés ?

La variante sélectionnée totalise le matériel standard examiné, les consommables assortis et les documents techniques Core. Le filtre de 40 A est inclus dans le groupe de commande électrique et les trois réducteurs sont inclus dans le groupe des servomoteurs. L'emballage, le transport, les taxes applicables et les modifications d'ingénierie personnalisées ne sont pas inclus. Confirmez la nomenclature finale et le devis de livraison avant le paiement. Les patins de guidage linéaire X/Y sont exclus et font l'objet d'un devis séparé si nécessaire. Cela ne supprime pas la glissière d'axe Z déjà incluse dans le Kit.

Les prix des composants du Kit diffèrent-ils de ceux des mêmes articles achetés individuellement ?

Le tableau détaille les prix examinés des groupes du Kit. Une option de catalogue autonome peut utiliser une longueur de câble, une quantité de composants ou une étendue de service différente ; comparez donc des configurations équivalentes plutôt que d'additionner des références incompatibles. La nomenclature confirmée et le devis du Kit régissent le pack fourni ; n'ajoutez pas une seconde fois les câbles, les réducteurs ou le filtre inclus. Le groupe électrique Core comprend uniquement les matériaux ; une armoire électrique assemblée ou câblée vendue séparément correspond à une étendue de livraison et de service différente.

L'emballage, le transport, les droits et les taxes sont-ils inclus ?

L'emballage, la manutention avant expédition et le transport sont distincts du prix affiché des composants du Kit. Le transport maritime standard est désormais ajouté au paiement dans les régions configurées ; l'emballage reste chiffré séparément. Le DDP comprend les droits/taxes et les services de livraison indiqués uniquement pour l'itinéraire et l'adresse confirmés. Le tarif pour le Brésil correspond à une livraison CIF au port de Santos uniquement, à l'exclusion des frais portuaires à destination, du dédouanement à l'importation, des droits/taxes et de la livraison intérieure jusqu'à l'atelier. Les adresses particulières, plusieurs Kits et les expéditions mixtes nécessitent une confirmation écrite avant le paiement.

Puis-je modifier la zone de travail, utiliser des vis à billes ou retirer des composants fournis ?

Oui, dans le cadre d'un devis d'ingénierie personnalisé. Sky Fire examine la nouvelle conception des mouvements et l'étendue restante des composants avant de confirmer la compatibilité, les dimensions et tout avoir détaillé.

Quelles informations sont nécessaires avant de commander ?

Fournissez les exigences liées à l'application et aux matériaux, la zone de travail et la course des axes, la configuration de la machine et des mouvements, toutes les informations sur l'alimentation du site, les exigences optiques et de refroidissement, les composants fournis ou supprimés par le client, ainsi que l'adresse de livraison et les conditions de transport souhaitées.
