Głowica do cięcia laserowego chłodzona powietrzem Au3tech A130E oraz system do cięcia laserowego NetCut X1 (karta sterująca MCC200-MIX)
Nie można załadować dostępności odbioru
Masz pytania?
Nie wahaj się skontaktować
Uwagi dotyczące wyboru
Przewody zasilające serwomotorów i przewody enkoderów są sprzedawane oddzielnie. Nie są dołączone do żadnego z trzech wariantów zestawu, w tym do zestawów zawierających cztery serwomotory i napędy. Zobacz wymagania dotyczące przewodów i poproś o osobną wycenę.
Zestaw A130E z głowicą tnącą jako głównym elementem
Ta oferta jest przeznaczona dla kupujących, którzy w pierwszej kolejności oceniają chłodzoną powietrzem, automatyczną głowicę tnącą lasera A130E firmy Au3tech, wraz z systemem NetCut X1 / MCC200-MIX jako dopasowanym pakietem sterowania. Wybierz tę stronę, jeśli najważniejsze są parametry głowicy tnącej, kompaktowa instalacja, funkcja autofokusa, materiały eksploatacyjne i dopasowanie do maszyny.
- Najlepsze zastosowanie: kompaktowe maszyny do cięcia laserem światłowodowym, wymiana głowicy tnącej oraz projekty modernizacji skoncentrowane na modelu A130E.
- Potwierdź przed zamówieniem: moc źródła lasera, złącze optyczne, wymiary montażowe, konfigurację ogniskowania, układ gazu pomocniczego i kompatybilne materiały eksploatacyjne.
- Rola w systemie: A130E jest głównym produktem tego zestawu, natomiast NetCut X1 i karta sterująca MCC200-MIX zapewniają dopasowane rozwiązanie sterujące.
- Informacja dotycząca wsparcia: jeśli chcesz, aby Sky Fire sprawdziło kompatybilność, prześlij zdjęcia maszyny, obecny model głowicy tnącej, markę i moc źródła lasera oraz szczegóły mocowania.
Opis produktu
Opis
Chłodzona powietrzem głowica tnąca lasera Au3tech A130E i system cięcia laserowego NetCut X1 (karta sterująca MCC200-MIX)
Chłodzona powietrzem głowica tnąca lasera Au3tech A130E i system cięcia laserowego NetCut X1 (karta sterująca MCC200-MIX) to głowica tnąca lasera dla odbiorców przemysłowych, którzy przed zakupem muszą ocenić dopasowanie do zastosowania, warianty modelu, specyfikacje, kompatybilność, pliki do pobrania i wymagania dotyczące zamówienia.

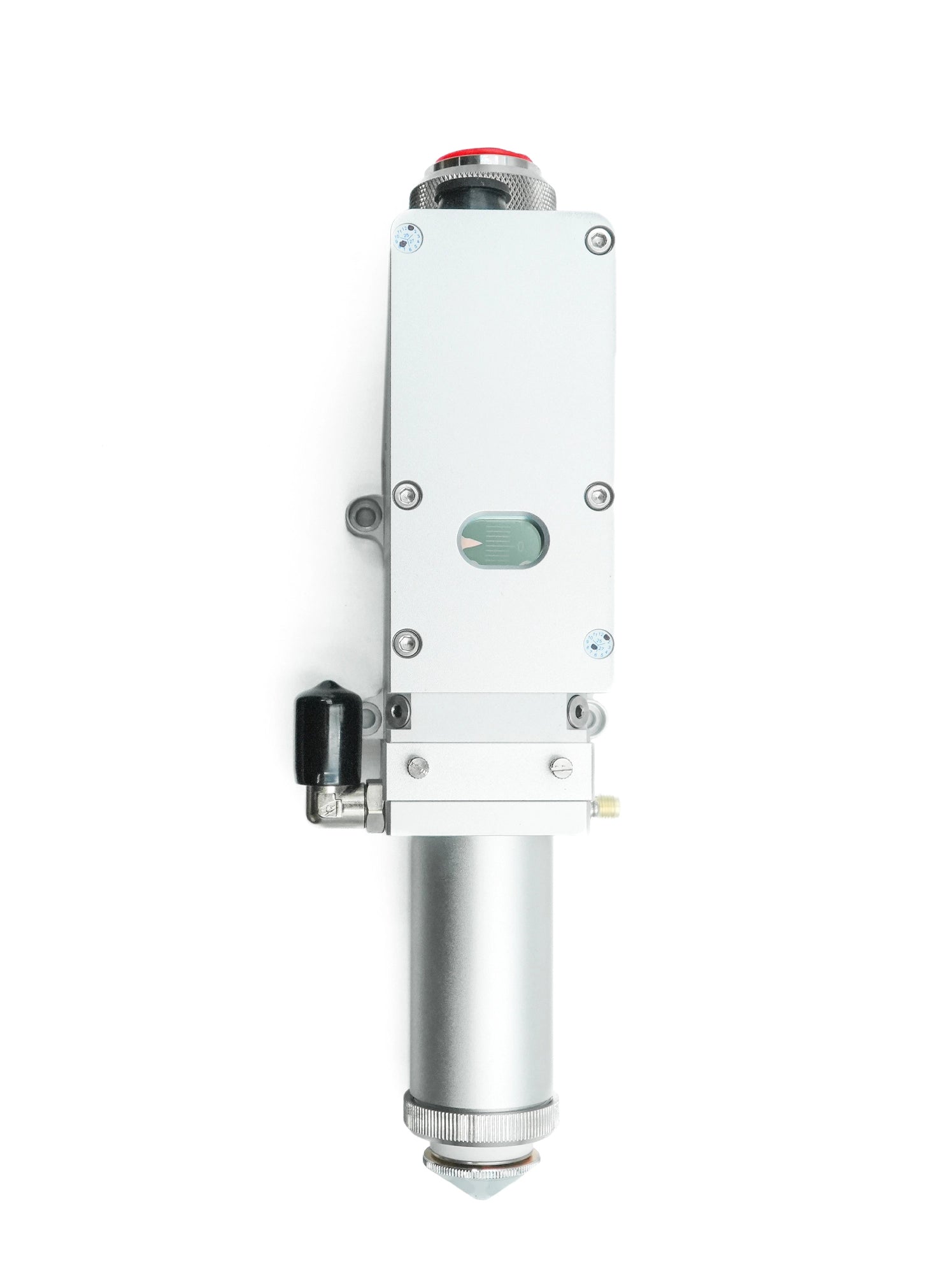

Seria A130E to automatyczna głowica tnąca przeznaczona do obróbki płaskich materiałów przy mocy do 2000 W. Wyposażono ją w napędzaną silnikiem, płynną regulację ogniskowania; umożliwia szybkie przebijanie i cięcie materiałów o różnej grubości.
Najlepsze zastosowania
- Integracja, modernizacja lub wymiana głowicy w maszynach do cięcia laserem światłowodowym.
- Porównywanie przez kupujących ogniskowej, mocy znamionowej, interfejsu komunikacyjnego, czujników i materiałów eksploatacyjnych.
- Zespoły serwisowe potrzebujące kompatybilnych soczewek ochronnych, dysz, pierścieni ceramicznych, przewodów i instrukcji.
Najważniejsze cechy
- Zintegrowana i łatwa w użyciu: wbudowany silnik, napęd i jednostka sterująca. Komunikacja za pośrednictwem magistrali cyfrowej znacznie upraszcza integrację i konfigurację systemu.
- Kompaktowa i lekka: wykonana z lekkiego stopu, kompaktowa konstrukcja o średnicy zaledwie 65 mm i masie poniżej 1,2 kg minimalizuje obciążenie bramy obrabiarki.
- Inteligentna automatyzacja: w połączeniu z kompatybilnymi systemami CNC automatycznie dostosowuje parametry do różnych procesów, a także obsługuje monitorowanie ogniskowania w czasie rzeczywistym i ręczną precyzyjną regulację, zapewniając optymalną jakość cięcia.
- Obsługuje karty sterujące MCC200-MIX, zapewniając niezależne sterowanie impulsowe osiami X/Y1/Y2/W/Z oraz kompatybilność z napędami serwo i krokowymi.
- Integruje funkcję pojemnościowej regulacji wysokości oraz wiele interfejsów sterowania laserem, umożliwiając elastyczne dostosowanie do laserów marek takich jak Raycus, MAX i Feibo.
- Zapewnia 12 uniwersalnych wejść i 8 wyjściowych portów optoizolowanych/tyrystorowych, obsługujących niestandardową konfigurację sygnałów ograniczenia, zatrzymania awaryjnego i alarmu.
- Oprogramowanie oferuje dwa tryby pracy: offline i online, obsługuje wielojęzyczne interfejsy, rozmieszczanie graficzne, cięcie w locie, mostkowanie wspólną krawędzią i inne wydajne strategie obróbki.
Kompatybilność
- Pakiet głowicy i sterowania: A130E i MCC200-MIX bez czterech serwomotorów i napędów; przewody zasilające serwomotorów i przewody enkoderów nie są dołączone.
- Pakiet serwo 400 W: A130E i MCC200-MIX z trzema silnikami 400 W bez hamulców i jednym silnikiem 400 W z hamulcem oraz napędami; przewody zasilające serwomotorów i przewody enkoderów są sprzedawane oddzielnie.
- Pakiet serwo 750 W / 400 W: A130E i MCC200-MIX z trzema silnikami 750 W bez hamulców i jednym silnikiem 400 W z hamulcem oraz napędami; przewody zasilające serwomotorów i przewody enkoderów są sprzedawane oddzielnie.
- Przed zamówieniem potwierdź znamionową moc lasera, złącze optyczne, konfigurację ogniskowania/kolimacji, obieg chłodzenia, konfigurację gazu, sygnał sterujący i materiały eksploatacyjne.
Przewody zasilające serwo i przewody enkoderów — zamawiane oddzielnie
Wybierz pakiet silnika i napędu niezależnie od przewodów. Poniższe pozycje przewodów wymagają osobnej wyceny; nie są uwzględnione w cenie pakietu.
- Przewód zasilający serwomotoru: określ, czy chodzi o silnik 400 W bez hamulca, 750 W bez hamulca czy 400 W z hamulcem, zgodnie z wybranym silnikiem. W przypadku silnika z hamulcem potwierdź, czy przewody hamulca są zintegrowane, czy wymagają dodatkowego przewodu.
- Przewód enkodera serwomotoru: podaj dokładne modele silnika i napędu, typ złącza enkodera oraz rozkład wyprowadzeń. Każdy przewód enkodera musi być dopasowany do odpowiedniego silnika i napędu.
Wymagania dotyczące przewodów według pakietu
- Pakiet bez serwomotorów i napędów: wybierz przewody pasujące do silników i napędów zakupionych oddzielnie.
- Trzy silniki 400 W bez hamulców + jeden silnik 400 W z hamulcem: zamów trzy pasujące przewody zasilające i trzy przewody enkoderów do silników bez hamulca oraz po jednym pasującym przewodzie zasilającym i jednym przewodzie enkodera do silnika z hamulcem. Osobno potwierdź połączenie hamulca.
- Trzy silniki 750 W bez hamulców + jeden silnik 400 W z hamulcem: zamów trzy pasujące przewody zasilające 750 W i trzy przewody enkoderów oraz jeden pasujący przewód zasilający i jeden przewód enkodera do silnika 400 W z hamulcem. Osobno potwierdź połączenie hamulca.
Długość i cena: dla tej oferty nie potwierdzono jeszcze standardowej długości przewodów serwo. Dostępne standardowe długości będą zgodne ze specyfikacjami przewodów dopasowanego dostawcy. Jeśli standardowy przewód nie będzie dostępny, wymaganą długość i specyfikację wykonania należy potwierdzić przed wyceną i zamówieniem.
Sposób dostawy: w pierwszej kolejności oferujemy gotowe przewody od dopasowanego dostawcy. Jeśli odpowiednie standardowe przewody nie są dostępne, zestawy są pozyskiwane od specjalistycznego producenta przewodów zgodnie z potwierdzoną specyfikacją. Ręczne lutowanie we własnym zakresie nie jest oferowane jako standardowa usługa.
Aby otrzymać osobną wycenę przewodów, prześlij wybrany pakiet, numery modeli silników i napędów, informacje o złączach lub rozkładzie wyprowadzeń, wymagania dotyczące hamulców, wymaganą długość dla każdej osi oraz ilości.
Specyfikacje
Materiały eksploatacyjne
| Nazwa elementu | Ilość |
|---|---|
| Głowica tnąca A130E-Z50-F100 | 1 zestaw |
| Zapasowa dysza miedziana | 2 szt. |
| Zapasowa soczewka ochronna | 1 szt. |
Konfiguracja pakietu
Przewody systemu sterowania: wymienione poniżej 10-metrowy przewód transmisji sygnału M12, przewody sygnału pojemnościowego 15 cm i 3-metrowy przewód sieciowy są akcesoriami systemu sterowania. Są oddzielne od opcjonalnych przewodów zasilających serwomotorów i przewodów enkoderów i nie określają ich długości.
| Nazwa produktu | Model części | Jednostka | Ilość | Uwagi |
|---|---|---|---|---|
| Pełnofunkcyjny system impulsowy do cięcia płaskiego NexCutX1 | Karta sterująca MCC200-MIX | szt. | 1 | Konfiguracja standardowa |
| Oprogramowanie NexCut na komputer sterujący do cięcia laserowego | szt. | 1 | ||
| Wzmacniacz sygnału pojemnościowego-M12-V2.0 | szt. | 1 | ||
| Przewód transmisji sygnału-10 metrów-M12 | szt. | 1 | ||
| Przewód sygnału pojemnościowego-15 cm | szt. | 2 | ||
| Prosty przewód sieciowy-3 metry | szt. | 1 | ||
| Rękojeść do cięcia laserowego LCR19 | zestaw | 1 | Opcjonalnie | |
| Wbudowany komputer all-in-one | 7-calowy, całkowicie aluminiowy, szczelny przemysłowy komputer all-in-one | szt. | 1 | Opcjonalnie; dostępna wersja 10-calowa |
Pliki do pobrania
Filmy i materiały referencyjne
Instrukcje samodzielnego montażu przewodów
Filmy dotyczące montażu przewodów zasilających i przewodów enkoderów zostaną dodane tutaj po opublikowaniu, aby wesprzeć klientów, którzy zdecydują się wykonać przewody samodzielnie lub skorzystać z usług lokalnego integratora. Korzystaj z instrukcji przeznaczonych dla dokładnych modeli silnika i napędu oraz potwierdź rozkład wyprowadzeń złączy i przewody hamulca przed montażem.
Przed zamówieniem
Potwierdź wybraną głowicę, pakiet systemu sterowania i serwo, a następnie zamów oddzielnie przewody zasilające serwomotorów i przewody enkoderów. Dostępność przewodów, długość, złącza, rozkład wyprowadzeń, przewody hamulca, cena i czas realizacji muszą zostać potwierdzone dla konkretnej kombinacji silnika i napędu.
Tabela konfiguracji fabrycznej obejmuje wymienione akcesoria systemu sterowania; nie zawiera opcjonalnych przewodów zasilających serwomotorów ani przewodów enkoderów. Nie używaj długości przewodów systemu sterowania jako długości przewodów serwo.
FAQ
Czy przewody zasilające serwomotorów i przewody enkoderów są dołączone do silników i napędów?
Nie. Pakiety serwomotorów i napędów oraz ich przewody zasilające i przewody enkoderów są kupowane oddzielnie. Zamów oba typy przewodów osobno, korzystając z powyższych wymagań; kompatybilność, długość i cena muszą zostać potwierdzone przed zamówieniem.
Czy mogę samodzielnie wykonać przewody lub skorzystać z lokalnego producenta przewodów?
Tak. Klienci mogą skorzystać ze specjalistycznego producenta przewodów lub lokalnego integratora albo wykonać przewody samodzielnie, korzystając z prawidłowej dokumentacji dotyczącej konkretnego modelu. Po opublikowaniu naszych filmów dotyczących montażu przewodów zasilających i przewodów enkoderów zostaną one dodane do sekcji Instrukcje samodzielnego montażu przewodów.
Jaki wariant chłodzonej powietrzem głowicy tnącej lasera Au3tech A130E i systemu cięcia laserowego NetCut X1 (karta sterująca MCC200-MIX) należy wybrać?
Wybierz dokładny model lub wariant odpowiadający Twojej maszynie, poziomowi mocy, interfejsowi i zastosowaniu. Jeśli projekt obejmuje modernizację lub niestandardową integrację, potwierdź kompatybilność przed zamówieniem.
Czy chłodzona powietrzem głowica tnąca lasera Au3tech A130E i system cięcia laserowego NetCut X1 (karta sterująca MCC200-MIX) nadają się do każdego projektu związanego z głowicą tnącą lasera?
Nie. Ostateczna przydatność zależy od wybranego wariantu, konfiguracji maszyny, materiału, celu procesu i warunków w miejscu instalacji. Wykorzystaj specyfikacje i uwagi dotyczące kompatybilności jako wstępną kontrolę, a następnie potwierdź niepewne szczegóły przed zakupem.
Czy są dostępne instrukcje lub pliki techniczne?
Skorzystaj z sekcji Pliki do pobrania na tej stronie, aby uzyskać dostępne instrukcje, poradniki, instrukcje okablowania, karty katalogowe, pliki STEP lub inne materiały techniczne.
