Raytools XC3000S: Laserschneidsteuerungssystem für Faserlaserschneidemaschine

Produktbeschreibung

RAYTOOLS XC3000 Serie - Professionelle CNC-Software

Die XC3000S-Serie von RAYTOOLS ist eine hochwertige CNC-Software, die speziell für industrielle Laserproduktionsanwendungen entwickelt wurde. Sie ist hochkompatibel mit verschiedenen Laserschneidmaschinen der Branche und bietet eine umfassende Palette funktionaler Module sowie eine unabhängige Prozessdatenbank. Die benutzerfreundliche Oberfläche der Software sorgt für eine effiziente und reibungslose Bedienung.

DOWNLOAD FÜR HANDBÜCHER

XC3000S BENUTZERHANDBÜCHER

XC3000S INBETRIEBNAHMEHANDBÜCHER

Analyse der Merkmale des XC3000S-XC6000 Flachschneidsystems und Konfigurationsvergleich mit der FSCUT-Serie

XC3000S Signalleitfaden zum Anschluss verschiedener Laserquellen

Bus Analog Version VS Pulse Analog Version

Bus Analog verwendet ein Netzwerk, das dem EtherCAT-Protokoll ähnelt, um die Effizienz und Skalierbarkeit von Laserschneidprozessen zu verbessern. Diese Version ist ideal für komplexe Systeme, die eine Hochgeschwindigkeitskommunikation und ein robustes Fehlermanagement erfordern, wodurch eine schnelle Datenverarbeitung und eine hohe Zuverlässigkeit ermöglicht werden.

Puls Analog, ähnlich der Punkt-zu-Punkt-Übertragung, beinhaltet direkte Verbindungen zwischen dem Controller und den Geräten. Es ist unkompliziert und gut geeignet für kleinere Anlagen mit begrenzter Skalierbarkeit. Diese Version ist tendenziell anfälliger für Störungen, was Präzision und Stabilität beeinträchtigen kann.

Für DIY-Faserlaserschneider-Enthusiasten ist die Raytools XC3000S Puls-Version eine beliebte Wahl. In diesem Video haben wir jede einzelne Verbindung vorverdrahtet und für Ihre Bequemlichkeit beschriftet.

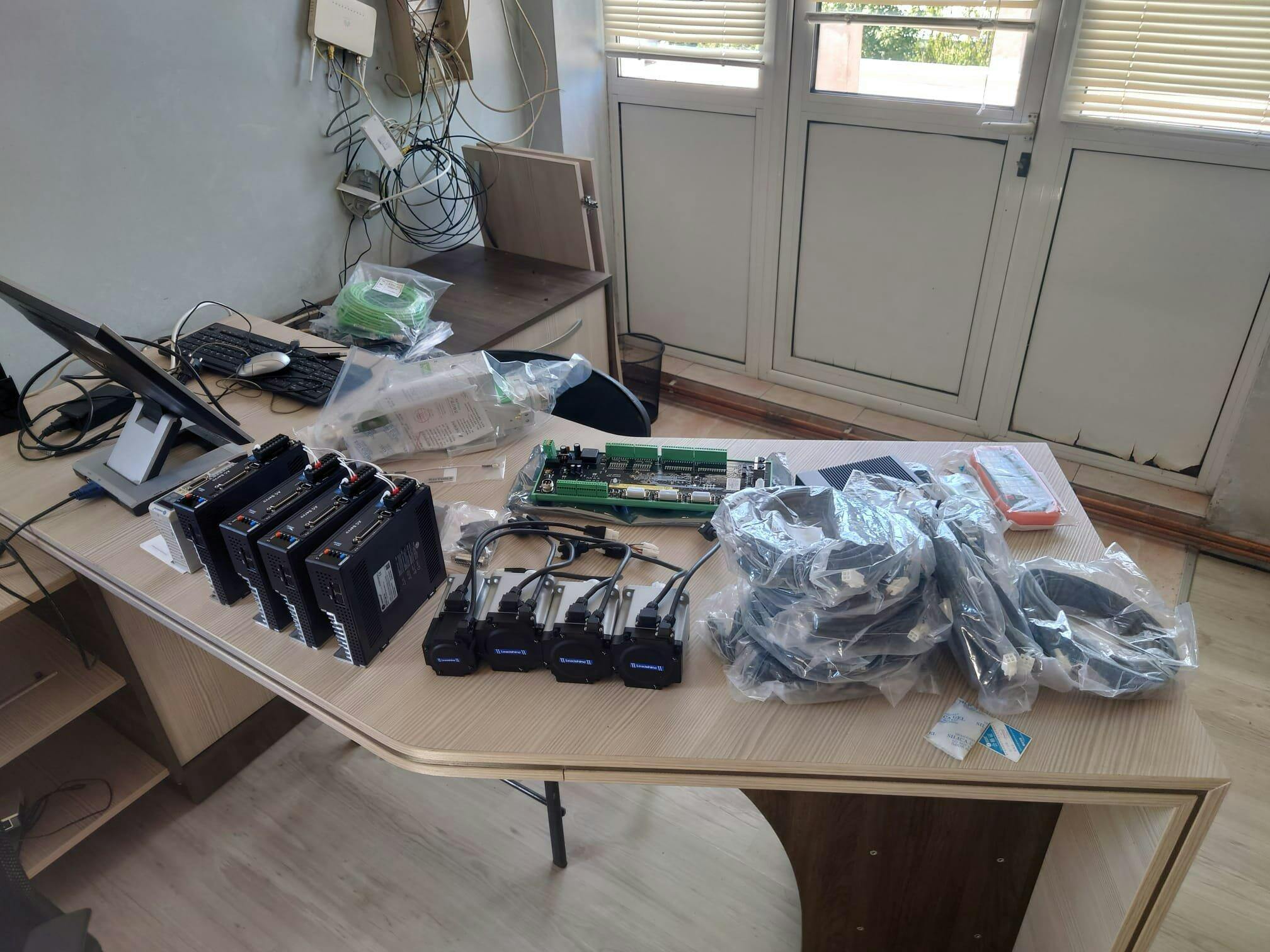

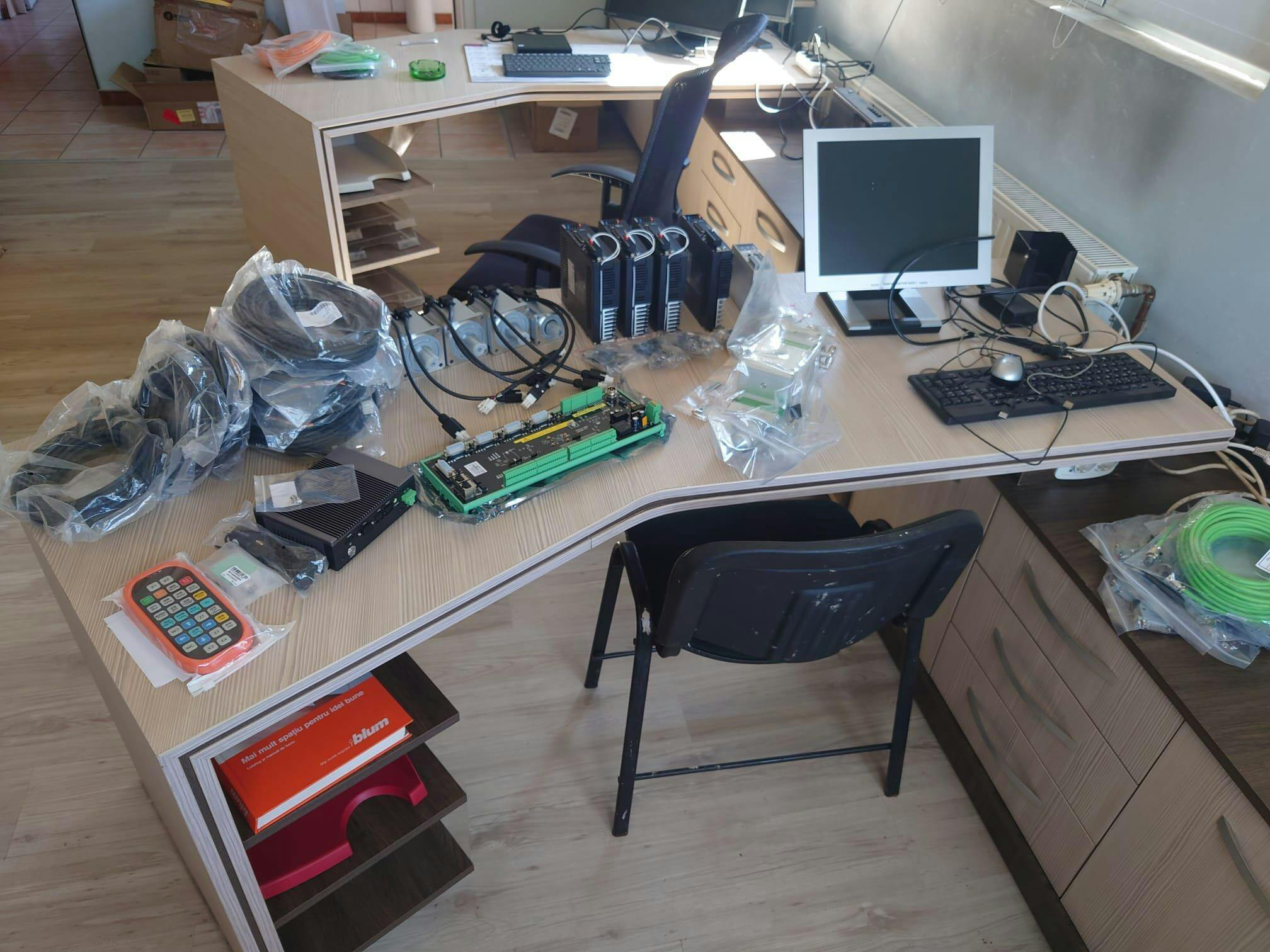

Was ist in der Box?

• EPC-2000
• EDS3000 E/A-Modul
• Kabellose Handbox
• TTA
• EDS2010 E/A-Modul (optional)
• Steuerkabel
• Ethernet-Kabel
• Sensorkabel

Versand- und Rückgabebedingungen

• Versand: Bestellungen werden in der Regel innerhalb von 3-4 Werktagen versandt. Die Lieferzeiten können je nach Standort variieren.
• Rückgaben: 30-tägige Rückgaberegelung für Artikel im neuen, unbenutzten Zustand. Kontaktieren Sie den Kundensupport für Rückgaben. Es kann eine Wiedereinlagerungsgebühr anfallen.

Hauptmerkmale

• Professioneller: Speziell für industrielle Laserproduktionsanwendungen zugeschnitten.
• Einfach zu bedienen: Benutzerfreundliche Softwareoberfläche für reibungslosen Betrieb.
• Unabhängige Prozessdatenbank: Beinhaltet umfangreiche Funktionsmodule.
• Gute Kompatibilität: Funktioniert mit einer Vielzahl von gängigen Laserschneidanlagen.

Technische Parameter

EtherCAT

• Stromversorgung: Flexible Anbindung an Systemtopologie

Bewegungssteuerung

• Steuerungsmethode: Impuls, 5-Wege-Universalachsen-Schnittstelle, hochpräzises Positionsfeedback, CiA402-Standardunterstützung, 1-Wege-F-Achse zur Laser-Kopffokussteuerung
• Bewegungsleistung: Steuerungsperiode von 1 ms, S-förmige Beschleunigung/Verzögerung, fortschrittlich geplante Geschwindigkeit

E/A-Funktion

• Digitale Eingänge: 24 Kanäle mit High-/Low-Seiten-Konfiguration
• Digitale Ausgänge: 16 Kanäle 24V generische Ausgänge
• AD-Eingänge: 4 Kanäle, 16-Bit Hochauflösung, Bereich -10V bis +10V
• PWM-Ausgänge: 2 Gruppen, Frequenzbereich 0~30kHz, 1% Genauigkeit
• Lasersteuerung: Schnittstelle mit externem Kapazitätsverstärker für EtherCAT-Typ kapazitive Höhensteuerung

Temperatur

• Betriebsbereich: 0° C bis +80° C

Arbeitsumgebung

• Umgebungsdruck: 0,096MPa bis 0,106MPa
• Relative Luftfeuchtigkeit: 0 bis 70% (nicht kondensierend)

Strombedarf

• EPC-2000: 24V DC (9-36V Weitspannungsmodul)
• EDS-3000: 24V DC

Komponentenspezifikationen

• Netzwerkkarte: Gigabit NIC, 2× Anschlüsse
• USB: USB 2.0, 4× Anschlüsse; USB 3.0, 2× Anschlüsse
• Speichergerät: 2,5" HD, 1× Steckplatz; MSATA, 1× Steckplatz
• Umgebungstemperatur: Betriebsbereich -20℃ bis 60℃
• Umgebungsfeuchtigkeit: Feuchtigkeitsbereich 5% bis 95%
• Anzeige: Unterstützt HDMI und VGA
• Stromversorgung: 9-36V Weitspannungsmodul
• Abmessungen: 181,7mm×126,5mm×54m

Packing weight:6kg; Packing size:400*400*250mm; Packing Content: EPC-2000, EDS3000 I/O Module, Wireless Handheld Box, TTA, EDS2010 I/O Module (optional), Control Cable, Ethernet Cable, Sensor Cable, Dongle, Rectifier Diode.
