Guía de cableado de máquina de corte láser
Cómo entender y cablear la placa de circuito de una máquina de corte láser
Basado en el sistema principal XC3000 y la placa madre EDS-3000, esta guía explica el diseño del gabinete eléctrico, la lógica de cableado de alta y baja tensión, y los métodos de conexión para los componentes clave de la máquina.
Resumen
Entendiendo la estructura del gabinete antes del cableado
Ya sea realizando mantenimiento del equipo o actualizaciones del sistema, entender la composición y la lógica de cableado de la placa de circuito de una máquina de corte láser es un paso crucial. Este artículo ofrece un desglose práctico de la estructura de hardware del gabinete eléctrico de una máquina de corte láser, los principios del cableado de alta y baja tensión, y los métodos de cableado para cada componente principal.
Ver el proceso detallado de cableado

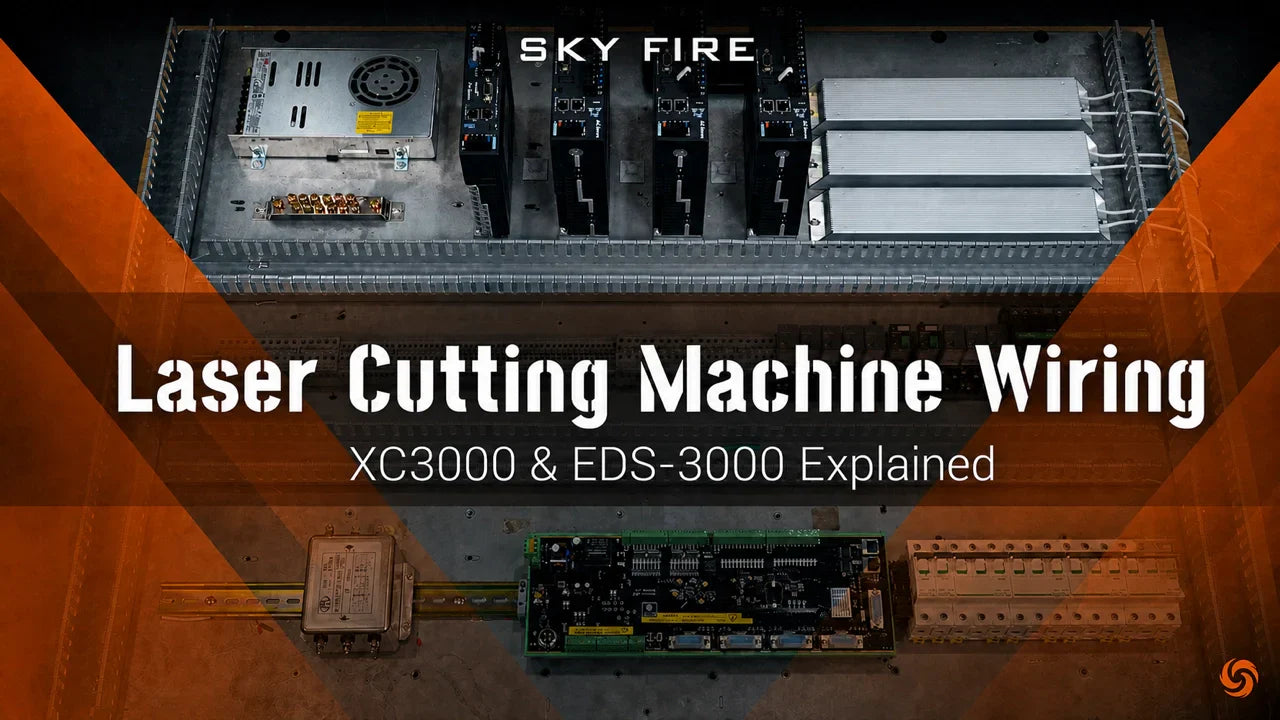

Video: proceso detallado de cableado del gabinete eléctrico de la máquina de corte láser.
Lista de materiales
Resumen del diseño: hardware principal y lista de materiales
Antes de comenzar el cableado, familiaricémonos primero con los componentes principales dentro del gabinete eléctrico:
| Nombre del componente | Funciones y características principales |
|---|---|
| Interruptor automático principal (QF0) e interruptores automáticos de rama | Controla las fuentes de alimentación generales y de ramas individuales, incluyendo servos, enfriador de agua, fuente láser, tanque de aceite y aire acondicionado. |
| Fusibles | Configuración de doble seguro: un camino para la protección de 24V CC y otro para la computadora. |
| Placa principal EDS-3000 | Una placa IO utilizada para el sistema XC3000. |
| Filtro | Filtra las impurezas en las frecuencias para evitar interferencias de alta frecuencia. |
| Contactores de CA (3 conjuntos: KM1, KM2, KM3) | Se utilizan para controlar respectivamente el sistema servo, el enfriador de agua y la fuente láser. |
| Relés intermedios (KA1...KAx) y bloques terminales | Incluye bloques terminales de 380V (L1, L2, L3), bloques terminales neutros y bloques terminales de señal de 24V/0V. |
| Controladores de eje | Consta de 4 conjuntos, que impulsan respectivamente los ejes Y1, Y2, X y Z. |
| Fuente de alimentación conmutada | Convierte 220V CA en 24V CC para suministrar energía al circuito de control. |
| Resistencia regenerativa | Absorbe la retroalimentación de energía de los servomotores para evitar que un voltaje excesivo dañe los controladores. |
Cableado principal
Guía de cableado principal
1. Distribución de energía
- Flujo de corriente: La fuente de alimentación externa se conecta primero al interruptor automático principal, que luego suministra energía al bloque terminal principal.
- Fuente de alimentación de rama: Todos los demás interruptores automáticos de rama extraen energía uniformemente de este bloque terminal principal para lograr una distribución paralela de las ramas.
- Conexión directa del contactor: Las fuentes de alimentación para el enfriador de agua y la fuente láser se derivan directamente desde debajo de sus contactores de CA correspondientes, sin necesidad de bloques de terminales adicionales.
2. Controladores de ejes
Debido a las variaciones en potencia y características entre los diferentes ejes, deben manejarse por separado durante el cableado.
- Los controladores de los ejes X / Y1 / Y2 usan tanto entrada monofásica de 220V como trifásica de 380V.
- El controlador del eje Z solo necesita entrada monofásica de 220V porque el motor del eje Z tiene menores requerimientos de potencia.
3. Lógica del relé
Los relés intermedios sirven como puente del circuito de control, conmutando contactos normalmente abiertos (NO) y normalmente cerrados (NC) mediante el control de las bobinas.
Configuración opcional y nota para producción en masa: El gabinete de control estandarizado mostrado en esta guía reserva espacios para el tanque de aceite (nebulizador de aceite) y los interruptores automáticos del aire acondicionado. Si su modelo estándar de máquina no requiere actualmente estas funciones, puede dejarlos sin conectar durante el ensamblaje.
Detalles del controlador de ejes
Especificaciones de cableado de controladores de ejes
| Tipo de controlador | Notas de cableado |
|---|---|
| Ejes compuestos (controladores de ejes X / Y1 / Y2) |
|
| Eje vertical (controlador del eje Z) |
|
Advertencia de operación de alto riesgo: Los controladores servo, especialmente los terminales R, S, T, y los contactores involucran alta tensión de 380V. Después de completar el cableado y antes de la prueba de encendido, debe usar un multímetro para verificar que no haya cortocircuitos en los extremos de salida y confirmar que el cuerpo de la máquina esté correctamente conectado a tierra.
Control del relé
Lógica y cableado de control del relé intermedio
Señales de la placa principal
Instrucciones de enrutamiento de señales de la placa principal EDS-3000
El cableado para la placa principal es selectivo. Por favor, cablee según los requisitos reales de configuración de su equipo y deje los puertos no usados colgando o vacíos.
Seguridad y límites
Las dos filas de entradas en el lado izquierdo se conectan principalmente a los interruptores de límite de los ejes Y/Z/X, así como a las señales de paro de emergencia y alarma de toda la máquina.
Circuito de gas y control del láser
Principalmente controla las salidas para las válvulas de oxígeno/nitrógeno, habilitación del láser, válvula de rama de extracción de polvo, obturador del láser, reinicio del láser y habilitación de calibración del seguidor de altura.
Señal de freno del eje Z
Los dos últimos caminos en la placa principal están designados para la salida del freno del eje Z. Esta señal de freno de 24V debe transferirse mediante un relé.
Antiinferencia
Como el freno se activa para bloquear cuando el sistema se apaga, aislarlo mediante un relé previene eficazmente la interferencia electromagnética.
Control analógico
La parte superior contiene un conjunto de salidas PWM para habilitar el láser, junto con interfaces analógicas de 0-10V a ambos lados.
Uso analógico
Estas interfaces se usan para habilitar el láser de 0-10V, la válvula proporcional de oxígeno y las señales de emisión del láser.
Regla de construcción
Regla básica de construcción: corriente fuerte de un lado, corriente débil del otro
Durante todo el proceso de cableado, debe adherirse estrictamente al principio de "corriente fuerte de un lado, corriente débil del otro".
¿Por qué? Si las corrientes fuertes de 380V/220V se mezclan con las líneas de señal de corriente débil analógica de 24V, la interferencia electromagnética de alta frecuencia puede causar que la placa principal pierda pasos de señal, provoque disparos accidentales del láser o active falsas alarmas de sensores.
¿Cómo hacerlo? Enrútelos por caminos separados dentro de los conductos de cables, o implemente particiones físicas, como separación izquierda/derecha o arriba/abajo dentro del gabinete.
Conclusión
El cableado estandarizado mejora tanto la estabilidad de la máquina como la eficiencia en la solución de problemas futura.
El cableado estandarizado no solo mejora significativamente la estabilidad del equipo, sino que también hace que la solución de problemas futura sea el doble de eficiente. Durante la operación real, se recomienda encarecidamente verificar cada conexión línea por línea con el manual técnico oficial proporcionado con su máquina. Si tiene alguna pregunta durante el proceso de ensamblaje, no dude en dejar un comentario abajo o contactar directamente a nuestro equipo de soporte técnico.
