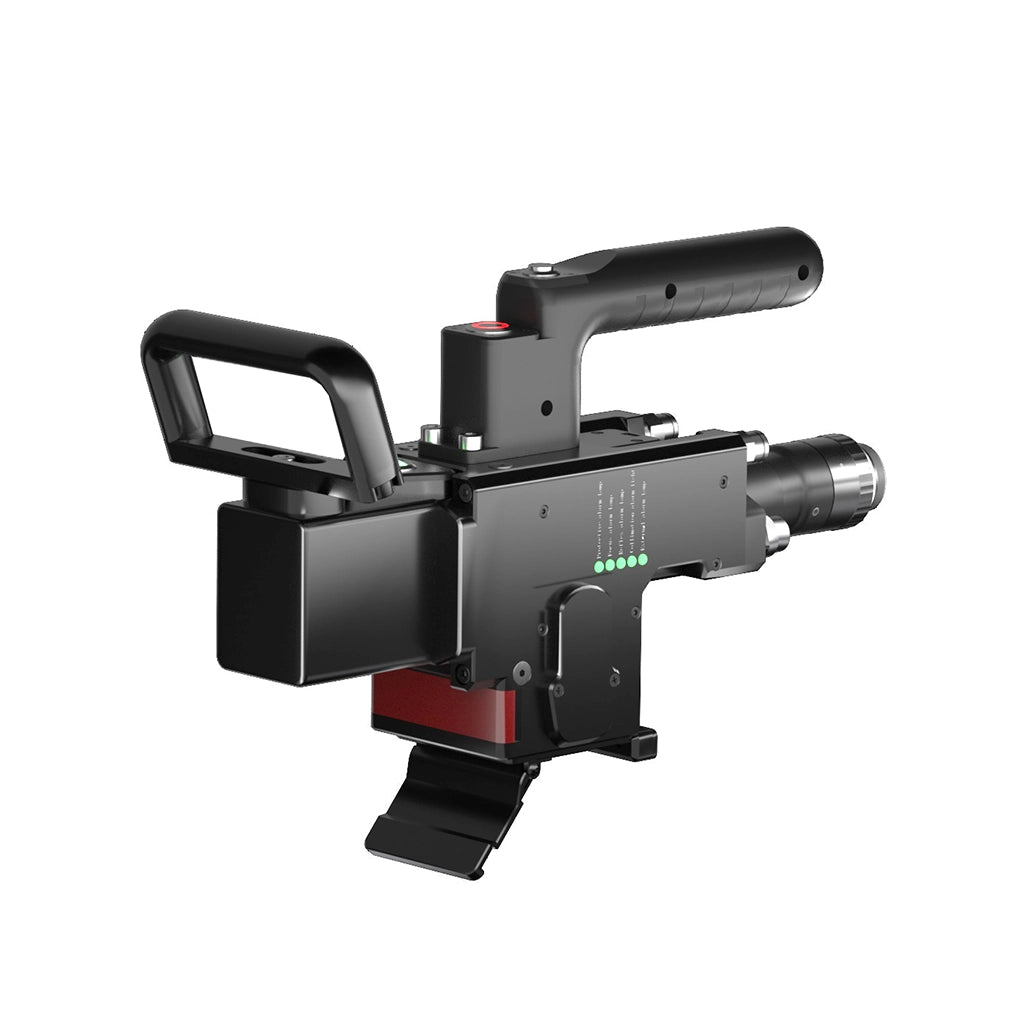

Relfar Intelligent Single Pendulum Handheld Laser Cleaning Head FWH60-C30A

This product is an intelligent handheld laser cleaning head with a rated power ≤6KW. It utilizes a fiber laser with a QBH interface. Integrated with a scanning galvanometer, it enables high-speed, wide-range laser cleaning. It features multiple status monitoring and alarm functions, and can be controlled and monitored via an HMI touchscreen, a mobile APP, and a smart cloud platform.

Product Parameters

Name	Intelligent Handheld Cleaning Head
Model	FWH60-C30A
Fiber Interface	QBH
Wavelength Scope	1070±20nm
Rated Power	≤6KW
Collimation Focal Length	75mm
Focus Focal Length	1500mm
Scanning Width	10～500mm
Scanning Speed	40000mm/s
Auxiliary Pressure	≥0.5～0.8Mpa
Effective Clear Aperture	Ø20
Weight	2.2Kg

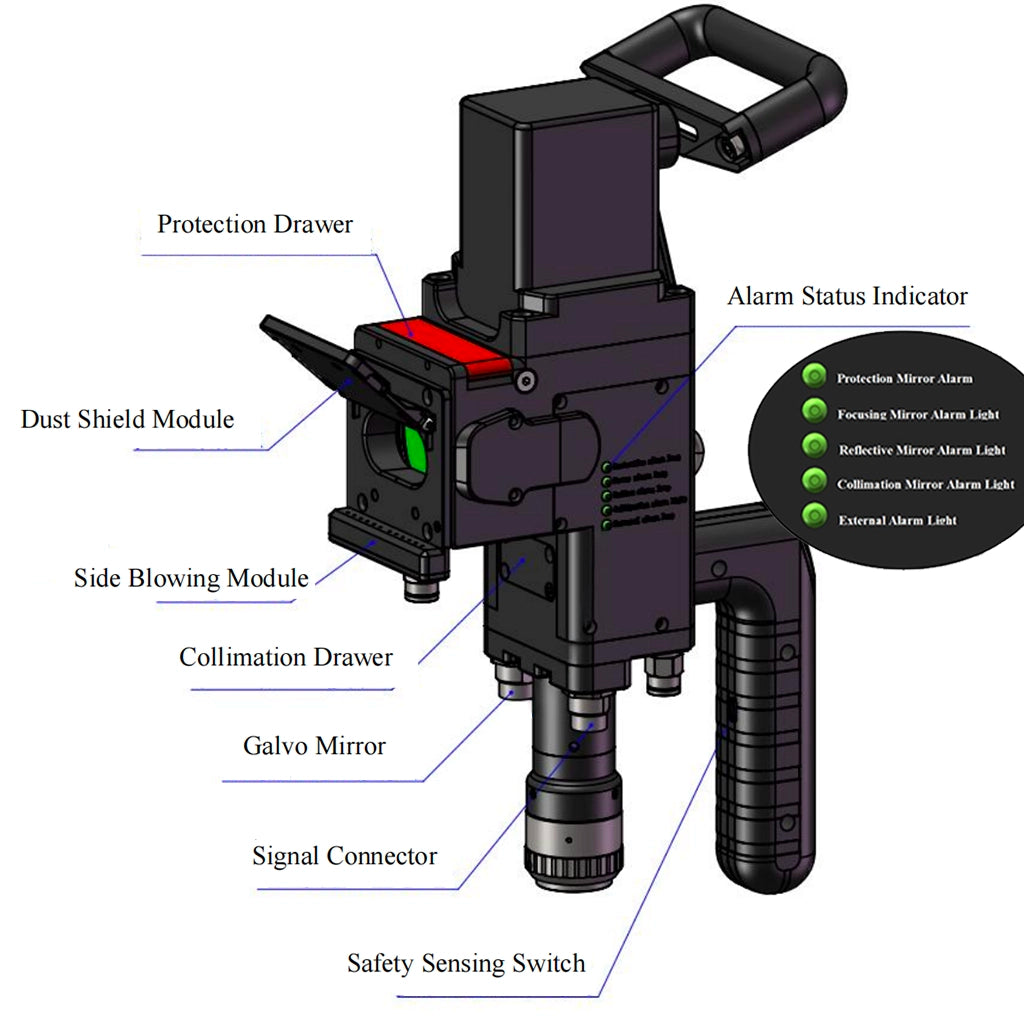

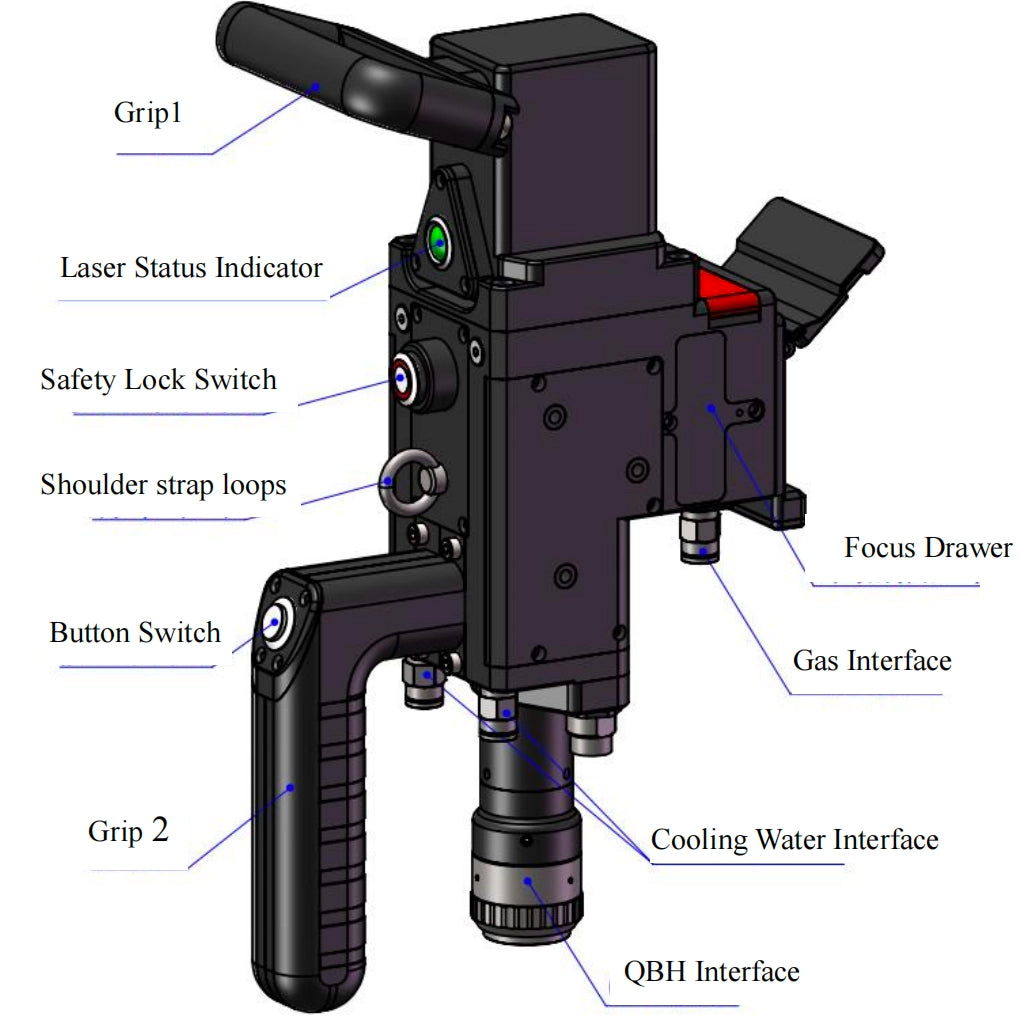

Product Structure

Key Features

• Structural Design: Handheld design, equipped with swing handles, button switch, safety interlock switch, shoulder strap hoist, laser status indicator, and various alarm indicator lights.
• Optical System: Contains collimation lens(D25*F75), reflector lens(44*28*4), focusing lens(D45*F1800), and a front-end replaceable protective lens(D50*5).
• Connections & Cooling: Requires connections for cooling water circuit (6mm water tube) and auxiliary shielding gas (6mm air tube).
• Status Monitoring: Real-time monitoring of the temperature of the collimation lens, reflection mirror, focus lens, and protective lens. Provides lens temperature alarm, gas under-pressure alarm, chiller alarm, laser alarm, and galvanometer status alarm functions.
• Control & Interfaces:
  • HMI Touchscreen: 10.1-inch configurable touchscreen for setting process parameters like laser power, scanning speed, scanning length, frequency, duty cycle, and for displaying system status and alarm information.
  • Electrical Interfaces: Provides various interfaces for laser, galvanometer, wire feeder, temperature sensor, general-purpose I/O, power supply, HMI, external start, and safety interlock.
  • Mobile APP: The "RDWelder" APP supports wireless device connection via AP mode (direct) or STA mode (cloud), enabling remote parameter adjustment, status viewing, and process management.
  • Smart Cloud: The web platform (https://fiot.chanelink.com/) enables remote device management, status monitoring, remote assistance, and technical data query.

Safety Precautions

1. The front flip dust cover must be opened before laser output.
2. Wear dedicated fiber laser protection glasses before operation.
3. Keep the product clean to prevent coolant, condensate, or other foreign matters from entering the cavity.
