Saldatrice a fusione per fibre della serie SHINHO S-37 a grande diametro per la riparazione di laser a fibra
Impossibile caricare la disponibilità per il ritiro
Hai domande?
Sentiti libero di metterti in contatto
Panoramica del prodotto
Panoramica

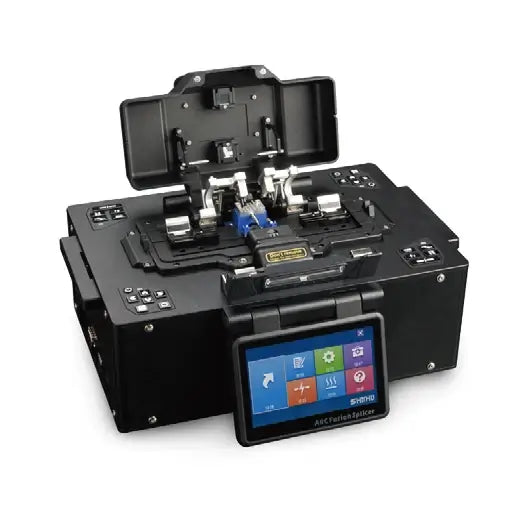

Saldatore a fusione per fibre di grande diametro SHINHO S-37 / S-37+ | Per la riparazione di laser a fibra e la giunzione di fibre speciali
Lo Saldatore a Fusione per Fibre di Grande Diametro della Serie SHINHO S-37 è progettato per la giunzione di fibre ottiche speciali utilizzate nella riparazione di laser a fibra, produzione, ricerca e sistemi ottici ad alta potenza. Supporta l’allineamento del core, fibre di grande diametro e operazioni sia manuali che automatiche per una giunzione stabile di fibre SM, MM, DS, NZDS, EDF, DCF e LDF.
L’S-37 è la scelta raccomandata per la maggior parte dei clienti di riparazione, offrendo una giunzione affidabile di fibre di grande diametro a un costo pratico. L’S-37+ aggiunge l’allineamento rotazionale, supporta diametri del rivestimento maggiori e consente la giunzione di fibre attive, rendendolo adatto per alcune applicazioni di riparazione laser MAX. A causa del costo più elevato e del fatto che molti clienti non riparano direttamente bobine o moduli di fibre attive, l’S-37+ è generalmente raccomandato solo quando è richiesto l’allineamento rotazionale o la giunzione di fibre attive.

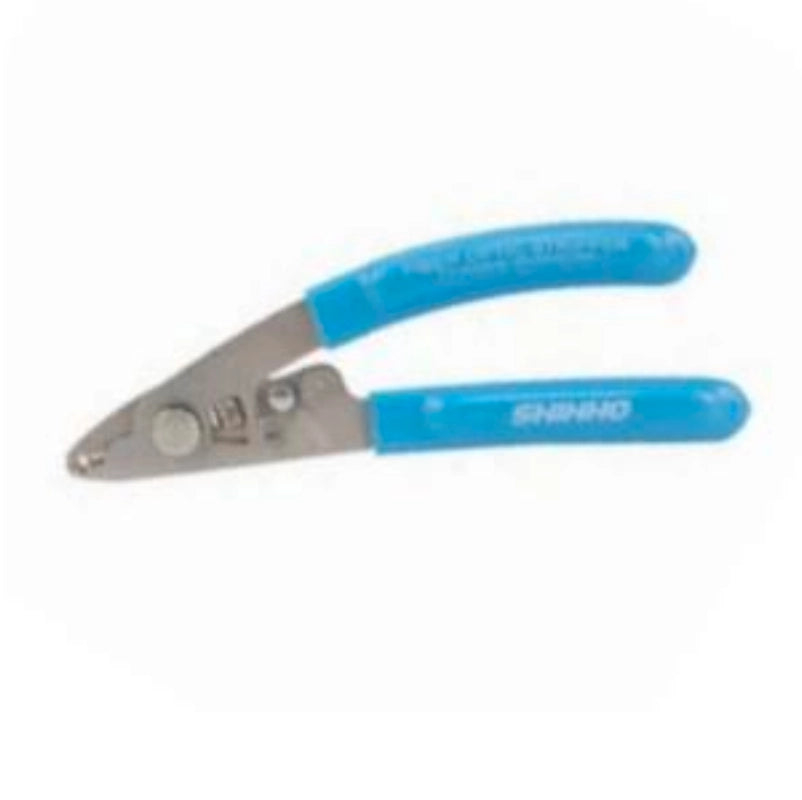

Nota speciale: con l’acquisto di questo prodotto è incluso uno spelafili (modello X-2006); è regolabile per 250/400μm.
Ideale per
- S-37: giunzione generale di fibre di grande diametro per riparazione e assistenza laser a fibra. Clienti che riparano fibre passive comuni e speciali senza necessità di allineamento rotazionale.
- S-37+: clienti di apparecchiature MAX che necessitano della capacità di giunzione di fibre attive. Applicazioni che richiedono allineamento rotazionale e supporto per fibre con diametro del rivestimento maggiore.
- Ambienti di ricerca, laboratorio e produzione che richiedono bassa perdita di giunzione e prestazioni di arco ripetibili.
Caratteristiche principali

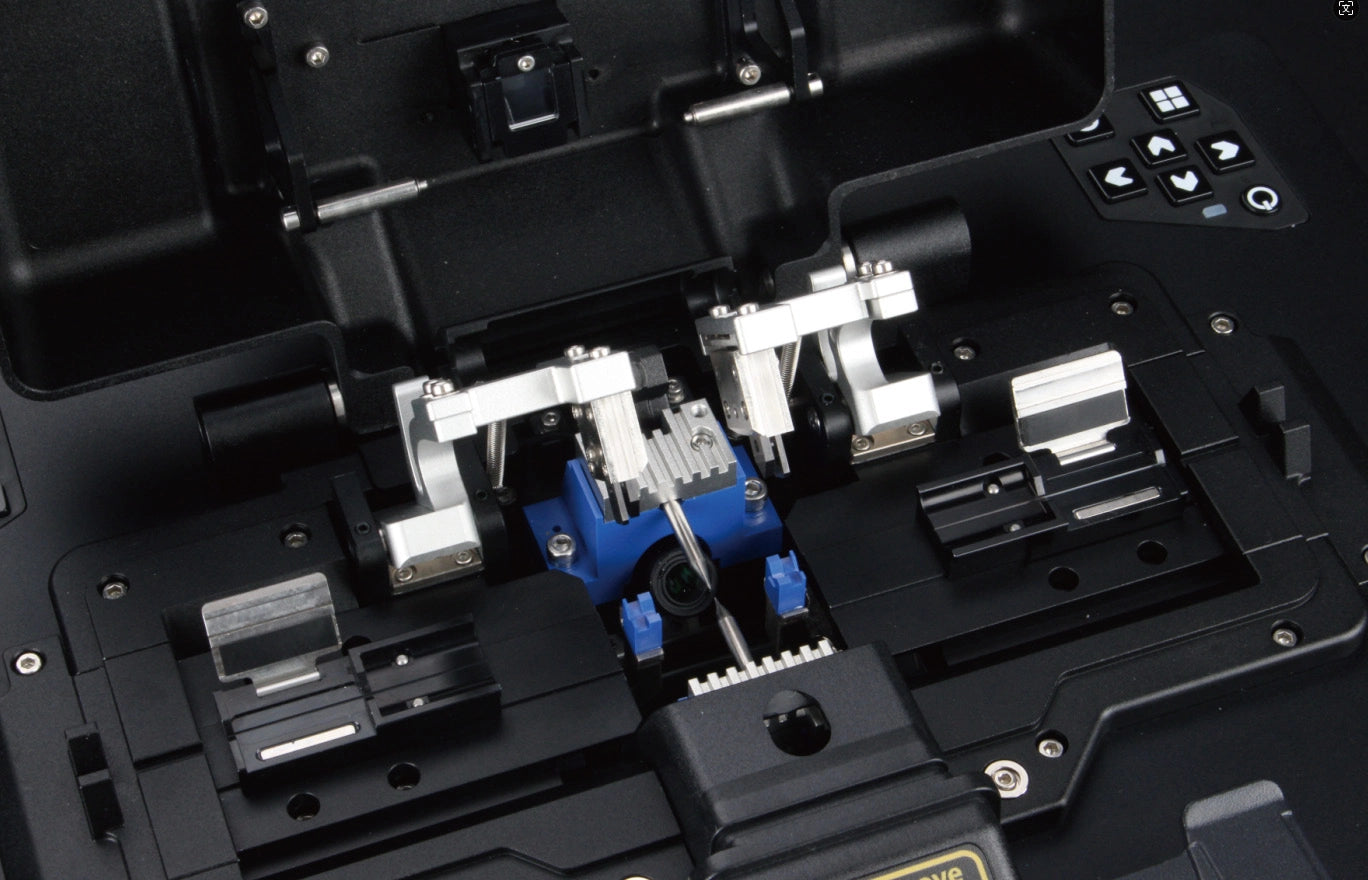

- Allineamento core-to-core per giunzioni di precisione.
- S-37 supporta fibre con diametro del rivestimento da 125 a 600 um.
- S-37+ supporta fibre con diametro del rivestimento da 125 a 680 um.
- S-37+ include l’allineamento rotazionale e può supportare la giunzione di fibre attive.
- Gamma di diametro del rivestimento da 210 a 900 um.
- Perdita tipica di giunzione: 0,03 dB per fibra SM, 0,02 dB per fibra MM, 0,05 dB per fibre DS e LDF.
- Perdita di ritorno migliore di 60 dB.
- 40 programmi di giunzione personalizzabili.
- Modalità di giunzione manuale e automatica.
- Modalità di riscaldamento manuale e automatica.

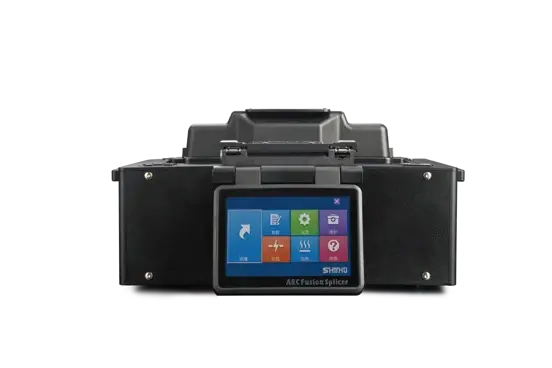

- Doppia fotocamera ad alta sensibilità con display LCD a colori HD da 5,0 pollici.
- Memorizza 10.000 record di giunzione e 100 immagini di giunzione.
- Interfacce USB 2.0 e RS232 per esportazione dati, aggiornamento software e segnale di uscita personalizzabile.
Guida alla selezione del modello
| Modello | Cliente consigliato | Vantaggio principale | Raccomandazione |
|---|---|---|---|
| S-37 | La maggior parte dei clienti per la riparazione di laser a fibra | Gestisce lavori comuni di riparazione di fibre di grande diametro a costi inferiori | Raccomandato per la maggior parte dei clienti |
| S-37+ | Clienti che riparano apparecchiature MAX o applicazioni di fibra attiva | Allineamento rotazionale, capacità di giunzione attiva della fibra e gamma di diametri di cladding maggiori | Raccomandato solo quando è chiaramente richiesto l'allineamento rotazionale o la riparazione attiva della fibra |
Specifiche
| Voce | S-37 | S-37+ |
|---|---|---|
| Metodo di allineamento | Allineamento core-to-core | |
| Tipo di fibra applicabile | SM (ITU-T G652), MM (ITU-T G651), DS (ITU-T G653), NZDS, EDF, DCF, LDF | |
| Perdita media tipica di giunzione | SM: 0,03 dB; MM: 0,02 dB; DS: 0,05 dB; LDF: 0,05 dB | |
| Diametro del cladding | 125-600 um | 125-680 um |
| Diametro del rivestimento | 210-900 um | |
| Perdita di ritorno | Meglio di 60 dB | |
| Programmi di giunzione | 40 gruppi, personalizzabili | |
| Modalità di funzionamento | Manuale e automatico | |
| Modalità di riscaldamento | Manuale e automatico | |
| Campo di rotazione | 1-3 mm, massimo | |
| Allineamento rotazionale | - | Supportata |
| Giunzione attiva della fibra | Non è l'opzione principale raccomandata | Supportato, adatto per applicazioni di riparazione selezionate su apparecchiature MAX |
| Tempo tipico di giunzione | 35 secondi, testato con fibra a diametro di rivestimento 400 um | |
| Tempo tipico di riscaldamento | 26 secondi, tempo di riscaldamento definito dall'utente supportato | |
| Ingrandimento immagine | Ingrandimento regolabile da 100x a 200x | |
| Sistema di visualizzazione della fibra | Doppia fotocamera ad alta sensibilità, display LCD a colori ad alta risoluzione da 5,0 pollici | |
| Memorizzazione risultati di giunzione | Memorizza 10.000 record di giunzione e 100 immagini di giunzione | |
| Lunghezza di taglio della fibra | 3-15 mm, standard 10 mm | |
| Alimentazione | Adattatore esterno, ingresso: AC100-240V, 50/60Hz; uscita: DC12.0V, 10.0A | |
| Durata elettrodi | Più di 3.000 archi per fibra da 125 um; più di 1.000 archi per fibre superiori a 250 um | |
| Interfaccia dati | Porta USB 2.0, porta RS232, esportazione dati, aggiornamento software, segnale di uscita personalizzabile | |
| Temperatura di funzionamento / conservazione | -10 °C a +50 °C / -20 °C a +60 °C | |
| Dimensioni macchina | 330 mm (L) x 220 mm (W) x 170 mm (H) | |
| Peso | 7,29 kg | |
Confezione standard
| Nome | Quantità |
|---|---|
| Saldatrice a fusione per fibra a grande diametro S-37 | 1 pz |
| Spellafibre (250/400) | 2 pz |
| Supporti per fibra (400/500/600) | 3 paia |
| Elettrodi di ricambio | 1 paio |
| Unità USB | 1 pz |
| Adattatore di alimentazione | 1 pz |
| Cavo di alimentazione | 1 pz |
| Custodia | 1 pz |
Download
FAQ
Qual è la principale differenza tra S-37 e S-37+?
L'S-37+ aggiunge l'allineamento rotazionale, supporta fibre con diametro di rivestimento maggiore e può essere usato per la giunzione attiva della fibra. L'S-37 è più adatto per la maggior parte delle esigenze standard di riparazione di fibre a grande diametro.
Quale modello è raccomandato per la maggior parte dei clienti?
L'S-37 è generalmente raccomandato per la maggior parte dei clienti di riparazione perché copre le esigenze comuni di riparazione con laser a fibra a un costo più pratico.
Quando dovrei scegliere S-37+?
Scegli S-37+ quando l'applicazione di riparazione richiede chiaramente l'allineamento rotazionale, la giunzione attiva della fibra, il supporto per diametri di rivestimento maggiori o la capacità di riparazione selezionata per apparecchiature MAX.
