Superlasercut 4-in-1 휴대용 레이저 용접 헤드 SUP31T, 경량 다중 공정 금속 가공용
픽업 가능 여부를 불러올 수 없습니다
궁금한 점이 있으신가요?
언제든지 문의해 주세요
제품 개요

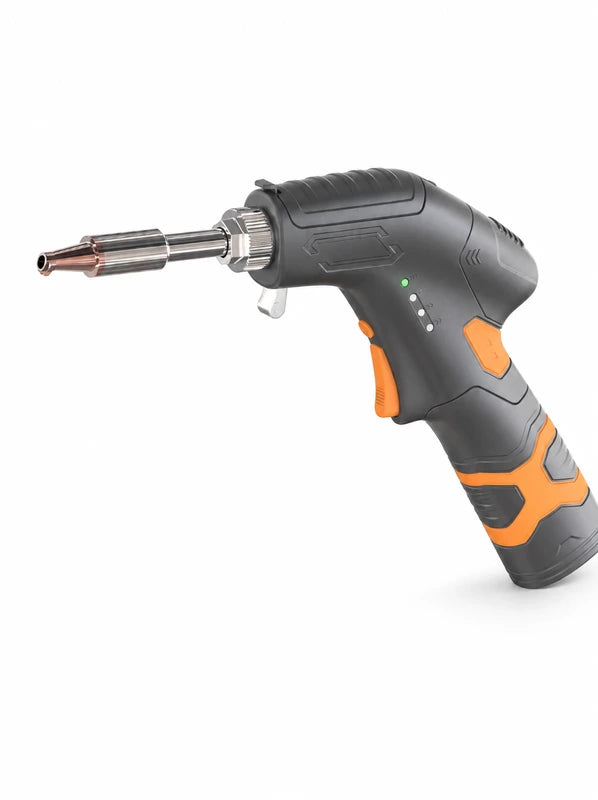

경량 다공정 금속 가공을 위한 Superlasercut 4-in-1 핸드헬드 레이저 용접 헤드 SUP31T
Superlasercut SUP31T는 용접, 절단, 용접 심 세척 및 세척 작업을 위한 경량 4-in-1 핸드헬드 파이버 레이저 가공 헤드입니다. 1080 ± 10nm에서 최대 3000W 정격의 연속파 파이버 레이저용으로 설계되었습니다.
0.56kg 건 본체에 따뜻한 촉감의 탄성 페인트 마감, 고속 응답 디지털 서보 드라이브, 독립적인 3공정 전환, 상태 표시등, 렌즈 온도 모니터링 및 공정 라이브러리 지원을 결합했습니다.
적합한 용도
- 1080nm 부근의 레이저 에너지를 흡수하는 탄소강, 스테인리스강, 알루미늄, 구리 및 기타 금속의 전문 핸드헬드 가공.
- 더 긴 용접 작업과 편리한 취급을 위해 0.56kg 경량 건을 우선시하는 작업자.
- 하나의 가공 헤드로 용접, 절단 및 용접 심 세척이 필요한 통합 시스템.
- 별도로 구매해야 하는 옵션 싱글 또는 듀얼 와이어 피더가 필요한 프로젝트.
주요 특징
- 4-in-1 플랫폼: 올바른 시스템 구성에서 용접, 절단, 용접 심 세척 및 세척 작업을 지원합니다.
- 최대 3000W: 정격 출력이 3000W 이하인 연속파 파이버 레이저와 호환됩니다.
- 0.56kg 경량 설계: 건의 무게를 줄여 위치 설정을 쉽게 하고 장시간 핸드헬드 작업을 지원합니다.
- 탄성 페인트 표면: 따뜻하고 피부 친화적인 촉감을 제공하며 긁힘 및 부식 내성을 향상합니다.
- 고속 응답 디지털 구동: 버전 2.0 디지털 서보 드라이브가 빠른 응답과 정밀한 모터 위치 제어를 제공합니다.
- 건에 내장된 3개 공정 프리셋: 독립 공정 버튼으로 저장된 3개 공정 그룹 간을 빠르게 전환할 수 있습니다.
- 명확한 작동 피드백: 상태 및 공정 표시등을 통해 대기, 안전 잠금, 발광, 경보 및 선택된 공정 상태를 확인할 수 있습니다.
- 미니 QBH 잠금 장치: 안정적인 파이버 연결을 유지하면서 건의 전체 무게를 줄이는 데 도움을 줍니다.
- 안전 및 진단: 렌즈 온도 모니터링 및 시스템 고장 진단 기능을 포함합니다.
- 차폐형 다기능 케이블: 전기적 간섭에 대한 내성을 향상합니다.
호환성
- 연속파 파이버 레이저 출력: ≤3000W.
- 적용 파장: 1080 ± 10nm.
- 시준 빔 직경: ≤12mm.
- 냉각 방식: 수냉식.
- 권장 보호 가스: 아르곤. 수동 기준 유량은 20°C 및 0.15MPa에서 10~15L/min입니다.
- 목재, 석재, 플라스틱, 복합재, 수중 사용 또는 비숙련자의 조작에는 적합하지 않습니다.
사양
| 매개변수 | 사양 |
|---|---|
| 모델 | SUP31T |
| 제품 유형 | 4-in-1 핸드헬드 레이저 용접 헤드 |
| 가공 기능 | 용접 / 절단 / 용접 심 세척 / 세척 |
| 적용 출력 | ≤3000W |
| 적용 파장 | 1080 ± 10nm |
| 전원 공급 | 220V ± 5% AC, 50/60Hz |
| 냉각 | 수냉 |
| 작동 온도 | -10 to 50°C |
| 작동 습도 | ≤70% |
| 헤드 중량 | 약 0.56kg |
| 최대 용접 폭 | 8mm |
| 시준 빔 직경 | ≤12mm |
| 시준 렌즈 | D16T5F60 |
| 집광 렌즈 | D20T4.5F150 |
| 반사경 | 30 × 14 × 2mm |
| 보호 렌즈 | D18T2 |
| 스폿 조정 범위 | 라인 0-8mm |
| 수직 초점 조정 | ±10mm |
| 권장 가스 유량 | 20°C, 0.15MPa에서 10-15L/min |
SUP31T 표준 출고 구성
설명서에는 SUP-LWS-D가 표준 제어 시스템이고 SUP-LWS-E가 옵션으로 기재되어 있습니다. 납품 품목이 그림과 다를 경우 확정된 판매 주문서가 우선합니다.
| 포함 품목 | 사양 | 수량 |
|---|---|---|
| 휴대용 레이저 용접 헤드 | SUP31T | 1 |
| 레이저 용접 제어 시스템 | SUP-LWS-D 표준; SUP-LWS-E 옵션 | 1 |
| 8심 시스템 연결 케이블 | 31T, 10m | 1 |
| 디스플레이 | SUP-DW128 HJT | 1 |
| 스위칭 전원 공급 장치 | 100FGC-24 | 1 |
| 수직 측면 인출형 디스플레이 케이블 | 1m | 1 |
| 보호 렌즈 | D18T2 | 5 |
| 이중 와이어 구리 노즐 | AS-20D | 1 |
| 용접용 구리 노즐 | AS-12 / BS-16 / CS-12 / ES-12 / FS-16 / C | 각 1개 |
| 절단 노즐 어댑터 및 노즐 | S 어댑터 / 1.5 단층 M8 노즐 | 각 1개 |
| 눈금 튜브 | FT80 | 1 |
| 구리 노즐 보관함 | - | 1 |
| 대형 악어형 안전 클립 | - | 1 |
옵션 추가 품목
단일 및 이중 와이어 공급 장치 옵션
중요: SUP-AMF-A와 SUP-AMF-D는 별도 구매하는 옵션 액세서리입니다. 주문에 명시적으로 추가하지 않는 한 표준 SUP31T 구성이나 기본 제품 가격에 포함되지 않습니다.
두 공급 장치 모두 7인치 터치스크린을 사용하며 연속 또는 펄스 공급, 보조 와이어 단선 기능 및 15-600cm/min의 조절 가능한 공급 속도를 지원합니다.
| 비교 | SUP-AMF-A 단일 와이어 공급 장치 | SUP-AMF-D 이중 와이어 공급 장치 |
|---|---|---|
| 주문 상태 | 옵션 추가 품목; 별도 구매 | 옵션 추가 품목; 별도 구매 |
| 와이어 채널 | 단일 와이어 | 이중 와이어 |
| 전원 공급 | 220V ± 10% AC, 50/60Hz | 220V ± 10% AC, 50/60Hz |
| 최대 출력 | 84W | 144W |
| 공급 속도 | 15-600cm/min | 15-600cm/min |
| 공급 모드 | 연속 / 펄스 | 연속 / 펄스 |
| 와이어 재질 | 탄소강 / 스테인리스강 / 알루미늄 | 탄소강 솔리드 와이어 / 스테인리스강 솔리드 와이어 / 알루미늄 솔리드 와이어 |
| 디스플레이 | 7인치 터치스크린, 1024 × 600 | 7인치 터치스크린, 1024 × 600 |
| 순중량 | 설명서 기준 12.8 ± 0.3kg; 포장 명세서에는 약 13.2kg으로 기재 | 설명서 기준 25.1 ± 0.3kg; 포장 명세서에는 약 30kg으로 기재 |
| 와이어 스풀 용량 | 최대 20kg | 스풀당 최대 20kg, 스풀 2개 |
| 적합한 용도 | 표준 단일 와이어 충전 및 더 가벼운 공급 장치 | 동기화된 이중 와이어 충전으로 더 높은 적층량 |
옵션 와이어 공급 장치 포장 목록
| 포함 품목 | SUP-AMF-A | SUP-AMF-D |
|---|---|---|
| 와이어 공급 장치 | SUP-AMF-A × 1; V1216 휠 × 2 포함 | SUP-AMF-D × 1; V1216 휠 × 4 포함 |
| 베이스 | - | SUP-AMF-D/T 베이스 × 2 |
| 전원 케이블 | 3심 항공 케이블, 5m × 1 | 3심 항공 케이블, 5m × 1 |
| 신호 케이블 | 6심 항공 케이블, 10m × 1 | 6심 항공 케이블, 10m × 1 |
| 공급 튜브 | Fe0816-5 7060 × 1 | Fe0820-5 이중 와이어 튜브 × 1; Fe0816-5 7060 × 1 |
| 구리 노즐 | - | AS-12D / AS-16D / AS-20D × 각 2개 |
| 가이드 팁 | 0.8 / 1.0 / 1.2 / 1.6 × 각 1개 | 듀얼 와이어 1.2 / 1.6 / 2.0 × 각 1개, 액세서리 팁 0.8 / 1.0 / 1.2 / 1.6 × 각 1개 |
| 추가 휠 | V0810 × 2 | V2025 × 4, V0810 × 2 |
| 연결 부품 | 60mm 및 100mm 직선 가이드 튜브 | LJ21AD 듀얼 와이어 연결 블록, 60mm 및 100mm 직선 가이드 튜브 |
| 공구 | 12/14 및 14/17 오픈엔드 렌치, 2mm 및 4mm 육각 키 | 12/14 및 14/17 오픈엔드 렌치, 2mm 및 4mm 육각 키 |
다운로드
SUP31T 휴대용 레이저 용접 헤드의 설치, 배선, 작동, 공정 설정, 문제 해결 및 유지보수를 다루는 무료 영어 또는 스페인어 기술 설명서에 액세스하세요.
Superlasercut SUP31T 3000W 레이저 용접 헤드 제품 설명서주문 전
- 레이저 소스 브랜드, 모델, 출력, 파장 및 광섬유 인터페이스를 확인하세요.
- 수냉 회로, 차폐 가스, 제어 신호 및 안전 인터록을 확인하세요.
- 표준 SUP-LWS-D 또는 옵션 SUP-LWS-E 제어 시스템이 기계 설계와 호환되는지 확인하세요.
- 와이어 공급이 필요한 경우 SUP-AMF-A 또는 SUP-AMF-D를 별도로 주문하고, 와이어 소재, 직경, 스풀 크기, 공급 휠 및 튜브를 확인하세요.
- 이 클래스 4 레이저 시스템 구성품은 교육받은 전문가만 설치, 작동 및 유지보수해야 합니다.
자주 묻는 질문
SUP31T는 완전한 레이저 용접기인가요?
아니요. 시스템 통합을 위한 휴대용 레이저 가공 헤드 및 제어 시스템 구성입니다. 주문서에 명시되지 않는 한 레이저 소스, 칠러, 인클로저, 가스 공급 장치 및 기타 기계 구성품은 포함되지 않습니다.
SUP31T는 어떤 가공 기능을 지원하나요?
SUP31T 플랫폼은 필요한 공정 매개변수와 액세서리를 올바르게 구성하면 용접, 절단, 용접 이음매 세척 및 세척 작업을 지원합니다.
SUP31T는 어떤 레이저 출력을 지원하나요?
1080 ± 10nm에서 최대 3000W 정격의 연속파 광섬유 레이저와 시준 빔 직경 12mm 이하를 지원하도록 설계되었습니다.
SUP31T 용접 헤드는 얼마나 가벼운가요?
용접 헤드의 무게는 약 0.56kg입니다. 미니 QBH 잠금장치와 컴팩트한 하우징으로 휴대 시 무게를 줄였습니다.
SUP-AMF-A와 SUP-AMF-D 와이어 공급기가 포함되어 있나요?
아니요. 두 제품 모두 별도로 구매하는 옵션 추가 구성품입니다. 와이어 공급이 필요한 경우에만 단일 와이어용 SUP-AMF-A 또는 듀얼 와이어용 SUP-AMF-D를 선택하세요.
어떤 옵션 와이어 공급기를 선택해야 하나요?
일반적인 단일 와이어 보충 및 더 가벼운 공급기에는 SUP-AMF-A를 선택하세요. 동기화된 듀얼 와이어 공급과 더 높은 적층률에는 SUP-AMF-D를 선택하세요. 선택 지원을 위해 소재, 와이어 직경, 두께 및 접합부 세부 정보를 보내 주세요.
필요한 냉각 방식과 차폐 가스는 무엇인가요?
헤드에는 수냉이 필요합니다. 설명서에서는 아르곤을 권장하며, 20°C 및 0.15MPa에서 차폐 가스 유량을 10~15L/min으로 안내합니다.
호환성 확인에 필요한 정보는 무엇인가요?
레이저 소스 모델 및 출력, 광섬유 인터페이스, 냉각 구성, 소재 및 두께, 필요한 기능, 차폐 가스, 제어 시스템 선호 사항과 와이어 공급기 요구 사항을 알려 주세요.
