Het zelf maken van een fiber laser lasapparaat kan een lonend en kosteneffectief project zijn. Of je nu een hobbyist, ondernemer of professional bent, het samenstellen van een laser lasapparaat stelt je in staat om de apparatuur aan te passen aan jouw specifieke behoeften. Deze gids leidt je door de essentiële componenten en overwegingen voor het bouwen van een complete handzame laser lasmachine, inclusief zowel waterkoeling- als luchtkoelingsopties.
Bij Sky Fire Laser bieden we een uitgebreide Checklist om een volledige laserlasmachine te maken om je door het proces te begeleiden.
1. Machinedeksel
De machinekap beschermt de interne componenten van uw laserlasser. Afhankelijk van uw keuze van koelmethode zal het ontwerp van de kap variëren:
- Watergekoelde lasermachines: Grotere kappen om de koeler te huisvesten.
- Luchtgekoelde lasermachines: Compactere behuizingen omdat er geen koeler nodig is.
Voorbeeldfoto's:

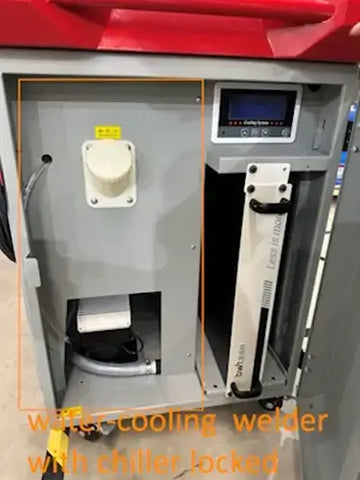

- Watergekoelde lasser met koelmachine vergrendeld/ontgrendeld
-
- Luchtgekoelde lasser zonder koeler
2. Koeler (Alleen nodig voor watergekoelde laserbron)
Een koeler is cruciaal voor watergekoelde lasers om optimale bedrijfstemperaturen te behouden. Fabrikanten bieden nu geïntegreerde koelers aan met de machinekap voor een gestroomlijnd ontwerp en functionaliteit.
Voorbeeldfoto:
3. Laserbron
- Watergekoelde laserbron: Ideaal voor een hoger vermogen, doorgaans variërend van 1000W tot 3000W.
- Luchtgekoelde Lasersource: Geschikt voor lichtere toepassingen met vermogens tussen 800W en 1200W.
Voorbeeldfoto's:
4. Laserlassysteem
Er zijn verschillende opties voor het laserlassysteem, afhankelijk van uw budget en prestatie-eisen:
Kosteneffectieve optie voor watergekoelde lasser
Raytools BW101-GS (3in1) Laser Lasersysteem:
- Handheld Welding Head: 1 eenheid
- Draagbaar Lasbesturingssysteem: 1 eenheid
- Raytools Handheld Welding Touch Screen Software: 1 eenheid
- Schakelende voeding: 1 stuk
- Standaard Accessoirespakket: 1 eenheid
- Motorkabel: 1 stuk
- Draadaanvoer: 1 eenheid
- Schakelende Voedingskabelset: 1 stuk
Geavanceerde optie voor watergekoelde lasser
Superlasercut SUP21T (4in1) Laser Lasersysteem:
- Laserlaserkop SUP21T: 1 eenheid
- Draadvoeder SUP-AMF-A: 1 eenheid
- Controller Systeem: 1 eenheid
- LCD-scherm: 1 eenheid
- Schakelende voeding 15V & 24V: 2 stuks
- Systeemkabel: 2 stuks
- Draadvoeder Signaalkabel 10m: 1 stuk
- Draadvoeder voedingskabel 5m: 1 stuk
Optie voor luchtgekoelde laserlasser
- Laserlaskop: 1 stuk
- Draadaanvoer: 1 eenheid
- Controller Systeem: 1 eenheid
- LCD-scherm: 1 eenheid
- Voeding LM35010A24: 1 stuk
- Voeding LM75-23B24R2-C: 1 eenheid
- Spuitmonden: 8 stuks
- Beschermlens: 5 stuks
-
7. Elektrische onderdelen
Alle kleine elektrische onderdelen, inclusief de computer, schakelaars, relais, draden, enz., zijn essentieel voor de goede werking van uw laserlasapparaat. U kunt de PDF downloaden om alle elektrische onderdelen te verkrijgen die nodig zijn voor het zelf maken van een watergekoelde fiber laserlasser.
Om u te helpen de elektrische aansluitingen van de DIY watergekoelde vezellaserlassmachine beter te begrijpen, bieden wij een gedetailleerd bedradingsschema. Dit schema bevat de aansluitingen van alle belangrijke elektrische componenten en helpt u bij een nauwkeurige installatie en onderhoud. Daarnaast kunt u het DWG-bestand gebruiken om de gewenste functionaliteiten aan te passen en zelf te maken.
Voorbeeldfoto:
- Elektrische componenten binnenin een laserlaseenheid
- Dit is de lijst van elektrische componenten die nodig zijn voor zowel luchtgekoelde als watergekoelde lasermachines. In vergelijking met de luchtgekoelde versie beschikt het watergekoelde model over extra relais, contactoren en knoppen, samen met extra connectoren en leidingen om te voldoen aan de complexere koelvereisten.
Elektrische onderdelen
Luchtkoelhoeveelheid
Waterkoelhoeveelheid
Eenheid
Schneider AC Contactor
1
2
stuks
Schneider Miniatuurstroomonderbreker (Selecteer op basis van vermogen)
1
1
stuks
Miniatuurstroomonderbreker en accessoires
1
1
stuks
Noodstop
1
1
stuks
Noodknop Basis (NC)
1
1
stuks
Sleutelschakelaarkop
1
1
stuks
Sleutelschakelaar basis
1
1
stuks
Rode golfknop
1
2
stuks
Tussentijdse estafette
1
2
stuks
Tussenrelaisvoet
1
2
stuks
SMC Solenoïdeklep (Laag)
1
1
stuks
Aardingsklem Geel-Groen
3
3
stuks
VK Terminal 6MM²
10
10
stuks
VK-terminal 2,5 MM²
10
10
stuks
VK Terminal Partition
3
3
stuks
UK Terminal Eindplaat
2
2
stuks
UK Terminal Korte Connector
1
1
stuks
Draadkanaal
1
1
stuks
Draadkanaalafdekking
1
1
stuks
Snelle Paneelconnector
1
1
stuks
Dubbelzijdige kabeldoorvoer
1
1
stuks
Aardingskoperen Plaat
1
1
stuks
Rechte connector φ10-8
2
2
stuks
Rechte connector φ10-6
2
2
stuks
Y-vormige driewegconnector φ6
2
2
stuks
φ6 Waterleiding (10 meter)
1
3
stuks
φ12 Waterleiding (5 meter)
-
1
stuks
Paneelmontage mannelijke connector
-
1
stuks
Paneelmontage vrouwelijke connector
-
1
stuks
8. Verbruiksartikelen
Om continue werking te garanderen, bieden wij een voorraad van laserlasapparaat verbruiksartikelen voor één jaar aan, die het volgende omvat:
- Beschermende lens
- Focuslens
- Afdichtring
- Collimerende lens
- Lassen Koperen Mondstuk
- Draadvoeding Koperen Mondstuk
- Kalibratiebuis
- Koperen mondstuk snijden
Voorbeeldfoto:
- Verschillende verbruiksartikelen
Componentenlijst en prijzen van 1500W watergekoelde laserlasmachine doe-het-zelf project
Voor degenen die geïnteresseerd zijn in een specifiek project, hier is een gedetailleerde componentenlijst en prijzen voor het bouwen van een 1500W watergekoelde laserlasmachine:
| Componenten | Hoeveelheid | Eenheid | Prijs |
|---|---|---|---|
| BWT Laserbron voor lassen 1500W | 1 | eenheid | US$1.592,00 |
| Laserlasapparaat SUP 21T (inclusief draadvoeder) | 1 | set | US$989,00 |
| S&A Chiller | 1 | eenheid | US$504,00 |
| Elektrische onderdelen | 1 | set | US$250,00 |
| Airconditioner (optioneel) | 2 | eenheid | US$0,00 |
| Totaal | US$3.335,00 |
Lasparameters voor verschillende materialen
Bij het lassen van verschillende materialen moeten specifieke parameters worden gevolgd om optimale resultaten te garanderen. Hieronder staan de aanbevolen instellingen voor het lassen van koolstofstaal, aluminium en roestvrij staal.
Koolstofstaal
| Dikte (mm) | Scansnelheid | Scanbreedte (mm) | Piekvermogen (W) | Werkcyclus | Pulsfrequentie | Draadsnelheid (cm/s) | Lasdraad |
|---|---|---|---|---|---|---|---|
| 1 | 300 | 3 | 350 | 100 | 2000 | 60 | 1 |
| 2 | 300 | 3 | 700 | 100 | 2000 | 60 | 1.2 |
| 3 | 300 | 3 | 1100 | 100 | 2000 | 60 | 1.2 |
| 4 | 300 | 3 | 1500 | 100 | 2000 | 60 | 1.6 |
| 5 | 220 | 3 | 1800 | 100 | 2000 | 50 | 1.6 |
| 6 | 220 | 3 | 2200 | 100 | 2000 | 50 | 1.6 |
| 8 | 220 | 3 | 3000 | 100 | 2000 | 40 | 2 |
Aluminium
| Dikte (mm) | Scansnelheid | Scanbreedte (mm) | Piekvermogen (W) | Werkcyclus | Pulsfrequentie | Draadsnelheid (cm/s) | Lasdraad |
|---|---|---|---|---|---|---|---|
| 1 | 300 | 3 | 500 | 100 | 2000 | 60 | ER5356 1.0 |
| 2 | 300 | 3 | 800 | 100 | 2000 | 60 | ER5356 1.2 |
| 3 | 300 | 3 | 1400 | 100 | 2000 | 60 | ER5356 1.2 |
| 4 | 300 | 3 | 1800 | 100 | 2000 | 60 | ER5356 1.6 |
| 5 | 220 | 3 | 2000 | 100 | 2000 | 50 | ER5356 1.6 |
roestvrij staal
| Dikte (mm) | Scansnelheid | Scanbreedte (mm) | Piekvermogen (W) | Werkcyclus | Pulsfrequentie | Draadsnelheid (cm/s) | Lasdraad |
|---|---|---|---|---|---|---|---|
| 0.5 | 300 | 2 | 260 | 100 | 2000 | 80 | ER304 0,8 |
| 0.8 | 300 | 2 | 300 | 100 | 2000 | 80 | ER304 0,8 |
| 1 | 300 | 3 | 350 | 100 | 2000 | 60 | ER304 1.0 |
| 2 | 300 | 3 | 700 | 100 | 2000 | 60 | ER304 1.0 |
| 3 | 300 | 3 | 1100 | 100 | 2000 | 60 | ER304 1.2 |
| 4 | 300 | 3 | 1500 | 100 | 2000 | 60 | ER304 1.2 |
| 5 | 220 | 3 | 1800 | 100 | 2000 | 50 | ER304 1.6 |
| 6 | 220 | 3 | 2200 | 100 | 2000 | 50 | ER304 1.6 |
| 8 | 220 | 3 | 3000 | 100 | 2000 | 40 | ER304 2.0 |
Technische Ondersteuningspakketten
-
Gratis documentatie + 3 dagen technische ondersteuning:
Geniet van gratis installatie- en debugdocumentatie, samen met 3 werkdagen technische ondersteuning, ontworpen om u te helpen uw doe-het-zelf fiberlasermachineproject met vertrouwen te voltooien. -
Montageservicepakket:
Krijg realtime online begeleiding van ervaren technici om uw machine snel en efficiënt in elkaar te zetten. Deze service is dagelijks beschikbaar van 8:00 tot 22:00 uur (Beijing-tijd) en is afgestemd op producten die bij Sky Fire zijn gekocht. -
Debugging Servicepakket:
Zorg voor een vlekkeloze werking met onze professionele debugdiensten. Ons team helpt u bij het oplossen van problemen en het optimaliseren van de prestaties van uw machine. Deze ondersteuning is exclusief voor Sky Fire klanten.
Laat ons u helpen slagen met uw doe-het-zelf laser machine project! Voor meer informatie, bekijk onze offici le website.
Conclusie
Het bouwen van je eigen DIY fiber laserlasser vereist een zorgvuldige selectie van componenten en een duidelijk begrip van je behoeften. Of je nu kiest voor een watergekoeld of luchtgekoeld systeem, het hebben van de juiste onderdelen en een goed georganiseerde opstelling zal ervoor zorgen dat je project een succes wordt. Verken de hierboven genoemde opties en begin vandaag nog met het bouwen van je eigen laserlasser op maat!
