رلفار FWH30-DS10E / DS20E رأس لحام ليزر محمول ذكي بمحورين | 5 في 1

تنزيلات هندسية

تحميل الأدلة والملفات ثلاثية الأبعاد:

• تحميل رسومات STEP ثلاثية الأبعاد مضغوطة ZIP
• دليل FWH30-DS10E باللغة الإنجليزية PDF
• دليل FWH30-DS20E باللغة الإنجليزية PDF

Relfar FWH30-DS10E / DS20E هي منصة رأس لحام ليزر يدوي ذكي بمحورين لأنظمة ليزر الألياف حتى 3000 واط. تم تصميمها للمصانع التي تحتاج إلى رأس مدمج واحد للحام دقيق، لحام بتغذية سلك، تنظيف دروز اللحام، التنظيف المعتمد على الوحدات، وتدفقات عمل لحام تخزين الطاقة.

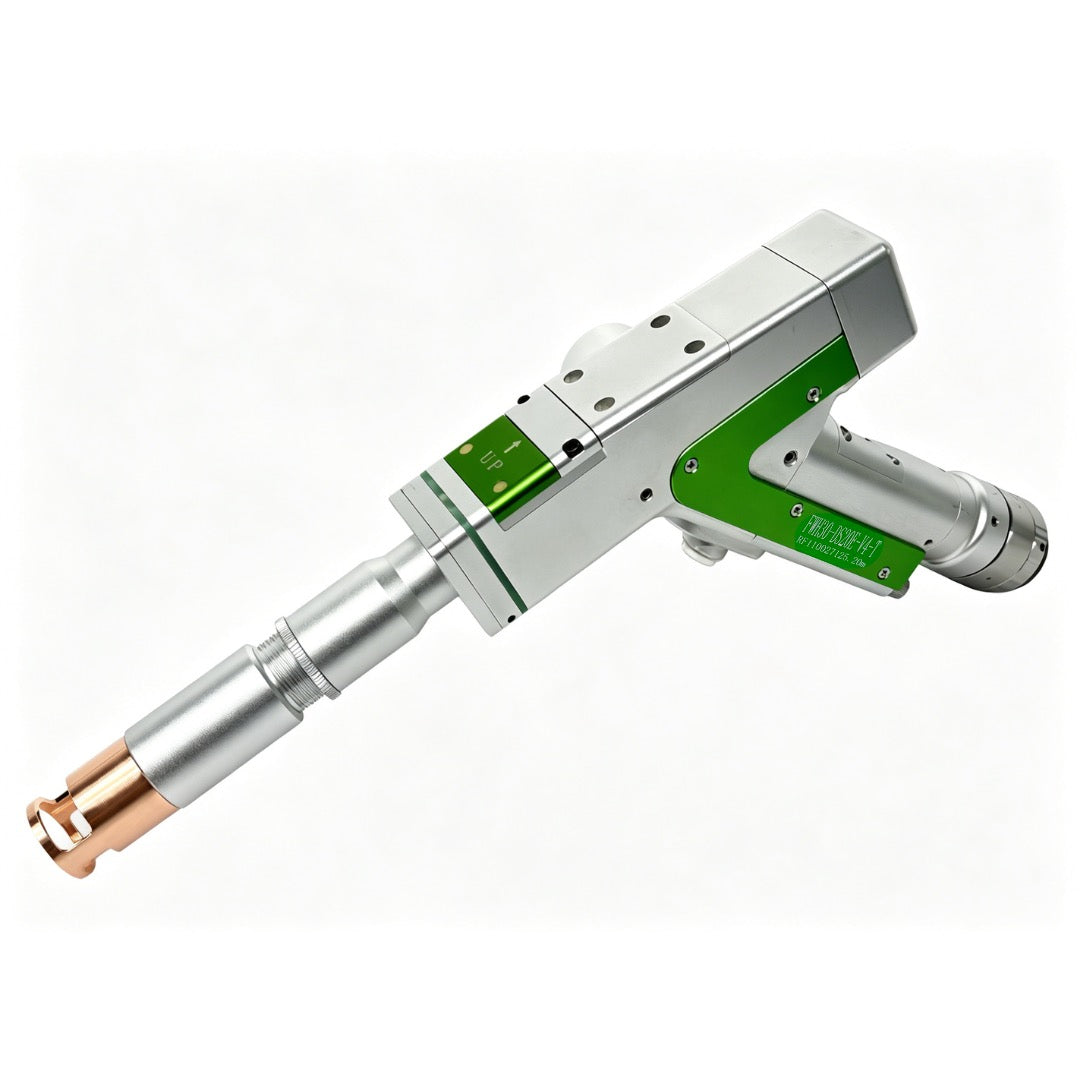

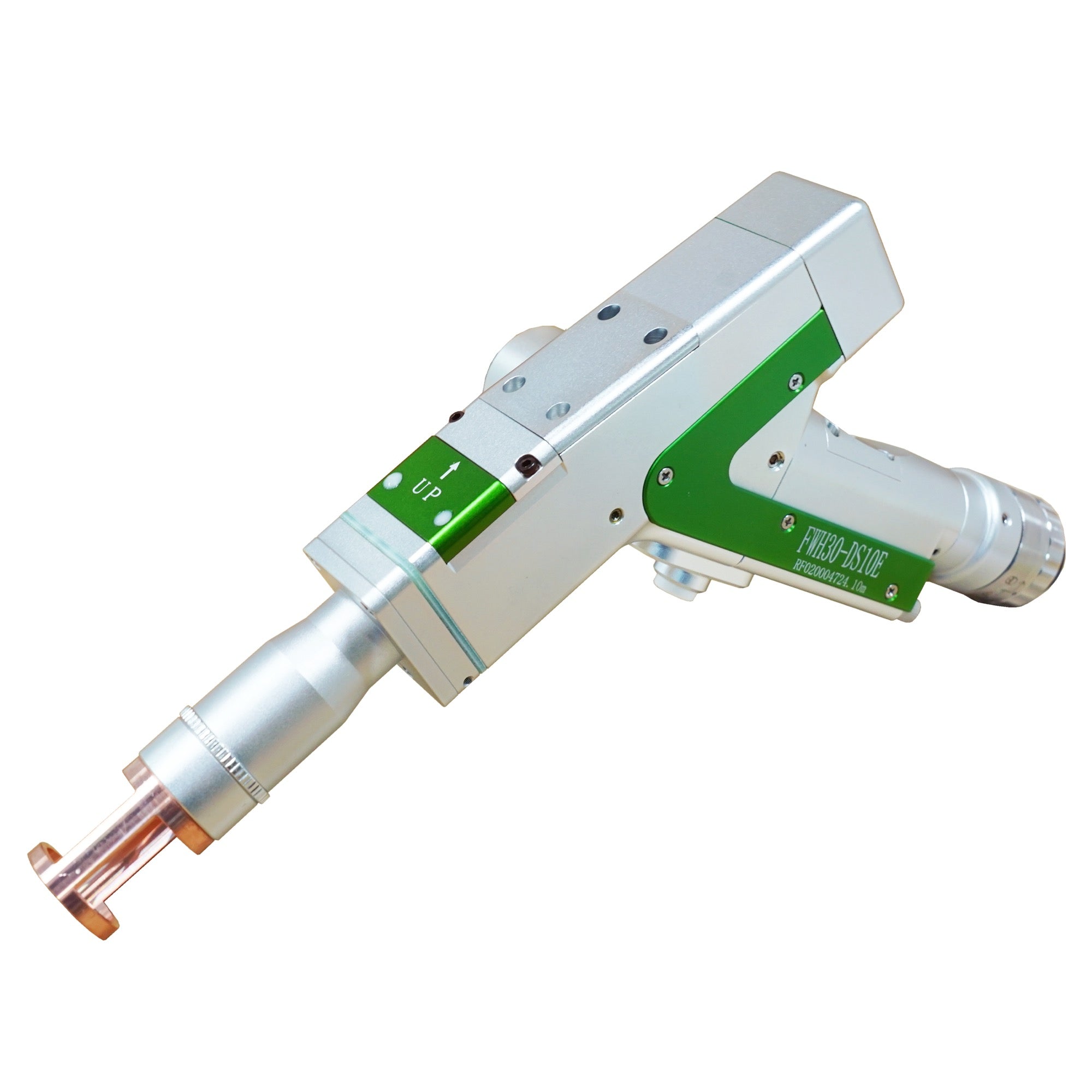

تتضمن هذه القائمة تكوينين: FWH30-DS10E تغذية سلك مفرد للحام ليزر يدوي قياسي، وFWH30-DS20E تغذية سلك مزدوج للتحكم في دروز أوسع وإعدادات لحام عالية الإنتاجية.

لماذا تختار سلسلة DS10E / DS20E

• تحكم تأرجح بمحورين: وحدات محرك X/Y تدعم مسارات بقع أغنى من رأس بمحور واحد، مما يساعد على تحسين ملء الدروز، مظهر الخرز، والتحمل لتغير فجوة الوصلات.
• منصة عمليات 5 في 1: تدعم اللحام، تنظيف دروز اللحام، تشغيل وحدة التنظيف، ووضع لحام تخزين الطاقة من خلال الأجهزة المعيارية وتبديل العمليات عبر HMI.
• نظام تشغيل ذكي: شاشة HMI بحجم 7 بوصات مع مكتبات عمليات، معلمات المسح، إعدادات تغذية السلك، عرض الإنذارات، ومعلمات النظام.
• تطبيق الهاتف المحمول ودعم السحابة: تطبيق RDWelder يدعم الاتصال المباشر AP والاتصال السحابي STA لعرض الحالة عن بُعد، وضبط المعلمات، والتشخيص، وإدارة بيانات العملية.
• تصميم حماية صناعي: مسار تبريد مائي كامل، واجهة ألياف QBH، توصيل غاز حماية، مراقبة درجة حرارة العدسة الواقية، ومدخلات إنذار متعددة.
• صيانة سهلة: زجاج واقي على شكل درج وبنية عدسة معيارية تبسط الخدمة الدورية مع الحفاظ على حماية التجويف البصري.

اختر تكوينك

المواصفات الفنية

المسح والتحكم في العملية

• أنماط مسح متعددة للحام والتنظيف، بما في ذلك الخط، الدائرة، المسح المستطيل، الدائرة الحلزونية، الخط الموازي، وأنماط مركبة أخرى.
• يمكن تعديل طول المسح، العرض، السرعة، طاقة الليزر، سرعة تغذية السلك، توقيت الغاز، التسريع/التباطؤ، ومعلمات مكتبة العملية من خلال واجهة الإنسان والآلة (HMI).
• تعرض منطقة الإنذار ضغط غاز الحماية المنخفض، تدفق المبرد، إنذار الليزر، إنذار درجة الحرارة، حالة الجلفانومتر، وحالة قفل الأمان في الوقت الحقيقي.
• يتم التعامل مع تبديل الوضع من خلال تفويض النظام واختيار نوع المعالجة، مع ظهور مطالبات لاستبدال الوحدة المطلوبة.

مكونات النظام المضمنة

• رأس لحام محمول ذكي ذو تأرجح مزدوج - قطعة واحدة
• صندوق طاقة 24 فولت - قطعة واحدة
• صندوق طاقة 15 فولت - قطعة واحدة
• مجموعة مشبك التأريض - قطعة واحدة
• شاشة عرض 7 بوصة - قطعة واحدة
• كابل اتصال بشاشة لمس 6 نوى، 1.5 متر أسود - قطعة واحدة
• نظام لحام ليزري محمول V4 - قطعة واحدة

ملاحظة التطبيق: يُنصح باستخدام نسخة تغذية السلك المزدوجة عندما يحتاج عمليتك إلى المزيد من مادة الحشو، تغطية أوسع لحبة اللحام، أو قدرة أفضل على ملء الفجوات. بالنسبة لأنظمة اللحام المحمولة بقدرة 2000 واط - 3000 واط، غالبًا ما تكون تغذية السلك المزدوج هي التكوين الأكثر مرونة.

الكتيبات والرسومات ثلاثية الأبعاد: تتوفر كتيبات باللغة الإنجليزية لكل من تكوينات DS10E و DS20E. تتوفر رسومات STEP ثلاثية الأبعاد الأصلية عند الطلب لمراجعة التكامل. اتصل بنا قبل الطلب إذا كنت بحاجة إلى تأكيد الأسلاك، مطابقة مغذي الأسلاك، أو دعم توافق الوحدات.

تذكير بالسلامة: استخدم دائمًا نظارات واقية معتمدة للألياف الليزرية واتبع متطلبات مصدر الليزر، المبرد، غاز الحماية، والقفل الكهربائي قبل التشغيل.
