Raytools XC3000Plus|Hochleistungs-Steuerungssystem für Faserlaserschneiden

Besondere Hinweise: Bitte beachten Sie, dass beim Kauf des Kits (XC3000plus + Schneidkopf), wenn der ausgewählte Schneidkopf der Raytools-Schneidkopf ist, die Produktliste nicht die NNT- und Signalsensordrähte enthält, da diese beiden Komponenten im Schneidkopf integriert sind.

Produktbeschreibung

Die RAYTOOLS XC3000PLUS Serie ist eine hochwertige CNC-Software, die für industrielle Laserschneidanwendungen entwickelt wurde. Im Vergleich zur XC3000S bietet die XC3000PLUS verbesserte Leistung und Kompatibilität und unterstützt die gesamte Palette der RAYTOOLS Schneidköpfe mit einer Leistung von 6 kW und mehr. Mit ihren umfassenden Funktionsmodulen und einer unabhängigen Prozessdatenbank bietet die XC3000PLUS eine intuitive und benutzerfreundliche Oberfläche, die eine hocheffiziente und reibungslose Bedienung gewährleistet.

Bus-Analog-Version VS Puls-Analog-Version

Busanalog verwendet ein Netzwerk ähnlich dem EtherCAT-Protokoll, um die Effizienz und Skalierbarkeit von Laserschneidprozessen zu verbessern. Diese Version ist ideal für komplexe Systeme, die Hochgeschwindigkeitskommunikation und robustes Fehlermanagement erfordern, was eine schnelle Datenverarbeitung und hohe Zuverlässigkeit ermöglicht.

Pulsanalog, ähnlich der Punkt-zu-Punkt-Übertragung, beinhaltet direkte Verbindungen zwischen Steuerung und Geräten. Es ist einfach und gut geeignet für kleinere Anlagen mit begrenzter Skalierbarkeit. Diese Version ist anfälliger für Störungen, was Präzision und Stabilität beeinträchtigen kann.

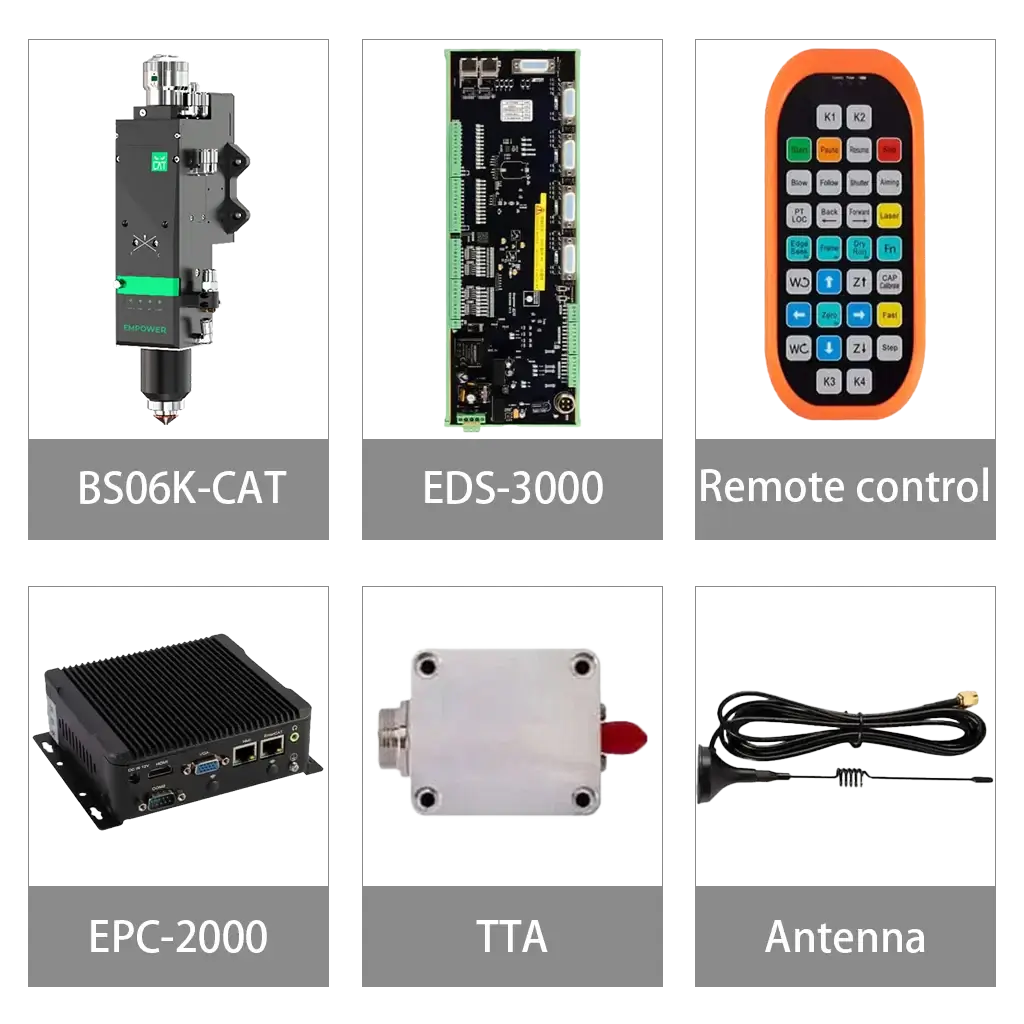

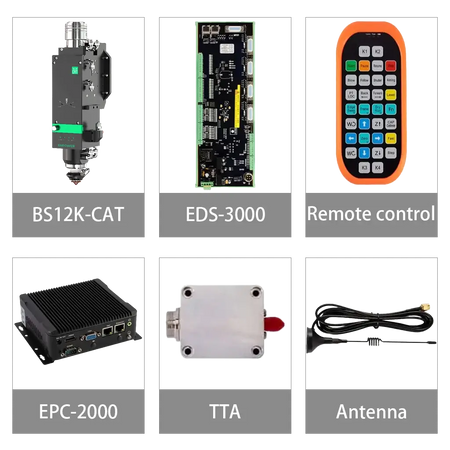

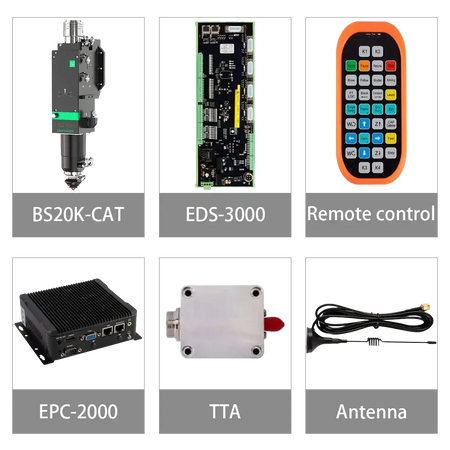

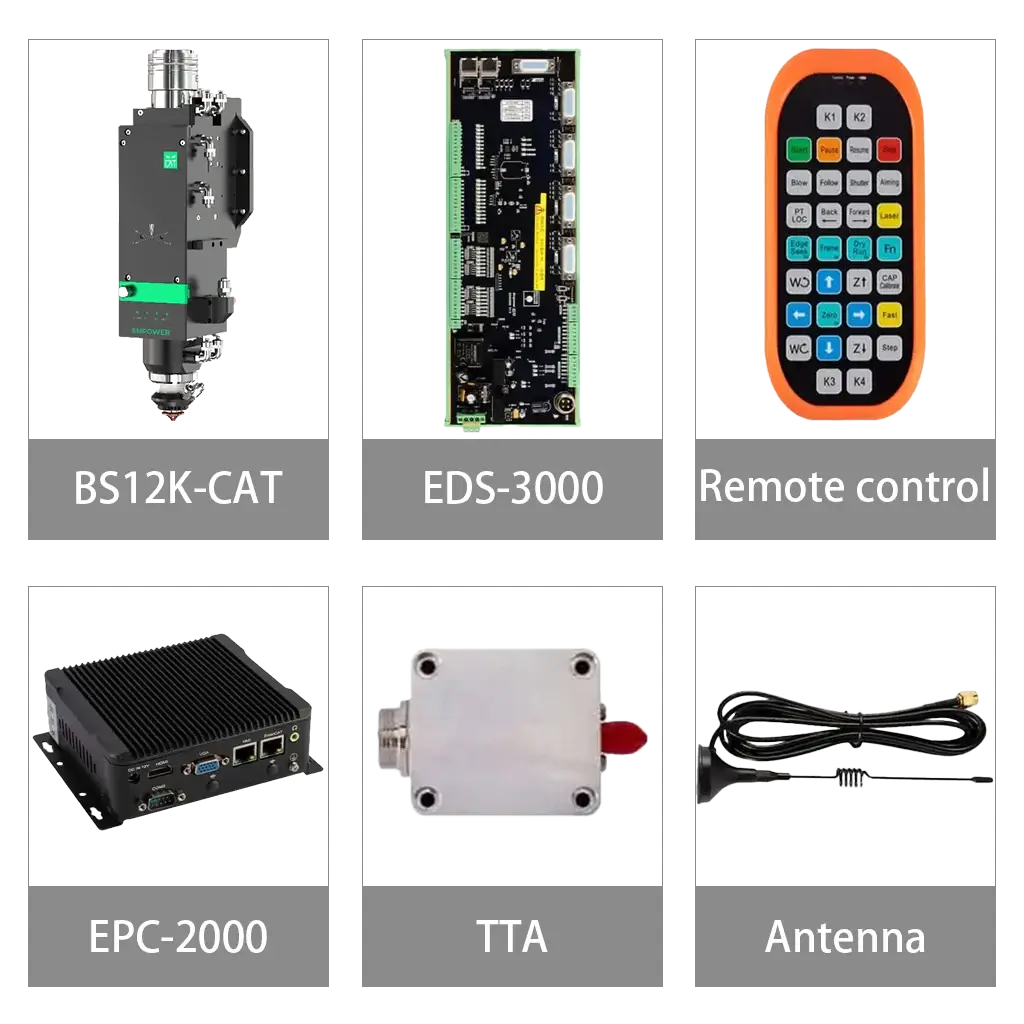

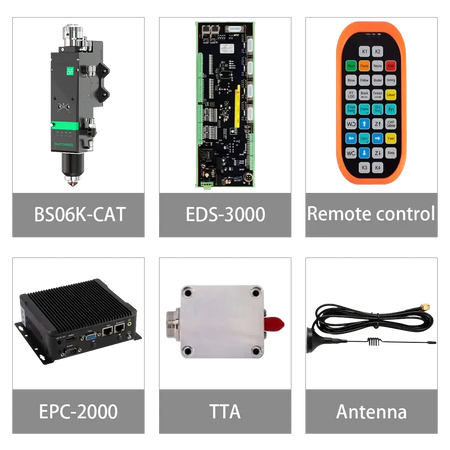

Was ist im Lieferumfang enthalten?

• EPC-2000
• EDS3000 I/O-Modul
• Kabellose Handbox
• TTA
• EDS2011 I/O-Modul (optional)
• Steuerkabel
• Ethernet-Kabel
• Sensorkabel

Versand- und Rückgabebedingungen

• Versand: Bestellungen werden in der Regel innerhalb von 3-4 Werktagen versandt. Lieferzeiten können je nach Standort variieren.
• Rückgaben: 30-Tage-Rückgaberecht für Artikel im neuen, unbenutzten Zustand. Kontaktieren Sie den Kundendienst für Rückgaben. Eine Wiedereinlagerungsgebühr kann anfallen.

Hauptmerkmale

• Professioneller: Speziell für industrielle Laserproduktionsanwendungen entwickelt.
• Einfach zu bedienen: Benutzerfreundliche Softwareoberfläche für reibungslosen Betrieb.
• Unabhängige Prozessdatenbank: Enthält umfangreiche Funktionsmodule.
• Gute Kompatibilität: Funktioniert mit verschiedenen gängigen Laserschneidanlagen.

Technische Parameter

EtherCAT

• Stromversorgung: Flexible Anbindung an Systemtopologie

Bewegungssteuerung

• Steuerungsmethode: Impuls, 5-Wege universelle Achsschnittstelle, hochpräzises Positionsfeedback, CiA402-Standardunterstützung, 1 Weg F-Achse zur Laserfokussteuerung
• Bewegungsleistung: Steuerungsperiode von 1ms, S-förmige Beschleunigung/Verzögerung, fortschrittlich geplante Geschwindigkeit

IO-Funktion

• Digitale Eingänge: 24 Kanäle mit High-/Low-Side-Konfiguration
• Digitale Ausgänge: 16 Kanäle mit 24V universellen Ausgängen
• AD-Eingänge: 4 Kanäle, 16-Bit Hochauflösung, Bereich -10V bis +10V
• PWM-Ausgänge: 2 Gruppen, Frequenzbereich 0~30kHz, 1% Genauigkeit
• Lasersteuerung: Schnittstelle mit externem Kapazitätsverstärker für EtherCAT-ähnliche kapazitive Höhensteuerung

Temperatur

• Betriebsbereich: 0° C bis +80° C

Arbeitsumgebung

• Umgebungsdruck: 0,096MPa bis 0,106MPa
• Relative Luftfeuchtigkeit: 0 bis 70% (nicht kondensierend)

Strombedarf

• EPC-2000: 24V DC (9-36V Weitspannungsmodul)
• EDS-3000: 24V DC

Komponentenspezifikationen

• Netzwerkkarte: Gigabit NIC, 2× Anschlüsse
• USB: USB 2.0, 4× Anschlüsse; USB 3.0, 2× Anschlüsse
• Speichergerät: 2,5" HD, 1× Steckplatz; MSATA, 1× Steckplatz
• Umgebungstemperatur: Betriebsbereich -20℃ bis 60℃
• Umgebungsfeuchtigkeit: Feuchtigkeitsbereich 5% bis 95%
• Anzeige: Unterstützt HDMI und VGA
• Stromversorgung: 9-36V Weitspannungsmodul
• Abmessungen: 181,7mm×126,5mm×54mm

Packing weight:6kg; Packing size:400*400*250mm; Packing Content: EPC-2000, EDS3000 I/O Module, Wireless Handheld Box, TTA, EDS2010 I/O Module (optional), Control Cable, Ethernet Cable, Sensor Cable, Dongle, Rectifier Diode.
