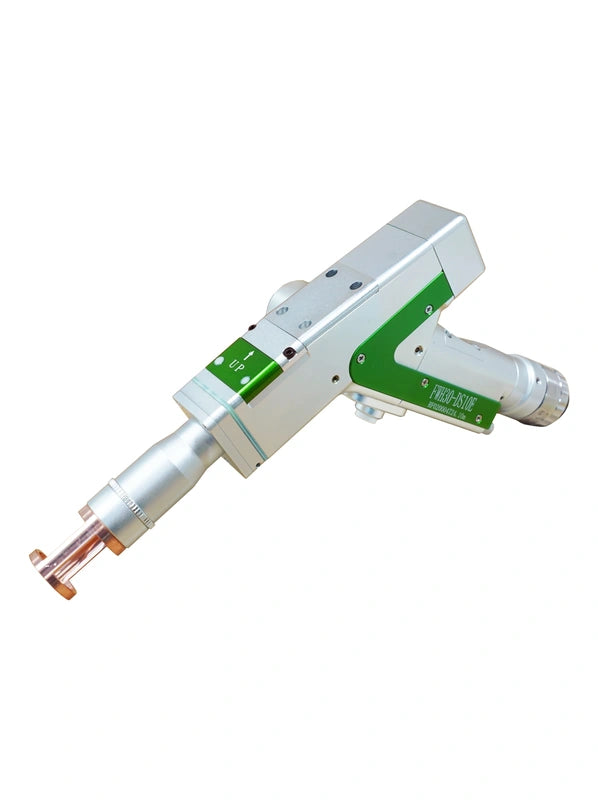

Relfar FWH30-DS10E / DS20E Intelligenter Handgeführter Laser-Schweißkopf mit Doppelachse | 5-in-1

Technische Downloads

Handbücher und 3D-Dateien herunterladen:

• STEP 3D-Zeichnungen ZIP herunterladen
• FWH30-DS10E Englisches Handbuch PDF
• FWH30-DS20E Englisches Handbuch PDF

Relfar FWH30-DS10E / DS20E ist eine intelligente, dualachsige handgeführte Laserschweißkopf-Plattform für Faserlasersysteme bis 3000W. Sie ist für Fabriken konzipiert, die einen kompakten Kopf für präzises Schweißen, Drahtzufuhrschweißen, Nahtreinigung, modulbasierte Reinigung und Energiespeicherschweißprozesse benötigen.

Dieses Angebot umfasst zwei Konfigurationen: FWH30-DS10E Eindrahtzufuhr für standardmäßiges handgeführtes Laserschweißen und FWH30-DS20E Doppeldrahtzufuhr für breitere Nahtkontrolle und produktivere Schweißaufbauten.

Warum die DS10E / DS20E Serie wählen

• Doppelachs-Schwenksteuerung: X/Y-Motormodule unterstützen reichhaltigere Punkttrajektorien als ein Einachsen-Kopf, was die Nahtfüllung, das Nahtbild und die Toleranz gegenüber Fugenvariationen verbessert.
• 5-in-1 Prozessplattform: Unterstützt Schweißen, Nahtreinigung, Reinigungsmodulbetrieb und Energiespeicherschweißmodus durch modulare Hardware und HMI-Prozessumschaltung.
• Intelligentes Betriebssystem: 7-Zoll-HMI-Bildschirm mit Prozessbibliotheken, Scanparametern, Drahtzufuhr-Einstellungen, Alarmanzeige und Systemparametern.
• Mobile App und Cloud-Unterstützung: Die RDWelder-App unterstützt AP-Direktverbindung und STA-Cloud-Verbindung für Fernstatusanzeige, Parameteranpassung, Diagnose und Prozessdatenverwaltung.
• Industrielles Schutzdesign: Vollständiger Wasserkühlkreislauf, QBH-Faseranschluss, Schutzgasanschluss, Überwachung der Schutzlinsentemperatur und mehrere Alarm-Eingänge.
• Einfache Wartung: Schubladenartiges Schutzglas und modulare Linsenstruktur vereinfachen die regelmäßige Wartung und schützen gleichzeitig die optische Kammer.

Wählen Sie Ihre Konfiguration

Technische Spezifikationen

Scan- und Prozesssteuerung

• Mehrere Scanwellenformen für Schweißen und Reinigen, einschließlich Linie, Kreis, rechteckiger Scan, Spiralkreis, parallele Linien und andere zusammengesetzte Muster.
• Scanlänge, -breite, -geschwindigkeit, Laserleistung, Drahtvorschubgeschwindigkeit, Gaszeitsteuerung, Hoch- und Runterfahren sowie Prozessbibliotheksparameter können über das HMI angepasst werden.
• Der Alarmbereich zeigt in Echtzeit Schutzgasniederdruck, Kühlerdurchfluss, Laseralarm, Temperaturalarm, Galvanometerstatus und Sicherheitsverriegelungsstatus an.
• Der Moduswechsel erfolgt über Systemautorisierung und Auswahl des Verarbeitungstyps, mit Aufforderungen zum erforderlichen Modulaustausch.

Enthaltene Systemkomponenten

• Intelligenter doppelschwingender handgeführter Schweißkopf - 1 Stk.
• 24V Netzteil - 1 Stk.
• 15V Netzteil - 1 Stk.
• Erdungsklammer-Baugruppe - 1 Stk.
• 7-Zoll-Display - 1 Stk.
• Touchscreen 6-adriges Verbindungskabel, 1,5 m schwarz - 1 Stk.
• Handgeführtes Laserschweißsystem V4 - 1 Stk.

Anwendungshinweis: Die Version mit doppeltem Drahtvorschub wird empfohlen, wenn Ihr Prozess mehr Zusatzmaterial, eine breitere Schweißnahtabdeckung oder eine bessere Spaltfüllfähigkeit benötigt. Für Handlaserschweißsysteme mit 2000W-3000W ist der doppelte Drahtvorschub oft die flexiblere Konfiguration.

Handbücher und 3D-Zeichnungen: Englische Handbücher sind für die Konfigurationen DS10E und DS20E verfügbar. Original STEP 3D-Zeichnungen sind auf Anfrage für die Integrationsprüfung erhältlich. Kontaktieren Sie uns vor der Bestellung, wenn Sie eine Verdrahtungsbestätigung, Drahtvorschub-Abstimmung oder Modulkompatibilitätsunterstützung benötigen.

Sicherheitshinweis: Verwenden Sie stets zertifizierte Schutzbrillen für Faserlaser und beachten Sie vor dem Betrieb die Anforderungen an Laserquelle, Kühler, Schutzgas und elektrische Verriegelung.
