Raytools XC3000S: ระบบควบคุมการตัดด้วยเลเซอร์สำหรับเครื่องตัดไฟเบอร์เลเซอร์

รายละเอียดสินค้า

RAYTOOLS ซีรีส์ XC3000 - ซอฟต์แวร์ CNC ระดับมืออาชีพ

ซีรีส์ XC3000S โดย RAYTOOLS คือซอฟต์แวร์ CNC ระดับไฮเอนด์ ออกแบบมาโดยเฉพาะสำหรับการใช้งานด้านการผลิตเลเซอร์ทางอุตสาหกรรม สามารถใช้งานร่วมกับเครื่องตัดเลเซอร์ต่างๆ ในอุตสาหกรรมได้สูง โดยมีโมดูลการทำงานที่ครอบคลุมและฐานข้อมูลกระบวนการอิสระ ส่วนต่อประสานที่ใช้งานง่ายของซอฟต์แวร์ทำให้ผู้ใช้ได้รับประสบการณ์การดำเนินงานที่มีประสิทธิภาพและราบรื่น

ดาวน์โหลดคู่มือ

คู่มือการใช้งาน XC3000S

คู่มือการใช้งาน XC3000S

การวิเคราะห์คุณลักษณะของระบบการตัดเรียบ XC3000S-XC6000 และการเปรียบเทียบการกำหนดค่ากับซีรีส์ FSCUT

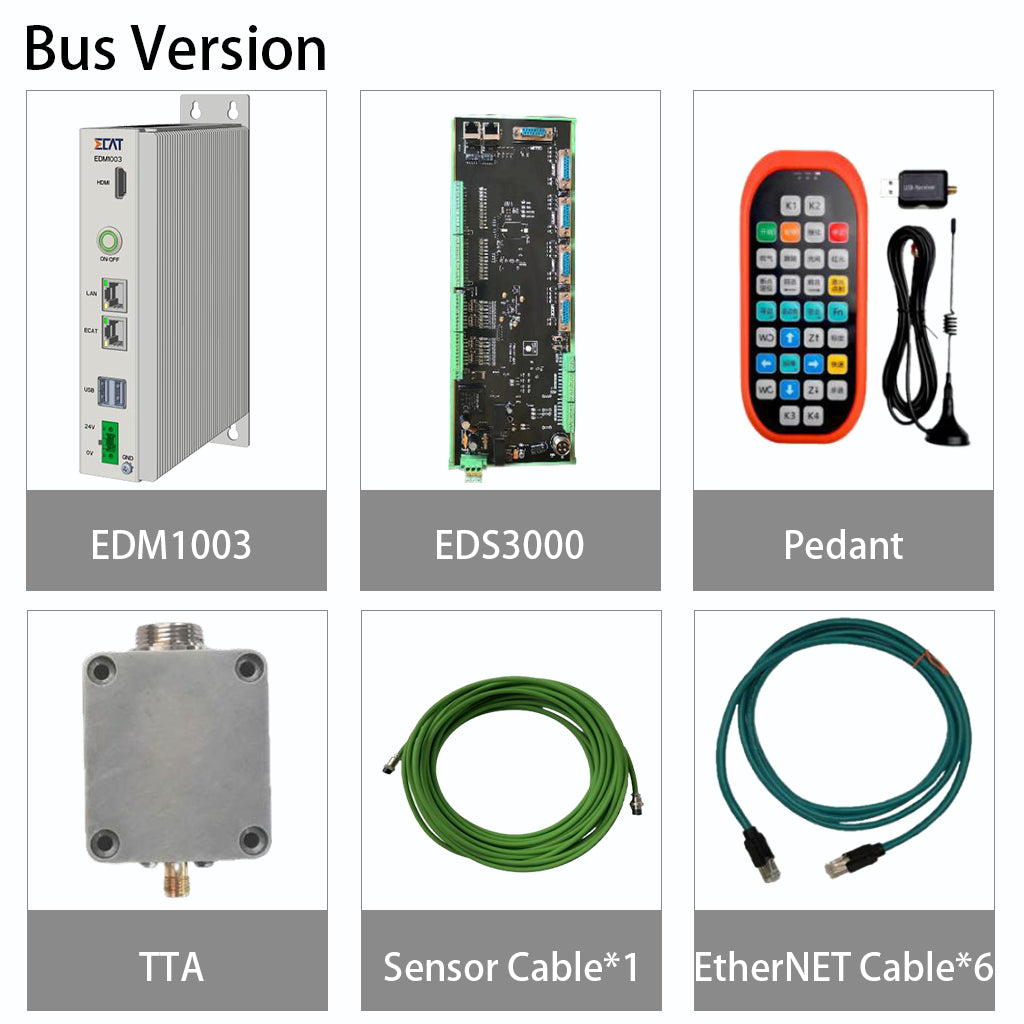

เวอร์ชันบัสอะนาล็อก VS เวอร์ชันพัลส์อะนาล็อก

Bus Analog ใช้เครือข่ายที่คล้ายกับ โปรโตคอล EtherCAT เพื่อเพิ่มประสิทธิภาพและความสามารถในการปรับขนาดของการตัดด้วยเลเซอร์ เวอร์ชันนี้เหมาะสำหรับระบบที่ซับซ้อนซึ่งต้องการการสื่อสารความเร็วสูงและการจัดการข้อผิดพลาดที่แข็งแกร่ง ช่วยให้สามารถประมวลผลข้อมูลได้อย่างรวดเร็วและมีความน่าเชื่อถือในระดับสูง

Pulse Analog ซึ่งคล้ายกับการส่งข้อมูลแบบจุดต่อจุด เกี่ยวข้องกับการเชื่อมต่อโดยตรงระหว่างตัวควบคุมและอุปกรณ์ ตรงไปตรงมาและเหมาะสำหรับการตั้งค่าขนาดเล็กที่มีความสามารถในการปรับขนาดที่จำกัด เวอร์ชันนี้มีแนวโน้มที่จะไวต่อการรบกวนมากกว่า ซึ่งส่งผลต่อความแม่นยำและความเสถียร

สำหรับผู้ที่ชื่นชอบ เครื่องตัดเลเซอร์ไฟเบอร์ DIY รุ่น Raytools XC3000S Pulse Version เป็นตัวเลือกยอดนิยม ในวิดีโอนี้ เราได้ทำการเดินสายทุกการเชื่อมต่อและติดป้ายเพื่อความสะดวกของคุณแล้ว

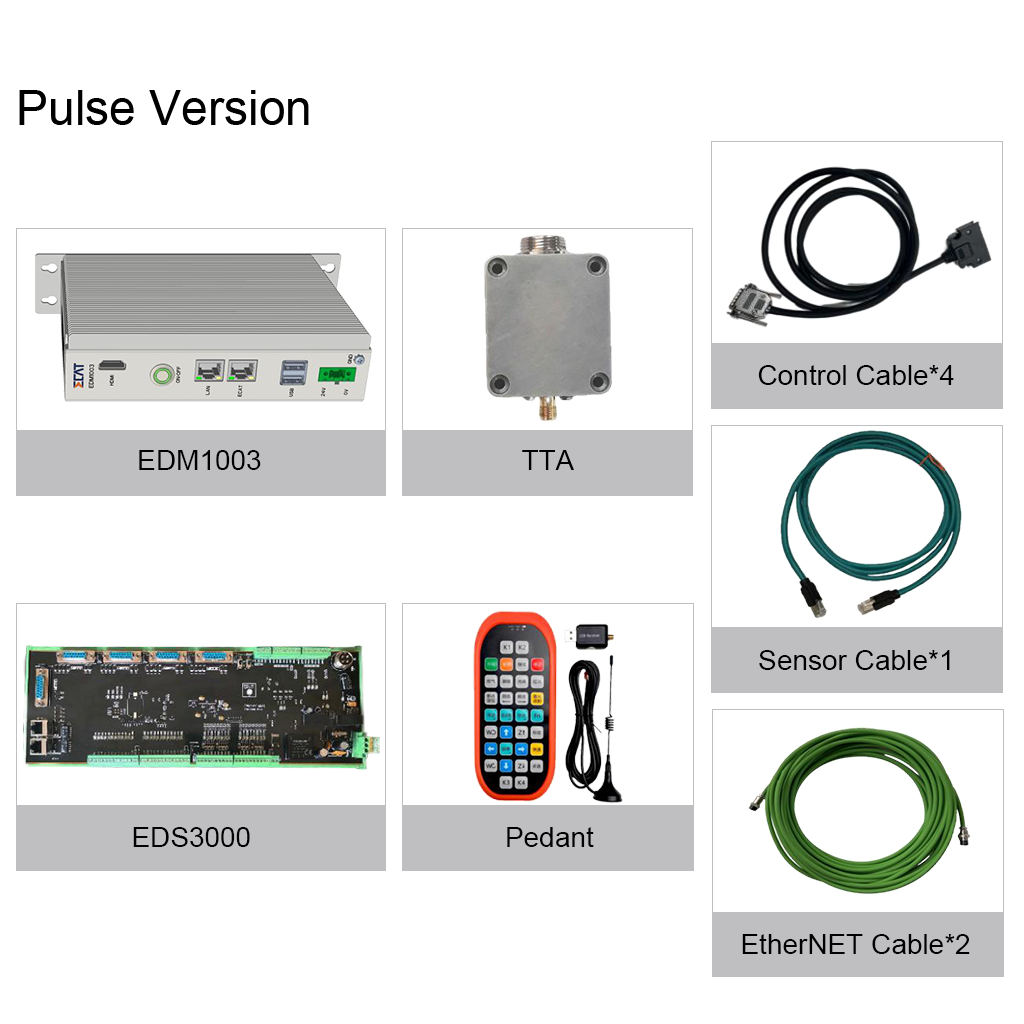

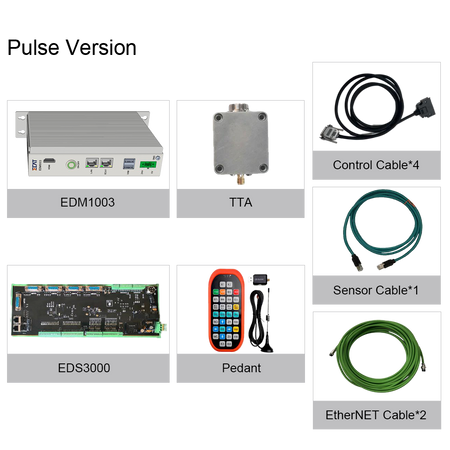

อะไรอยู่ในกล่อง?

• อีพีซี-2000
• โมดูล EDS3000I/O
• กล่องมือถือไร้สาย
• ททท
• โมดูล I/O EDS2010 (อุปกรณ์เสริม)
• สายควบคุม
• สายอีเธอร์เน็ต
• สายเซนเซอร์

นโยบายการจัดส่งและการคืนสินค้า

• การจัดส่ง: โดยทั่วไปคำสั่งซื้อจะจัดส่งภายใน 3-4 วันทำการ เวลาในการจัดส่งอาจแตกต่างกันไปตามสถานที่
• การคืนสินค้า: นโยบายการคืนสินค้าภายใน 30 วันสำหรับสินค้าในสภาพใหม่ยังไม่ได้ใช้งาน ติดต่อฝ่ายสนับสนุนลูกค้าเพื่อขอคืนสินค้า อาจมีค่าธรรมเนียมการเติมสต็อก

คุณสมบัติที่สำคัญ

• เป็นมืออาชีพมากขึ้น: ออกแบบมาโดยเฉพาะสำหรับการใช้งานด้านการผลิตเลเซอร์ทางอุตสาหกรรม
• ใช้งานง่าย: ส่วนต่อประสานซอฟต์แวร์ที่ใช้งานง่ายเพื่อการทำงานที่ราบรื่น
• ฐานข้อมูลกระบวนการอิสระ: รวมโมดูลการทำงานที่หลากหลาย
• ความเข้ากันได้ดี: ใช้งานได้กับอุปกรณ์ตัดเลเซอร์ทั่วไปหลายประเภท

พารามิเตอร์ทางเทคนิค

อีเธอร์แคท

• ความต้องการพลังงาน: การเข้าถึงโทโพโลยีระบบที่ยืดหยุ่น

การควบคุมการเคลื่อนไหว

• วิธีการควบคุม: พัลส์, อินเทอร์เฟซแกนสากล 5 ทิศทาง, การตอบสนองตำแหน่งที่มีความแม่นยำสูง, รองรับมาตรฐาน CiA402, แกน F 1 ทิศทางสำหรับการควบคุมโฟกัสของหัวเลเซอร์
• ประสิทธิภาพการเคลื่อนไหว: ระยะเวลาควบคุม 1ms, การเร่งความเร็ว/การลดความเร็วแบบ S, ความเร็วที่วางแผนไว้ขั้นสูง

ฟังก์ชันไอโอ

• อินพุตดิจิตอล: 24 วิธีพร้อมการกำหนดค่าด้านสูง/ต่ำ
• เอาต์พุตดิจิตอล: เอาต์พุตทั่วไป 24V 16 วิธี
• อินพุต AD: 4 วิธี, ความละเอียดสูง 16 บิต, ช่วง -10V ถึง +10V
• เอาต์พุต PWM: 2 กลุ่ม, ช่วงความถี่ 0~30kHz, ความแม่นยำ 1%
• การควบคุมด้วยเลเซอร์: อินเทอร์เฟซกับตัวขยายความจุภายนอกสำหรับการควบคุมความสูงแบบเก็บประจุชนิด EtherCAT

อุณหภูมิ

• ช่วงการใช้งาน: 0° C ถึง +80° C

สภาพแวดล้อมการทำงาน

• ความดันสิ่งแวดล้อม: 0.096MPa ถึง 0.106MPa
• ความชื้นสัมพัทธ์: 0 ถึง 70% (ไม่ควบแน่น)

ความต้องการพลังงาน

• EPC-2000: 24V DC (โมดูลแรงดันไฟฟ้ากว้าง 9-36V)
• EDS-3000: 24V DC

ข้อมูลจำเพาะส่วนประกอบ

• การ์ดเครือข่าย: Gigabit NIC, พอร์ต 2×
• ยูเอสบี: พอร์ต USB 2.0, 4×; พอร์ต USB 3.0, 2 ×
• อุปกรณ์จัดเก็บข้อมูล: 2.5" HD, สล็อต 1×; MSATA, สล็อต 1×
• อุณหภูมิแวดล้อม: ช่วงการทำงาน -20 ℃ ถึง 60 ℃
• ความชื้นแวดล้อม: ช่วงความชื้น 5% ถึง 95%
• จอแสดงผล: รองรับ HDMI และ VGA
• แหล่งจ่ายไฟ: โมดูลแรงดันไฟฟ้ากว้าง 9-36V
• ขนาด: 181.7มม.×126.5มม.×54มม.

Packing weight:6kg; Packing size:400*400*250mm; Packing Content: EPC-2000, EDS3000 I/O Module, Wireless Handheld Box, TTA, EDS2010 I/O Module (optional), Control Cable, Ethernet Cable, Sensor Cable, Dongle, Rectifier Diode.
