FSCUT8000: Водеща система за лазерно рязане EtherCAT bus 8KW с HypCut

В наличност
Редовна цена $9,580.00
Модел

Имате въпроси?

Чувствайте се свободни да се свържете



Обобщение и сравнение на FSCUT8000C и FSCUT8000A (флагман)

Както FSCUT8000C, така и FSCUT8000A са проектирани за лазерно рязане с мощност 6-60kw. Ето сравнително резюме:

Общи черти:

  • Обхват на мощността: 6-60kw лазерно рязане
  • Софтуер: HypCut-2D рязане и CypNest-2D разкрояване

Сравнение на хардуер и функции:

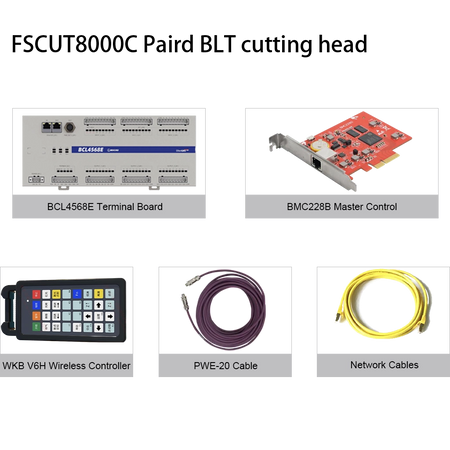

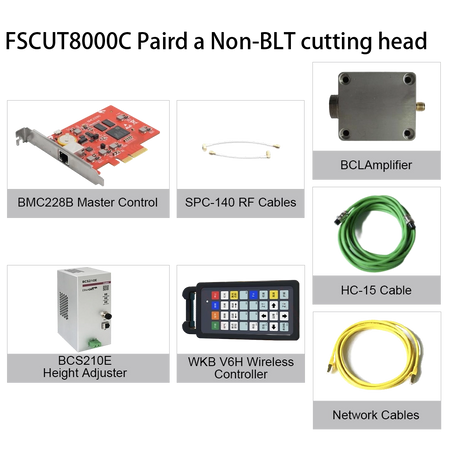

Атрибут/Характеристика FSCUT8000C FSCUT8000A (флагман)
Главен контролер BMC2282-главен контролер за движение HypPanel & HypTropic
Клавиатура WKB-безжична клавиатура WKB-безжична клавиатура
Клемна платка HPL2720E-I/O терминална платка HPL2720E-I/O терминална платка
Контролер на височината BSC210E-Височинен контролер BSC210E-Височинен контролер
9-степенен пиърсинг ✔️ (Подобрен пиърсинг на ултрадебели плочи) ✔️ (Подобрен пиърсинг на ултрадебели плочи)
Рязане без шлака ✔️ (Подобрено изрязване на вътрешни и външни контури) ✔️ (Подобрено изрязване на вътрешни и външни контури)
Гладка микрофуга ✔️ (Гладко рязане и ефективно разтоварване) ✔️ (Гладко рязане и ефективно разтоварване)
Автоматично изрязване ✔️ (Автоматично повторно изрязване със сензор в главата за откриване на плазма) ✔️ (Автоматично повторно изрязване със сензор в главата за откриване на плазма)
Монитор на пътя на рязане ✔️ (Мониторинг на качеството с BLT вътрешен сензор) ✔️ (Мониторинг на качеството с BLT вътрешен сензор)
Интелигентен пиърсинг ✔️ (По-бърз, висококачествен пиърсинг) ✔️ (По-бърз, висококачествен пиърсинг)
BC-LINK Comm. - ✔️ (Независимо разработен; носи дисплей, IO и USB сигнали до 100 метра)

Технически данни

FSCUT8000 Technical Data

Ползи

Изпълнение на функцията

  • Техника: Осигурява множество решения за пробиване на метални листове с различна дебелина, отстраняване на шлаки от пробиване, потискане на вибрациите, контрол на газа в близък контур и отделна техника за слой за различни размери на рязане по контура. Всички тези функции подобряват производствените възможности на машината.

  • Повторно използване на Vision Remnant: Позволява заснемане на остатъци от листове с помощта на вашия телефон или камера на машината за ефективно рециклиране на материала.

  • Намерете ръба: Постига скорост до 500 mm/s при прецизно намиране на ръбове на листове и предлага опционални модели за намиране на ръбове, за да отговори на производствените изисквания.

  • Файлови формати: Директно поддържа производството на DXF и G кодове и улеснява бързата обработка на LXDS и NRP файлове, произведени от CypNest.

  • потребителски интерфейс: Проектиран за улеснение с направляван и визуален интерфейс.

  • Автоматизация: Осигурява поддръжка за производство на рулони, широкоформатно производство и комбинирани решения за рязане на листови тръби.

  • Удобна поддръжка: Предлага се с корекция на фокуса, фотохартия за проверка на оптично замърсяване и функции за наблюдение на осцилоскоп.

  • Дигитализация: Интегрира се с Laser Cloud и MES за наблюдение на състоянието на машината и предлагане на поддръжка, като по този начин удължава живота на машината.

  • Помощни функции: Функции като бързо отрязване на остатъчен лист, автоматично почистване на дюзите, автоматично смазване, смяна на палети и изсмукване на прах подобряват полезността на машината.

Контрол на производителността

  • BC-Link: Използва собствената технология BC-Link за разширено предаване на дисплей, I/O и USB сигнали.

  • PID самонастройка: Предлага лесна PID настройка на серво задвижването с целева точност на управление в рамките на ±0,01 mm.

  • Интелигентен хардуер: Поддържа EtherCAT пропорционални вентили, лазери и лазерни глави за постигане на пълно управление в затворен контур.

  • Сигурност: Внедрява защита от въртящ момент, коригиране на грешката на позицията на двойното задвижване, избягване на препятствия по време на движение и интелигентно повдигане на жаба за повишена безопасност.

  • Точност: Насочва точността на пътя ±0,005 mm, точността на позициониране 0,01 mm и препозиционирането също 0,01 mm.

  • Скорост: Достига максимално ускорение от 5G и максимална единична скорост на шпиндела от 300m/min.

  • Комуникация: Използва RTOS решението в реално време с комуникационен цикъл от 1ms.

  • Алгоритъм: Използва алгоритъм за асиметрично ускорение и забавяне, за да минимизира въздействието на машината и да подобри дълготрайността на машината.

  • Контрол на височината: Включва модула за контрол на височината EtherCAT BCS100-E, за да гарантира постоянна производителност при наблюдение и контрол на разстоянието.


Приложение

FSCUT8000 е подходящ за машини за лазерно рязане с влакна с мощност над 8000 W. Използва се предимно във фабрики за производство на метални листове, линии за автоматизация и обширни производствени станции.

FSCUT8000-application



Характеристика

Изображение  Име на функцията Описание и полза
9-Stage Piercing

9-степенен пиърсинг

Подобрете способността за пробиване на дебели плочи. Поддържа пиърсинг на свръхдебели плочи.

Slag-Free Cutting

Рязане без шлака



Подобрете производителността на рязане по вътрешен и външен контур. Внимателно завършите обработката според техниките на рязане, за да получите гладка вътрешна и непокътната външна част.

Smooth MicroJoint

Гладка микрофуга

Партидно разтоварване, парче торта. Гладката режеща секция и лесното разтоварване осигуряват висока ефективност.

Auto Recut

Автоматично изрязване

Стабилно и ефективно рязане. Автоматично правете повторно изрязване, когато сензорът в главата в реално време открие плазма.

Cutting Path Monitor

Монитор на пътя на рязане

Наблюдавайте качеството на рязане чрез BLT вътрешен сензор, коригирайте параметрите в реално време за подобряване на производителността и ефективността.

Smart Piercing

Интелигентен пиърсинг

Подобрете качеството и ефективността на пиърсинга. По-бърз пиърсинг с по-добро качество.



    Компоненти

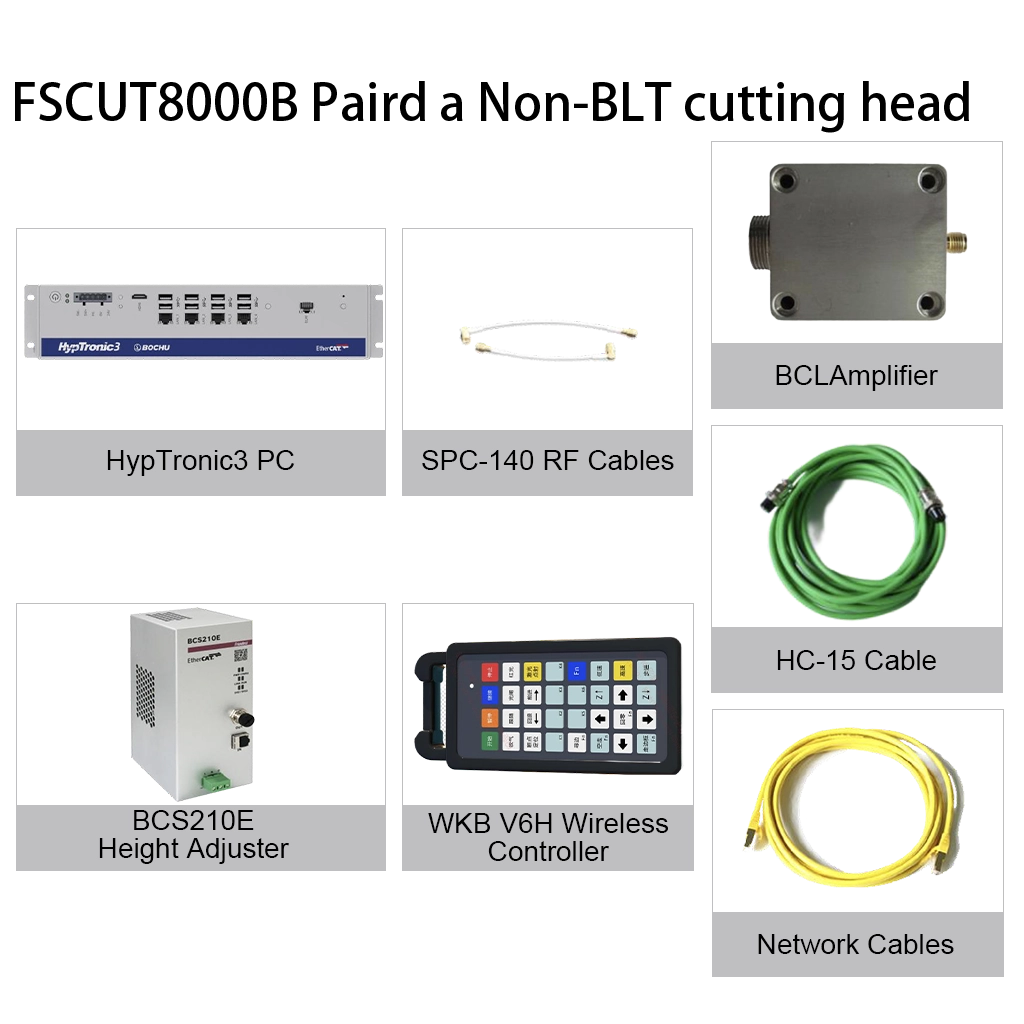

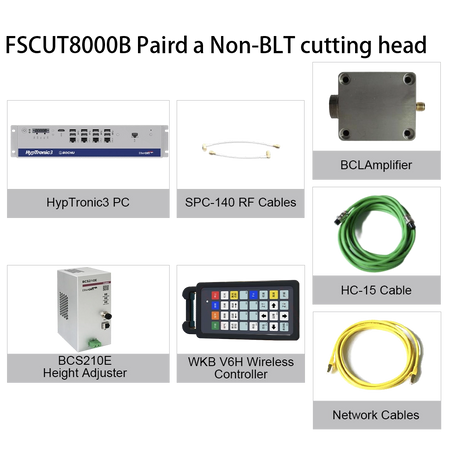

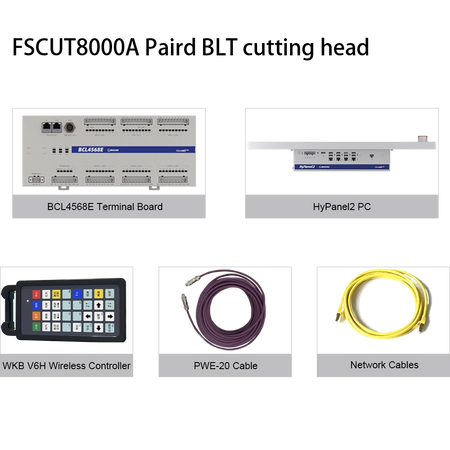

    CNC системата FSCUT8000 EtherCAT включва индустриален компютър HypTronic2, сензорен екран HyPanel2150, разширителна платка HPL2720E, контролер за височина BCS100E или BCS210E и свързани проводници и др.

    Индустриален компютър HypTronic2 (Брой: 1)

    HyPanel2150 сензорен екран (брой: 1)

    HPL2720E Клемна платка (Брой: 1)



    HypTronic2 industrial

     HyPanel2150 touch screen

     HPL2720E Terminal Board



    LAN кабели
    LAN-0 3X (брой: 4)
    LAN-1X (брой: 2)
    LAN-7X (Qty:1)





    LAN Cables

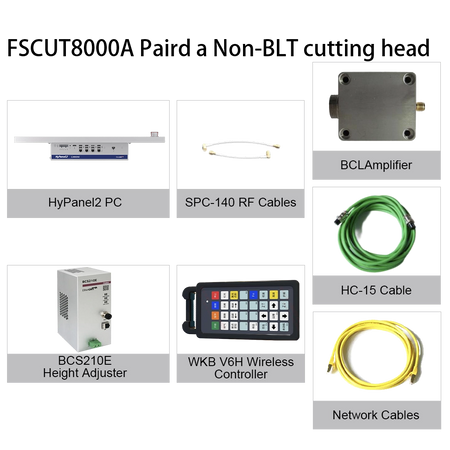

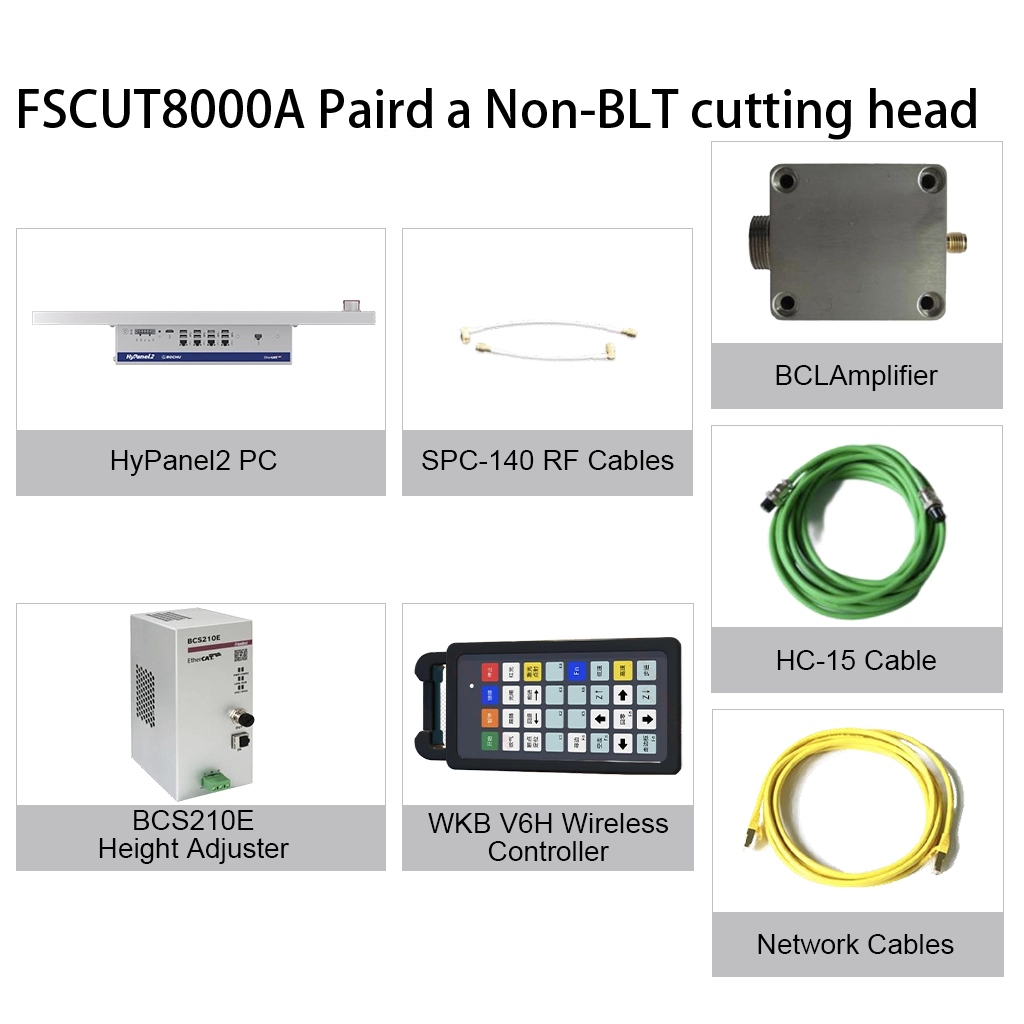

    Ако се използва контролер за височина BCS100E или BCS100E_PRO, са необходими предусилвател, къс кабел SPC-140 RF и 4-пинов кабел HC-15:

    Контролер за височина BCS100E-E-PRO (брой: 1)

    BCS100E-E-PRO Height Controller



    Предварителен усилвател (брой: 1)

    Pre-Amplifier



    SPC-140 RF къс кабел (брой: 1)



    SPC-140 RF short cable

    HC-15 4-пинов кабел (брой: 1)

    HC-15 4-pin cable

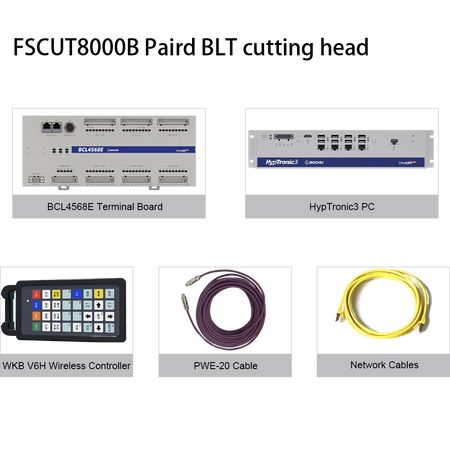

    Ако се използва контролер за височина BCS210E, той трябва да бъде оборудван с PWE кабели:



    Контролер за височина BCS210E (брой: 1)

    BCS210E height controller



    PWE кабели (брой: 1)

    PWE Cables





    Ръководство за избор на 2D FSCUT



    Система за контрол на ниска/средна мощност

    Система за контрол на висока мощност

    Основен

    Редовен

    Рентабилно

    Икономически

    Рентабилно

    Флагман

    Функция и характеристика

    FSCUT1000

    FSCUT2000E

    FSCUT4000E

    FSCUT6000

    FSCUT8000C

    FSCUT8000A

    Защитен визуален монитор









    Високоскоростен Find Edge



    Маркиране на върхове



    Кръгов център



    Гнездо

    просто

    CypNest

    CypNest

    Мастиленоструен печат



    Не е задължително





    Безгранична бобина



    Не е задължително





    Импортиране на QR код



    Многопозиционна обработка



    Визуален остатък









    Пиърс Стейдж

    2-етап

    3-етап

    3-етап

    5-етап

    9-етап

    9-етап

    Бързо рязане





    Рязане без шлака









    Гладка микрофуга





    Автоматично изрязване









    Интелигентен пиърсинг
