Заваръчна глава с осцилиращ лазерен лъч за оптично влакно WSX HB15 3000W за монтаж на платформа

Налично на склад
Артикулен номер: SFL-WHEAD-HB15-3000W-WSX-HANDHELD
Редовна цена $818.00

Общ преглед на продукта

Общ преглед

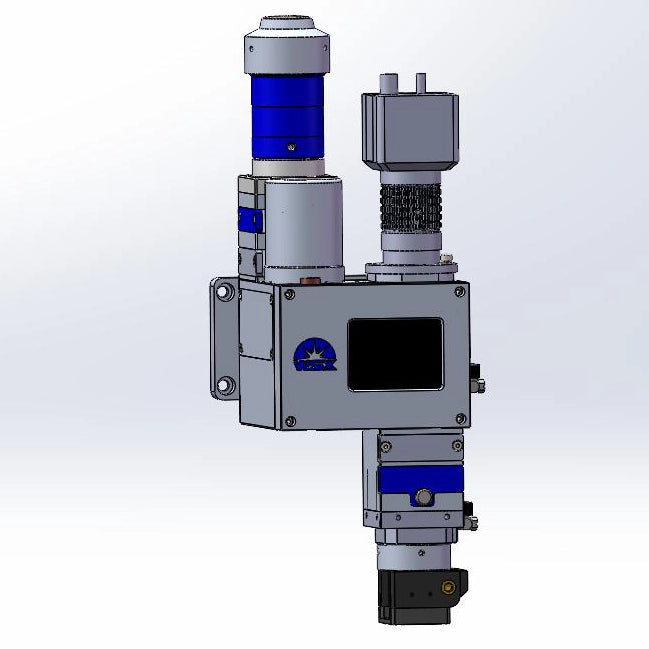

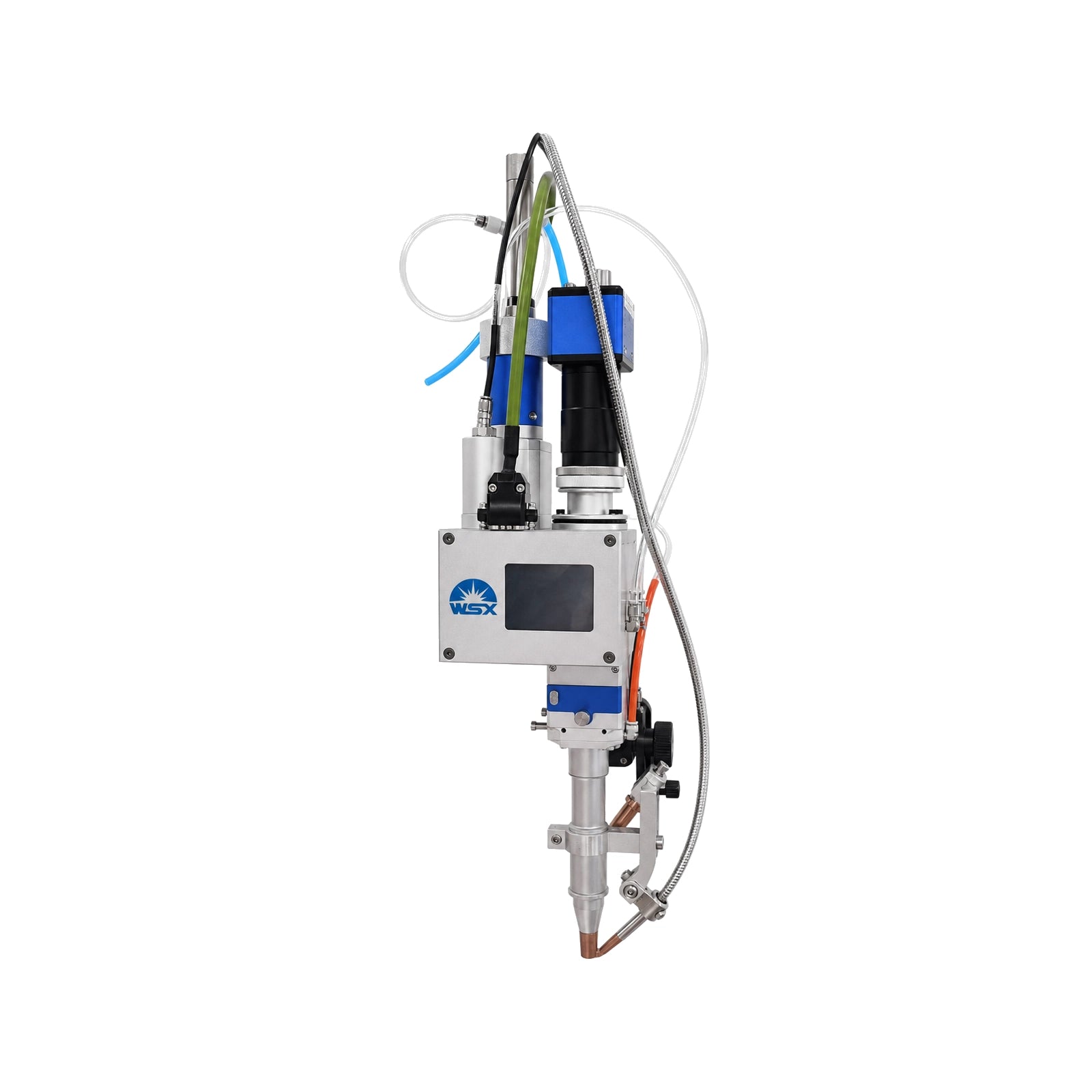

WSX HB15 3000 W заваръчна глава с осцилация за фибърен лазер, монтирана на платформа

WSX-HB15 е заваръчна глава за лазерно заваряване с осцилация и вътрешно управление, предназначена за монтаж на фиксирана платформа. Особено подходяща е за заваряване на алуминиеви сплави, приложения с ниска мощност и проекти, при които е необходима икономична заваръчна глава със стабилна работа при заваряване с осцилация.

Заваръчната глава HB15 използва задвижвани от двигатели галванометрични огледала по осите X и Y, които поддържат множество режими на осцилация. Заваряването с осцилация помага за подобряване на качеството на заварката, когато детайлът има неравномерни шевове, по-широки междини или не е напаснат прецизно. Главата разполага и със запечатана оптична конструкция, защитна леща с чекмеджен механизъм, защита с въздушна завеса, поддръжка на CCD и съвместимост с фибърен интерфейс QBH.

Подходящ за

  • Системи за заваряване с фибърен лазер с фиксирана платформа, за които е необходима глава за заваряване с осцилация от клас 3000 W и вътрешно управление, с QBH фибърна връзка.
  • Приложения за заваряване на алуминиеви сплави и с ниска мощност, при които качеството на заварката и толерантността към междини са важни.
  • Производители на машини и проекти за ремонт, при които са необходими заваряване с осцилация по осите X/Y, запечатана оптика, защита с въздушна завеса и удобна смяна на защитната леща.

Основни характеристики

  • Конструкция за заваряване с осцилация: Задвижваните от двигатели галванометрични огледала по осите X и Y поддържат множество режими на осцилация за по-голяма гъвкавост на процеса.
  • Подобрена толерантност към междини: Заваряването с осцилация позволява заваряване на неравномерни шевове и по-широки междини между детайлите, което помага за подобряване на качеството на заварката в реално производство.
  • Запечатана оптична конструкция: Вътрешният оптичен път е напълно запечатан, за да се намали замърсяването с прах във вътрешността на заваръчната глава.
  • Защита с въздушна завеса: Компонентът за въздушна завеса помага за намаляване на замърсяването на защитната леща от дим, пръски и остатъци.
  • Защитна леща с чекмеджен механизъм: Защитната леща е с чекмеджен механизъм за по-лесна смяна и поддръжка.
  • QBH фибърен интерфейс: Съвместим с фибърни лазери с QBH конектори.
  • Поддръжка на CCD: Заваръчната глава включва CCD компонент за наблюдение на изображението и регулиране на яснотата на фокуса.
  • Поддръжка на връзки за вода и газ: Включва точки за свързване на водно охлаждане, защитен газ и въздушна завеса със странично обдухване.

Съвместимост

  • Фибърен интерфейс: QBH конектор.
  • Тип лазер: Системи за заваряване с фибърен лазер.
  • Сред съвместимите марки лазери, посочени в ръководството, са Raycus, MAX, GW, JPT, Coherent, IPG, SPI, Rofin, nLight и други лазери с подходяща QBH връзка.
  • Защитен газ: Азот или аргон, избран според изискванията за заваряване.
  • Газова въздушна завеса: Сгъстен въздух за защита чрез странично обдухване.
  • Охлаждане: Необходима е връзка за водно охлаждане. Преди работа спазвайте изискванията в ръководството.

Спецификации

Технически спецификации

Позиция WSX-HB15
Наименование на продукта Осцилираща лазерна заваръчна глава
Модел HB15
Марка WSX
Максимална мощност 3000W
Колимиращо фокусно разстояние 100 mm
Фокусно разстояние 200 mm
Тегло на заваръчната глава 3 kg
Размери на опаковката 58 × 29 × 34 cm
Тегло на опаковката 7.34 kg
Ефективен светъл отвор Ø24
Оптичен конектор QBH
Механизъм за осцилация Задвижвани с двигател галванометрични огледала по осите X/Y
Оптична конструкция Напълно уплътнена вътрешна оптична конструкция
Конструкция на защитната леща Конструкция на защитната леща тип чекмедже
Функция CCD Компонент CCD за наблюдение и регулиране на яснотата на изображението

Връзки за вода и газ

Връзка Изискване според ръководството
Конектор за водно охлаждане Връзка за водна тръба Φ6. Необходим е достатъчен дебит на водата, а налягането трябва да бъде над 0.4 MPa.
Конектор за защитен газ Връзка за газова тръба Φ8. В зависимост от изискванията за заваряване може да се използва азот или аргон. В ръководството е посочено налягане на газа около 1.0 kg.
Конектор за въздушна завеса със странично обдухване Връзка за газова тръба Φ8. Свържете сгъстен въздух; в ръководството е посочено налягане на въздуха около 5-8 kg.
Полагане на тръбите Радиусът на огъване на свързаните тръби трябва да бъде най-малко 30 mm.

Изтегляния

Ръководство за работа с осцилиращата лазерна заваръчна глава WSX-HB15

Ръководство за продукта на осцилиращата заваръчна глава WSX-HB15

3D модел на осцилиращата лазерна заваръчна глава WSX-HB15

Преди поръчка

Преди поръчка потвърдете марката на лазерния източник, конектора QBH, номиналната мощност, конфигурацията за охлаждане, конфигурацията за защитен газ и монтажното пространство.

При заваряване на алуминиеви сплави, заваряване с ниска мощност или приложения с неравномерни шевове и по-широки пролуки потвърдете заваръчния процес с вашия инженер преди окончателната настройка.

Напомняне за безопасност: Тази заваръчна глава се използва с мощни оптични лазери. Преди работа носете сертифицирани предпазни очила за лазер и спазвайте всички изисквания за безопасност при работа с лазери, електричество, газ и охлаждаща система.

Забележка за поддръжка на оптиката: Поддържайте оптичната кухина чиста. Не докосвайте оптични повърхности с високи изисквания за чистота с голи ръце. Сменяйте или проверявайте оптичните лещи само в чиста среда и с подходящи ръкавици и инструменти за почистване.

Често задавани въпроси

Каква е максималната мощност на заваръчната глава WSX-HB15?

В ръководството е посочена максимална мощност 3000W.

Подходящ ли е HB15 за заваряване на алуминиеви сплави?

Да. В ръководството се посочва, че HB15 има значителни предимства при заваряване на алуминиеви сплави и при приложения за заваряване с ниска мощност.

Поддържа ли HB15 заваряване с колебания?

Да. HB15 използва задвижвани с двигател галванометрични огледала по осите X и Y и поддържа няколко режима на осцилация за заваряване с колебания.

Какъв лазерен конектор използва HB15?

HB15 използва конектор QBH и може да се използва с различни лазерни източници със съвместими QBH оптични конектори.

Лесна ли е смяната на защитната леща?

Да. Защитната леща е в конструкция тип чекмедже, което я прави по-лесна за смяна.
