Přehled produktu
Vláknový laserový zdroj JPT QCW, 100/1000 W až 600/6000 W
Řada vláknových laserových zdrojů JPT QCW kombinuje kontinuální výstup a kvazikontinuální pulzy s vysokým špičkovým výkonem v jednom průmyslovém vláknovém laserovém zdroji. Dostupné vzduchem chlazené modely pokrývají průměrné výkony QCW od 100 W do 600 W a špičkové výkony od 1000 W do 6000 W.
Model zvolte podle požadovaného kontinuálního výstupu, průměrného výkonu QCW, špičkového výkonu, šířky pulzu, vedení paprsku a elektrického rozhraní. Tyto laserové zdroje jsou určeny k integraci do zařízení pro přesné svařování, řezání, vrtání a automatizované laserové zpracování.
Ideální pro
- Výrobci laserových zařízení a systémoví integrátoři, kteří vyžadují kontinuální i pulzní výstup z jednoho zdroje.
- Přesné svařování a bodové svařování, při nichž jsou důležité vysoký špičkový výkon a řízený průměrný tepelný příkon.
- Jemné řezání a vrtání kovových součástí.
- Procesy vyžadující špičkový výstup od 1000 W do 6000 W s nastavitelnou délkou milisekundových pulzů.
- Vzduchem chlazené systémy OEM, u nichž omezení požadavků na externí chladicí systém zjednodušuje integraci.
Vyberte správnou konfiguraci

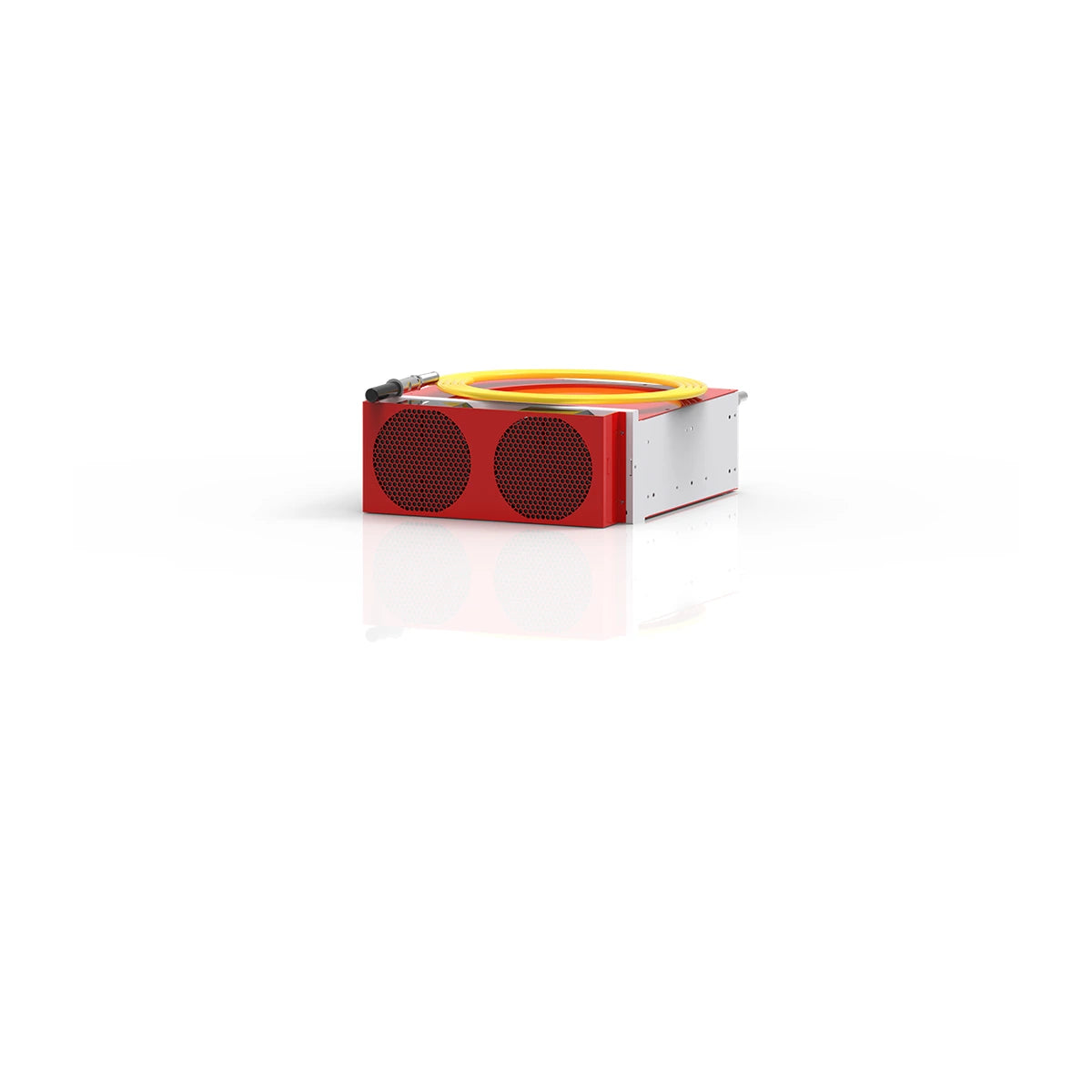

Kompaktní řada L2 | 200/1000 W a 300/1500 W
Kompaktní modely L2 používají vzduchové chlazení a poskytují dokumentovaný rozsah šířky pulzu 0,01–50 ms. Jejich menší šasi a vedení paprsku s nízkým BPP jsou vhodné pro přesné svařování, jemné řezání, vrtání a kompaktní zařízení OEM.

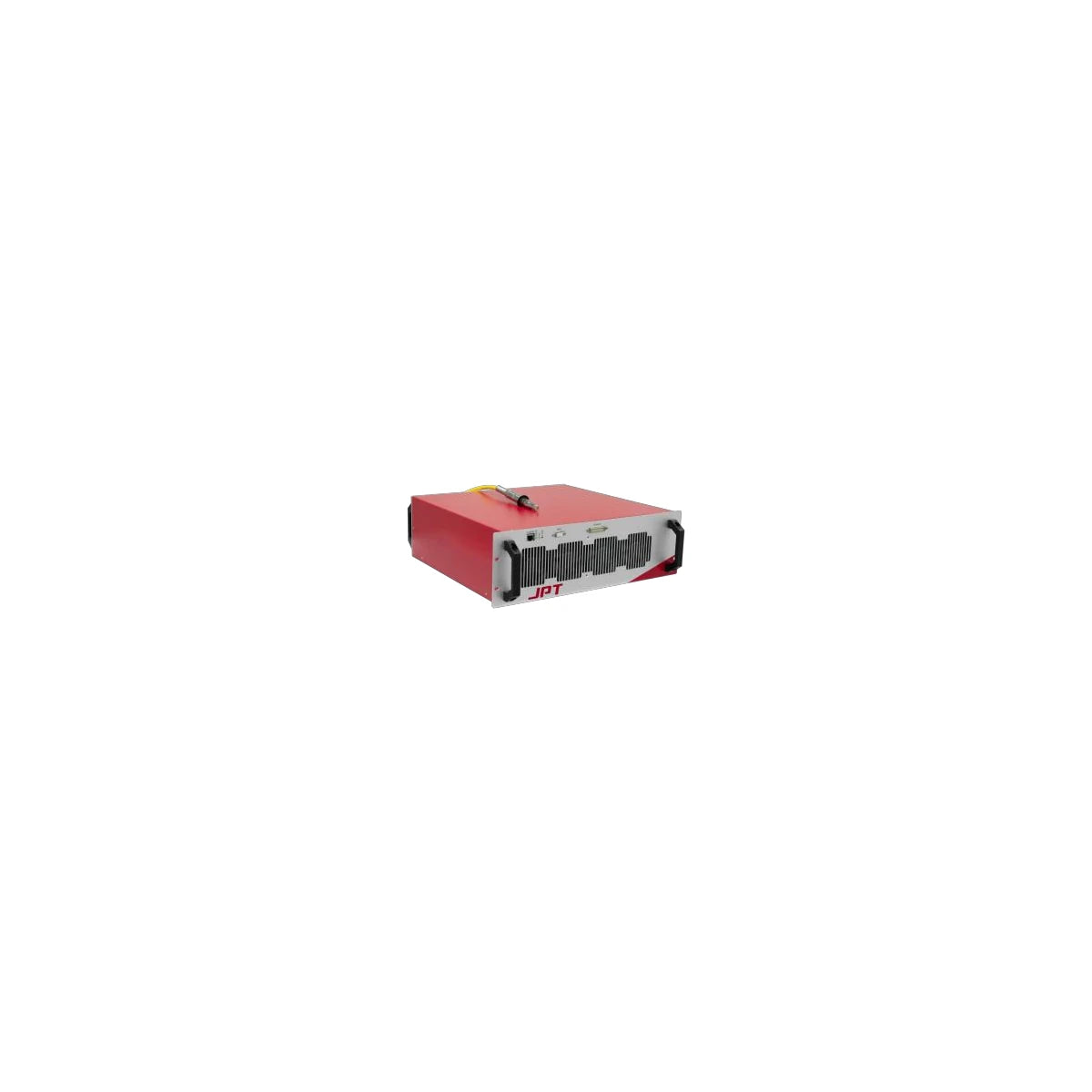

Vzduchem chlazená řada L | 150/1500 W až 450/4500 W
Modely L kombinují provoz CW a QCW s šířkou pulzu 0,01–10 ms. Zvolte úroveň výstupu a konfiguraci vlákna podle požadovaného špičkového výkonu, velikosti procesního bodu a uspořádání integrace.

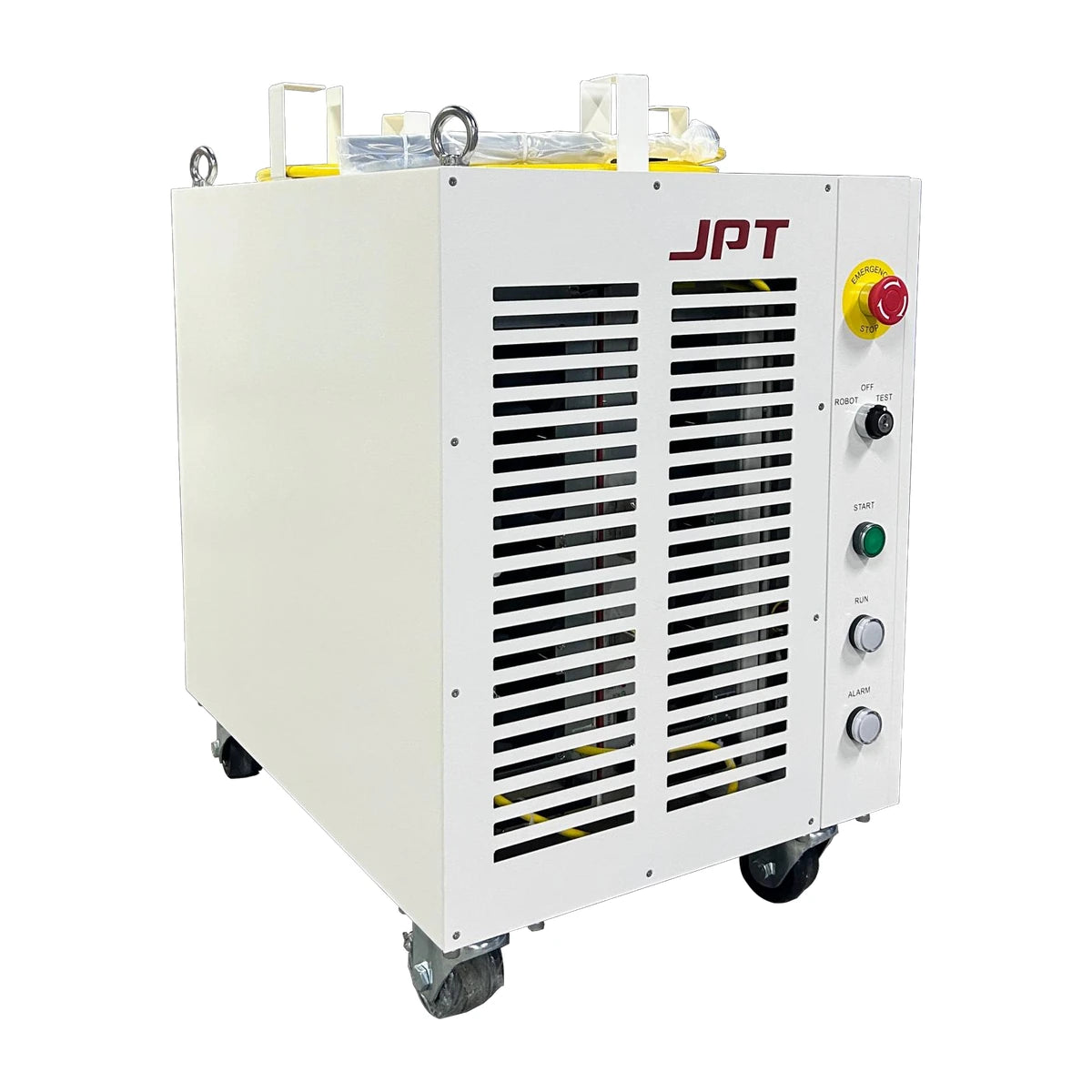

Vysoce výkonná konfigurace 600/6000 W
Model 600/6000 W poskytuje nejvyšší dokumentovaný průměrný a špičkový výkon QCW v této produktové skupině. Používá skříňové provedení se vzduchovým chlazením a napájení střídavým proudem pro integraci průmyslových systémů s vyšším výkonem.
Klíčové vlastnosti
- Provoz CW a QCW: Jeden zdroj podporuje kontinuální výstup a pulzní zpracování s vysokým špičkovým výkonem.
- Vysoký špičkový výkon: Dostupný špičkový výstup se podle modelu pohybuje od 1000 W do 6000 W.
- Nastavitelné milisekundové pulzy: Dokumentované rozsahy šířky pulzu jsou podle modelu 0,01–10 ms nebo 0,01–50 ms.
- Výstup třídy 1080 nm: Dodané příručky uvádějí typickou středovou vlnovou délku 1080 nm a provozní rozsah 1070–1090 nm.
- Vzduchem chlazená integrace: Všechny uvedené konfigurace používají vzduchové chlazení.
- Možnosti průmyslového řízení: Rozhraní závisí na modelu a zahrnují externí řízení, RS232, sériovou komunikaci a Ethernet.
Technické přednosti
| Parametr | QCW-150/1500-L-A | QCW-200/1000-L2-A | QCW-300/1500-L2-A | QCW-300/3000-L-A | QCW-450/4500-L-A | QCW-600/6000-L-A |
|---|---|---|---|---|---|---|
| Provozní režim | Nepřetržitý / pulzní QCW | Nepřetržitý / pulzní QCW | Nepřetržitý / pulzní QCW | Nepřetržitý / pulzní QCW | Nepřetržitý / pulzní QCW | Nepřetržitý / pulzní QCW |
| Centrální vlnová délka | Typicky 1080 nm | Typicky 1080 nm | Typicky 1080 nm | Typicky 1080 nm | Typicky 1080 nm | Typicky 1080 nm |
| Špičkový výkon QCW | 1500W | 1000W | 1500W | 3000W | 4500W | 6000W |
| Průměrný výkon QCW | 150W | 100W | 150W | 300W | 450W | 600W |
| Maximální výstupní výkon CW | 250W | 200W | 300W | 400W | 450W | 600W |
| Šířka pulzu | 0.01-10ms | 0.01-50ms | 0.01-50ms | 0.01-10ms | 0.01-10ms | 0.01-10ms |
| Jádro vlákna / BPP | 50 μm / ≤2 mm·mrad | 14 μm / ≤0,45 mm·mrad | 20 μm / ≤0,47 mm·mrad | 25 μm / ≤0,6 mm·mrad | 50 μm / ≤2 mm·mrad | 100 μm / 3,2–4 mm·mrad |
| Chlazení | Vzduchové chlazení | Vzduchové chlazení | Vzduchové chlazení | Vzduchové chlazení | Vzduchové chlazení | Vzduchové chlazení |
| Provozní teplota | 10–40 °C | 10–40 °C | 10–40 °C | 10–40 °C | 10–40 °C | 10–40 °C |
Důležité: Optické a elektrické hodnoty se liší podle modelu a výrobní konfigurace. Před objednáním potvrďte požadované jádro vlákna, BPP, délku kabelu, zakončení výstupu, napájení a řídicí rozhraní.
Údaje pro výběr modelu a integraci
| Model | Vstupní napájení | Jmenovitá spotřeba | Rozměry (Š×H×V) | Čistá hmotnost | Řídicí rozhraní |
|---|---|---|---|---|---|
| QCW-150/1500-L-A | 48 V DC | Typicky 1000 W; maximálně 1100 W | 483×486×148 mm | 26.5kg | RS232 / Ethernet / externí řízení |
| QCW-200/1000-L2-A | Hlavní napájení 61 V DC; řízení 48 V DC | 700W | 288×257×129,5 mm | 15 kg | RS232 / externí řízení |
| QCW-300/1500-L2-A | Hlavní napájení 118 V DC; řízení 48 V DC | 1000W | 397,8×405,5×154 mm | 17 kg | RS232 / externí řízení |
| QCW-300/3000-L-A | 48 V DC | 1,8 kW | 483×561×148 mm | 38 kg | Externí řízení / RS232 / Ethernet |
| QCW-450/4500-L-A | 48 V DC | 2,1 kW | 483×561×148 mm | 42 kg | Externí řízení / RS232 / Ethernet |
| QCW-600/6000-L-A | 200–240 V AC; typicky 220 V | 2,4 kW | 435×603×715 mm | 121 kg | RS232 / sériové / Ethernet |
Typické aplikace
- Přesné laserové svařování a bodové svařování.
- Jemné řezání a vrtání kovů.
- Tepelné zpracování s řízenou teplotou vyžadující vysoký špičkový výkon.
- Automatizovaná výrobní zařízení a integrace laserových systémů OEM.
Kontrolní seznam pro integraci
- Potvrďte požadovaný výstupní výkon CW, průměrný výkon QCW a špičkový výkon QCW.
- Potvrďte rozsah šířek pulzu požadovaný procesem.
- Přizpůsobte průměr jádra vlákna a BPP optickému systému a požadované velikosti bodu.
- Ověřte elektrické napájení DC nebo AC, jmenovitou spotřebu a prostor pro instalaci ve skříni.
- Před objednáním potvrďte řídicí rozhraní, délku pancéřovaného optického vlákna a zakončení výstupu.
Často kladené otázky
Jaký je rozdíl mezi výkonem CW, průměrným výkonem QCW a špičkovým výkonem QCW?
Výkon CW označuje schopnost nepřetržitého výstupního výkonu. Průměrný výkon QCW popisuje časově průměrovaný pulzní výstup, zatímco špičkový výkon QCW je okamžitý výkon dosažený během pulzu.
Jsou všechny modely vzduchem chlazené?
Ano. Všech šest modelů uvedených na této produktové stránce je podle dodaných příruček specifikováno jako vzduchem chlazené konfigurace.
Které modely jsou nejvhodnější pro kompaktní přesná zařízení?
Modely QCW-200/1000-L2-A a QCW-300/1500-L2-A mají kompaktní rozměry šasi a nízké dokumentované hodnoty BPP. Konečná vhodnost však stále závisí na optickém systému, procesu a uspořádání instalace.
Jedná se o kompletní laserový stroj?
Ne. Tento produkt je průmyslový laserový zdroj určený k integraci do kompletního systému laserového zpracování s požadovanou optikou, řídicími prvky, bezpečnostním krytem, pohybovým systémem a pomocným vybavením.
