SF-FlyingX uzavřený vláknový laserový řezací stroj pro zpracování plechu
Nepodařilo se načíst dostupnost vyzvednutí
Máte otázky?
Neváhejte nás kontaktovat
Engineering selection required
Final configuration and price are confirmed after engineering review.
Uzavřené řešení pro řezání plechu
Přehled

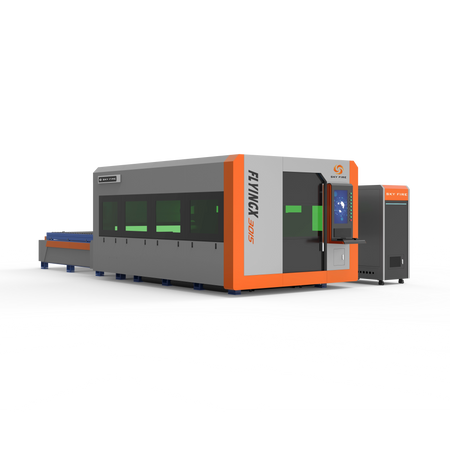

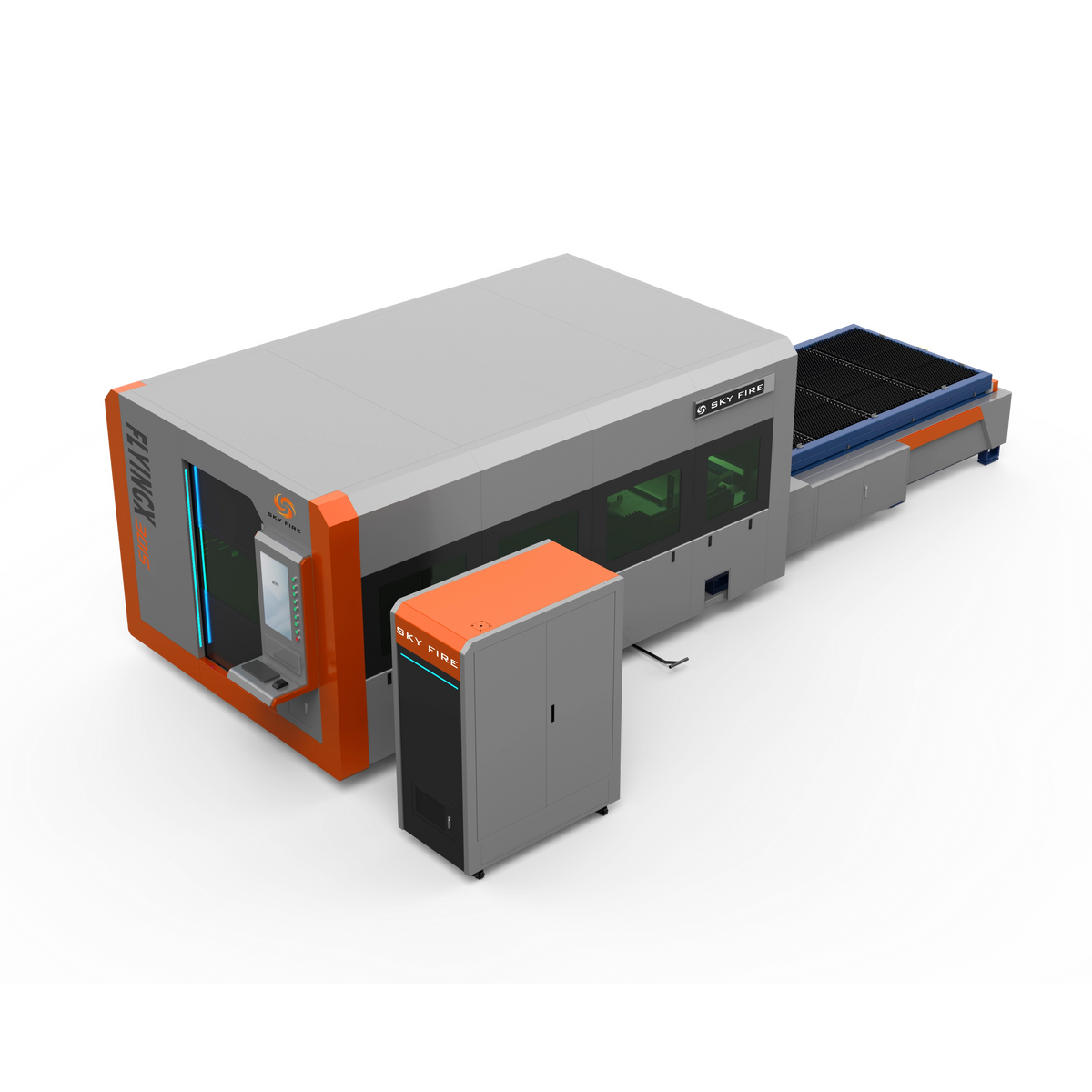

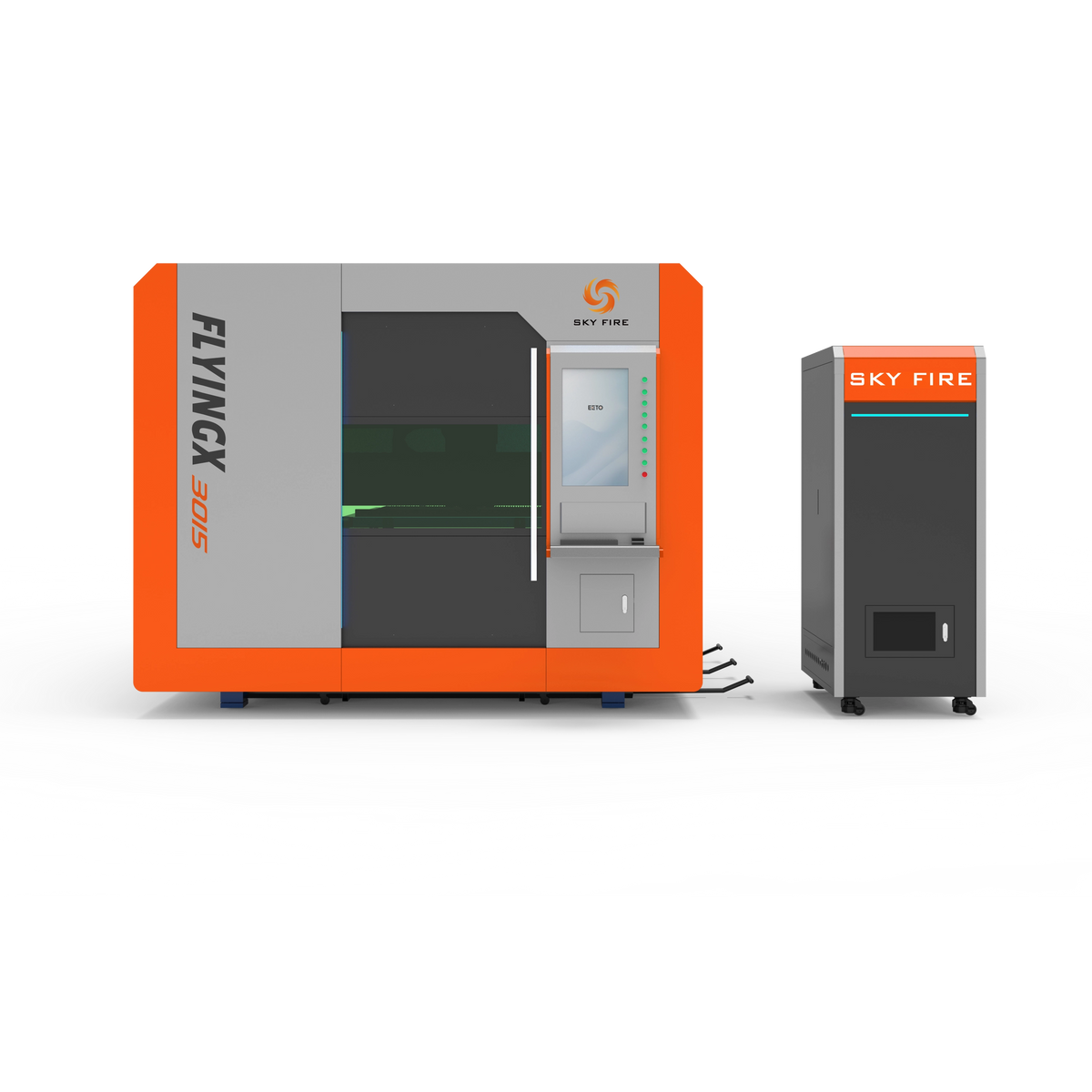

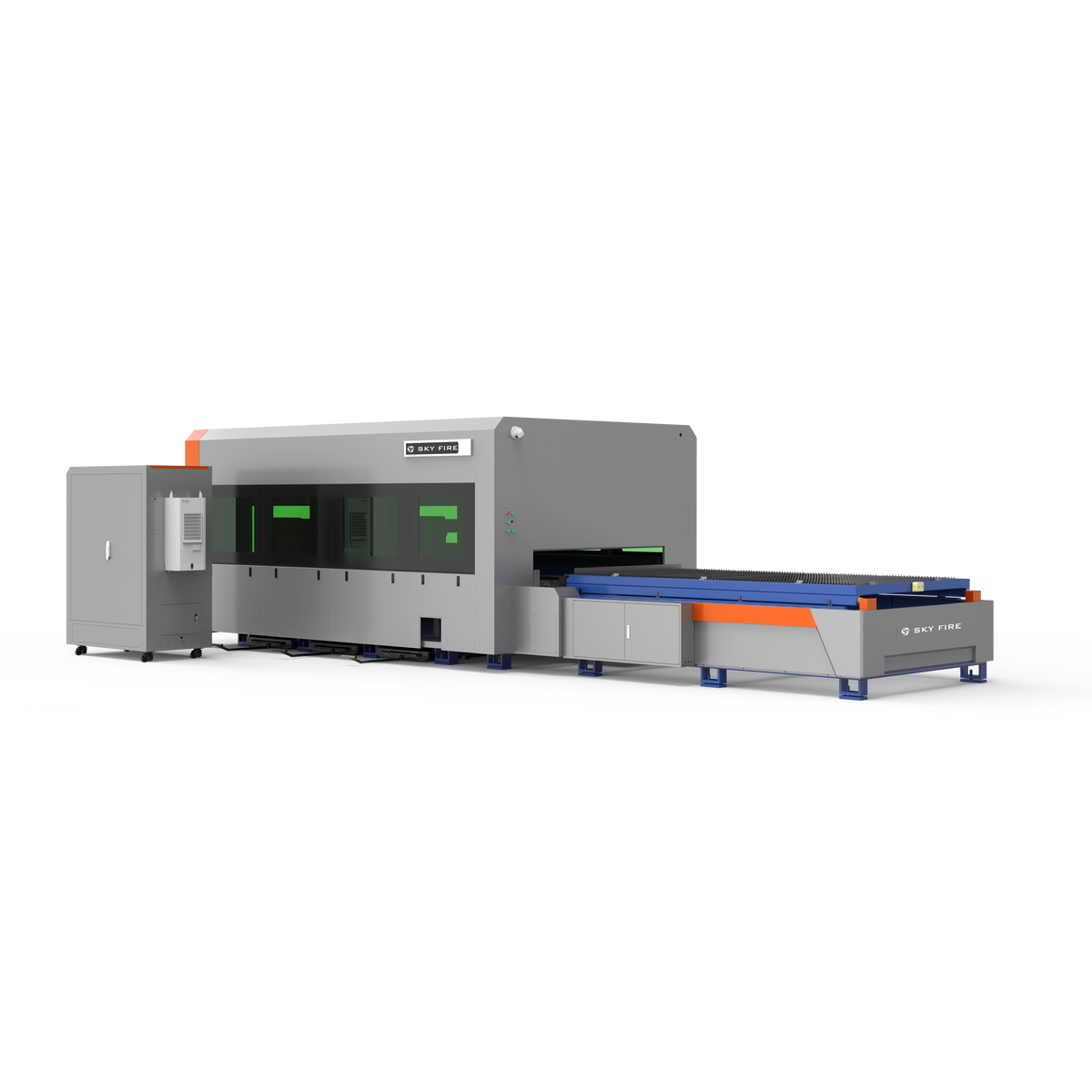

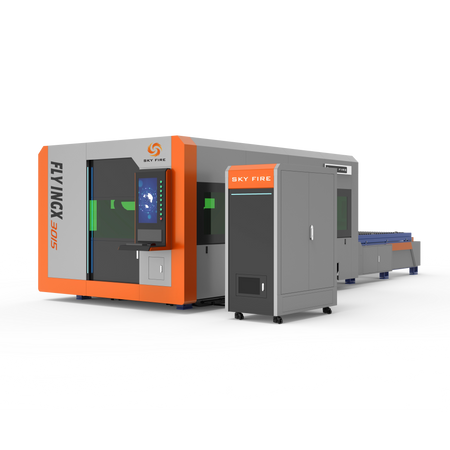

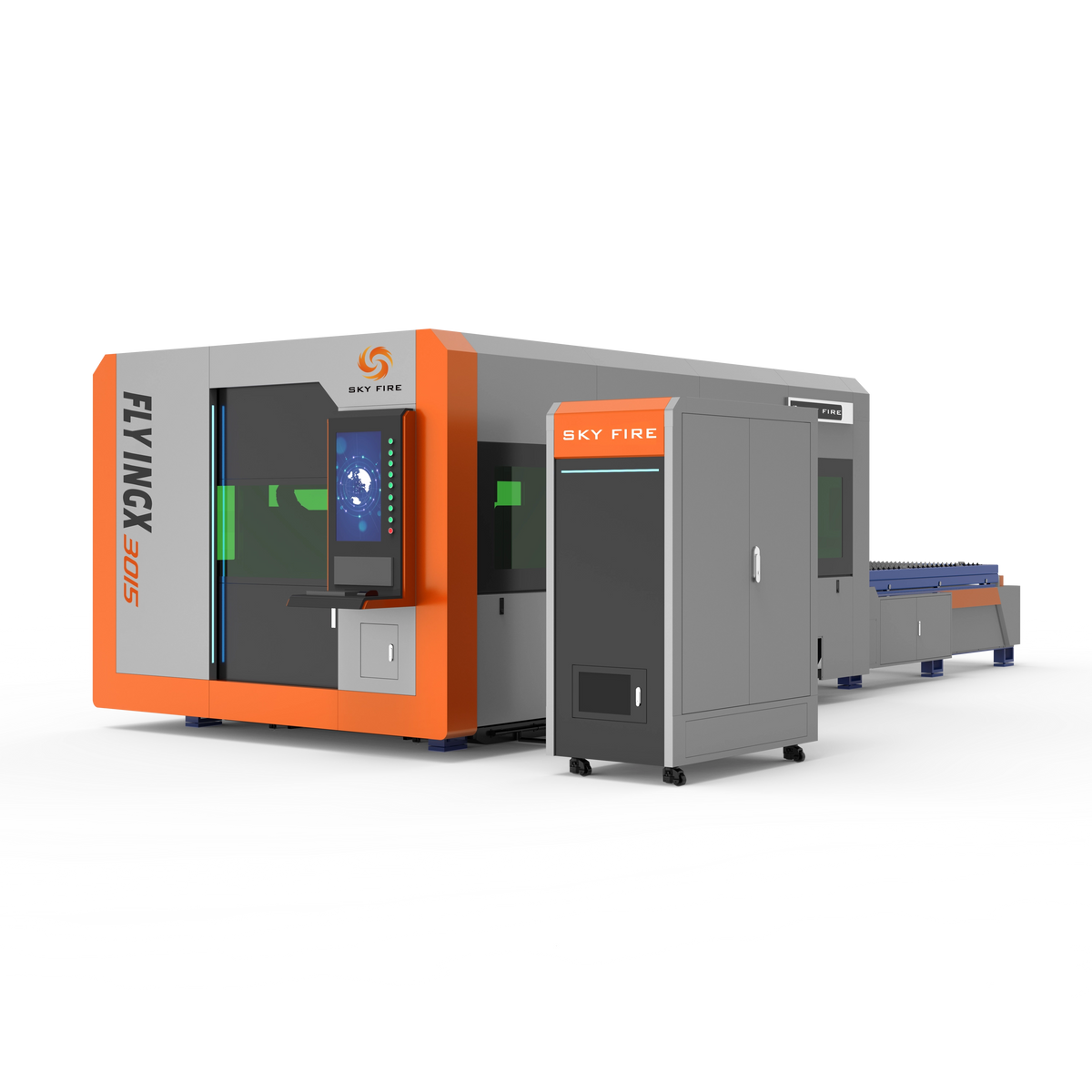

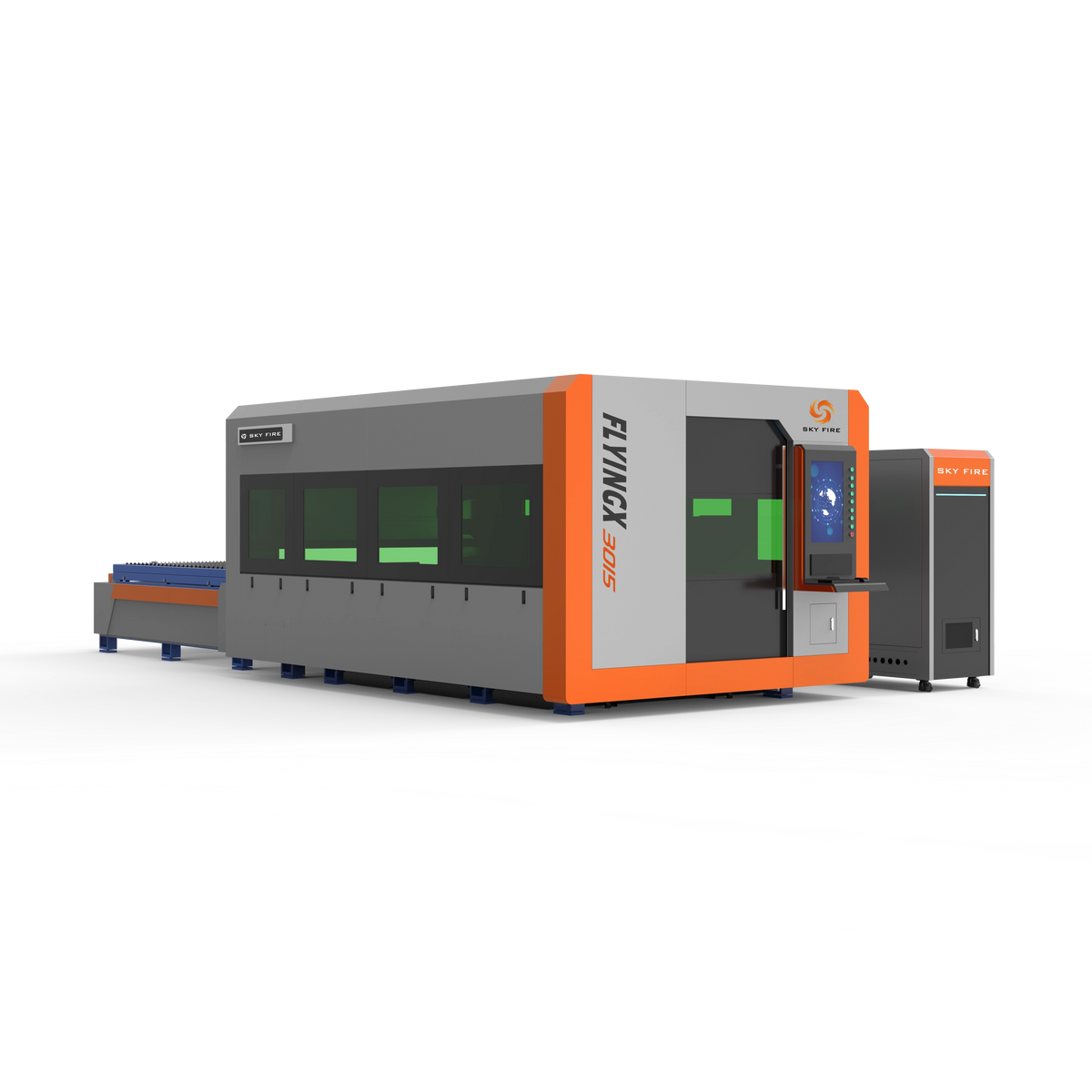

Plně uzavřený vláknový laserový řezací stroj SF-FlyingX pro zpracování plechu
SF-FlyingX je plně uzavřený vláknový laserový řezací stroj určený pro produktivní zpracování plechu. Kombinuje výkon laseru 3–20 kW, vysokorychlostní kyvadlový stůl, řízení pohybu EtherCAT, inteligentní odsávání dýmu a robustní přesně opracované lože v jediné platformě zaměřené na obsluhu.
Čtyři konfigurovatelné pracovní plochy podporují dílny a výrobní podniky zpracovávající uhlíkovou ocel, nerezovou ocel, hliníkové slitiny, mosaz a kompatibilní plechové materiály.
Ideální pro
- Obecné zpracování plechu, smluvní řezání a výroba z různých materiálů.
- Výrobci, kteří potřebují uzavřenou laserovou ochranu a účinné odsávání dýmu.
- Vysoce vytížená výroba, která těží z nakládání a vykládání jednoho stolu, zatímco druhý stůl řeže.
- Použití od zpracování kovů v malých dílnách až po elektroniku, letecký a kosmický průmysl, automobilový průmysl a sériovou výrobu.
Hlavní výhody
- Plně uzavřená ochrana: ochranná průhledová okna filtrují rozptýlené laserové záření a zároveň umožňují vnější sledování procesu.
- Vysokorychlostní kyvadlový stůl: zkracuje prostoje tím, že umožňuje manipulaci s materiálem během řezání; referenční konfigurace 3015 mění stoly přibližně za 22–24 sekund.
- Průběžné odsávání dýmu: vícezónové ventilační otvory se otevírají v blízkosti aktivní řezné oblasti a jinde se zavírají, aby bylo zachováno soustředěné odsávání.
- Řízení EtherCAT: zajišťuje rychlou odezvu signálu, nízkou latenci, zpětnou vazbu v uzavřené smyčce, zjednodušenou kabeláž a vysokou odolnost proti rušení.
- Robustní tělo stroje: silný svařovaný ocelový rám s vysokou pevností, vysokoteplotním odlehčením pnutí a vícestupňovým přesným frézováním zajišťuje dlouhodobou stabilní přesnost.
Dostupné pracovní plochy
| Konfigurace | Pracovní plocha | Referenční rozměry stroje (D × Š × V) |
|---|---|---|
| SF-FlyingX 3015 | 3,050 x 1,530 mm | 8 571 × 4 528 × 2 338 mm |
| SF-FlyingX 6015 | 6,050 x 1,530 mm | 15 278 × 4 528 × 2 338 mm |
| SF-FlyingX 4020 | 4,050 x 2,000 mm | 10 850 × 5 030 × 2 338 mm |
| SF-FlyingX 6025 | 6,050 x 2,500 mm | 15 278 × 5 448 × 2 338 mm |
Technická specifikace
| Parametr | Řada SF-FlyingX |
|---|---|
| Výkon laseru | 3, 6, 8, 12, 15 nebo 20 kW, volitelné podle použití |
| Maximální zrychlení | Až 1,2 G |
| Maximální rychlost polohování | 120 m/min |
| Přesnost polohování | Až ±0,03 mm |
| Opakovatelná přesnost polohování | Až ±0,05 mm |
| Přenos pohybu os | Hřeben a pastorek pro osy X/Y; kuličkový šroub osy Z |
| Pojezdy os 3015 | X 3 050 mm; Y 1 530 mm; Z 250 mm |
| Doba výměny stolu 3015 | Přibližně 22–24 sekund |
| Ovládací panel | 27palcový displej s rozlišením 1 080 × 1 920 |
| Napájení | 380 V AC, 50/60 Hz; k dispozici jsou varianty napětí pro konkrétní destinaci |
| Referenční spotřeba | Konfigurace 6 kW: maximálně 44 kVA; konfigurace 8 kW: maximálně 53 kVA |
| Rozsah tlaku plynu | Kyslík 0–8 bar; dusík 0–25 bar; vzduch 10–25 bar |
Rozměry stroje, rychlost, doba výměny, přesnost a požadavky na média se liší podle pracovní plochy, výkonu laseru a zvoleného vybavení. Konečné projektové údaje jsou potvrzeny v nabídce a technické dohodě.
Hlavní konfigurace
| Systém | Konfigurace | Funkce |
|---|---|---|
| Lože stroje | Vysoce pevná svařovaná ocelová konstrukce, žíhaná pro odstranění pnutí při 600 °C a přesně frézovaná | Podporuje dlouhodobou geometrickou stabilitu, stabilitu řezání a přesnou instalaci vodicích lišt. |
| Laserový zdroj | Standardní konfigurace Raycus; alternativní značky zdrojů jsou k dispozici podle projektu | Poskytuje zvolený výkon laseru 3–20 kW pro požadovaný rozsah materiálů. |
| Řídicí systém | FSCUT 4000E pro konfigurace do 8 kW; vysokovýkonná řídicí platforma pro 12 kW a více | Řídí pohyb, řezací procesy, propichování, vyhýbání se překážkám, monitorování a řízení výroby. |
| Řezací hlava | BOCI řady BLT vybrané podle výkonu laseru | Zajišťuje automatické zaostřování, monitorování v uzavřené smyčce, chlazení trysky a ochranu procesu. |
| Pohybový systém | Servosystém Inovance EtherCAT | Zajišťuje rychlou odezvu v uzavřené smyčce, potlačení vibrací a přesný koordinovaný pohyb. |
| Lineární vedení | Vysoce tuhé utěsněné lineární vedení CSK | Podporuje vysoké zatížení, opakovatelné polohování, plynulý pohyb a tichý provoz. |
| Hřeben a pastorek | Vysoce odolný přesný hřeben a pastorek KH | Podporuje vysokorychlostní pohyb os X/Y s dlouhým zdvihem. |
| Vodní chladič | Průmyslový dvouokruhový chladič Hanli | Zajišťuje stabilní chlazení laserového zdroje a řezací hlavy. |
| Mazání | Automatické pneumatické mazání | Snižuje opotřebení a požadavky na běžnou údržbu. |
| Elektrická skříň | Samostatná klimatizovaná skříň s konektorovými připojeními | Chrání přesné elektrické komponenty a zjednodušuje instalaci a servis. |
| Regulace plynu | Integrovaný systém regulace plynu s monitorováním tlaku | Podporuje řezání kyslíkem, dusíkem a stlačeným vzduchem a chrání proces při nedostatečném přívodním tlaku. |
| Odsávání | Vícekomorový podtlakový systém s následným odsáváním | Soustřeďuje odsávání kolem aktivní oblasti řezání. |
| Standardní automatizace | Duální výměnný stůl, automatické čištění trysek a automatické mazání | Snižuje dobu bez řezání a nutnost běžných zásahů obsluhy. |
Značky a modely komponent se mohou měnit podle výkonu laseru, dostupnosti, cílových norem a požadavků projektu. Konečný kusovník je potvrzen před objednáním.
Řezací hlava a procesní inteligence
- Automatické nastavení zaostření s rychlým ostřením a opakovatelným polohováním ohniska.
- Monitorování teploty ochranného skla a tlaku řezacího plynu s alarmy.
- Detekce kolize a vyměnitelná ochrana proti nárazu zkracují dobu opravy po nárazu.
- Výkonné řezací hlavy mohou být vybaveny monitorováním ochranného okénka, interním monitorováním rozptýleného světla, inteligentním propichováním a automatickým opakovaným řezáním.
- Létající řezání, mikromůstky, adaptivní propichování, simulace rámu a inteligentní vyhýbání se překážkám zvyšují efektivitu řezání a bezpečnost procesu.
Referenční řezná kapacita
| Výkon laseru | Uhlíková ocel | Nerezová ocel | Hliníková slitina | Mosaz |
|---|---|---|---|---|
| 3 kW | Až 18 mm | Až 8 mm | Až 5 mm | Až 4 mm |
| 6 kW | Až 20 mm | Až 16 mm | Až 10 mm | Až 6 mm |
| 12 kW | Až 25 mm | Až 20 mm | Až 18 mm | Až 10 mm |
| 20 kW | Až 40 mm | Až 30 mm | Až 20 mm | Až 12 mm |
Řezná kapacita je orientační, nikoli zaručená. Skutečné výsledky závisí na laserovém zdroji, řezací hlavě, jakosti a stavu materiálu, pomocném plynu, trysce, optice, procesních parametrech a požadované kvalitě hrany.
Volitelné vybavení
- Napěťový transformátor a stabilizátor napětí.
- Vzduchový kompresor pro řezání stlačeným vzduchem.
- Průmyslový odprašovač.
- Generátor dusíku.
- Automatický systém nakládání.
- Automatický systém nakládání a vykládání.
- Bezpečnostní světelná clona a dodatečná ochrana plynového okruhu.
Před objednáním
- Uveďte jakosti materiálů, minimální a maximální tloušťku, rozměry plechů a výrobní cíle.
- Potvrďte požadovanou pracovní plochu, výkon laseru, očekávanou kvalitu hrany a preferované pomocné plyny.
- Zašlete reprezentativní výkresy a soubory pro tvorbu nestingů k vyhodnocení procesu.
- Potvrďte dostupný prostor na podlaze, směr nakládání, úroveň automatizace, odsávání a místní bezpečnostní požadavky.
- Potvrďte napětí, frekvenci, okolní podmínky a dostupné tlaky plynů v místě určení.
- Konečná konfigurace, cena, dodací lhůta, doprava, instalace a rozsah uvedení do provozu se potvrzují v projektové nabídce.
Často kladené dotazy
Jaký výkon laseru bych měl zvolit?
Správný výkon závisí na typu materiálu, tloušťce, požadavcích na kvalitu hrany a požadované produktivitě. Před konfigurací je třeba posoudit reprezentativní díly.
Jaké pracovní plochy jsou k dispozici?
Standardní konfigurace zahrnují pracovní plochy 3 050 × 1 530 mm, 6 050 × 1 530 mm, 4 050 × 2 000 mm a 6 050 × 2 500 mm.
Lze řezat stlačeným vzduchem?
Ano. Řezání stlačeným vzduchem lze nakonfigurovat pro vhodné materiály a tloušťky. Kapacita kompresoru a kvalita vzduchu musí splňovat požadavky procesu.
Omezuje kryt řezné zplodiny?
Kompletní kryt je vybaven vícekamrovým následným odsávacím systémem. Pro daný materiál, výkon a výrobní zatížení je stále nutný externí odprašovač odpovídající velikosti.
Lze přidat automatické nakládání a vykládání?
Ano. Automatické nakládání a kombinované systémy nakládání a vykládání jsou k dispozici jako projektové volby.
