Přehled produktu
Přehled

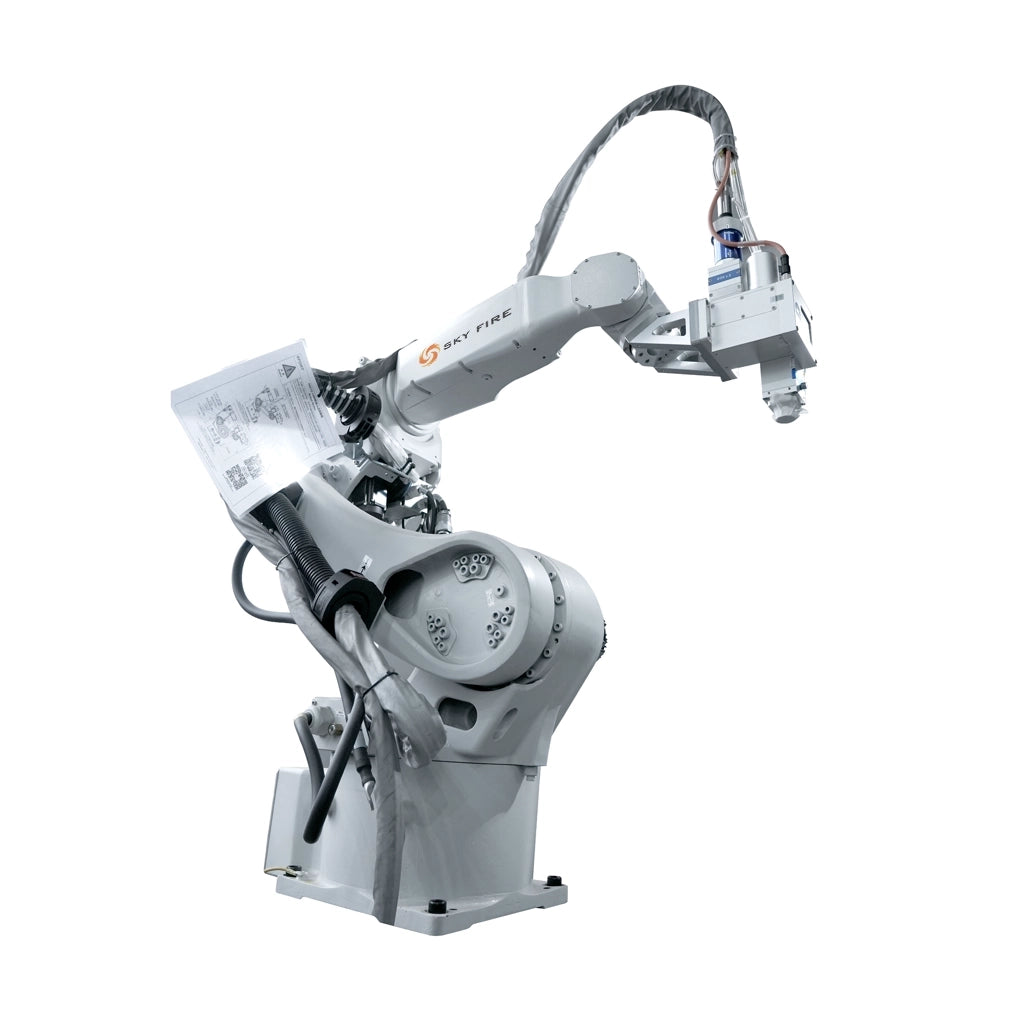

Vysoce přesný a vysoce tuhý svařovací robot řady SFRW-1214
Vysoce přesný a vysoce tuhý svařovací robot řady SFRW-1214 je laserový svařovací stroj pro průmyslové odběratele, kteří před nákupem potřebují posoudit vhodnost pro danou aplikaci, možnosti modelů, specifikace, kompatibilitu, soubory ke stažení a požadavky na objednávku.
Laserový systém (laser + chladič + integrovaná skříň)
Vhodné pro
- Projekty zpracování kovů, oprav a výrobního svařování, které vyžadují svařovací proces s vláknovým laserem.
- Nakupující, kteří před objednáním porovnávají požadavky na laserový zdroj, chladič, svařovací hlavu, podavač drátu a spotřební materiál.
- Dílny, které potřebují podporu při přizpůsobení konfigurace stroje materiálu, tloušťce a napájení v místě instalace.
Klíčové vlastnosti
- Jaké jsou požadavky na kontrolu po svařování?
- Jaké jsou požadavky na dobu cyklu?
- Existují předchozí případy robotického svařování? Jaká značka?
- Můžete pro referenci zaslat fotografie produktu před svařováním a po něm?
- Jaká značka svařovacího stroje byla použita dříve?
- Jaká metoda obloukového svařování byla použita?
- Jaká třída svařovacího drátu?
Kompatibilita
- Tento produkt má aktuálně 9 uvedených možností. Před objednáním pomocí výběru variant zvolte přesný model, výkonovou úroveň, napětí, balení nebo množství.
- Příklady možností: SFRW-1214-1500(Include Laser & Chiller & Welding Head) / No Option; SFRW-1214-2000(Include Laser & Chiller & Welding Head) / No Option; SFRW-1214-3000(Include Laser & Chiller & Welding Head) / No Option.
- Před nákupem ověřte přesný model, variantu, rozhraní a podmínky použití.
- Související odkaz: Kontaktujte nás
Specifikace
Tabulka specifikací 1
| Balení | Laserový systém (laser + chladič + integrovaná skříň) | Svařovací hlava | Poznámky |
|---|---|---|---|
| SFRW-1214-1500 | Laser 1500W | Dvojitá oscilační hlava 1500W | Standardní laser Max + chladicí voda Hanli; dvojitá oscilační svařovací hlava WSX |
| SFRW-1214-2000 | Laser 2000W | Dvojitá oscilační hlava 2000W | Standardní laser Max + chladicí voda Hanli; dvojitá oscilační svařovací hlava WSX |
| SFRW-1214-3000 | Laser 3000W | Dvojitá oscilační hlava 3000W | Standardní laser Max + chladicí voda Hanli; dvojitá oscilační svařovací hlava WSX |
Tabulka specifikací 2
| Požadavek zákazníka | Vlastnosti | |
|---|---|---|
| Zlepšení kvality svařování | Konstrukce těla s vysokou tuhostí zajišťuje stabilitu v celém pracovním prostoru ramene | |
| Opakovatelná přesnost polohování, vysoce přesná a kvalitní výroba | ||
| Vynikající přesnost dráhy, o 30 % vyšší než u předchozí generace produktů, se zaměřením na optimalizaci přesnosti v rozsahu provozních rychlostí svařování; vhodné pro řezání a laserové svařování | ||
| Přesnost navíjení TCP je zvýšena o 20 % a algoritmus potlačení chvění zlepšuje kvalitu svařování | ||
| Omezení údržby zařízení | Optimalizovaná konstrukce: velká dutina a vysoce přesná převodovka, velká dutina 57 mm omezuje pracovní prostor méně kvůli rušení kabely, snižuje riziko přerušení vedení a zjednodušuje učení | |
| Funkční zajištění: technologie ochrany proti kolizi a nárazu zajišťuje nulový bod, přesnost a rychlé obnovení po kolizi v prostoru polohy při plné rychlosti | ||
| Snadná údržba: rychlé korekční nástroje monitorují odchylku nástroje, zajišťují kvalitu svařování, korigují nulový bod a rychle obnovují provoz | ||
| Průmyslová certifikace: střední doba mezi poruchami (MTBF)>30000 hodin, všechny systémy prošly testem EMC | ||
| Zlepšení standardizace zařízení a schopnosti integrace | Konstrukce s velkou dutinou, pětiosý offset 75 mm, lze použít i pro různé integrované kabely, což zvyšuje schopnost integrace | Velká dutina v jednom rameni, široké možnosti použití, řešení rušení zápěstí a kabelů |
| Řídicí skříň je o 75 % menší než u předchozí generace a stupeň krytí dosahuje IP54. Zlepšení prostředí zařízení | Nová konstrukce přívodu do řídicí skříně řeší problém růstu nákladů na prostor a potrubní vedení | |
| Vysoká rychlost kloubů, algoritmus optimalizace času, větší prostor pro zkrácení taktu | Vysoká rychlost kloubů splňuje požadavky zákazníků na výrobní takt | |
| Zápěstí unese maximálně 12 kg, což je vhodné pro kombinace více senzorů, například laserů, řezání a 3D kamer | Vysoká nosnost splňuje různé technologické scénáře zákazníků |
Tabulka specifikací 3
| Model | SFRW-1214-Solo | |
|---|---|---|
| Řízené osy | 6 os | |
| Pracovní zatížení zápěstí | 12kg | |
| Opakovatelná přesnost polohování | ±0.03kg | |
| Hmotnost robota | 165kg | |
| Maximální dosah | 1479mm | |
| Třída ochrany těla | IP67(zápěstí)/IP54(ostatní) | |
| Stupeň krytí elektrické skříně | IP54(standardní uspořádání)/IP20(odpovídající) | |
| Režim pohonu | Elektrický servopohon využívající střídavý servomotor | |
| Způsob instalace | Instalace na podlahu, zavěšení shora, instalace na stěnu | |
| Podmínky instalace | Okolní teplota | 0-45°C |
| Relativní vlhkost | Obvykle pod 80%(40°C)(bez kondenzace) | |
| Vibrační zrychleníJ4 | 4.9m/s^2(Méně než 0.5G) | |
| Maximální zatěžovací moment zápěstí | J5 | 26N · m |
| J6 | 26N · m | |
| J4 | 11N · m | |
| Povolený moment setrvačnosti zápěstí | J5 | 0.9kg · m 2 |
| J6 | 0.9kg · m 2 | |
| J1 | 0.3kg · m 2 | |
| Maximální rychlost jednotlivých os | J2 | 265 °/s |
| J3 | 255 °/s | |
| J4 | 270 °/s | |
| J5 | 450 °/s | |
| J6 | 450 °/s | |
| J1 | 700 °/s | |
| Rozsah pohybu jednotlivých os | J2 | ±170 ° |
| J3 | -150 ° /+85 ° | |
| J4 | -85 ° /+175 ° | |
| J5 | ± 190 ° | |
| J6 | ± 140 ° |
Tabulka specifikací 4
| Specifikace řídicí skříně typu EC2-S robota a přídavné skříně | ||
|---|---|---|
| Položka | Specifikace řídicí skříně | Specifikace přídavné skříně |
| Konstrukce | Prachotěsná konstrukce lp54 | |
| Počet os | 6 os | 1-4 osy |
| Celkové rozměry | 605x440x210mn | |
| Přibližná hmotnost | 20KG | 20KG nebo méně |
| Režim chlazení | Nepřímé chlazení | |
| Okolní teplota | Provoz:0 ° C - 45 ° C Skladování:-40 ° C - +55 ° C | |
| Relativní vlhkost | Provoz: 80%RH, bez kondenzace(40 ° C) Skladování: 93%RH, bez kondenzace(40 ° C) | |
| Specifikace napájení | Jednofázové 220V ± 10%,50/60Hz Třífázové 220V ± 10%,50/60Hz(volitelné) | Třífázové 380V ± 10%,50/60Hz(volitelné) |
| Vstupně-výstupní signál | Univerzální 16kanálový digitální výstup PNP(volitelně typ NPN) Univerzální 16kanálový digitální vstup PNP(volitelně typ NPN) | / |
| Kapacita úložiště | 1GB(UŽIVATELÉ MOHOU VYUŽÍT VÍCE NEŽ 512MB) | |
| Síťové rozhraní | Rozhraní EtherCAT × 1 Rozhraní WAN × 1 Rozhraní LAN × 1 Port Profibus × 1 *(Pro položky označené * je vyžadován hardware) | Rozhraní EtherCAT × 1 |
| Sériové rozhraní I/F | RS232 | / |
| Komunikace po sběrnici | TCP/IP, Modbus-TCP, EtherCAT, EtherNet/IP, Profibus DP*, CCLINK*, Profinet*(Volitelný hardware označený *) | EtherCAT |
| Bezpečnostní externí rozhraní | Vstup nouzového zastavení, bezpečnostní mříž, rozhraní výstupu nouzového zastavení | / |
| Další rozhraní | Rozhraní jednotky pro uvolnění zámku(pro použití s uvolňovací skříní Efort) | / |
Tabulka specifikací 5
| Průměr drátu | 0.8mm až 1.6mm |
|---|---|
| Rozsah nastavení rychlosti podávání drátu | 0.5 m/min až 10 m/min |
| Opakovatelnost podávání drátu | ±0.3mm |
| Rozsah rychlosti ručního podávání/vysouvání drátu | 0.03 m/min až 5 m/min |
| Rozsah rychlosti koncového vysouvání | 0.5 m/min až 5 m/min |
| Rozsah rychlosti vysouvání a opětovného podávání | 0.5 m/min až 5 m/min |
| Rozsah délky vysouvání/délky opětovného podávání | 0.1mm až 50mm |
| Rozsah délky polohovacího vysouvání | 0.1mm až 99.9mm |
| Počet skupin JOB | 64 skupin |
| Doba zpoždění podávání drátu | 0 až 9.99s |
| Rozsah analogového napěťového vstupu robota | 0 až 10V |
| Komunikace RS485, přenosová rychlost | 115200 |
Ke stažení
Před objednáním
Důležitá poznámka: Modely chladiče a laseru zobrazené na produktových obrázcích slouží pouze pro referenci. Pokud potřebujete zakoupit dva nebo tři volitelné produkty nebo požadujete další informace, neváhejte nás kontaktovat.
Rozhraní EtherCAT × 1 Rozhraní WAN × 1 Rozhraní LAN × 1 Port Profibus × 1 *(Pro položky označené * je vyžadován hardware)
Vstup nouzového zastavení, bezpečnostní mříž, rozhraní výstupu nouzového zastavení
Bez nutnosti programování: ocelové mřížky (lemovací/kroucená ocel), lopatky ventilátorů, zátky dveří krytů proti náletům, ocelové pletivo, síta, nádrže transformátorového oleje.
Je kompatibilní s automatizovanými svařovacími systémy šestiosých průmyslových robotů a lze jej přímo připojit k řídicí skříni robota a komunikovat s ní bez potřeby průmyslového řídicího počítače.
Sledování v reálném čase bez nutnosti předběžného skenování: přímé monitorování a aktualizace dat zajišťují včasné a přesné informace.
