Ruční laserová svářecí hlava Superlasercut 6000W SUP53T pro vícedrátové svařování
Nepodařilo se načíst dostupnost vyzvednutí
Máte otázky?
Neváhejte nás kontaktovat
Přehled produktu

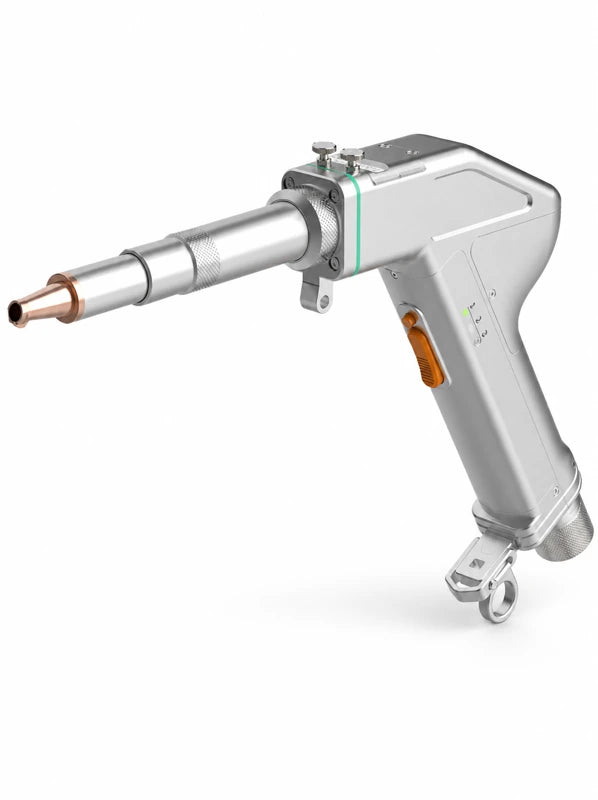

Superlasercut 6000W ruční laserová svařovací hlava SUP53T pro svařování více dráty
SUP53T je vodou chlazená ruční svařovací hlava pro vláknový laser určená pro systémy s kontinuální vlnou a výkonem až 6000 W. Tento balíček kombinuje svařovací hlavu SUP53T a řídicí systém SUP-LWS-D s vámi zvoleným dvou-, tří- nebo čtyřdrátovým podavačem.
Jeho digitální pohon, bezkontaktní monitorování teploty čočky, nastavitelný liniový bod 0–12 mm a tři přednastavené procesy na hlavě podporují vysokovýkonné svařování a rychlé přepínání parametrů.
Hlavní vlastnosti
- Vláknový laser s kontinuální vlnou a výkonem až 6000 W.
- Digitální pohon 2.0 se zvýšenou frekvencí oscilace a přesným polohováním motoru.
- Bezpečnostní monitoring 2.0 s bezkontaktním měřením teploty čočky.
- Samostatné tlačítko na hlavě přepíná mezi třemi přednastavenými procesy a umožňuje rychlé nastavení podávání drátu, výkonu a amplitudy výkyvu.
- Lehká svařovací hlava o hmotnosti 0,89 kg s miniaturním zámkem QBH a vylepšeným stíněným krouceným párem.
- Prostřednictvím řídicího rozhraní podporuje nepřetržité, bodové a šupinové svařování.
Specifikace
| Parametr | Specifikace |
|---|---|
| Model | SUP53T |
| Použitelný výkon laseru | ≤6000 W |
| Použitelná vlnová délka | 1080 ± 10 nm |
| Chlazení | Vodní chlazení |
| Hmotnost hlavy | Přibližně 0,89 kg |
| Kolimační čočka | D20 F75 mm |
| Zaostřovací čočka | D25 F200 mm |
| Ochranné sklo | D25 × 3 mm |
| Nastavení bodu | Linie 0–12 mm |
| Vertikální rozsah zaostření | ±15 mm |
| Doporučený průtok plynu | 10–15 l/min |
| Provozní teplota | -10 až 45 °C |
| Provozní vlhkost | ≤70 % |
Možnosti balení
Zvolte kapacitu podavače drátu odpovídající požadované rychlosti plnění a procesu. Všechny tři možnosti používají napájení 220 V AC a podporují rychlost podávání drátu 15–600 cm/min.

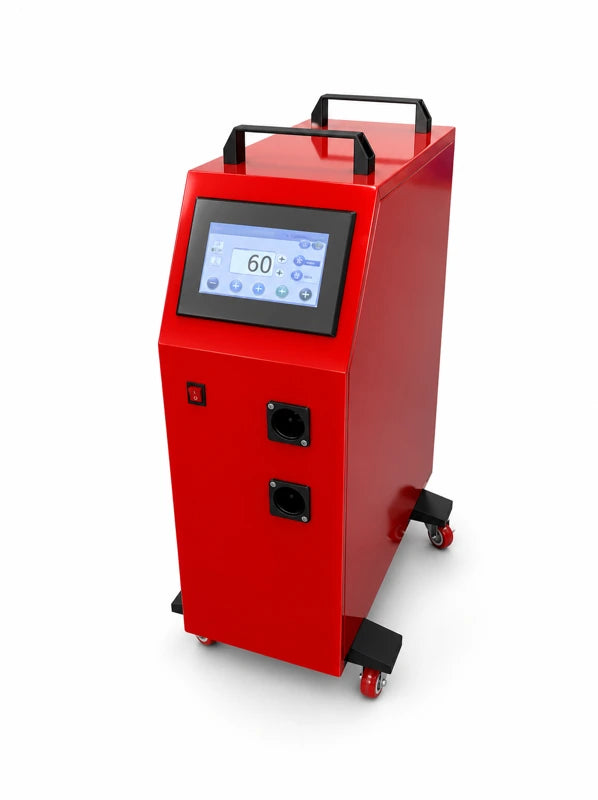

- Dvoudrátový podavač SUP-AMF-D (standardní): dvoudrátový balíček pro standardní svařování s vysokým navařovacím výkonem.

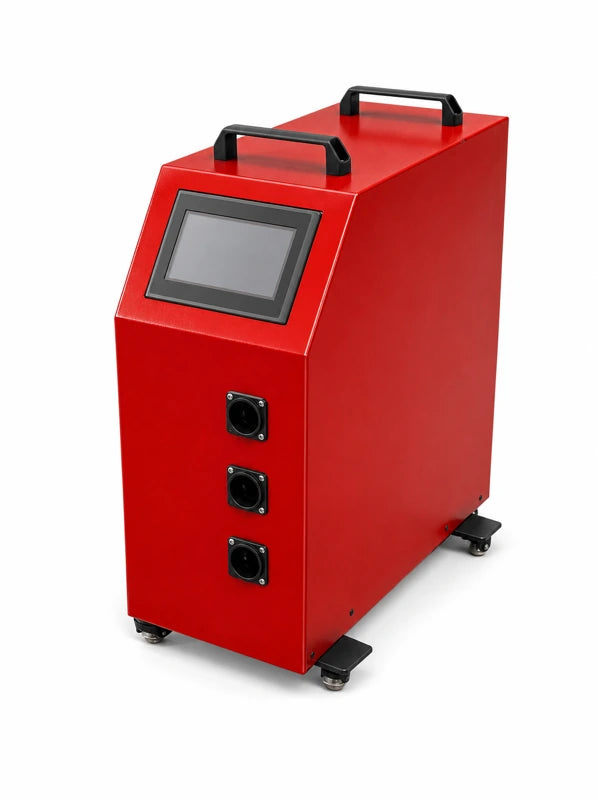

- Třídrátový podavač SUP-AMF-T: současně podává až tři dráty; podporuje plný drát z uhlíkové a nerezové oceli.

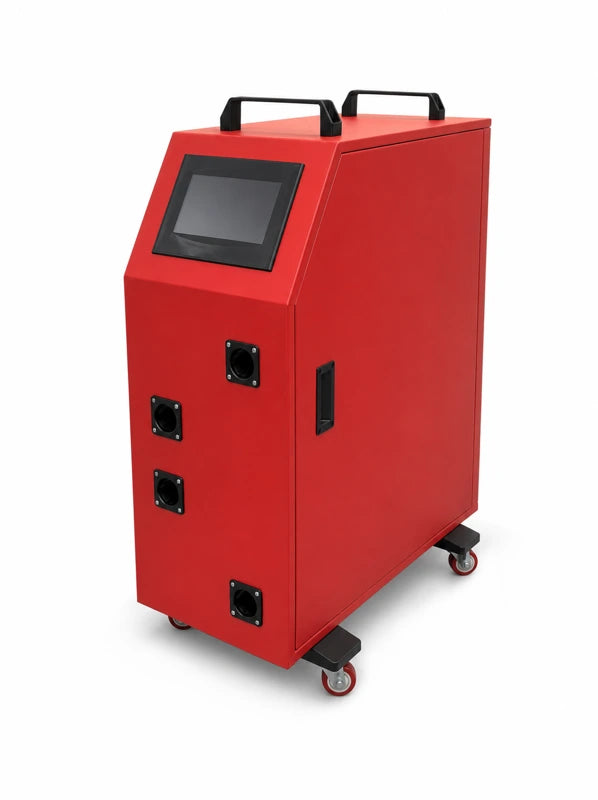

- Čtyřdrátový podavač SUP-AMF-Q: systém se čtyřmi motory pro až čtyři dráty; podporuje plný drát z uhlíkové oceli, nerezové oceli a hliníku.
Obsah balení
Manuál SUP53T uvádí následující standardní tovární konfiguraci. Vybraný balíček podavače drátu se dodává navíc k této sadě svařovací hlavy a řídicího systému. Pokud se dodaná konfigurace liší od ilustrace v manuálu, má přednost potvrzená objednávka.
Standardní tovární konfigurace SUP53T
| Položka | Specifikace | Množství |
|---|---|---|
| Ruční oscilační laserová svařovací hlava | SUP53T | 1 |
| Řídicí systém laserového svařování | SUP-LWS-D | 1 |
| Displej | 10,1palcový stejnosměrný | 1 |
| Displejový kabel, vertikální boční vývod | 1 m | 1 |
| Systémový propojovací kabel | 31T, 10 m | 1 |
| Spínaný napájecí zdroj | 100FGC-24 | 1 |
| Ochranné sklo | D25T3 | 5 |
| Zaostřovací válec | 53T | 1 |
| Měděná tryska pro dvojitý drát | AS-12D / AS-16D / AS-20D | 1 ks |
| Velká krokosvorka | - | 1 |
Obsah balení podavače drátu
| Položka v balení | SUP-AMF-D Dual-Wire |
SUP-AMF-T Triple-Wire |
SUP-AMF-Q Quad-Wire |
|---|---|---|---|
| Podavač drátu | SUP-AMF-D × 1 Včetně koleček V1216 × 4 |
SUP-AMF-T × 1 | SUP-AMF-Q × 1 |
| Základny | SUP-AMF-D/T × 2 | Základna × 2 | SUP-AMF-D/T × 2 |
| Napájecí kabel | Třížilový letecký kabel, 5 m × 1 | Třížilový letecký kabel, 5 m × 1 | Třížilový letecký kabel, 5 m × 1 |
| Signální kabel | 6žilový letecký kabel, 10 m × 1 | Letecký signální kabel, 10 m × 1 | 6žilový letecký kabel, 10 m × 1 |
| Trubička pro podávání drátu | Trubička pro podávání dvou drátů Fe0820-5 × 1 Trubička Fe0816-5 7060 × 1 |
Trubička pro podávání tří drátů Fe0820-5 × 1 | Trubička pro podávání dvou drátů Fe0820-5 × 2 |
| Měděné trysky | AS-12D × 2 AS-16D × 2 AS-20D × 2 |
AS-16T × 2 AS-20T × 2 |
Měděná tryska pro čtyři dráty × 2 |
| Vodicí hroty / kolíky | Dva dráty: 1,2, 1,6 a 2,0 × 1 od každého Sada příslušenství: 0,8, 1,0, 1,2 a 1,6 × 1 od každého |
Tři dráty: 1,6 a 2,0 × 1 od každého | Dva dráty: 1,6 × 2 a 2,0 × 2 |
| Držáky / spojovací bloky | Spojovací blok LJ21AD pro dva dráty × 1 | Držák pro tři dráty × 1 Nastavovací blok délky 59 × 1 Spojovací bloky 21S a 20S × 1 od každého |
Držák pro čtyři dráty × 1 |
| Další válečky / nástroje | Válečky typu V2025 × 4 Válečky typu V0810 × 2 Přímé vodicí trubičky 60 mm a 100 mm Vidlicové klíče 12/14 a 14/17 Šestihranné klíče 2 mm a 4 mm |
- | Válečky typu V1216 × 4 |
Ke stažení
Superlasercut SUP53T 6000W Návod k laserové svařovací hlavěPřed objednáním
Před objednáním potvrďte model laserového zdroje, rozhraní optického vlákna, chladicí okruh, přívod ochranného plynu, materiál a průměr drátu a požadovanou kapacitu podavače. Tato nabídka obsahuje svařovací hlavu, řídicí systém a podavač drátu, nikoli kompletní laserový svařovací stroj.
Často kladené dotazy
Obsahuje tato nabídka kompletní laserový svařovací stroj?
Ne. Obsahuje konfiguraci svařovací hlavy a řídicího systému SUP53T a zvolený podavač drátu. Kompatibilní vláknový laserový zdroj, vodní chladič, skříň stroje, systém ochranného plynu a další integrační součásti nejsou zahrnuty, pokud to není výslovně potvrzeno v objednávce.
Jaký výkon laseru a vlnovou délku SUP53T podporuje?
SUP53T je určen pro kontinuální vláknové lasery s výkonem až 6000 W při vlnové délce 1080 ± 10 nm.
Který podavač drátu mám zvolit?
Pro standardní konfiguraci se dvěma dráty zvolte SUP-AMF-D, pokud je vyžadováno podávání tří drátů, zvolte SUP-AMF-T a pro nejvyšší kapacitu čtyř drátů zvolte SUP-AMF-Q. Pokud potřebujete pomoc s výběrem, zašlete materiál svařence, průměr drátu, typ spoje a požadovanou rychlost navařování.
Jaké materiály drátu jsou podporovány?
V návodu k SUP-AMF-T je uveden plný drát z uhlíkové oceli a nerezové oceli. V návodu k SUP-AMF-Q je navíc uveden plný hliníkový drát. Před objednáním potvrďte zvolený podavač, podávací kolečko, trubičku a průměr drátu.
Jaká je rychlost podávání drátu?
Dodávané vícedrátové podavače podporují nastavitelný rozsah rychlosti podávání 15–600 cm/min a nepřetržitý nebo pulzní provoz.
Vyžaduje svařovací hlava chlazení vodou?
Ano. SUP53T je chlazený vodou. Před emisí laseru musí být chladicí okruh správně dimenzován, připojen a v provozu.
Lze u SUP53T přepínat svařovací procesy z pistole?
Ano. Nezávislé procesní tlačítko na pistoli umožňuje přepínat mezi třemi přednastavenými procesy a rychle upravovat rychlost podávání drátu, výkon laseru a amplitudu vychylování.
Jaké informace mám poskytnout pro potvrzení kompatibility?
Uveďte prosím značku a model laserového zdroje, jmenovitý výkon, rozhraní optického vlákna, konfiguraci chlazení, ochranný plyn, materiál a tloušťku, materiál a průměr drátu a preferovaný podavač pro dva, tři nebo čtyři dráty.
