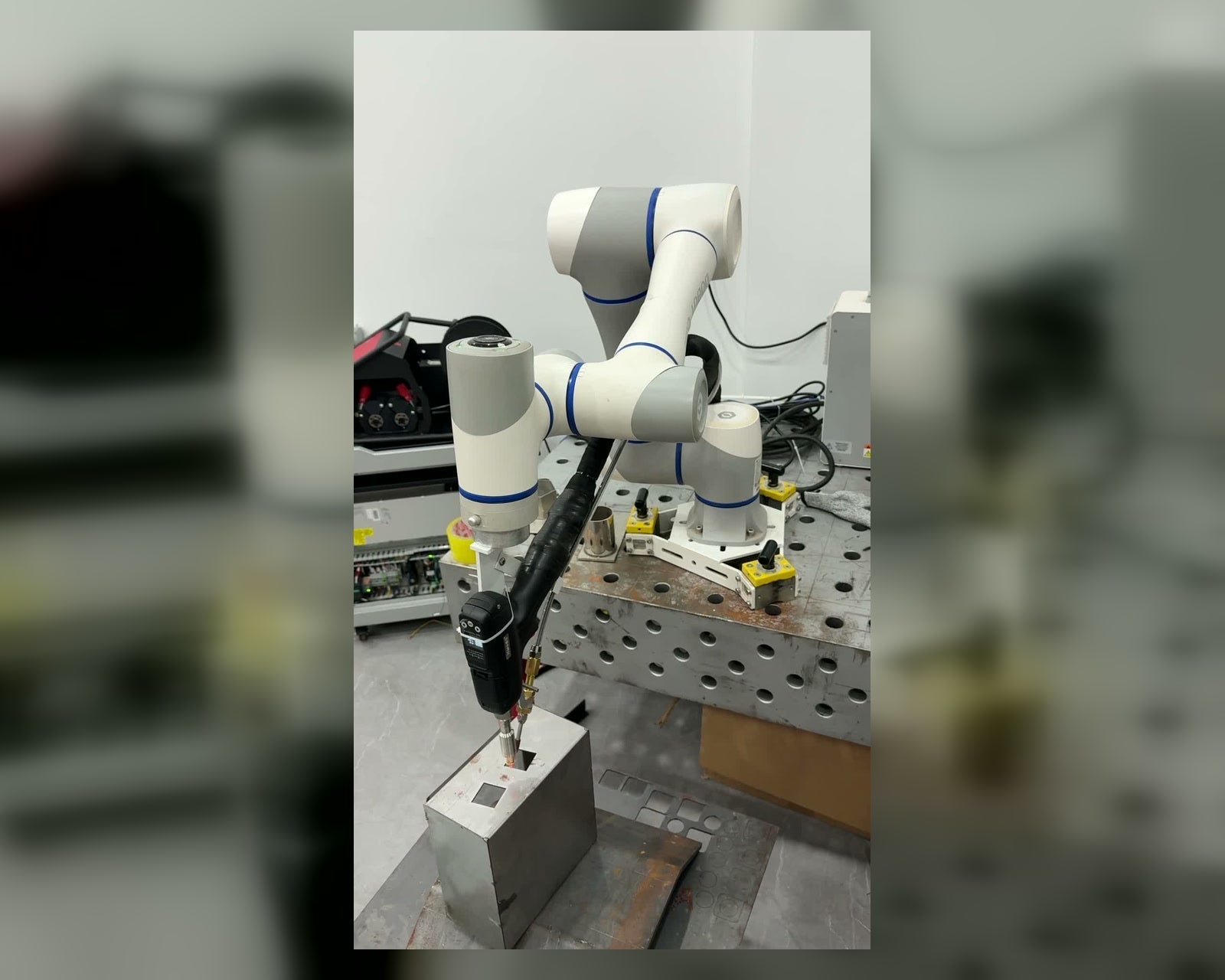

Czy ręczny spawacz laserowy może stać się narzędziem do spawania i lekkiego cięcia prowadzonym przez robota? W tym projekcie DIY użyliśmy ręcznego spawacza laserowego WeldAir jako systemu bazowego, zamocowaliśmy ręczną głowicę spawalniczą na robocie współpracującym i podłączyliśmy podstawowe sygnały procesu, aby robot mógł powtarzać nauczoną ścieżkę.
Demo: cobot prowadzi ręczną głowicę laserową WeldAir przez proste testy cięcia i spawania.
Dlaczego warto spróbować konwersji cobotem?
Ręczne spawanie laserowe jest elastyczne, ale ostateczny efekt w dużej mierze zależy od operatora. Kąt spawania, prędkość przesuwu, stabilność ręki, postawa i zmęczenie wpływają na spoinę. Przy powtarzalnym spawaniu jednego produktu praca ręczna może być męcząca, a utrzymanie stałej jakości trudne na dłuższą metę.
Bruce, inżynier stojący za tą konwersją DIY, zaczął od tego praktycznego problemu. Jeśli robot współpracujący może zastąpić ruch ramienia operatora, proces staje się łatwiejszy do powtórzenia. Ręczny system laserowy nadal dostarcza laser, głowicę spawalniczą, gaz i podawanie drutu, podczas gdy cobot zapewnia kontrolowany ruch.
Pomysł jest prosty: zachować znany sprzęt ręcznego lasera WeldAir, ale użyć robota współpracującego jako platformy ruchu do powtarzalnych ścieżek spawania i lekkich testów cięcia.
Dlaczego nie zamontować ręcznej głowicy na module CNC?
Wielu użytkowników pyta, czy ręczna głowica do spawania laserowego może być zamocowana na małym stole CNC lub module ruchu XY do cięcia. Takie podejście ma sens dla płaskich blach, prostych profili i powtarzalnej pracy płaszczyznowej. Jednak nie zawsze jest to najlepsze rozwiązanie dla sposobu pracy użytkowników ręcznych laserów.
W wielu warsztatach wymagania dotyczące cięcia są okazjonalne, materiał nie jest zbyt gruby, a prawdziwa wartość nadal tkwi w elastycznym spawaniu. Stały stół może być przydatny, ale ogranicza przedmiot obrabiany do rozmiaru stołu i głównie płaskiej geometrii. Cobot może obejść element, podejść pod różnymi kątami i bardziej naturalnie przełączać się między spawaniem a lekkimi demonstracjami cięcia.
| Temat | Małe CNC lub moduł XY | Konwersja WeldAir + Cobot |
|---|---|---|
| Platforma ruchu | Głowica laserowa jest zamocowana na stole z płaskim ruchem. | Ręczna głowica WeldAir jest zamocowana na końcu robota współpracującego. |
| Dopasowanie przedmiotu obrabianego | Element zwykle musi pasować do stołu lub obszaru mocowania. | Robot może zbliżyć się do przedmiotu obrabianego i podejść z różnych stron. |
| Ustawienie ścieżki | Zazwyczaj bliższe programowaniu CNC lub importowanym płaskim profilom. | Można użyć ręcznego prowadzenia do punktów i prostych trajektorii. |
| Najlepsze zastosowanie | Płaskie, powtarzalne cięcie na stole. | Powtarzalne spawanie, dostęp trójwymiarowy, demonstracje i lekkie testy cięcia. |
| Główne ograniczenie | Mniej elastyczne przy nietypowych lub trójwymiarowych elementach. | Nie zastępuje dedykowanej, szybkiej laserowej wycinarki do blach. |
Podstawowy proces DIY
Sama konwersja nie jest skomplikowana w koncepcji. Główne prace to montaż mechaniczny, dopasowanie sygnałów, nauka ścieżki i dostrojenie procesu.
- Zaprojektuj uchwyt: stwórz metalowy uchwyt montażowy, który przymocuje ręczną głowicę spawalniczą WeldAir do końcowej flanszy cobota.
- Połącz sygnały: podłącz kluczowe sygnały procesowe między ręczną spawarką laserową a systemem sterowania robota.
- Naucz ścieżkę: użyj ręcznego prowadzenia cobota, aby stworzyć powtarzalną trajektorię cięcia lub spawania.
- Dostosuj parametry: w razie potrzeby reguluj wysokość ogniskowania, ciśnienie gazu, prędkość, moc lasera i sposób podawania drutu.
Krok 1: Zbuduj stabilny uchwyt montażowy
Pierwszym krokiem jest zaprojektowanie metalowej części konstrukcyjnej, która mocno utrzyma ręczną głowicę spawalniczą WeldAir na robocie współpracującym. Ten uchwyt może wydawać się drobnym szczegółem, ale bezpośrednio wpływa na stabilność, bezpieczeństwo i powtarzalność.
Uchwyt musi utrzymać głowicę sztywną podczas ruchu, zapewnić wystarczająco dużo miejsca na konserwację dyszy i soczewki oraz unikać przeciążenia nadgarstka robota. Ważne jest także prowadzenie kabli. Kabel światłowodowy, kabel sterujący, przewód gazowy i ścieżka podawania drutu nie mogą być naciągane ani przyciskane podczas ruchu robota.
Krok 2: Podłącz sygnały procesowe
Po zamontowaniu głowicy spawalniczej, spawarka laserowa ręczna i robot muszą się komunikować. W tym projekcie kluczowe sygnały obejmowały emisję lasera, sterowanie spawaniem, podawanie drutu oraz nadmuch gazu osłonowego lub pomocniczego.
Celem nie jest niepotrzebne komplikowanie systemu. Celem jest synchronizacja. Gdy robot osiągnie punkt startowy, proces powinien rozpocząć się we właściwej kolejności. Gdy robot zakończy ścieżkę, laser i powiązane wyjścia powinny niezawodnie się zatrzymać.
Krok 3: Naucz ścieżkę cięcia lub spawania
W tym miejscu przydaje się robot współpracujący do prac DIY. Zamiast pisać skomplikowany program robota od podstaw, operator może ręcznie przesuwać cobota, rejestrować punkty i tworzyć powtarzalną ścieżkę.
W teście cięcia zwykle skupiamy się na trajektorii, wysokości cięcia, ciśnieniu gazu, mocy lasera i prędkości ruchu robota. W teście spawania operator musi także uwzględnić kąt palnika, pozycję spoiny, podawanie drutu i prędkość spawania.
Krok 4: Dostosuj ogniskowanie, gaz i prędkość
Pierwsze cięcie lub spawanie rzadko jest ostatecznym wynikiem. Proces wymaga dostrojenia. Główne punkty regulacji Bruce'a to pozycja ogniskowania, odległość między głowicą spawalniczą a materiałem, ciśnienie gazu oraz prędkość ruchu robota.
Jeśli krawędź cięcia nie jest czysta, zespół może dostosować wysokość ogniskowania, siłę gazu i prędkość. Jeśli wynik spawania jest niespójny, zespół może sprawdzić kąt palnika, dokładność ścieżki, podawanie drutu i parametry lasera.
Gdzie to rozwiązanie ma sens
Ta konwersja WeldAir + cobot jest najlepiej rozumiana jako elastyczna koncepcja automatyzacji, a nie jako zamiennik dedykowanej wycinarki laserowej do blach. Jest przydatna, gdy praca wymaga powtarzalności, ale nie uzasadnia budowy pełnej platformy CNC do cięcia.
- Powtarzalne spawanie pojedynczego produktu, gdzie zmęczenie ręczne wpływa na spójność.
- Trójwymiarowe lub skośne elementy, które nie pasują naturalnie na płaskim stole.
- Próby małoseryjne, walidacja integratora lub demonstracje warsztatowe.
- Testy lekkiego cięcia, gdzie objętość i grubość cięcia są ograniczone.
- Klienci, którzy chcą zbadać automatyzację przy użyciu istniejącego ręcznego spawacza laserowego.
Uwagi inżynierskie przed próbą
- Sprawdź ładowność: potwierdź ładowność robota, moment obrotowy nadgarstka, wagę uchwytu, wagę głowicy i obciążenie kabli przed uruchomieniem ścieżek.
- Chroń kable: zaplanuj trasy światłowodu, gazu, przewodów elektrycznych i podawania drutu tak, aby ruch robota nie powodował naprężeń ani ostrych zagięć.
- Stosuj bezpieczną sekwencję: wyjście lasera, gaz, podawanie drutu i ruch robota powinny być uruchamiane i zatrzymywane w kontrolowanej kolejności.
- Priorytet bezpieczeństwa: stosuj odpowiednie osłony laserowe, blokady, środki ochrony osobistej, odciąg dymów, przycisk awaryjnego zatrzymania oraz lokalne procedury bezpieczeństwa.
Podsumowanie
Ten projekt DIY pokazuje praktyczny sposób przekształcenia ręcznego spawacza laserowego WeldAir w narzędzie procesowe prowadzone przez robota. Konwersja zaczyna się od uchwytu montażowego, przechodzi przez dopasowanie sygnałów, a następnie wykorzystuje naukę cobota do powtarzania ścieżek cięcia lub spawania.
Nie ma to na celu zastąpienia profesjonalnej wycinarki laserowej CNC. Zamiast tego daje użytkownikom ręcznych laserów inną drogę: zachować elastyczność systemu ręcznego lasera, ale pozwolić robotowi współpracującemu wykonywać powtarzalne ruchy.
Do prawdziwej oceny projektu przygotuj rodzaj materiału, grubość, zdjęcia części, pożądaną jakość spawania lub cięcia, kształt ścieżki, ograniczenia mocowania, zasięg robota oraz wymagania dotyczące bezpieczeństwa. Te szczegóły decydują, czy lepszym rozwiązaniem jest stały moduł CNC, konwersja cobota czy dedykowana maszyna.
