Seria Slicer: Szybka maszyna do cięcia laserem światłowodowym z metalową rurką

I. Wstęp

Nasza szybka maszyna do cięcia laserem światłowodowym z rurami metalowymi jest idealna do obróbki rur metalowych w różnych gałęziach przemysłu. Nieustannie wprowadzamy innowacje, aby oferować zaawansowane technologie oraz możliwości badawczo-rozwojowe, a jednocześnie dostosowywać rozwiązania do konkretnych potrzeb, dostarczając najlepsze opłacalne produkty laserowe na rynku.

Aplikacje

Maszyna doskonale sprawdza się w branżach m.in.:

• Akcesoria sprzętowe
• Meble
• Wyposażenie łazienki
• Wyposażenie medyczne
• Sprzęt sportowy
• Produkcja samochodów
• Dekoracja architektoniczna
• Urządzenia elektryczne
• Wyposażenie windy

II. Wprowadzenie produktów

Nazwa i przeznaczenie sprzętu

• Nazwa: Seria SF-Slicer: Profesjonalna, szybka laserowa maszyna do cięcia rur
• Przeznaczenie: Cięcie różnego rodzaju rur na dowolny kształt.

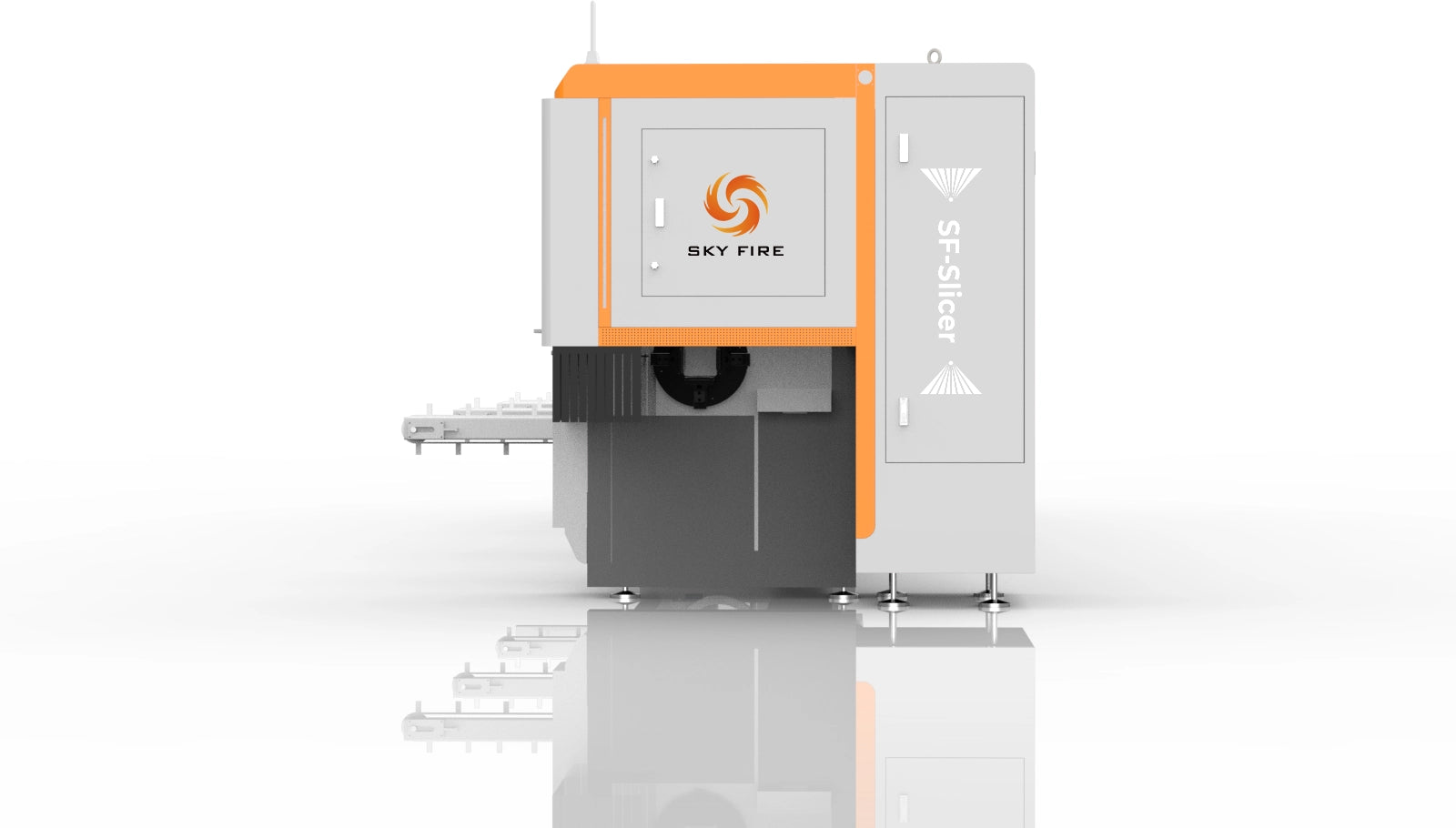

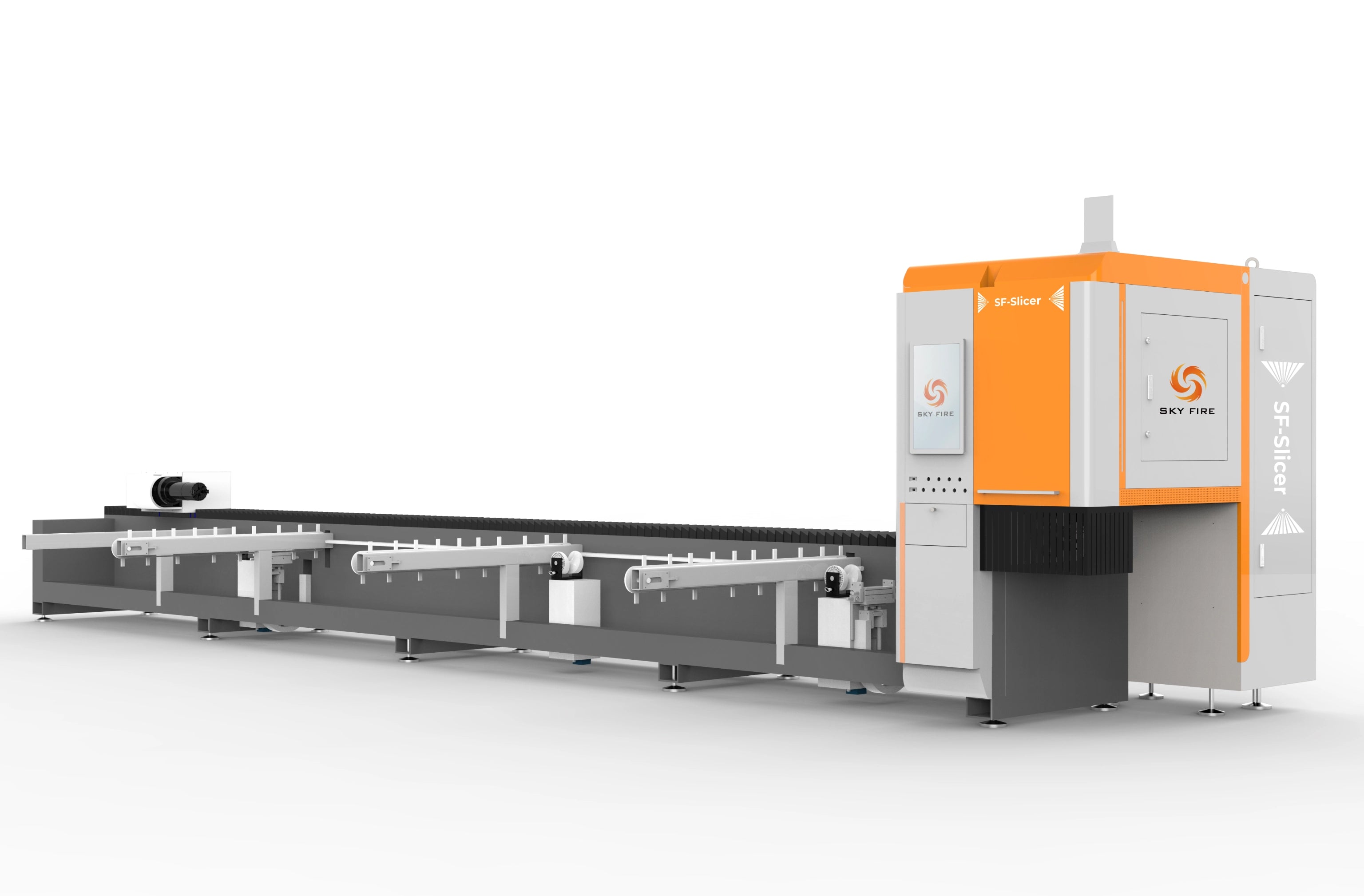

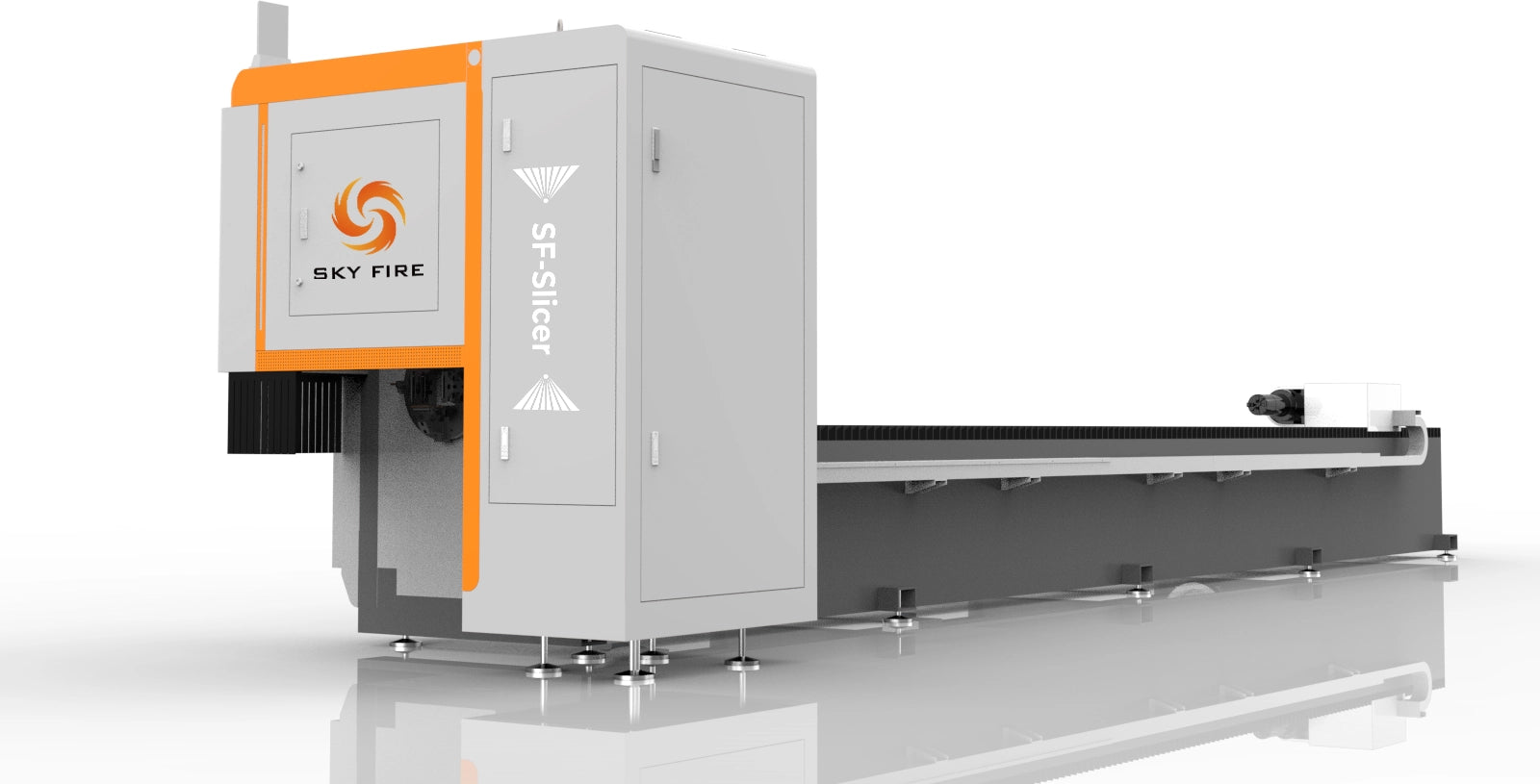

Obraz urządzenia

Funkcje sprzętu laserowego

Nasza maszyna oferuje:

• Duża prędkość i wysoka wydajność: z przyspieszeniem do 1,6Gjest 5-6 razy wydajniejsza od zwykłej maszyny do cięcia rur.
• Szeroki zakres cięcia i łatwa obsługa: maszyna może ciąć różne typy rur, w tym rury okrągłe, rury kwadratowe, rury eliptyczne, rury o specjalnych kształtach itp.
• Mały obszar ślepy materiału ogona, oszczędzający materiał i redukujący kolejne procesy.
• Cięcie śledzące: wyposażone w zintegrowany regulator wysokości ułatwiający obsługę zdeformowanych rur.

Opcje karmienia

Opcje: ręczny / półautomatyczny / w pełni automatyczny.

Precyzyjny proces wyżarzania łóżka

W łożu zastosowano rygorystyczne procesy spawania i wyżarzania, aby zapewnić długoterminową stabilną pracę i dokładność cięcia.

Parametry sprzętu

III. Wprowadzenie do podstawowego komponentu

Generator laserowy 3-1: Raycusa / MAKS

• Modułowa konstrukcja, stabilna wydajność: W konstrukcji wewnętrznej zastosowano oddzielną konstrukcję modułów fotoelektrycznych, zapewniając stabilniejszą pracę.
• Wygodna konserwacja, krótsze przestoje: Moduły optyczne, moduły elektryczne, jednostki sterujące i jednostki napędowe można bezpośrednio wymieniać, modernizować i konserwować u klienta.
• Możliwość dostosowania do różnych potrzeb: Użytkownicy mogą wybierać włókna o różnych średnicach rdzenia w oparciu o różnorodne wymagania przetwarzania, spełniając zróżnicowane potrzeby przetwarzania.
• Jednolity rozkład energii płyty świetlnej, stabilne przetwarzanie: Redukuje odpryski spawalnicze, dzięki czemu cięcie grubych blach jest bardziej stabilne.
• Wiele scenariuszy, szerokie zastosowania: Można zintegrować z głowicami do obróbki laserowej, skanerami galvo, robotami, obrabiarkami itp., do precyzyjnego cięcia laserowego, precyzyjnego spawania, stosowanego w 3C, sprzęcie, medycynie, motoryzacji, lotnictwie i innych dziedzinach.

Głowica do cięcia laserowego 3-2: Ospri / Raytools

Opis produktu:

• Pochodzi ze Szwajcarii, dziedziczy jakość. Ray Tools może dostarczyć różne produkty laserowej ścieżki optycznej – głowice do obróbki laserowej, ramiona prowadzące światło i powiązane urządzenia peryferyjne. Ich produkty są wszechstronne, wydajne i różnorodne, zaspokajając różne potrzeby producentów OEM w zakresie obróbki laserowej: cięcie, spawanie, obróbka powierzchni.

Cechy:

• Poziom pyłoszczelności IP65: Całkowicie zamknięta ścieżka optyczna, praktycznie zerowe ryzyko zanieczyszczenia soczewki.
• Regulacja ostrości: Elastycznie dostosowuj skalę ostrości, ujednolicaj zerową pozycję ogniskowania i nie martw się już o dostosowywanie parametrów procesu.
• Cechy konstrukcyjne: Modułowa, wydłużona konstrukcja dyszy minimalizująca kolizję z obrabianym przedmiotem.
• Mechanizm chłodzący: Soczewka kolimacyjna, soczewka skupiająca i dysza mają wbudowane funkcje chłodzenia, skutecznie rozwiązując problemy związane z ciepłem podczas cięcia.
• Ulepszony interfejs: Zintegrowana konstrukcja korpusu i ulepszony interfejs światłowodowy QBH nie powodują już zacięć spowodowanych rdzą lub wyciekami wody.
• Dane techniczne:

• Funkcja	Specyfikacja
  Interfejs światłowodowy	QBH
  Przysłona światła	28mm
  Ogniskowa obiektywu kolimacyjnego	100 mm
  Ogniskowa soczewki skupiającej	155mm
  Soczewka ochronna - kolimacyjna	Φ24,9 mm * 1,5 mm
  Soczewka ochronna - ustawianie ostrości	Φ27,9 mm * 4,1 mm
  Specyfikacje dysz	Pojedyncza warstwa, podwójna warstwa, niestandardowe
  Otwór dyszy	1,2 mm, 1,5 mm, 2,0 mm, 2,5 mm, 3,0 mm
  Pomocnicze ciśnienie gazu	＜25 barów
  Waga	≈3,5 kg

3-3 System sterowania: FSCUT3000S

Przegląd produktów:

• System kontroli cięcia laserowego FSCUT3000 to wysokowydajny system sterowania laserem w otwartej pętli, opracowany niezależnie przez Shanghai Bochu Electronic Technology Co., Ltd. Jest szeroko stosowany w obszarach cięcia laserowego metali i niemetali. Ze względu na wyjątkową wydajność w dziedzinie cięcia laserem światłowodowym średniej mocy, jest preferowany przez zaawansowanych użytkowników.

Cechy:

• Sterowanie adaptacyjne: Obsługuje kompensację odchylenia rdzenia w czasie rzeczywistym, zmniejsza wymagania dotyczące mocowania rurki i znacznie poprawia dokładność przebijania otworów. Obsługuje cięcie stali kątowej i stali kanałowej. Obsługuje ustawianie indywidualnych procesów naroży w celu poprawy jakości cięcia naroży rur. Obsługuje automatyczny załadunek i rozładunek oraz cykliczne przetwarzanie, obsługuje standardowe zautomatyzowane działania karmienia. Kompatybilny ze wszystkimi funkcjami systemu cięcia laserowego FSCUT2000.
• Wysoka precyzja: System sterowania w otwartej pętli, wykorzystujący algorytm sterowania ruchem piątej generacji firmy Bochu. Dokładność trajektorii wynosi 0,02 mm, dokładność pozycjonowania wynosi 0,001 mm, a dokładność powtarzania pozycjonowania wynosi 0,003 mm. Obsługuje informacje zwrotne z enkoderów w czasie rzeczywistym, dodając narzędzia pomiaru błędów w celu uzyskania optymalnych parametrów ruchu obrabiarki.
• Funkcje oprogramowania: Oprogramowanie do cięcia rur Bochu TubePro (zwane dalej TubePro) to profesjonalne oprogramowanie do cięcia używane do obróbki różnych rur. Bezproblemowo integruje się z oprogramowaniem do zagnieżdżania Tubest, z zagnieżdżaniem części do obsługi Tubest, wycinaniem wspólnych krawędzi, procesami podstawowymi i obsługą procesów specjalnych. Po wyeksportowaniu pliku obróbki możesz bezpośrednio użyć TubePro do cięcia.

3-4 jednoosiowy system serwo

Jednoosiowy system serwo Inovance to wysokowydajny system serwo prądu przemiennego dla średniej i małej mocy. Seria produktów ma zakres mocy od 50 W do 7,5 kW i obsługuje Modbus. Obsługuje protokoły komunikacyjne, takie jak CANopen, CANlink, Profinet, a dzięki odpowiedniemu interfejsowi komunikacyjnemu można połączyć w sieć wiele serwonapędów i pracować w koordynacji z lepszą maszyną.

3-5 Agregat wody lodowej: Hanli

◆ Agregat wyposażony jest w wysokiej jakości pompę obiegową ze stali nierdzewnej o dużym przepływie, dużej wysokości podnoszenia, niskim poziomie hałasu i długiej żywotności. Zbiornik wody, rurociągi i części zaworów ze stali nierdzewnej nigdy nie rdzewieją.

◆ System sterowania wykorzystuje sterownik komputerowy z procesorem, co zapewnia pełną automatyczną kontrolę. Obsługa jest prosta i intuicyjna. Dokładność sterowania sięga ± 0,1 ℃; Posiada funkcję automatycznej diagnostyki usterek, bezpośrednio wyświetlającą punkt usterki na ekranie, zachęcając użytkowników do szybkiego podjęcia działań, aby zapobiec uszkodzeniu komponentów i sprzętu.

◆ Precyzyjny agregat wody lodowej „podwójnej temperatury” zapewnia stabilną i precyzyjną kontrolę temperatury wody dla lasera, a także zapewnia temperaturę wody zbliżoną do temperatury otoczenia w celu chłodzenia soczewki. Rozwiązuje to problem uszkodzenia soczewki przez kondensację w wyniku chłodzenia wodą w niskiej temperaturze, co czyni go najlepszym wyborem do ogólnego chłodzenia sprzętu laserowego.

IV. Lista konfiguracji

V. Analiza wykorzystania sprzętu

5.1 Podstawowe wymagania dotyczące użytkowania

1. Wymagania środowiskowe dla lasera światłowodowego: temperatura 15-35 ℃, wilgotność względna poniżej 85%.

2. Szafa rozdzielcza zasilania na miejscu: 380V50Hz, wyposażona w zabezpieczenie przeciwzwarciowe itp.

3. Sprzęt powinien być specjalnie uziemiony, a rezystancja uziemienia nie powinna przekraczać 4 Ω.

4. Należy zapewnić niezbędny sprzęt do podnoszenia i personel.

5. Należy zapewnić materiały takie jak blachy stalowe wymagane do debugowania sprzętu na miejscu.

6. Niezbędne warunki pomocnicze do normalnej pracy urządzenia do cięcia laserowego:

   ①Znamionowe napięcie wejściowe urządzenia: 380 V/50 Hz; Stabilność napięcia: ±5% (zalecany regulator napięcia).

   ②Urządzenie dostarczające sprężone powietrze (zaproponuj konfigurację zbiornika powietrza, zimnej suszarki); Ciśnienie znamionowe: wysokie ciśnienie nie mniejsze niż 1,6Mpa, niskie ciśnienie nie mniejsze niż 0,6Mpa; Przepływ powietrza: większy niż 1,0m3/min, objętość: 1 m3.

   ③Gazy pomocnicze; Cięcie gazu pomocniczego, wymóg czystości; Azot (N2) ≥99,99%, sprężone powietrze ≥1,6 Mpa. (W przypadku rur o średnicy poniżej 3 mm (stal węglowa, stal nierdzewna) można zastosować cięcie powietrzem, co jest bardziej opłacalne).

5.2 Instrukcje i wymagania dotyczące instalacji

• Po podpisaniu umowy nasza firma możliwie najszybciej pozna położenie geograficzne Twojej fabryki, aby określić konkretne miejsce instalacji sprzętu. Instrukcję instalacji sprzętu udostępnimy w ciągu 7 dni roboczych od wejścia umowy w życie.

• Przed instalacją i debugowaniem należy przygotować fundament sprzętu zgodnie z instrukcją instalacji dostarczoną przez naszą firmę, aby upewnić się, że miejsce instalacji sprzętu spełnia wymagania dotyczące instalacji sprzętu.

• Po wypełnieniu instrukcji instalacji sprzętu nasz personel przyniesie niezbędne narzędzia do przeprowadzenia instalacji i usuwania usterek po przybyciu towaru. W ciągu 5 dni będziemy odpowiedzialni za zakończenie instalacji, debugowanie, testowanie wskaźników technicznych, próbne cięcie, szkolenie, odbiór i dostarczenie do użytku użytkownika. (Personel zajmujący się szkoleniem technicznym musi zapewnić wyżywienie i zakwaterowanie).

• Cały sprzęt objęty umową zostanie zainstalowany i debugowany przez naszą firmę. Po zakończeniu instalacji i debugowania sprzętu nasza firma najpierw dokona samokontroli sprzętu. Kiedy wszystkie wskaźniki techniczne spełnią wymagania techniczne umowy, obie strony przyjmą i będą używać sprzętu.

VI. Analiza kosztów operacyjnych sprzętu

6-1 Zużycie energii elektrycznej (przykład: 1500 W)

6-2 Gaz (Przykład: Sprężarka powietrza 15KW/1,6Mpa)

6-3 Materiały eksploatacyjne

Uwagi: W oparciu o 300 godzin użytkowania jest to około 0,2 mb/godzinę. Koszt użytkowania pojedynczej maszyny o mocy 1500W wynosi: (zużycie prądu + sprężarka powietrza + materiały eksploatacyjne). Prąd 6,6 + gaz 9 + materiały eksploatacyjne 0,2 = 16 RMB/godz.

Wydajność (oficjalne dane dotyczące lasera)

Total Weight: About 4 tons; dimension: 9210mm (L) x 1940mm (W) x 2100mm (H).
