FSCUT5000: System magistrali EtherCAT do cięcia rur wytłaczanych
Nie można załadować dostępności odbioru
Masz pytania?
Nie wahaj się skontaktować
Przegląd produktu
Przegląd
FSCUT5000: system magistrali EtherCAT do cięcia rur wytłaczanych
FSCUT5000: system magistrali EtherCAT do cięcia rur wytłaczanych to system sterowania laserowego dla przemysłowych nabywców, którzy muszą ocenić dopasowanie aplikacji, opcje modeli, specyfikacje, kompatybilność, pobrania i wymagania zamówieniowe przed zakupem.
Seria FSCUT5000 to system magistrali EtherCAT specjalnie zaprojektowany dla maszyn do cięcia rur laserem światłowodowym. FSCUT5000A stosowany w strukturze 3-uchwytowej, FSCUT5000B w strukturze 2-uchwytowej, współpracuje z oprogramowaniem TubesT 3D nesting, co zapewnia najwyższą wydajność i minimalne odpady.
Najlepsze dla
- Projekty sterowania maszyną do cięcia laserowego, ruchu, nesting lub modernizacji wymagające dopasowanego oprogramowania i sprzętu.
- Integratorzy sprawdzający model kontrolera, interfejs magistrali, obsługiwaną głowicę tnącą, system serwo i oprogramowanie procesowe.
- Zespoły serwisowe potrzebujące instrukcji, schematów okablowania i notatek kompatybilności przed uruchomieniem.
Kluczowe cechy
- Sprzęt: CypTronic-Pro, WKB-Wireless Keyboard, BCL4516E-I/O Terminal Board, BCS210E-Height Controller
- Oprogramowanie: TubuPro-3D Cutting i TubesT-3D Nesting
Kompatybilność
- Produkt ma obecnie 2 dostępne opcje. Użyj selektora wariantów, aby wybrać dokładny model, poziom mocy, napięcie, pakiet lub ilość przed zamówieniem.
- Przykładowe opcje to: FSCUT5000A; FSCUT5000B.
- Potwierdź model kontrolera, wersję oprogramowania, komunikację magistralną lub impulsową, kompatybilność serwomechanizmu, kontroler wysokości i wsparcie głowicy tnącej.
- Powiązane odniesienie: FSCUT3000DE
- Powiązane odniesienie: FSCUT 3000S
Specyfikacje
Tabela specyfikacji 1
| Obraz | Nazwa funkcji | Opis i korzyści |
|---|---|---|
| Cięcie 3-uchwytowe | Pasuje do maszyny tnącej 3-uchwytowej o pełnym skoku. Obsługuje pełny ruch 3 uchwytów, poprawia dokładność zapobiegając drganiom rury. | |
| Cięcie 4-uchwytowe | Obsługuje podwójne chwytanie 4-uchwytowe. Obsługuje cięcie ciężkich rur 4-uchwytowych, załadunek i rozładunek. | |
| 7-osiowe ciągnięcie | Obsługuje podwójne chwytanie 3-uchwytowe. Główny podwójny uchwyt dodany do maszyny 2-uchwytowej, łatwy do rozładunku. | |
| Uchwyt podążający | Utrzymaj rurę nieruchomo, popraw precyzję cięcia. Przesuwaj uchwyt w górę i w dół podczas obracania rury, aby ją podtrzymać i zmniejszyć błąd spowodowany drganiami rury. | |
| Cięcie pod kątem | Wsparcie cięcia części fazowanych. Dopasowane do rysunków generowanych przez oprogramowanie nestingowe do cięcia części fazowanych. | |
| Maszyna do cięcia piłą | Przebijanie i piłowanie profili rurowych. Laser + ostrze piły w jednym, przebija i tnie jednocześnie. |
Tabela specyfikacji 2
| Funkcja/cecha | Opis | Obraz |
|---|---|---|
| Automatyczne centrowanie | Wykorzystuje dane osi Z do regulacji w czasie rzeczywistym, zapewniając wysoką precyzję podczas obróbki. | |
| Tryby obróbki | Oferuje „tryb detalu” dla rur przedciętych oraz „tryb pływający” do regulacji w trakcie pracy. | |
| Siedmioosiowe podawanie | Obsługuje maszyny z trzema uchwytami i siedmioma osiami dla efektywnego wykorzystania materiałów i zmniejszenia odpadów. | |
| Rama wspierająca | Adaptacyjna rama dla długich rur z alarmami bezpieczeństwa i opcją automatycznego wyrzutu materiału. | |
| Technika narożnika | Specjalistyczne ustawienia dla ulepszonych cięć narożników rur. | |
| Sterowanie osią Z | Zaawansowane zarządzanie dla lepszej precyzji cięcia, zwłaszcza na narożnikach. | |
| Szybki skok żaby | Maksymalizuje wydajność poprzez zarządzanie podnoszeniem osi Z podczas ruchów jałowych. | |
| Wsparcie różnorodnego cięcia | Obsługuje standardowe rury i profile o specjalnych kształtach, zapewniając dokładne centrowanie. |
Tabela specyfikacji 3
| Funkcja | Opis | Obraz |
|---|---|---|
| Nesting | TubesT obsługuje nesting pojedynczych lub wielu części, maksymalizując oszczędność materiału. | |
| Specjalna wspólna krawędź | Po kompensacji spawania TubesT może przetwarzać elementy pod kątem typowej obróbki krawędzi i zarządzać wspólnymi krawędziami dla identycznych lub różnych części, dążąc do minimalizacji liczby cięć, co oszczędza czas i pieniądze. | |
| Szybki import | TubesT potrafi automatycznie rozpoznać kierunek rozciągania plików IGS i umożliwia jednoczesny import wielu przekrojowych plików IGS. Obsługuje także import plików złożeniowych, znacznie zwiększając efektywność importu. | |
| Obsługa rysunków | W przypadku typowych problemów przy cięciu rur, takich jak wymagania dotyczące dokładności otworów i przeciwdziałanie zakłóceniom przy łączeniu rur, TubesT oferuje różne techniki graficzne dla użytkowników, zapewniając prosty i elastyczny sposób na skrócenie czasu przetwarzania rysunków. | |
| Automatyczne sortowanie | Wszystkie rury (w tym rury o specjalnych kształtach) mogą mieć automatycznie posortowane puste ścieżki ruchu. Dla popularnych rur prostokątnych i okrągłych oferowane są dwie strategie automatycznego sortowania: sortowanie według powierzchni i sortowanie według koła, aby uzyskać bardziej optymalną ścieżkę obróbki. | |
| Obróbka specjalnych kształtów stalowych | Obsługuje techniki obróbki specjalnych kształtów stalowych, takich jak kątownik, ceownik i dwuteownik. Umożliwia także wspólne nestingowanie krawędzi dla tych specjalnych kształtów, znacznie rozszerzając możliwości obróbki urządzeń tnących. | |
| Rysunek części | TubesT posiada funkcję rysunku 3D. Nawet użytkownicy bez doświadczenia w rysunku 3D mogą szybko zacząć. Użytkownicy mogą łatwo wykonywać operacje takie jak rozciąganie, wiercenie otworów, cięcie i rowkowanie V. | |
| Raport nestingowy | Raport nestingowy jest zwięzły i ułatwia operatorom obróbkę płyt. |
Tabela specyfikacji 4

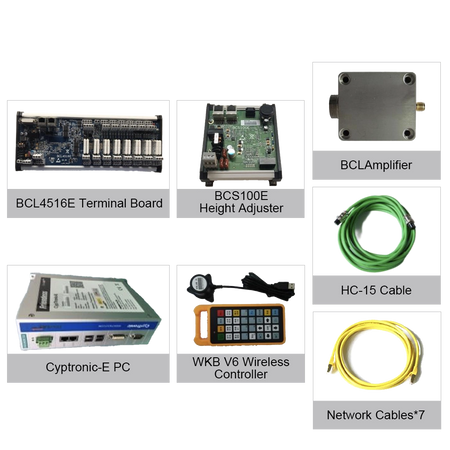

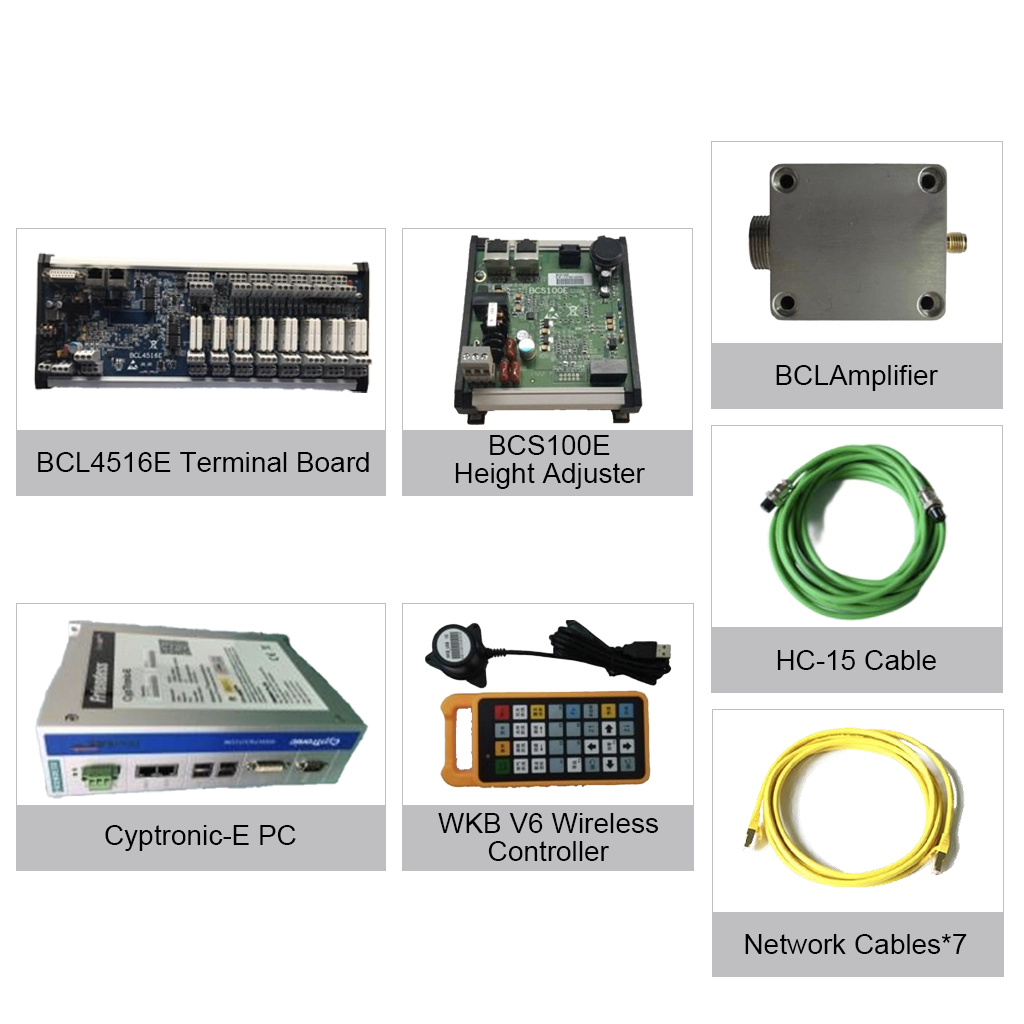

| Jednostka sterowania wysokością BCS100E (Ilość: 1) | Stacja główna magistrali CypTronic-Pro (Ilość: 1) | Płyta terminalowa BCL4516E I/O (Ilość: 1) |
|---|---|---|
| WKB V6 (Ilość: 1) | Przedwzmacniacz BCL-AMP (Ilość: 1) |
Tabela specyfikacji 5
| Ekonomiczny | Standardowy | Profesjonalny | ||
|---|---|---|---|---|
| Podstawowy | Klasyczny | Ekonomiczny | Flagowy | |
| Funkcje i cechy | FSCUT3000DE | FSCUT 3000S | FSCUT 5000B | FSCUT 5000A |
| EtherCAT | ☆ | ☆ | ☆ | |
| Sterowanie podążaniem | ☆ | ☆ | ☆ | |
| Unik | Opcjonalny | ☆ | ☆ | ☆ |
| Automatyczne podawanie | Opcjonalny | ☆ | ☆ | ☆ |
| Rozmiar uchwytu | Opcjonalny | ☆ | ☆ | ☆ |
| Cięcie przelotowe | ☆ | ☆ | ☆ | ☆ |
| 3-uchwytowy | ☆ | |||
| 7-osiowe ciągnięcie | ☆ | |||
| Cięcie pod kątem | Opcjonalny | ☆ | ||
| 4-uchwytowy | ☆ | |||
| Maszyna do cięcia piłą | ☆ | ☆ |
Przed zamówieniem
Potwierdź dokładny model, zastosowanie, konfigurację maszyny, miejsce wysyłki i wymagania instalacyjne przed zamówieniem. W przypadku projektów modernizacyjnych lub niestandardowych udostępnij zdjęcia maszyny, dane z tabliczki znamionowej, aktualną konfigurację, materiały i cele produkcyjne.
Najczęściej zadawane pytania
Którą opcję FSCUT5000: systemu magistrali EtherCAT do cięcia rur wytłaczanych powinienem wybrać?
Wybierz dokładny model lub wariant, który odpowiada Twojej maszynie, poziomowi mocy, interfejsowi i zastosowaniu. Jeśli projekt obejmuje modernizację lub niestandardową integrację, potwierdź kompatybilność przed zamówieniem.
Czy FSCUT5000: system magistrali EtherCAT do cięcia rur wytłaczanych nadaje się do każdego projektu systemu sterowania laserem?
Nie. Ostateczna przydatność zależy od wybranego wariantu, konfiguracji maszyny, materiału, celu procesu i warunków na miejscu. Użyj specyfikacji i uwag dotyczących kompatybilności jako wstępnej kontroli, a następnie potwierdź niepewne szczegóły przed zakupem.
Czy mogę poprosić o instrukcję obsługi lub dokument techniczny?
Jeśli instrukcja obsługi lub karta katalogowa nie są wymienione na stronie, skontaktuj się z Sky Fire Laser, podając model produktu i planowane zastosowanie przed złożeniem zamówienia.
