FSCUT3000S: Rešitev za nadzor rezanja cevi
Ni bilo mogoče naložiti razpoložljivosti prevzema
Imate vprašanja?
Ne oklevajte in stopite v stik z nami
Pregled izdelka
Pregled
FSCUT3000S: rešitev za krmiljenje rezanja cevi
FSCUT3000S: rešitev za krmiljenje rezanja cevi je laserski krmilni sistem za industrijske kupce, ki morajo pred nakupom oceniti primernost aplikacije, možnosti modela, specifikacije, združljivost, prenose in zahteve za naročanje.
Sistem FSCUT3000S je posebej zasnovan za krmiljenje rezanja cevi. Podpira rezanje standardnih cevi (vključno z oblikami kot so pravokotnik, krog, oval, elipsa in obroba), prostih oblik in različnih oblik jeklenih kanalov (T/U/H/L) z izjemno natančnostjo in učinkovitostjo.
Najbolj primerno za
- Projekti za krmiljenje laserskih rezalnih strojev, gibanja, gnezdenja ali nadgradnje, ki potrebujejo usklajeno programsko in strojno opremo.
- Integratorji, ki preverjajo model krmilnika, vmesnik vodila, podprto rezalno glavo, servo sistem in procesno programsko opremo.
- Servisne ekipe, ki potrebujejo priročnike, sheme ožičenja in opombe o združljivosti pred zagonom.
Ključne lastnosti
- Zmanjšuje napako središča cevi med proizvodnjo za izboljšanje natančnosti prebojev.
- Omogoča rezanje jeklenih kanalov.
- Uvaja ločeno tehniko, namenjeno rezanju vogalov.
- Omogoča samodejno nalaganje/razlaganje, ciklično proizvodnjo in hranjenje cevi.
- Ohranja vse funkcionalnosti, ki jih najdemo v sistemu FSCUT2000.
- Uporablja sistem krmiljenja odprte zanke, izboljšan z algoritmi za krmiljenje gibanja pete generacije podjetja Friendess.
- Nudi visoko natančnost glede na pot, pozicioniranje in ponovljivost.
Združljivost
- Ta izdelek trenutno vsebuje 2 navedeni možnosti. Uporabite izbirnik različic, da izberete točen model, raven moči, napetost, paket ali količino pred naročilom.
- Primeri možnosti vključujejo: FSCUT3000S; programska oprema Tubes-T Nesting.
- Potrdite model krmilnika, različico programske opreme, komunikacijo preko vodila ali pulza, združljivost s servo pogonom, krmilnik višine in podporo rezalni glavi.
- Sorodna referenca: FSCUT3000DE
- Sorodna referenca: FSCUT 5000B
- Povezana referenca: FSCUT 5000A
Specifikacije
Specifikacijska tabela 1
| Kategorija | Specifikacija |
|---|---|
| Model | FSCUT3000S |
| Programska oprema | TubePro (za rezanje cevi), CypCut (za rezanje pločevine) |
| Nadzorna kartica | BMC1805 |
| Vrsta vmesnika | 32-bitni PCI vodilo, deluje pri 132MB/s |
| Napajanje | 24V DC pri 2A |
| Nadzor motorja | Pulzni izhod za osi X/Y1/Y2/W; Najvišja frekvenca: 3MHz |
| Nadzor motorja | Povratne informacije enkoderja osi X/Y1/Y2; Najvišja frekvenca vzorčenja: 10MHz |
| Nadzor motorja | Vrat W-osi: dodeljeno rotacijski osi ali enotam za samodejno ostrenje |
| Delovno okolje | Temperaturno območje: 0-55 ℃; Vlažnost: 5%-95% (brez kondenzacije) |
| Namenski vhod | 8 omejitvenih vhodov (za različne osi); 4 izhodi za izhodišče (za različne osi) |
| Namenski izhod | 2 DA izhoda; 1 PWM izhod (možnosti za nastavitve napetosti in natančnosti) |
| Skupni vhod | 15 vhodov (mešanica nizkih in visokih aktivnih nivojev) |
| Skupni izhod | 8 relejskih izhodov, 12 tiristor izhodov (specifične nosilnosti) |
Specifikacijska tabela 2
| Slika | Ime značilnosti | Opis in koristi |
|---|---|---|
| Centriranje posebnega jekla | Izvedite natančno rezanje posebnega jekla. Zmožno centrirati L-oblikovano, U-oblikovano in H-oblikovano jeklo. | |
| Odmik kvadratnega/pravokotnega profila | Olajšajte varilni postopek. Podprti so sedlasti, K-oblikovani, Y-oblikovani, V-oblikovani in X-oblikovani poševni rezi. | |
| Enostransko centriranje | Povečajte natančnost luknje na cevi. Povečajte natančnost rezanja luknje na cevi. | |
| Hitro poravnavanje | Uporabite rezalnik za poravnavo sprednjega konca cevi, zmanjšajte odpadke. Uporabite rezalnik za poravnavo sprednjega konca cevi, prihranite čas in material. | |
| Počasen začetek/konec | Zgladite odsek cevi. Izogibajte se začetku zažganega mesta na nasprotni strani in končnemu izboklini, ki nastane zaradi prezgodnjega padca. | |
| Zaustavitev PLC Nadaljuj | Izboljšajte avtomatizacijo, zmanjšajte odpadke. Odpustite sredinski primež pri rezanju konca, da podaljšate gibanje osi Y in prihranite material. |
Specifikacijska tabela 3
| Značilnost/Karakteristika | Opis | Slika |
|---|---|---|
| Samodejno centriranje | Uporablja podatke osi Z za prilagoditve v realnem času, kar zagotavlja visoko natančnost med obdelavo. | |
| Načini obdelave | Ponuja "način obdelovanca" za predrezane cevi in "plavajoči način" za prilagoditve med delovanjem. | |
| Sedem-osni podajalnik | Podpira stroje s tremi prijemalniki in sedmimi osmi za učinkovito uporabo materialov in zmanjšanje odpadkov. | |
| Podporni okvir | Prilagodljiv okvir za dolge cevi z varnostnimi alarmi in možnostjo samodejnega izpusta materiala. | |
| Tehnika vogala | Specializirane nastavitve za izboljšane reze na vogalih cevi. | |
| Upravljanje osi Z | Napredno upravljanje za boljšo natančnost rezanja, zlasti na vogalih. | |
| Hiter skok žabe | Maksimizira učinkovitost z upravljanjem dviga osi Z med praznim tekom. | |
| Raznolikost podpore rezanja | Obvladuje standardne cevi in jekla posebnih oblik, zagotavlja natančno centriranje. |
Specifikacijska tabela 4

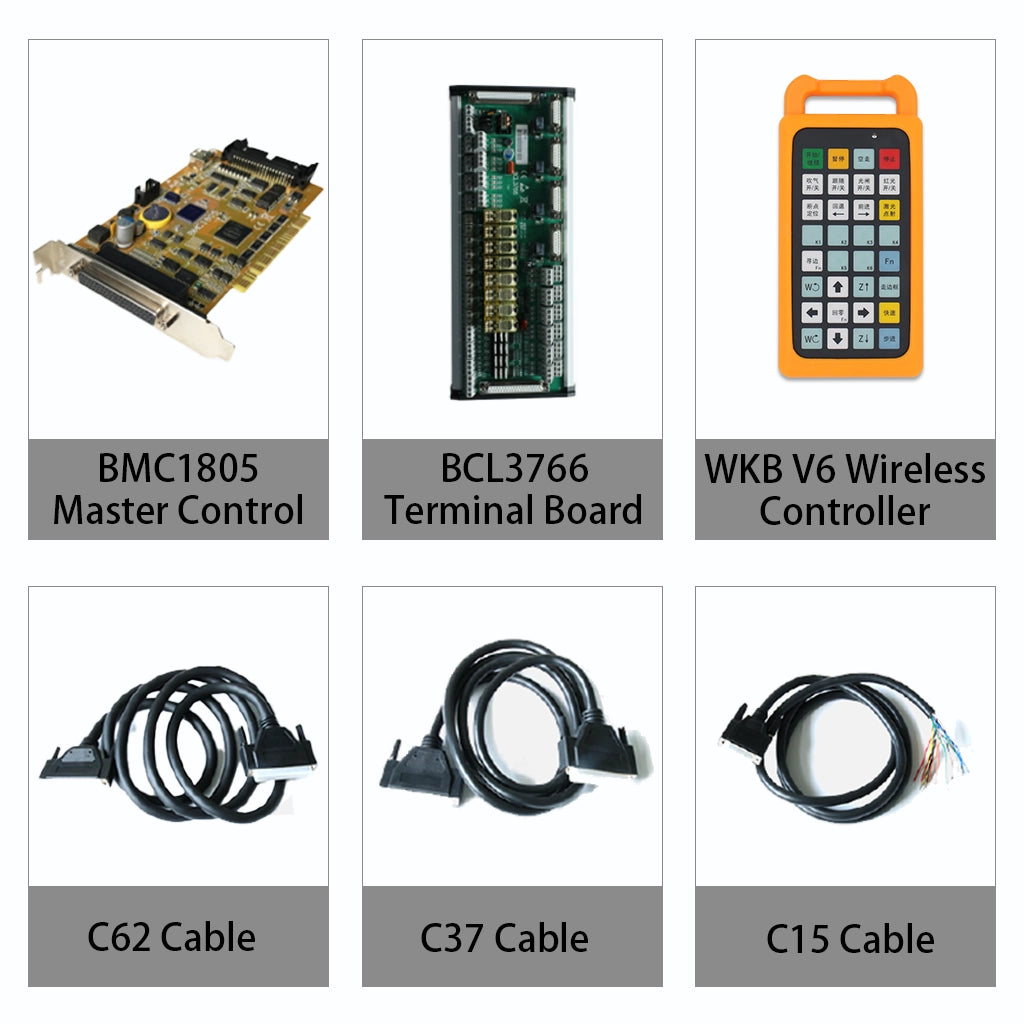

| BMC1805 PCI krmilna kartica (količina:1) | C62-2/5/10 62-pinski kabel (količina:1) | BCL3766 I/O terminalna plošča (količina:1) |
|---|---|---|
| WKB V6 (količina: 1) | C37-2/5/10 37-pinski kabel (količina: 1) | C15-1.5/2.5/4 servo kabel (količina:1) |
Specifikacijska tabela 5
| Ekonomski | Redni | Profesionalen | ||
|---|---|---|---|---|
| Vstopni | Klasičen | Stroškovno učinkovit | Vrhunski model | |
| Funkcija in lastnost | FSCUT3000DE | FSCUT 3000S | FSCUT 5000B | FSCUT 5000A |
| EtherCAT | ☆ | ☆ | ☆ | |
| Sledenje krmiljenju | ☆ | ☆ | ☆ | |
| Dodge | Izbirno | ☆ | ☆ | ☆ |
| Samodejno hranjenje | Izbirno | ☆ | ☆ | ☆ |
| Velikost prijemalnika | Izbirno | ☆ | ☆ | ☆ |
| Letalski rez | ☆ | ☆ | ☆ | ☆ |
| 3-prijemalnik | ☆ | |||
| 7-osno vlečenje | ☆ | |||
| Rezanje pod kotom | Izbirno | ☆ | ||
| 4-prijemalnik | ☆ | |||
| Stroj za žaganje rezil | ☆ | ☆ |
Pred naročilom
Pred naročilom potrdite točen model, uporabo, konfiguracijo stroja, destinacijo pošiljke in zahteve za namestitev. Za nadgradnje ali prilagojene projekte delite fotografije stroja, podatke s ploščice, trenutno konfiguracijo, materiale in proizvodne cilje.
Pogosta vprašanja
Katero možnost FSCUT3000S: rešitve za upravljanje rezanja cevi naj izberem?
Izberite točen model ali različico, ki ustreza vašemu stroju, ravni moči, vmesniku in uporabi. Če projekt vključuje nadgradnjo ali prilagojeno integracijo, pred naročilom potrdite združljivost.
Ali je FSCUT3000S: rešitev za upravljanje rezanja cevi primerna za vsak projekt laserskega krmilnega sistema?
Ne. Končna primernost je odvisna od izbrane različice, konfiguracije stroja, materiala, cilja procesa in pogojev na lokaciji. Za predhodno preverjanje uporabite specifikacije in opombe o združljivosti, nato pa pred nakupom potrdite negotove podrobnosti.
Ali lahko zahtevam navodila ali tehnični dokument?
Če na strani ni navodila ali tehničnega lista, se pred naročilom obrnite na Sky Fire Laser z modelom izdelka in predvideno uporabo.
