Řada BOCHU BOCI BLT6 automaticky zaostřujících laserových řezacích hlav (15-60 kW)
Nepodařilo se načíst dostupnost vyzvednutí
Máte otázky?
Neváhejte nás kontaktovat
Přehled produktu
Přehled
Řada BOCHU BOCI BLT6 automaticky zaostřujících laserových řezacích hlav (15-60 kW)
Řada BOCHU BOCI BLT6 je rodina vysoce výkonných inteligentních laserových řezacích hlav pro průmyslové vláknové laserové řezací systémy. Tato stránka sleduje aktuální strukturu nahraných modelů a aktualizuje staré názvy modelů podle informací o změnách produktů BOCHU.
Mapování aktualizace modelu
| Předchozí model | Aktuální model | Akce |
|---|---|---|
| BLT662H | BLT663H | Aktualizovány stávající varianty 20KW |
| BLT682H | BLT683H | Aktualizovány stávající varianty 30KW |
| BLT6101H | BLT6101H | Zachováno beze změny; není uveden žádný cíl náhrady |
| BLT6102H | BLT6103H | Aktualizovány stávající varianty 40KW |
| BLT6120H | BLT6120H | Zachováno jako aktuální model 60KW |
Nejvhodnější pro
- Integrace vysoce výkonných vláknových laserových řezacích strojů, modernizace nebo projekty výměny řezacích hlav.
- Kupující porovnávající model, úroveň výkonu, optické rozhraní, ohniskovou vzdálenost, chlazení, nastavení plynu a spotřební materiál.
- Servisní týmy kontrolující aktuální názvy modelů BOCHU před objednáním náhradních hlav nebo dílů.
Kompatibilita
- Před objednáním potvrďte jmenovitý výkon laseru, optický konektor, ohniskovou vzdálenost, chladicí okruh, nastavení řezacího plynu, řídicí signál a spotřební materiál.
- Q+, QD, QBH a ADD jsou různé konfigurace optických rozhraní. Vyberte rozhraní, které odpovídá vašemu laserovému zdroji a konektoru vlákna.
- Starší názvy se mohou stále objevovat ve starších návodech, balíčcích parametrů a servisních záznamech. Při porovnávání starých a aktualizovaných názvů modelů použijte tabulku mapování modelů na této stránce.
- Související odkaz: Spotřební materiál pro laserové řezací hlavy
- Související odkaz: Ochranná čočka
- Související odkaz: Tryska
- Související odkaz: Keramické tělo
Specifikace
Výběr aktuální varianty
| Model | Použití | Výkon | Ohnisková vzdálenost | Rozhraní |
|---|---|---|---|---|
| BLT643H | Rovinné řezání | 15KW | 200mm | Q+/ADD/QBH/QD |
| BLT663H | Rovinné řezání | 20KW | 200mm | QBH/QD/Q+/ADD |
| BLT683H | Rovinné řezání | 30KW | 300 mm | Q+/ADD |
| BLT6101H | Řezání zkosení | Třída 40KW | 300 mm | Q+/ADD/QBH/QD |
| BLT6103H | Rovinné řezání | 40KW | 300 mm | Q+/ADD |
| BLT6120H | Rovinné řezání | 60KW | 300 mm | Q+/ADD |

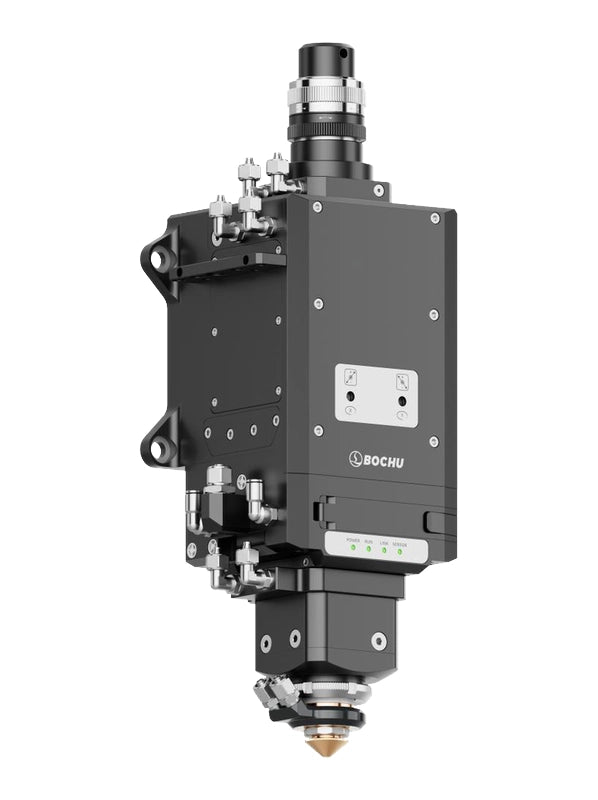

Technické specifikace BLT643H
| Parametr | BLT643H |
|---|---|
| Vlnová délka laseru | 1060-1090nm |
| Výkon laseru | ≤15KW |
| Optické rozhraní | QBH, QD, Q+, ADD |
| Zvětšení bodu | M=2.0 |
| Maximální rozsah nastavení zaostření | -50mm až +40mm |
| Není k dispozici | Max. 0,13 při Fc100 |
| Rozsah nastavení centrování | +/-1,5 mm |
| Zrychlení zaostření | 7,5 m/s² |
| Rozhraní řezacího plynu | Průměr 10 mm, max. 25 bar (2,5 MPa) |
| Rozhraní chladicího plynu trysky | Průměr 6 mm, max. 5 bar (0,5 MPa) |
| Rozhraní pneumatického krytu | Průměr 6 mm, 4-6 bar (0,4-0,6 MPa) |
| Rozhraní vodního chlazení | Průměr 8 mm, max. 5 bar (0,5 MPa), minimální průtok 2,0 l/min |
| Provozní teplota | 5-55 C |
| Teplota skladování | -25 až +55 °C |
| Rozměry | 442,3 x 181 x 133 mm pro verzi Q+; jiné verze rozhraní se mohou lišit |
| Hmotnost | Přibližně 9 kg pro verzi Q+; jiné verze rozhraní se mohou lišit |
Tabulka specifikací 2
| Parametr/Model | BLT663H | BLT683H | BLT6101H |
|---|---|---|---|
| Model řezačky | BLT663H | BLT683H | BLT6101H |
| Výkon | ≤20KW | ≤30KW | ≤40 kW |
| Optické rozhraní | QD, Q+, ADD | Q+, ADD | Q+, ADD, QBH, QD |
| Ohnisková vzdálenost | 200mm | 300 mm | 300 mm |
| Zvětšení bodu | M=2.0 | M=2.0 / M=3.0 | - |
| Není k dispozici | Max. 0,13 při Fc100 | Max. 0,14 při Fc100 | - |
| Rozměry | 442,3 x 181 x 133 mm (verze Q+) | 519,7 x 181 x 133 mm (verze Q+) | 498 x 181mm |
| Hmotnost | Přibližně 9 kg (verze Q+) | Přibližně 9,8 kg (verze Q+) | 12.5kg |
| Maximální rozsah nastavení zaostření | -50mm až +40mm | -50mm až +40mm (M=2.0); -100mm až +50mm (M=3.0) | +/-50 mm |
| Vlnová délka laseru | 1060-1090nm | 1060-1090nm | 1030-1090nm |
| Maximální tlak plynu | 25 bar | 25 bar | 25 bar |
Tabulka specifikací 3
| Parametr/Model | BLT6103H | BLT6120H |
|---|---|---|
| Model řezačky | BLT6103H | BLT6120H |
| Aktualizováno z | BLT6102H | BLT6120H |
| Výkon | ≤40 kW | ≤60 kW |
| Optické rozhraní | Q+, ADD | Q+, ADD |
| Vlnová délka laseru | 1060-1090nm | - |
| Ohnisková vzdálenost | 300 mm | 300 mm |
| Zvětšení bodu | M=3,0 (100:300) | M=3,0 / 4,0 |
| Maximální rozsah nastavení zaostření | -100 mm až +50 mm | +/-50 mm |
| Není k dispozici | Max. 0,14 při Fc100 | Max. 0,14 |
| Rozsah nastavení centrování | +/-1,5 mm | +/-1,5 mm |
| Zrychlení zaostření | 7,5 m/s² | 7,5 m/s² |
| Rozhraní řezacího plynu | Průměr 10 mm, max. 25 bar (2,5 MPa) | Průměr 12 mm, max. 25 bar (2,5 MPa) |
| Připojení chladicího plynu trysky | Průměr 6 mm, max. 5 bar (0,5 MPa) | Průměr 6 mm, max. 5 bar (0,5 MPa) |
| Rozhraní vodního chlazení | Průměr 8 mm, max. 5 bar (0,5 MPa), minimální průtok 2,0 l/min | Průměr 8 mm, max. 5 bar (0,5 MPa), minimální průtok 2,0 l/min |
| Provozní teplota | 5-55 C | 5-55 C |
| Teplota skladování | -25 až +55 °C | -25 až +55 °C |
| Referenční rozměry | 519,7 x 181 x 133 mm (verze Q+) | 594,5 x 189 mm pro referenční model 300F |
| Referenční hmotnost | Přibližně 9,8 kg (verze Q+) | Přibližně 11,74 kg pro referenční model 300F |
Reference funkce
| Funkce | Popis |
|---|---|
| Automatické přeřezání | Podporuje inteligentní obnovení a pokračování v řezání v závislosti na konfiguraci stroje. |
| Ochranné šrouby | Komponenty ochrany proti kolizi jsou vybírány podle modelu. |
| Senzor monitorování teploty | Podporuje monitorování teploty u příslušných modelů. |
| Monitorování teploty a vlhkosti dutiny | Podporuje monitorování stavu dutiny u příslušných modelů. |
| Chytré propichování | Podporuje optimalizaci procesu vysokovýkonného propichování. |
| Monitor zaostřovací čočky | Podporuje monitorování zaostřovací čočky u příslušných modelů. |
| Chlazení trysky | Podporuje připojení chladicího plynu trysky. |
| Senzor vodního chlazení | Podporuje monitorování okruhu vodního chlazení. |
| Monitor tlaku plynu | Podporuje monitorování tlaku řezacího plynu a plynu v dutině. |
Ke stažení
Před objednáním
Obrázky produktů slouží pouze jako reference. Před objednáním potvrďte model, výkon, optické rozhraní, ohniskovou vzdálenost, kompatibilitu řadiče, chlazení, plynový okruh a spotřební materiál.
Pokud nahrazujete starší hlavu BLT662H, BLT682H nebo BLT6102H, použijte výše uvedenou mapovací tabulku a před nákupem potvrďte konečnou kompatibilitu.
Často kladené otázky
Které názvy modelů se změnily?
BLT662H se aktualizuje na BLT663H, BLT682H na BLT683H a BLT6102H na BLT6103H. BLT6101H zůstává beze změny, protože nebyl poskytnut žádný náhradní cíl.
Jsou na této stránce přidány nové skupiny modelů?
Ne. Tato aktualizace pouze sleduje aktuální strukturu nahraných variant a generuje SKU pro existující kombinace s více atributy.
Co bych měl před objednáním potvrdit?
Před objednáním potvrďte výkon, model, optické rozhraní, ohniskovou vzdálenost, kompatibilitu řadiče, požadavky na plyn a chlazení a spotřební materiál.
