Вспомогательная система газового управления для самодельного волоконного лазерного резака | ≤6 кВт
Не удалось загрузить доступность для самовывоза
Есть вопросы?
Не стесняйтесь связаться с нами
Обзор продукта
Обзор

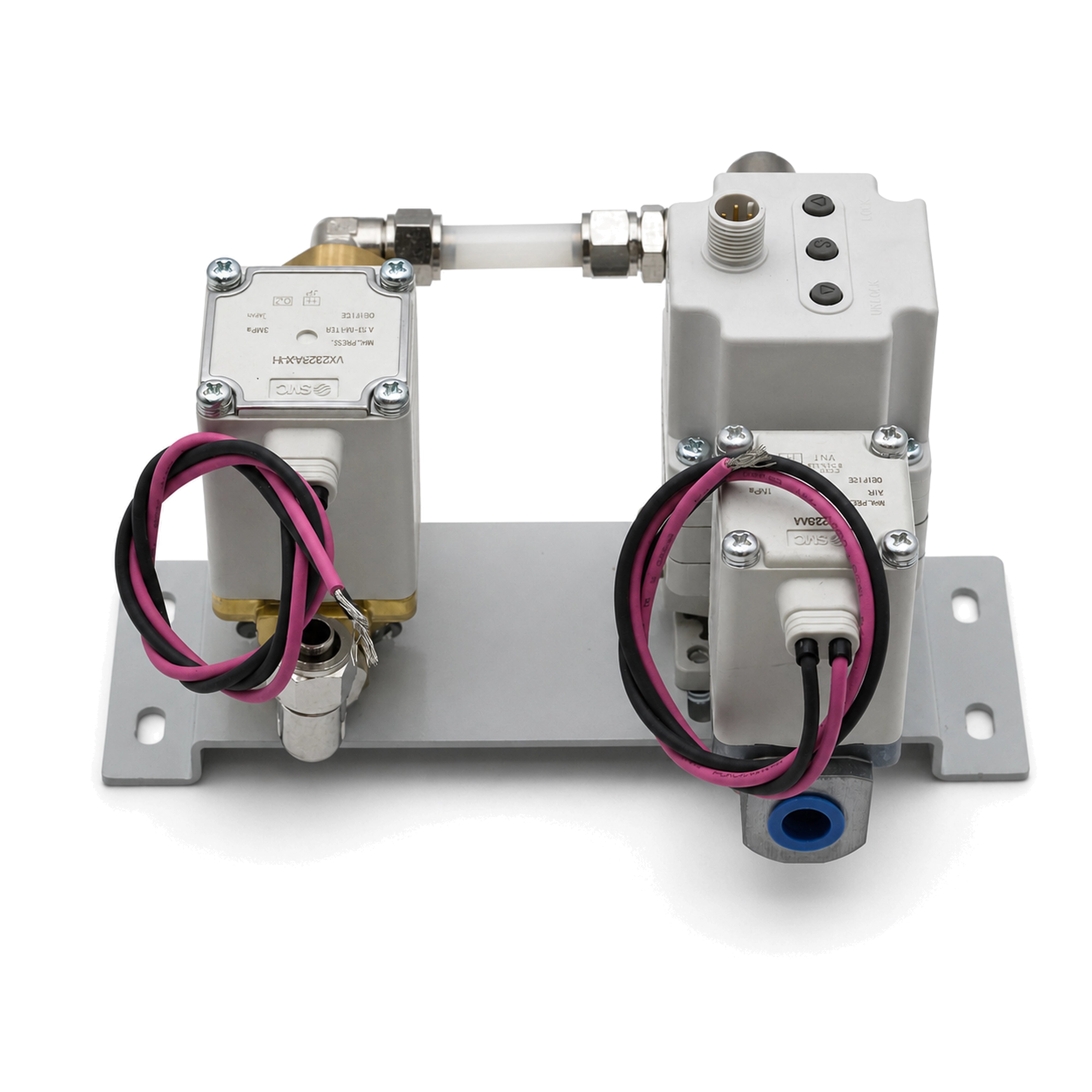

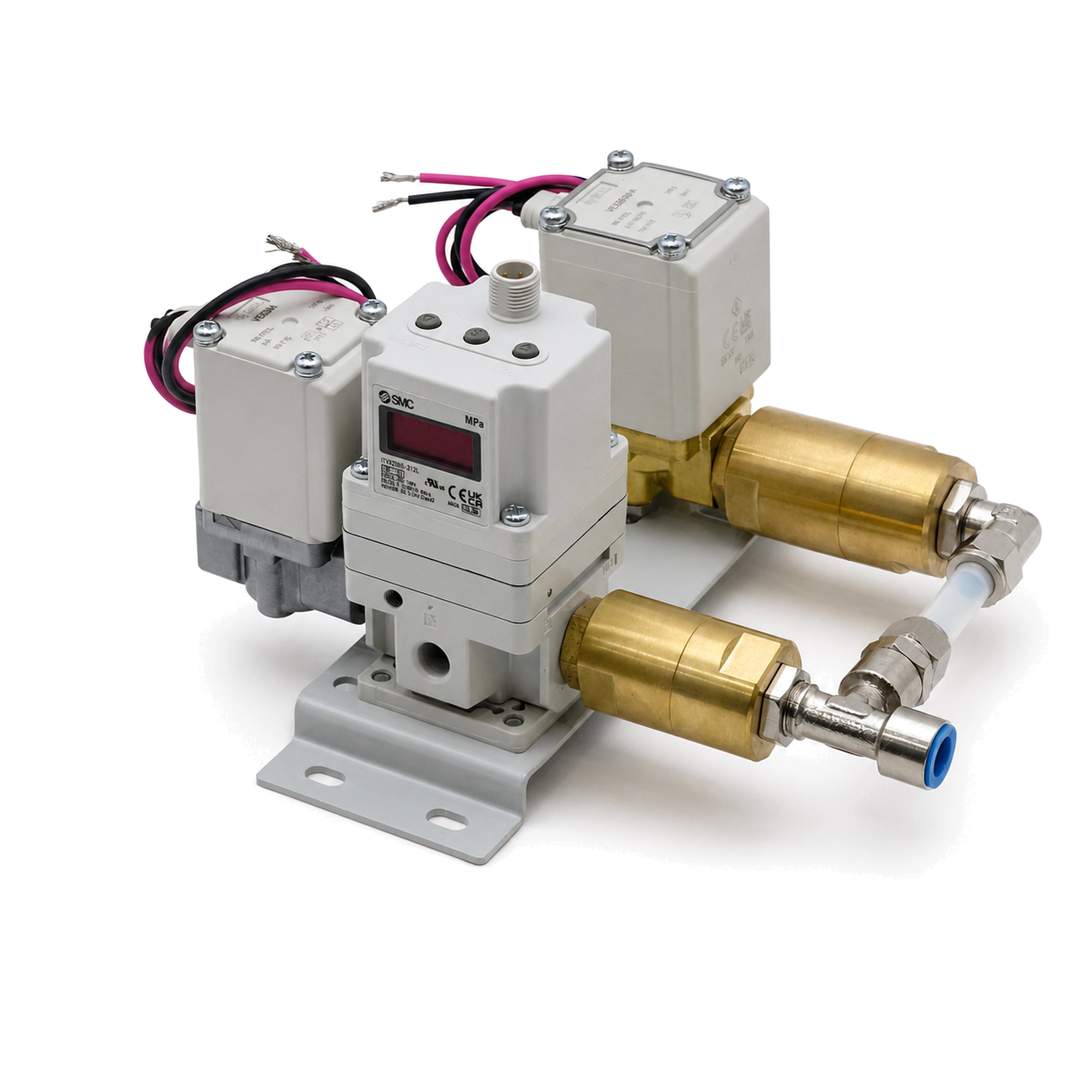

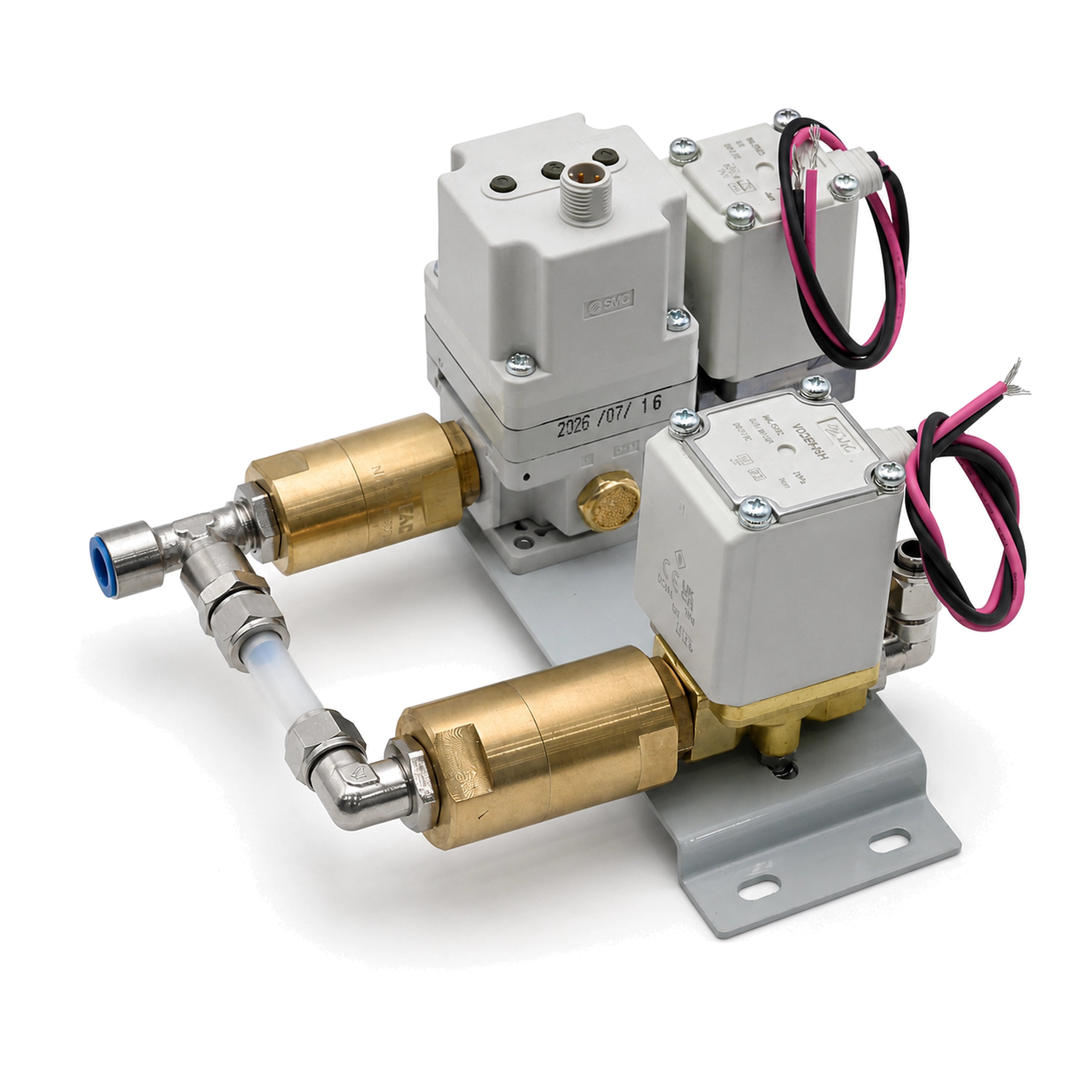

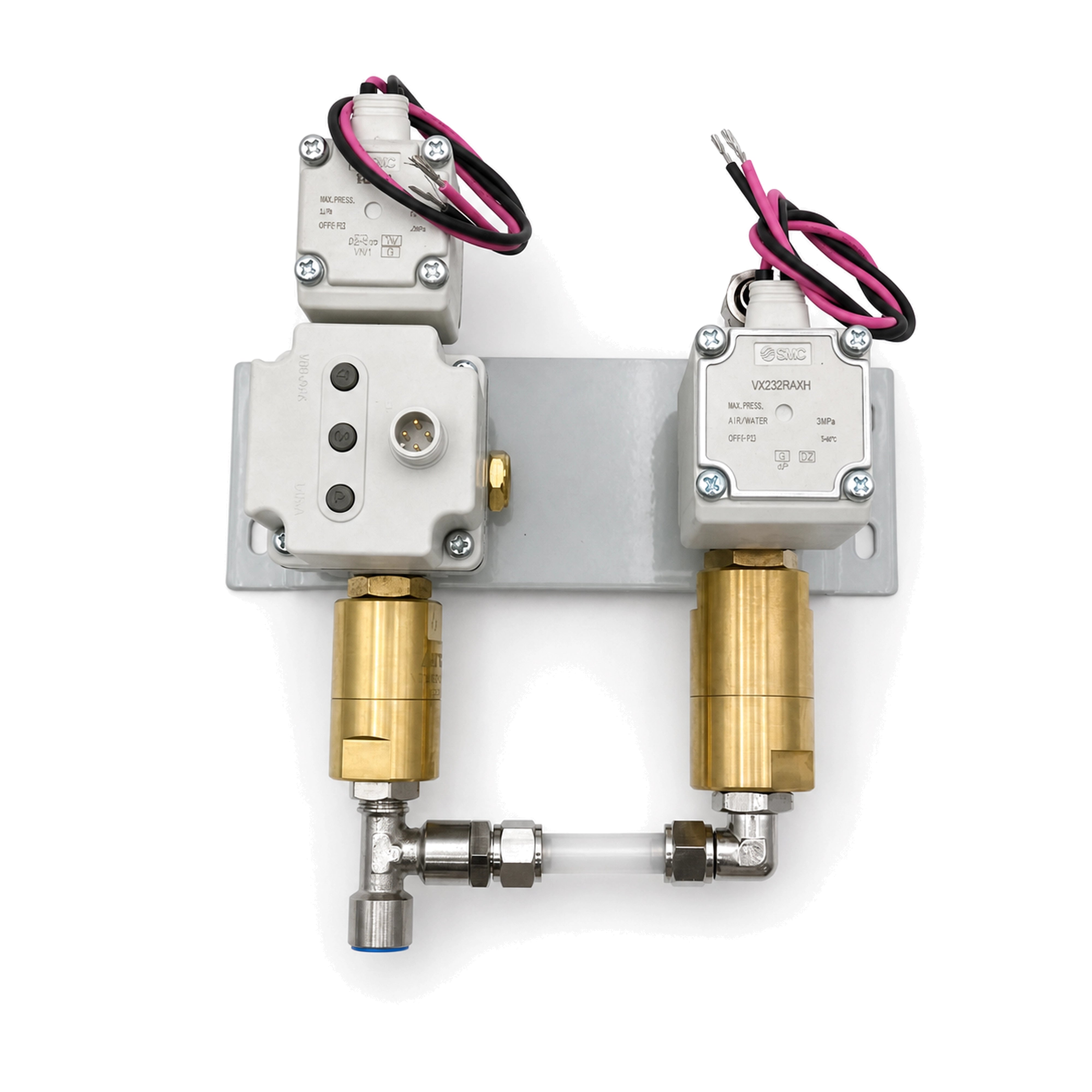

Вспомогательная система управления газом для волоконного лазерного резака DIY|≤6 кВт
Вспомогательная система управления газом для волоконного лазерного резака DIY|≤6 кВт — это система управления лазером для промышленных покупателей, которым необходимо оценить соответствие приложения, варианты моделей, технические характеристики, совместимость, загрузки и требования к заказу перед покупкой.
Обновите свой волоконный лазерный резак для самостоятельной сборки компактной вспомогательной системой управления газом, обеспечивающей стабильное давление, более чистый рез и удобное переключение газов. Выбирайте из вариантов NNT, SMC 3 кВт, SMC 6 кВт с двойным газовым трактом или SMC 6 кВт с тройным газовым трактом в зависимости от мощности машины, режущего газа и конфигурации контроллера.
Лучшее для
- Проекты управления лазерной резкой, движения, размещения деталей или модернизации, требующие согласованного программного и аппаратного обеспечения.
- Интеграторы, проверяющие модель контроллера, интерфейс шины, поддерживаемую режущую голову, сервосистему и программное обеспечение процесса.
- Сервисные команды, которым нужны руководства, схемы подключения и заметки о совместимости перед вводом в эксплуатацию.
Ключевые особенности
- Стабильное давление газа для более чистых кромок реза.
- Опции для одно-, двух- или трёхгазовых схем.
- Подходит для самостоятельной сборки волоконных лазерных резаков и проектов модернизации мощностью до 6 кВт.
- Помогает упростить прокладку газов внутри электрического шкафа.
- Поддерживает практические рабочие процессы резки с использованием кислорода, сжатого воздуха или азота.
Совместимость
- В настоящее время у этого продукта есть 4 варианта. Используйте селектор вариантов, чтобы выбрать точную модель, уровень мощности, напряжение, комплект или количество перед заказом.
- Примеры опций: NNT; SMC | 3 кВт; SMC | 6 кВт с двойным газовым трактом; SMC | 6 кВт с тройным газовым трактом.
- Подтвердите модель контроллера, версию программного обеспечения, тип связи (шина или импульс), совместимость с сервоприводом, контроллер высоты и поддержку режущей головы.
- Связанная ссылка: Система управления Raytools XC3000PLUS
- Связанная ссылка: Система управления лазерной резкой Raytools XC3000S
- Связанная ссылка: Водяные охладители для волоконных лазеров
Технические характеристики
Таблица спецификаций 1
| Опция | Рекомендуемое использование |
|---|---|
| NNT | Начальные модели для самостоятельной сборки или с ограниченным бюджетом |
| SMC 3 кВт | Конфигурации волоконных лазерных резаков с меньшей мощностью |
| SMC 6 кВт с двойным газовым трактом | Машины, переключающиеся между двумя распространёнными вспомогательными газами |
| SMC 6 кВт с тройным газовым трактом | Конфигурации, требующие опций кислорода, воздуха и азота |
Таблица спецификаций 2
| Товар | Детали | Примечание | Спецификация |
|---|---|---|---|
| Система управления газом | Пропорциональный клапан низкого давления | SMC | ITV2050-312L |
| Электромагнитный клапан | Кислород низкого давления | VX220LA | |
| Азот высокого давления | VX232QAXHH | ||
| Воздушная трубка | Трубка для азота высокого давления (азот) | M10 | |
| Трубка для кислорода низкого давления (кислород) | M10 | ||
| Обратный клапан | Обратный клапан низкого давления (кислород) | ||
| Обратный клапан высокого давления (азот) | |||
| Аксессуары для газового подключения | Быстросъемный прямой разъем | 2/8-Φ10 | |
| Пятирежимный стопор | 1/4 | ||
| Железный тройник | 1/4 | ||
| Угловой разъем SMC | 2/8-Φ10 | ||
| Прямой разъем SMC | 2/8-Φ10 | ||
| Прямой проход | 2/8 | ||
| Серийный пластинчатый разъем | Φ10-Φ10 | ||
| Т-образный трехходовой быстросъемный поворот | φ10 | ||
| Прямой проход | Φ10-Φ10 | ||
| Изолента | |||

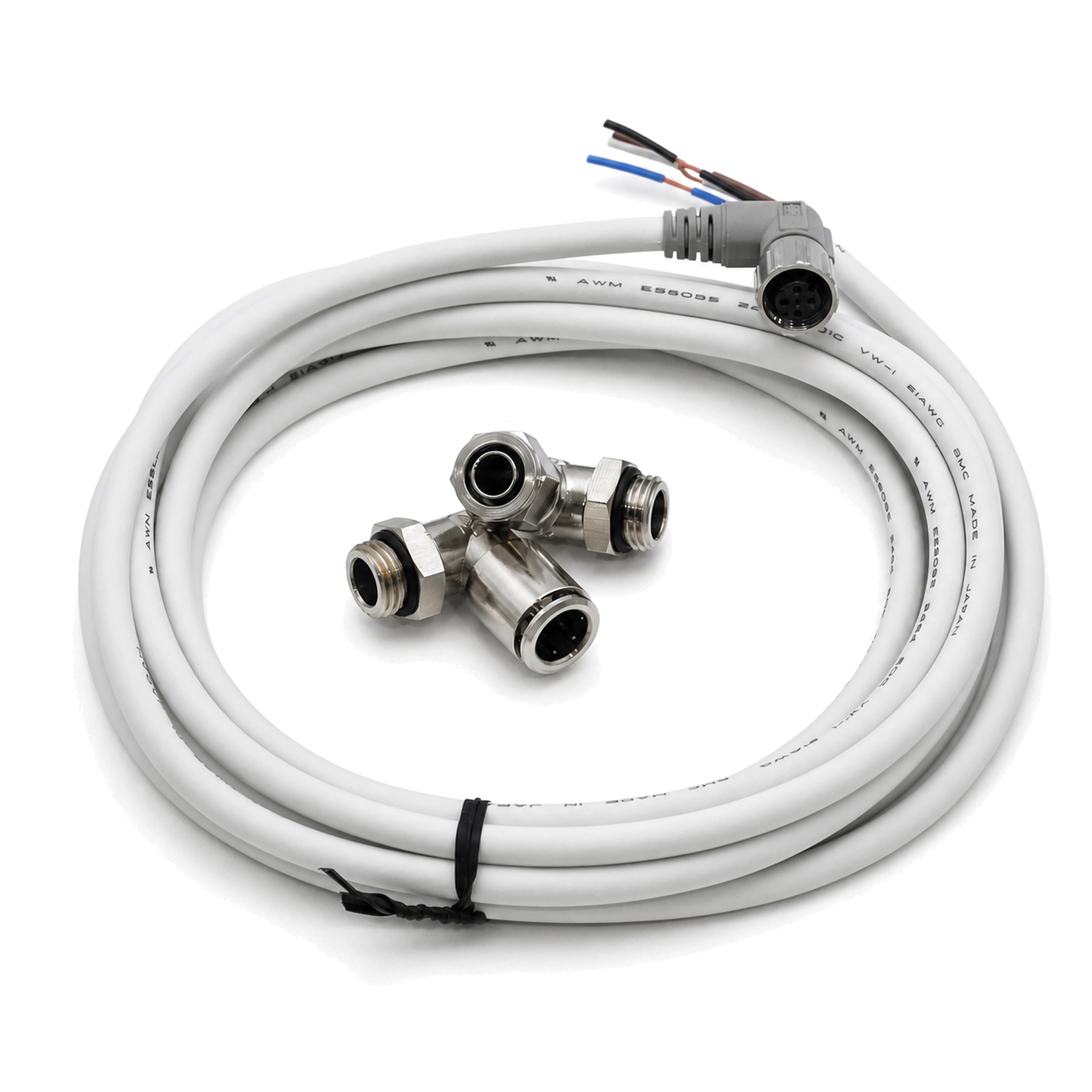

| Миниатюрный авиационный разъем на 4 контакта (пропорциональный клапан) |
Таблица спецификаций 3
| Газовая цепь | Пропорциональный клапан высокого давления | SMC | IT VX2030-313L | 1 | Модульный тип |
|---|---|---|---|---|---|
| Пропорциональный клапан низкого давления | SMC | ITV2050-312L | 1 | ||
| Электромагнитный клапан | Высокое давление | VCH41-5D-10-03-A-X | 1 | ||
| Низкий кислород | VX2320QAXHH | 1 | |||
| Обратный клапан | INA-14-484-03 | 2 | |||
| Газовая трубка | Трубка для азота высокого давления (азот) | M10 | 15 м | 1 рулон | |
| Трубка для кислорода низкого давления (кислород) | M10 | 1 рулон |
Таблица спецификаций 4
| Газовая цепь | Пропорциональный клапан высокого давления | SMC | IT VX2030-313L | 2 | Модульный тип |
|---|---|---|---|---|---|
| Пропорциональный клапан низкого давления | SMC | ITV2050-312L | 1 | ||
| Электромагнитный клапан | Высокое давление | VCH41-5D-10-03-A-X | 1 | ||
| Низкий кислород | VX2320QAXHH | 1 | |||
| Обратный клапан | INA-14-484-03 | 4 | |||
| Газовая трубка | Трубка для азота высокого давления (воздух) | M10 | 15 м | 1 рулон | |
| Трубка для азота высокого давления (азот) | M10 | 1 рулон | |||
| Трубка для кислорода низкого давления (кислород) | M10 | 1 рулон |
Загрузки
Перед заказом
Если вы строите или модернизируете самодельный волоконный лазерный резак, отправьте нам данные о мощности лазера, модели контроллера, типе газа и фотографии шкафа. Мы поможем подтвердить правильную конфигурацию перед заказом.
Выбирайте исходя из мощности лазера, количества газов, которые вы хотите использовать, а также конфигурации контроллера и шкафа. Если вы не уверены, отправьте нам данные о мощности лазера, модели контроллера и плане газов перед заказом.
Для машин с более высокой мощностью, пожалуйста, свяжитесь с нами перед заказом, чтобы мы могли подтвердить подходящее решение для управления вспомогательным газом высокой мощности.
Часто задаваемые вопросы
Какую систему управления вспомогательным газом для самодельного волоконного лазерного резака выбрать?|Какой вариант ≤6 кВт мне выбрать?
Выберите точную модель или вариант, соответствующий вашей машине, уровню мощности, интерфейсу и применению. Если проект включает модернизацию или индивидуальную интеграцию, подтвердите совместимость перед заказом.
Является ли система управления вспомогательным газом для самодельного волоконного лазерного резака?|Подходит ли вариант ≤6 кВт для любого проекта системы управления лазером?
Нет. Окончательная пригодность зависит от выбранного варианта, конфигурации машины, материала, целевого процесса и условий на объекте. Используйте спецификации и заметки о совместимости для предварительной проверки, затем подтвердите сомнительные детали перед покупкой.
Доступны ли руководства или технические файлы?
Используйте раздел «Загрузки» на этой странице для доступных руководств, инструкций по подключению, технических описаний, файлов STEP или других технических материалов.
размер упаковки: 45*45*40 см, вес упаковки: 5,5 кг
