Đầu hàn laser sợi quang dao động 3000W WSX HB15 gắn trên bệ tảng

Còn hàng
Mã SKU: SFL-WHEAD-HB15-3000W-WSX-HANDHELD
Giá thường xuyên $818.00

Tổng quan sản phẩm

Tổng quan

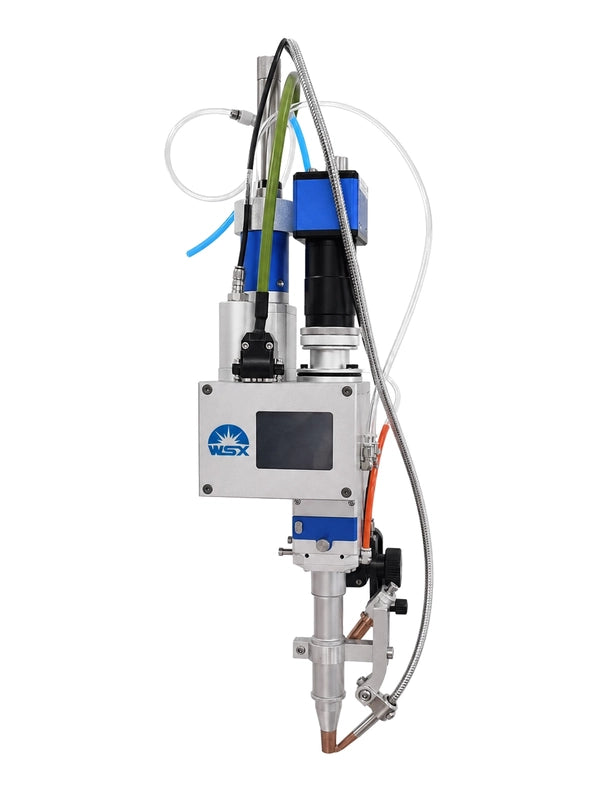

Đầu hàn laser sợi quang dao động WSX HB15 3000W lắp trên nền máy

WSX-HB15 là đầu hàn laser dao động có bộ điều khiển bên trong, được thiết kế để lắp đặt trên nền cố định. Sản phẩm đặc biệt phù hợp với ứng dụng hàn hợp kim nhôm, hàn công suất thấp và các dự án cần đầu hàn có giá thành hợp lý, hiệu suất hàn dao động ổn định.

Đầu hàn HB15 sử dụng gương điện kế trục X và trục Y điều khiển bằng động cơ để hỗ trợ nhiều chế độ dao động. Hàn dao động giúp cải thiện chất lượng mối hàn khi phôi có đường hàn không đều, khe hở rộng hoặc độ lắp ghép chưa chuẩn. Đầu hàn còn có cấu trúc quang học kín, thiết kế thấu kính bảo vệ dạng ngăn kéo, tính năng bảo vệ bằng màn khí, hỗ trợ CCD và tương thích với giao diện sợi quang QBH.

Phù hợp nhất cho

  • Hệ thống hàn laser sợi quang nền cố định cần đầu hàn dao động công suất 3000W, điều khiển bên trong và kết nối sợi quang QBH.
  • Ứng dụng hàn hợp kim nhôm và hàn công suất thấp, nơi chất lượng mối hàn và khả năng xử lý khe hở rất quan trọng.
  • Các nhà sản xuất máy và dự án sửa chữa cần hàn dao động trục X/Y, quang học kín, bảo vệ bằng màn khí và thay thấu kính bảo vệ thuận tiện.

Tính năng chính

  • Thiết kế hàn dao động: Gương điện kế trục X và trục Y điều khiển bằng động cơ hỗ trợ nhiều chế độ dao động, tăng tính linh hoạt cho quy trình.
  • Khả năng xử lý khe hở được cải thiện: Hàn dao động cho phép xử lý đường hàn không đều và khe hở lớn hơn giữa các phôi, giúp cải thiện chất lượng mối hàn trong sản xuất thực tế.
  • Cấu trúc quang học kín: Đường truyền quang bên trong được bịt kín hoàn toàn để giảm bụi lọt vào đầu hàn.
  • Bảo vệ bằng màn khí: Bộ phận màn khí giúp giảm khói, bắn tóe và cặn bẩn làm nhiễm bẩn thấu kính bảo vệ.
  • Thấu kính bảo vệ dạng ngăn kéo: Thấu kính bảo vệ có cấu trúc dạng ngăn kéo, giúp thay thế và bảo trì dễ dàng hơn.
  • Giao diện sợi quang QBH: Tương thích với laser sợi quang sử dụng đầu nối QBH.
  • Hỗ trợ CCD: Đầu hàn có bộ phận CCD để quan sát hình ảnh và điều chỉnh độ rõ nét khi lấy nét.
  • Hỗ trợ kết nối nước và khí: Bao gồm các điểm kết nối làm mát bằng nước, khí bảo vệ và màn khí thổi ngang.

Khả năng tương thích

  • Giao diện sợi quang: Đầu nối QBH.
  • Loại laser: Hệ thống hàn laser sợi quang.
  • Các thương hiệu laser tương thích được liệt kê trong hướng dẫn sử dụng gồm Raycus, MAX, GW, JPT, Coherent, IPG, SPI, Rofin, nLight và các loại laser khác có kết nối QBH phù hợp.
  • Khí bảo vệ: Nitơ hoặc argon, được chọn tùy theo yêu cầu hàn.
  • Khí màn khí: Khí nén dùng cho màn khí thổi ngang bảo vệ.
  • Làm mát: Cần kết nối hệ thống làm mát bằng nước. Hãy làm theo yêu cầu trong hướng dẫn sử dụng trước khi vận hành.

Thông số kỹ thuật

Thông số kỹ thuật

Hạng mục WSX-HB15
Tên sản phẩm Đầu hàn laser wobble
Mẫu mã HB15
Thương hiệu WSX
Công suất tối đa 3000W
Tiêu cự chuẩn trực 100 mm
Tiêu cự hội tụ 200 mm
Khối lượng đầu hàn 3 kg
Kích thước đóng gói 58 × 29 × 34 cm
Khối lượng đóng gói 7.34 kg
Đường kính khẩu độ hữu dụng Ø24
Đầu nối cáp quang QBH
Cơ cấu dao động Gương galvanometer trục X/Y dẫn động bằng động cơ
Cấu trúc quang học Cấu trúc quang học bên trong được bịt kín hoàn toàn
Cấu trúc thấu kính bảo vệ Thiết kế thấu kính bảo vệ dạng ngăn kéo
Chức năng CCD Cụm CCD dùng để quan sát và điều chỉnh độ rõ nét của hình ảnh

Các đầu nối nước và khí

Đầu nối Yêu cầu trong tài liệu hướng dẫn
Đầu nối làm mát bằng nước Đầu nối ống nước Φ6. Cần có lưu lượng nước đủ lớn và áp suất nước phải trên 0.4 MPa.
Đầu nối khí bảo vệ Đầu nối ống khí Φ8. Có thể sử dụng nitơ hoặc argon tùy theo yêu cầu hàn. Tài liệu hướng dẫn ghi áp suất khí khoảng 1.0 kg.
Đầu nối màn khí thổi bên Đầu nối ống khí Φ8. Kết nối khí nén; tài liệu hướng dẫn ghi áp suất khí khoảng 5-8 kg.
Bố trí đường ống Bán kính uốn của các ống được kết nối không được nhỏ hơn 30 mm.

Tệp tải xuống

Sổ tay vận hành đầu hàn laser wobble WSX-HB15

Sổ tay sản phẩm đầu hàn wobble WSX-HB15

Mô hình 3D đầu hàn laser wobble WSX-HB15

Trước khi đặt hàng

Trước khi đặt hàng, hãy xác nhận thương hiệu nguồn laser, đầu nối QBH, công suất định mức, hệ thống làm mát, hệ thống khí bảo vệ và không gian lắp đặt.

Đối với hàn hợp kim nhôm, hàn công suất thấp hoặc các ứng dụng có đường hàn không đều và khe hở rộng, hãy xác nhận quy trình hàn với kỹ sư trước khi hoàn tất thiết lập.

Nhắc nhở an toàn: Đầu hàn này được sử dụng với laser sợi quang công suất cao. Hãy đeo kính bảo hộ laser đạt chứng nhận và tuân thủ mọi yêu cầu an toàn về laser, điện, khí và làm mát trước khi vận hành.

Lưu ý bảo dưỡng quang học: Giữ khoang quang học sạch sẽ. Không chạm tay trần vào các bề mặt quang học yêu cầu độ sạch cao. Chỉ thay hoặc kiểm tra thấu kính quang học trong môi trường sạch, đồng thời sử dụng găng tay và dụng cụ vệ sinh phù hợp.

Câu hỏi thường gặp

Đầu hàn WSX-HB15 có công suất tối đa bao nhiêu?

Tài liệu hướng dẫn liệt kê công suất tối đa là 3000W.

HB15 có phù hợp để hàn hợp kim nhôm không?

Có. Tài liệu hướng dẫn nêu rằng HB15 có nhiều ưu điểm trong ứng dụng hàn hợp kim nhôm và hàn công suất thấp.

HB15 có hỗ trợ hàn wobble không?

Có. HB15 sử dụng gương galvanometer trục X và Y dẫn động bằng động cơ, đồng thời hỗ trợ nhiều chế độ dao động để hàn wobble.

HB15 sử dụng đầu nối laser nào?

HB15 sử dụng đầu nối QBH và tương thích với nhiều nguồn laser có đầu nối cáp quang QBH.

Thấu kính bảo vệ có dễ thay thế không?

Có. Thấu kính bảo vệ sử dụng cấu trúc dạng ngăn kéo, giúp thay thế thuận tiện hơn.
